チョーク配線のノイズ低減

ＳＰに影響ありませんが最終段でどの程度なのか知りたいですね。

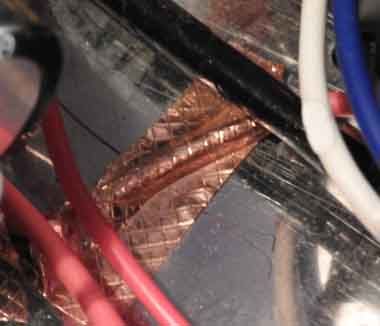

秋葉原オヤイデ電線で見つけました、薄い銅に両面テープです、ハンダ付けＯＫ
効果あるのかな？

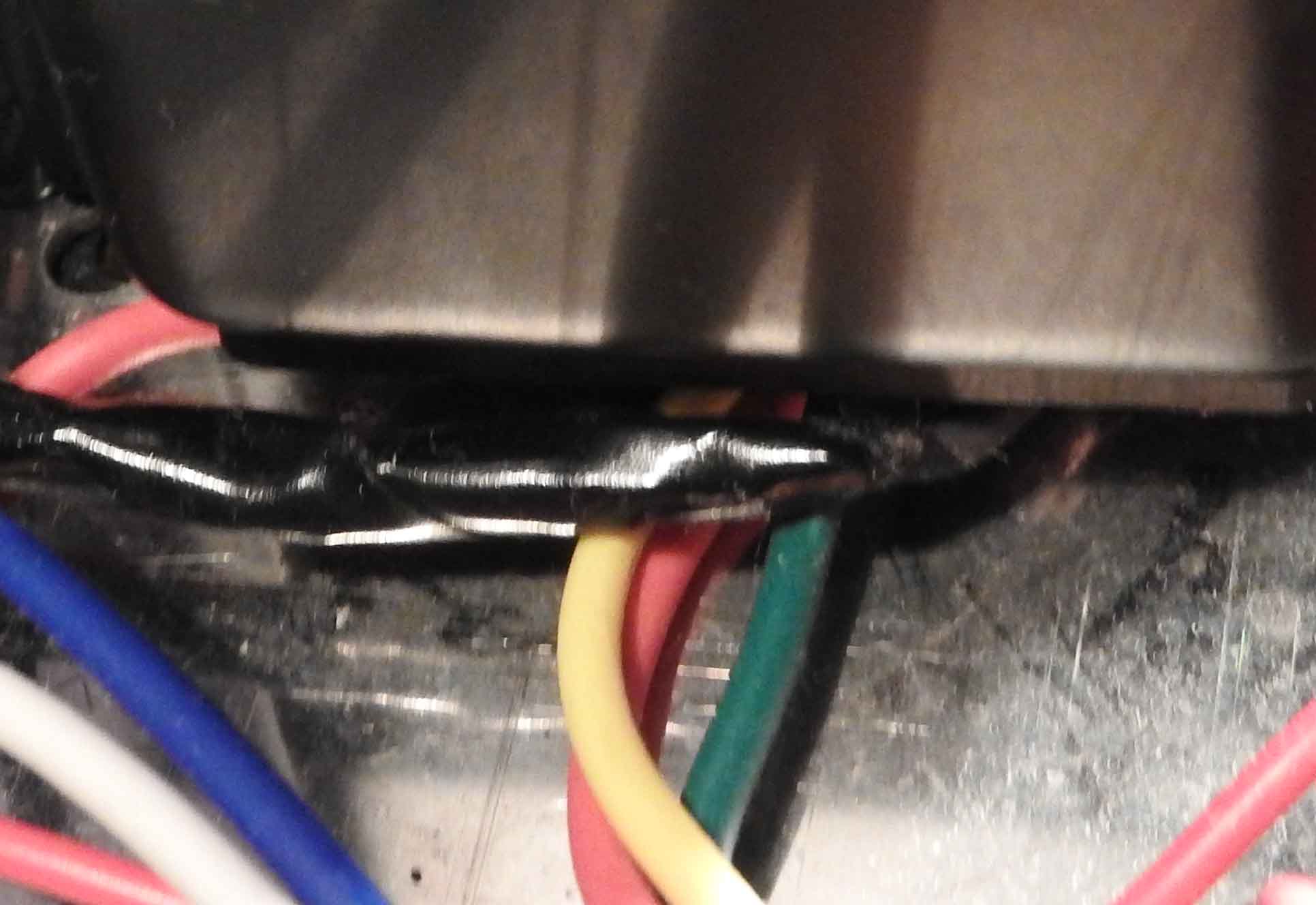

これをチョーク配線インラインに巻きつけその上に絶縁テープです
またアウトは重なっていないのでシャーシーに被せて貼り付けました




巻きつけは有れば太めのシールド線の方が楽かも知れません
左の貼り付けは便利ですね

結果は少しですけれども　 1㎜ Ｖ減少です、僅かでも影響あるようです

これで　安定時で　11〜12㎜Ｖ　出力端子で　 0.52㎜Ｖ〜0.57㎜Ｖ
　　　　　　　　　　　　  ヘッドホン端子で  43.9μＶ 〜　48μＶ
ちょっと惜しかったですね、チョークの位置が良ければ　0.5ミリＶ以下は
可能だったかも知れません
しかしこれでもヘッドホンからの残留雑音は殆ど聞こえません

やはりトランスの配置は大切なようですね

まだ改善の余地はあると思いますが今回はヘッドホンのノイズ改善が
出来たことで終了します、次回では初めから残留雑音を考慮した配置で
挑戦したいと思います。
