2020.11.10
カテゴリ： 木工 Woodworking
LED蛍光灯の保持はコの字型アルミチャンネルを使ってますが・・
そこに小さなトグルスイッチをつけるため35角のもので作り直します。
少し大きいので木工テーブルソーでカットしました。

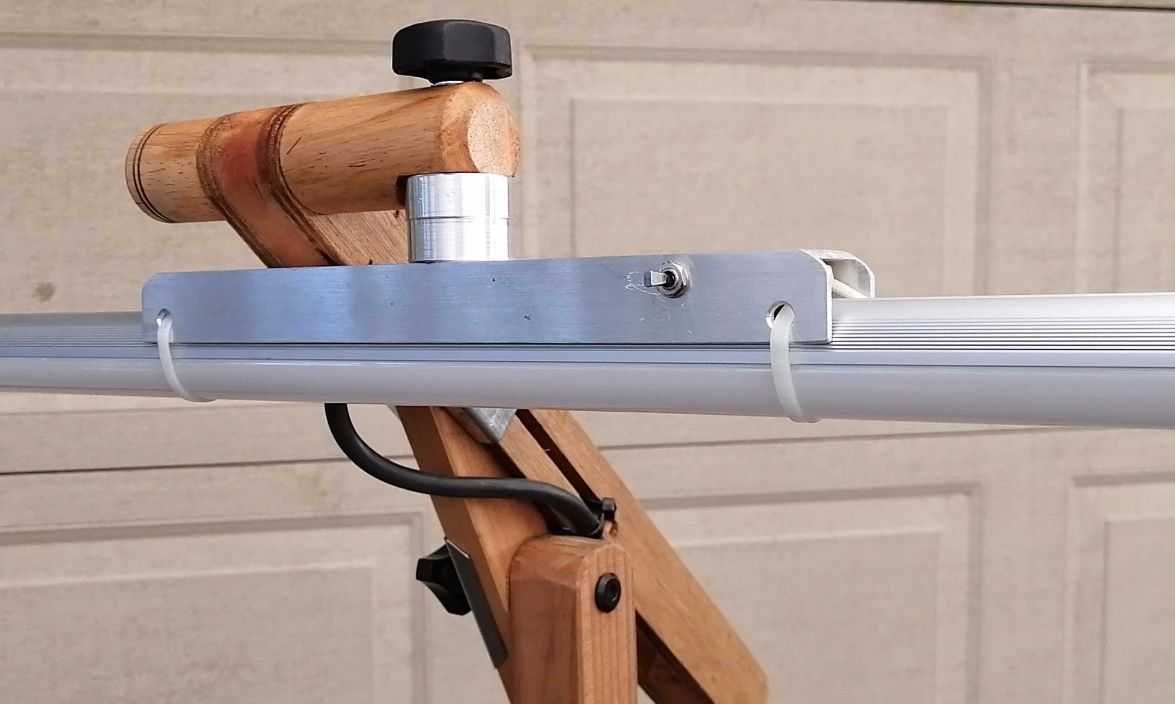

加工してスイッチを取付け、LEDはタイラップで括りました。

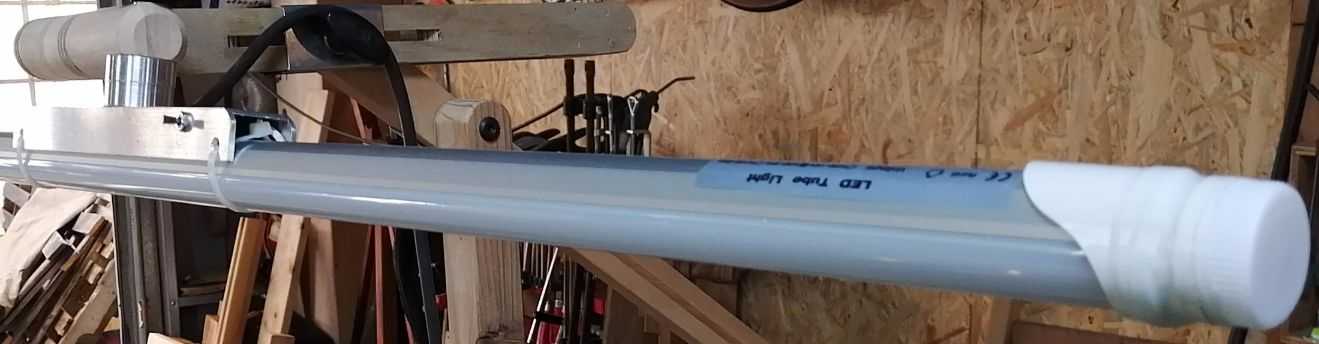

・・直管はプラスチックなので扱いは楽です。
・・直管エンドのピンには圧着端子を点け配線しています。
・・エンドカバーはペットボトルの蓋をテープ留め。。
・・電線はアルミテープで管に貼り付け。

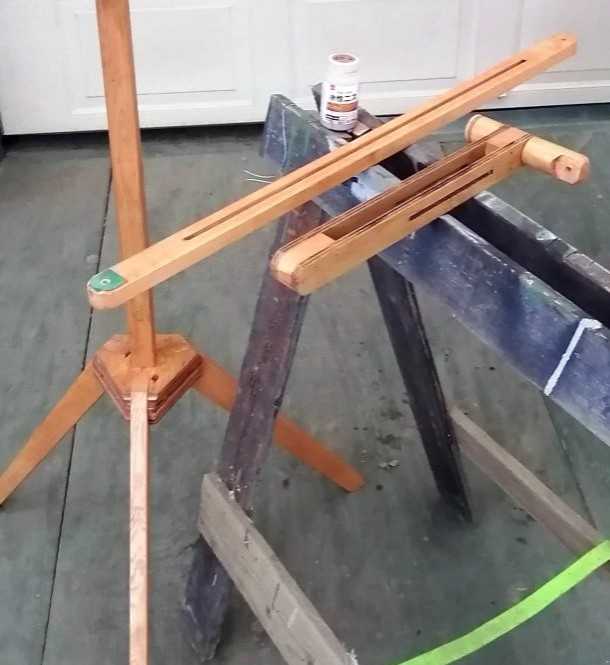

今回もガレージ内にあった材料で作ってますが塗料はダイソーの
塗ると落ち着いた木肌色になりました。。
ヘッド部分も最終組み立てです。
長いACコードも結線しました。
・・古い掃除機からサルベージした電線です。

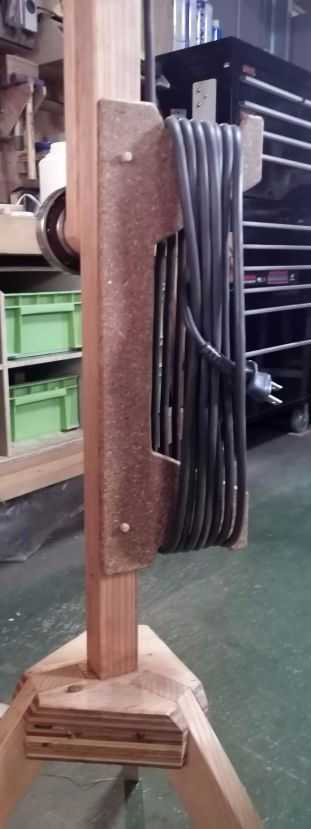

ACコードを束ねるリールというかフックというか・・を追加しました。
合板を加工しダウエルピンで留めてますので不要時は取り外しも可能です。

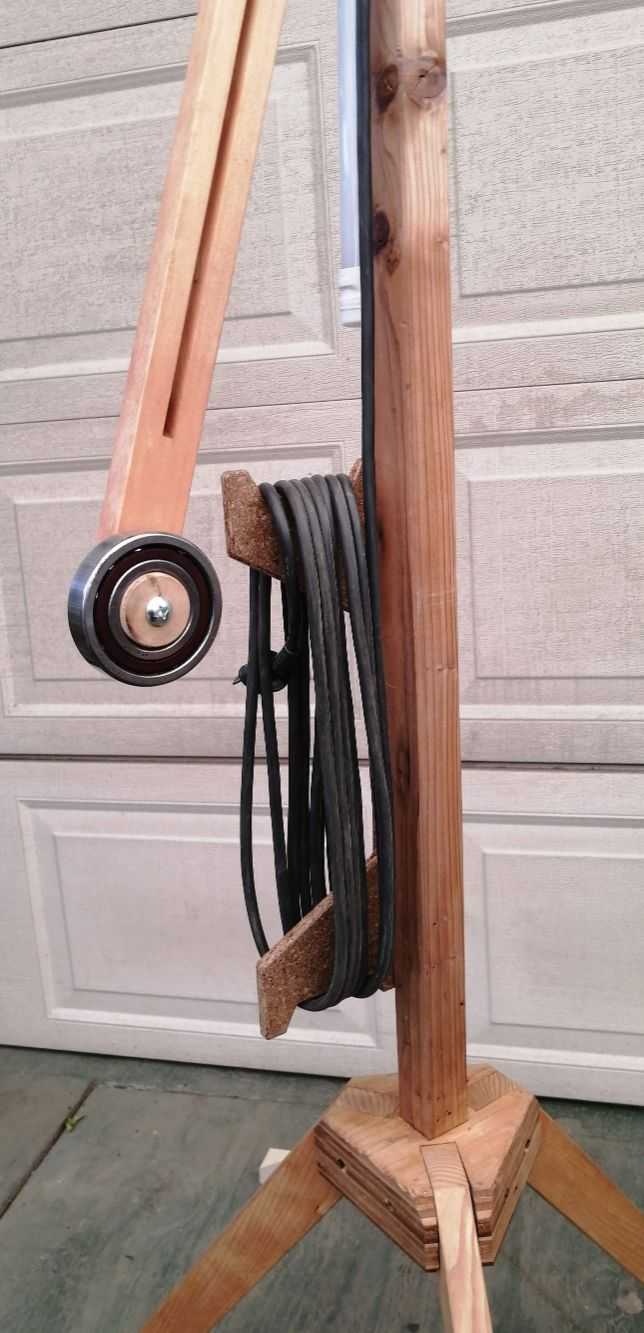

ブームのカウンターウェイトは古いベアリングに木の軸を入れネジ止めしました。

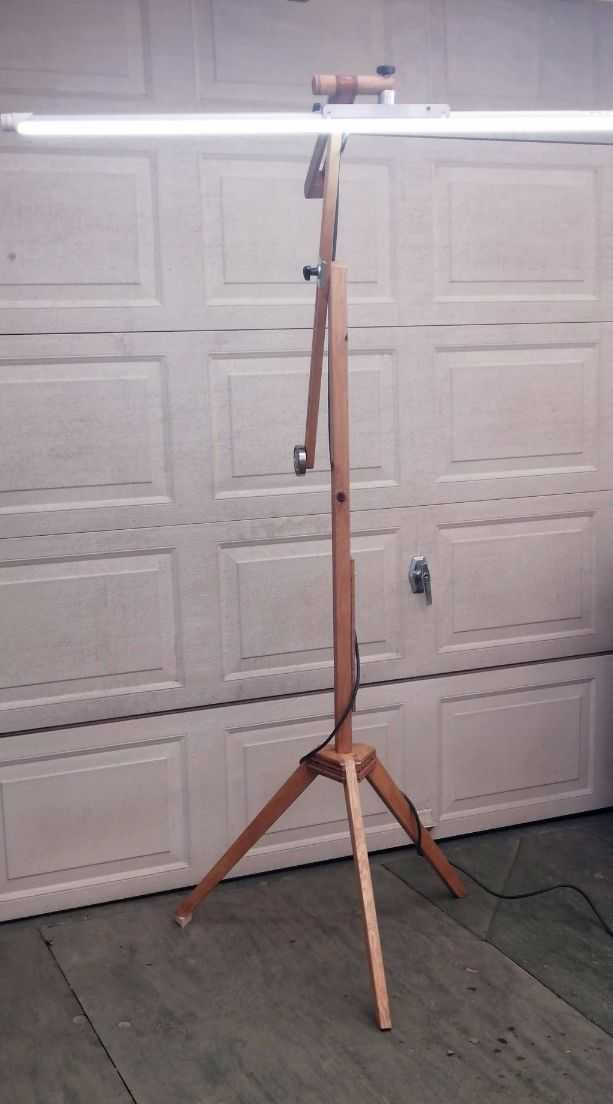

LEDを水平にして点灯してみました。
・・十分に明るく作業が出来そうです。
・・作業机に座った時に良さそうです。

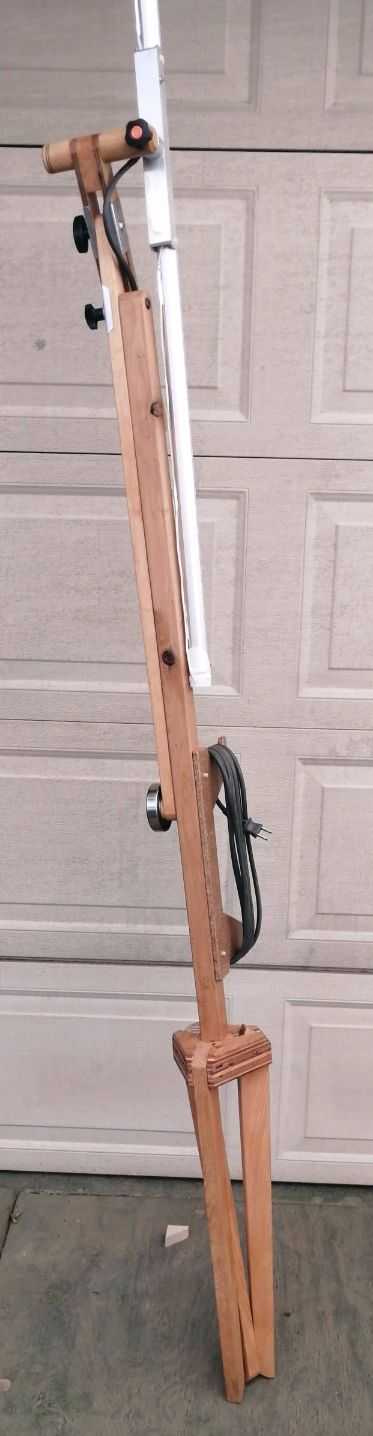

ヘッドの丸棒にはネジが切ってありツマミネジとして作用しますので
保管時は棒状にして立てかけて置きます。

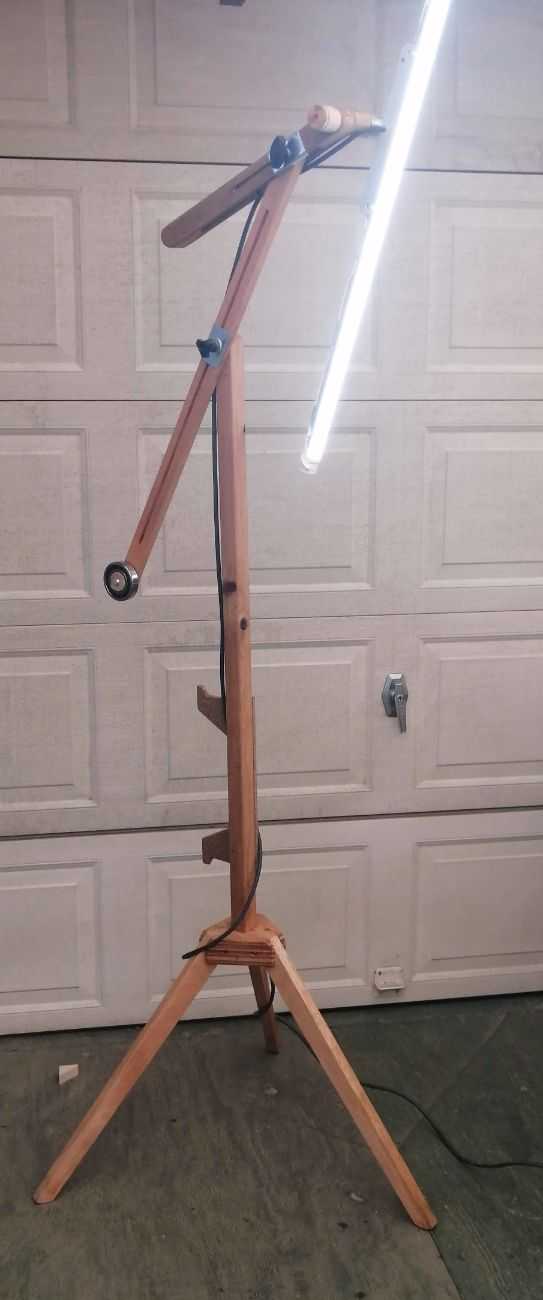

以上で一旦完成です。
・・ヘッド部分を変えれば様々な用途に使えそうな気がします。。
そこに小さなトグルスイッチをつけるため35角のもので作り直します。
少し大きいので木工テーブルソーでカットしました。
加工してスイッチを取付け、LEDはタイラップで括りました。
・・直管はプラスチックなので扱いは楽です。
・・直管エンドのピンには圧着端子を点け配線しています。
・・エンドカバーはペットボトルの蓋をテープ留め。。
・・電線はアルミテープで管に貼り付け。
今回もガレージ内にあった材料で作ってますが塗料はダイソーの
塗ると落ち着いた木肌色になりました。。
ヘッド部分も最終組み立てです。
長いACコードも結線しました。
・・古い掃除機からサルベージした電線です。
ACコードを束ねるリールというかフックというか・・を追加しました。
合板を加工しダウエルピンで留めてますので不要時は取り外しも可能です。
ブームのカウンターウェイトは古いベアリングに木の軸を入れネジ止めしました。
LEDを水平にして点灯してみました。
・・十分に明るく作業が出来そうです。
・・作業机に座った時に良さそうです。
ヘッドの丸棒にはネジが切ってありツマミネジとして作用しますので
保管時は棒状にして立てかけて置きます。
以上で一旦完成です。
・・ヘッド部分を変えれば様々な用途に使えそうな気がします。。
