2026.01.06
カテゴリ： 工具(Tools)
引き続いて・・ワークテーブルを支える支柱を加工して行きます。
ただの四角柱だと簡単なんですが・・高さ調整機構を付加するために
無い知恵を絞り😅・・ラフスケッチを20〜30枚書き直して次第に
プランが煮詰まって来ました。😀

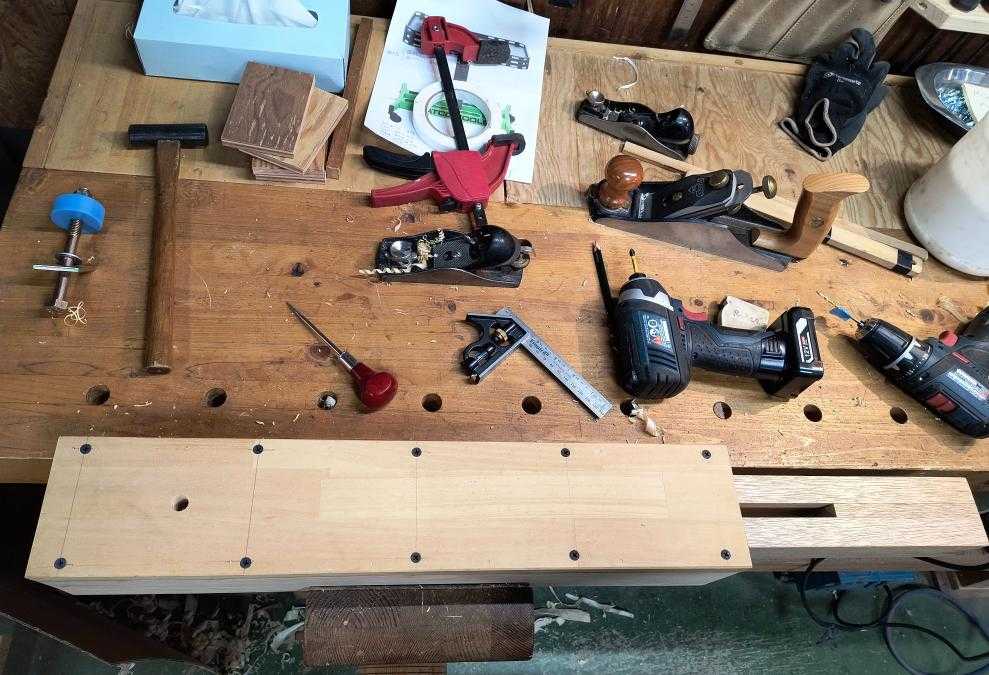

素材は60ｘ26ｘ670の角材で2枚です。これを貼り合わせますが
間に13mm厚の板を挟み接着剤とブラッドネイラーで留めたので

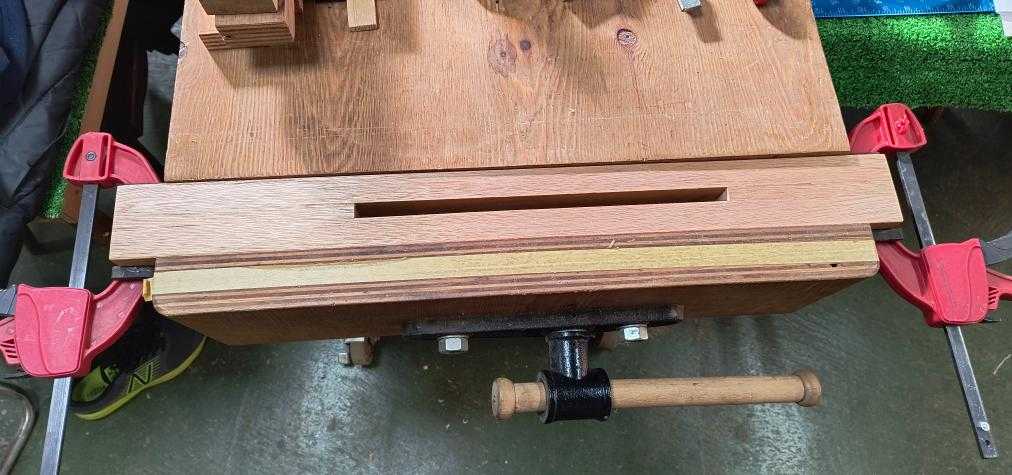

12mmのボルトがスライド可能な320mm長のスリットが入ります。
・・結果、3枚合わせ60x65x670mmの支柱となりました。
・・仕上げに鉋台にセットして表面を一皮むきました。😀
後方から板材で押して台上に固定していますから・・鉋は掛けやすいです。
削った柱は未だボンドが乾いていないのでバイスに一晩セットしておきます。
次に支柱の外枠を加工します。22mm厚の板材をカットして接合する際に
クリアランスを加減し支柱が内側で上下スライド出来るように組み立てました。
こちらも外径面の鉋掛けして仕上げました。・・偶々、洋鉋の切れ味が
落ちてきたので作業を中断し鉋刃を3枚、研ぎ直しました。⚔
続いて段階的高さ調整用の鋸歯状ラックに着手しようと思います。😀
・・・続く・・・
ただの四角柱だと簡単なんですが・・高さ調整機構を付加するために
無い知恵を絞り😅・・ラフスケッチを20〜30枚書き直して次第に
プランが煮詰まって来ました。😀
素材は60ｘ26ｘ670の角材で2枚です。これを貼り合わせますが
間に13mm厚の板を挟み接着剤とブラッドネイラーで留めたので
12mmのボルトがスライド可能な320mm長のスリットが入ります。
・・結果、3枚合わせ60x65x670mmの支柱となりました。
・・仕上げに鉋台にセットして表面を一皮むきました。😀
後方から板材で押して台上に固定していますから・・鉋は掛けやすいです。
削った柱は未だボンドが乾いていないのでバイスに一晩セットしておきます。
次に支柱の外枠を加工します。22mm厚の板材をカットして接合する際に
クリアランスを加減し支柱が内側で上下スライド出来るように組み立てました。
こちらも外径面の鉋掛けして仕上げました。・・偶々、洋鉋の切れ味が
落ちてきたので作業を中断し鉋刃を3枚、研ぎ直しました。⚔
続いて段階的高さ調整用の鋸歯状ラックに着手しようと思います。😀
・・・続く・・・
