2019.10.09
XML
テーマ: 化学(351)
カテゴリ: ものづくり
レーザー加工機で2mm厚のアクリル板を切断し、塩化セシウム型結晶斜め切り模型作りました。

中央(黄色)がセシウムイオン、周辺の緑が塩化物イオンです。

以前は正方形面を熱で曲げて、残りを接着していました。
CsCl塩化セシウム斜め切り模型を作ってます →2019/4/27ブログ
微妙な狂いを微調整するのに苦労しました。

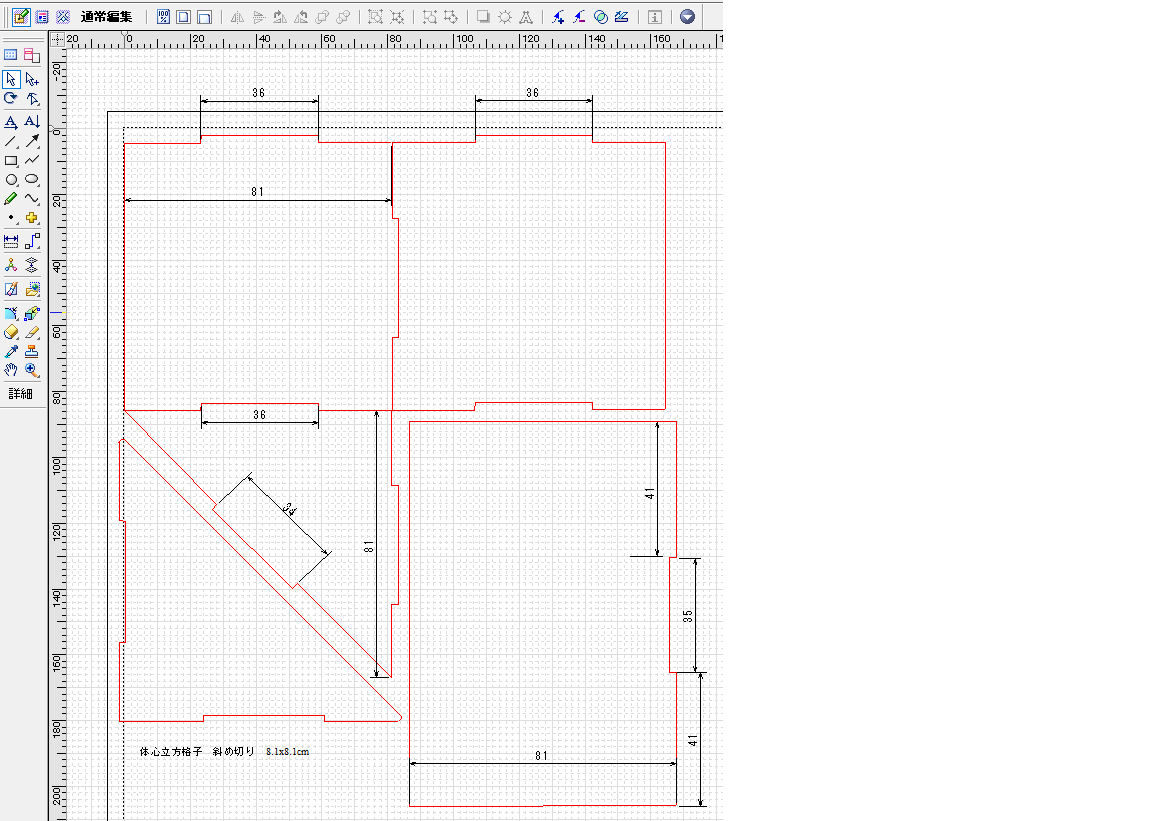

そこで、図面を「花子」で作り直し、切り欠きを入れることで製作を容易にしました。

微調整に苦労しましたが、綺麗に接着できるようになりました。

この、レーザー加工機版の塩化セシウム型結晶斜め切り模型もトップページにあるように2500円でお分けします(セシウムイオンは黄色か白になります)。
