2015.05.06
カテゴリ： 釣り道具

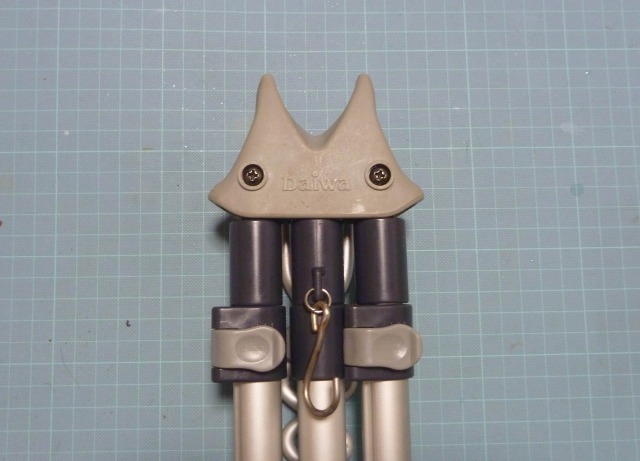

ダイワの竿掛け三脚・ サーフスタンド７５０
を使っています。
２脚所有していますが、どちらもワンタッチロック機構部が壊れたので修理することにしました。
ダイワでも修理してくれるそうですが、修理代が結構高いらしいのでニコイチにします。
修理というか、２脚から程度の良い部品を寄せ集めて１脚作るというのが正しいのでしょうか。

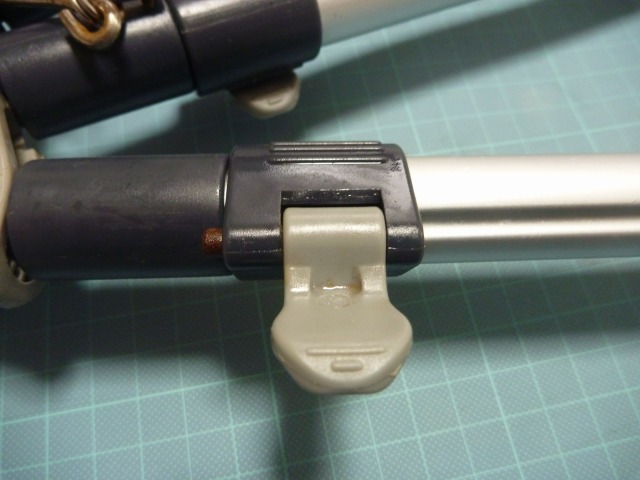

ワンタッチロック機構部の破損状況
軸が錆で膨れ、プラスチック部品が割れています。
症状が進行すると、プラスチック部が欠けてロックが出来なくなります。
２脚の６箇所のうち、割れ２箇所、欠け１箇所でした。
分解は軸を抜くだけです。
軸にポンチ（ドライバーでも可）を当ててコンコン叩けば抜けてきます。
写真は右から左に軸を抜いている状況です。
中央左の茶色い物が錆びた軸です。

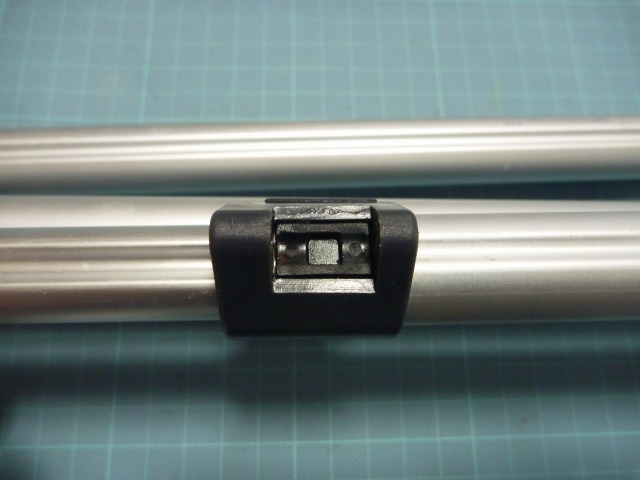

軸を抜いてレバーを外した状況

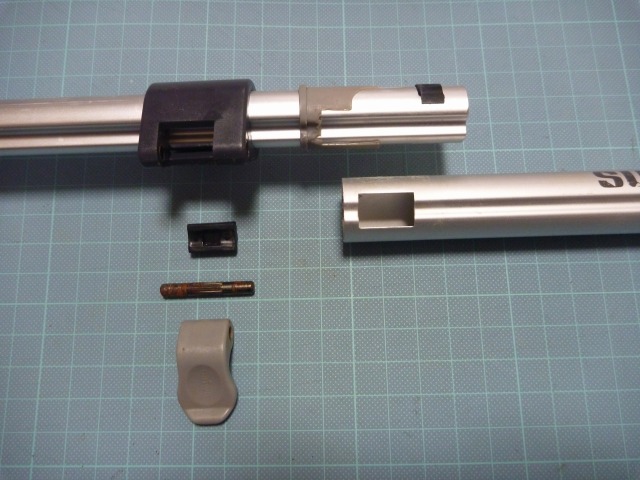

ワンタッチロック機構部の部品構成
組み立ては分解の逆順で、部品をそれぞれ組み付け、最後に軸を押し込むだけです。
無事にニコイチを終えて１脚完成です。
修理と言いつつニコイチしただけですが、分解清掃の参考にでもなれば幸いです。
２脚所有していますが、どちらもワンタッチロック機構部が壊れたので修理することにしました。
ダイワでも修理してくれるそうですが、修理代が結構高いらしいのでニコイチにします。
修理というか、２脚から程度の良い部品を寄せ集めて１脚作るというのが正しいのでしょうか。
ワンタッチロック機構部の破損状況
軸が錆で膨れ、プラスチック部品が割れています。
症状が進行すると、プラスチック部が欠けてロックが出来なくなります。
２脚の６箇所のうち、割れ２箇所、欠け１箇所でした。
分解は軸を抜くだけです。
軸にポンチ（ドライバーでも可）を当ててコンコン叩けば抜けてきます。
写真は右から左に軸を抜いている状況です。
中央左の茶色い物が錆びた軸です。
軸を抜いてレバーを外した状況
ワンタッチロック機構部の部品構成
組み立ては分解の逆順で、部品をそれぞれ組み付け、最後に軸を押し込むだけです。
無事にニコイチを終えて１脚完成です。
修理と言いつつニコイチしただけですが、分解清掃の参考にでもなれば幸いです。
