これなんだろう？
非常に気になります。どうなっているの？
2014.12.20
コメント(0)
-

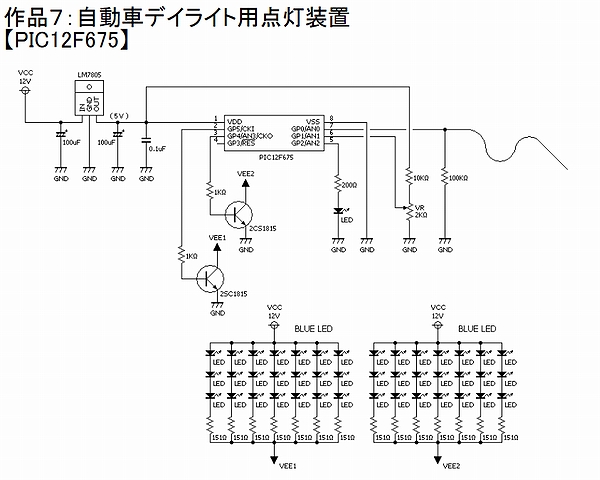

PIC使用デイライトコントローラー
以前インバータのプログラムでお世話になったＰＩＣ１６Ｆ８４Ａで作ってみました さんに新しい工作がアップされていました。自動車デイライト用点灯装置 です＾＾回路もシンプルそうなのでブレッドボードに組んでみました。ＬＥＤが4個ついていますが上のが動作確認用で右のが電源ＬＥＤそして2個並んでいるのがデイライト用ＬＥＤです感度がいいのでボリューム調整したらタッチセンサー的にも動作しました動作確認用ＬＥＤは少し敏感だったので勉強も兼ねて少し変更してみました。上の写真は規定値の5秒後モニターＬＥＤが消灯してデイライト用LEDが徐々に消えている状態です。本来104行にあるモニター用LEDを111行に変更してタイマーOFFになるまで遅延しています。この方のプログラムはコメントも多く見やすいプログラムなので私は好きです＾＾
2014.12.10
コメント(0)
-
久しぶりのPIC
最近はArduinoばっかり触っていて少し疲れたので気分転換にPICを触っています。新しい12F1xxシリーズを触ったことなかったので今回やってみたかったタッチセンサーを試してみました。元ネタは 容量検知(ＣＰＳ)モジュールをテストしてみます ここです。＾＾以前に２３２Cラインモニターのプログラムを参考にさせていただいたサイトでPIC12F1822のタッチセンサーにも書かれていたので作ってみました。最初は全然動かなくて表記されているプログラムとDLしたプログラムで違っていてそれが解るまで数時間ｗｗ内容の多いブログなので隅々までチェックするのは大変なんでしょうね～早々に写真から～～左は新しいPIC12F1822で真ん中にタッチセンサータッチセンサーと言っても両面基板の裏とおもてにマグネットで電極を貼り付けただけ＾＾；右側は前回も使用させていただいたラインモニターです。何もない状態で数値は2877カウントでした。次は触ってみます。触れるとカウンターは2767カウントで実際はこの差を見ててッチしているかどうかの判断するみたいです。タッチパネルのパターンをちゃんと設計すると1m/mくらいのプラスチック越しにでも反応するみたいです。色々パターンを設計するのも楽しいかも＾＾2点間でクロスする電極などを使うとスライド型のセンサーも可能かも＾＾色々楽しそうな予感です。
2014.12.06
コメント(0)
