１００円の防犯ブザーで１００VのLED電球をつけてみた
今回も分解ネタですみません ←ﾀﾞﾚﾆｱﾔﾏｯﾃﾙ?以前より不思議に思っていたことで防犯ブザーって有りますよね？少ない電源で大きな音が出ます まぁ防犯ブザーですから・・しかし、この音量を出すにはどれだけの電圧がかかっているのだろう？と まぁ いつもの事で気になって分解してみましたいきなり分解画像ですみませんねぇ～最初はブログに書く予定もなかったので早々に分解していました大音量を出すには圧電ブザーだけではなく共鳴？させる部分にも工夫があるみたいですね圧電ブザーだけなら大した音量ではありませんそして実際にテスターであたってみたら26ｖくらいでした思ってたよりすくなくてがっかり・・まてよ！！ 並列にコイルと繋がっているから開放電圧はいくらだ？早速切り離して電圧をあたろうとすると・・・痛！！ なんじゃこれ！！ かなりきていますでもテスターで当たると２８ｖくらい？？ おかしいこの痛さは１００ｖ超えてるはず！！そこで実際に１００ｖのＬＥＤ電球につないでみましたよし！ 準備はｏｋです～それでは スイッチ・オン！！そら見ろ！！ やっぱ光ったｗｗ開放電圧は結構高そうです実際にオシロで測ってみましたピークで１６５ｖも出ていました ＾＾；痛いわけです ハイ点灯してもゆらぎが有るので別の発振回路でトランジスターのベースに掛ければちょっとした昇圧回路も出来そうです＾＾100円ショップはまだまだ面白いものがいっぱいありそうです ＾＾追記：蛍光灯用ＬＥＤその後色々触っていまして１１０ｗの蛍光灯用ＬＥＤランプの点灯実験してみましたさて、無事に点灯しますか ＾＾やりました～１００円防犯ブザー 恐るべしｗｗみなさんもお試しあれ～でも元がボタン電池なので過負荷にはご注意を！！あくまで自己責任でね ＾＾
2015.05.30
コメント(0)
-
iPhone純正のリモコン信号
先日１００円均一のiPhone用リモコンを分解してみました予想外によく出来た物で感動しました＾＾今回少し気になって純正のリモコンを分解し波形を見てみました１００円のリモコンはＩＣの空きピンから信号が出ていて簡単に見ることが出来ましたが純正はそんなに簡単ではなかったですｗそのままのラインからはオシロで見ても変調を確認するのはレベルが低すぎて確認できませんでした仕方なくありあわせのOPアンプで増幅度も適当でアンプを作りましたそれで出てきた信号がこちらまぁ当然ですが同じような信号が出ていますてか、こっちが本家ｗｗちなみにこの画像はボリュームのマイナスボタンです各ボタンごとに違う信号が出ていました ハイこの１本の信号線でマイク入力とスイッチの入力も同時に送っていますよく出来た物ですね～～ 感動です
2015.05.24
コメント(0)
-
ＰＣからiPadが充電できるアダプター 分解 ＾＾；
今回もまた分解ネタですみません ｗｗスーパーの１００円コーナーでこんなものを見つけましたなんか、いかにも怪しそうでしょ～ほんとに充電できるのかと疑問に思い購入しました説明にもハッキリ充電できると書いてあります！！ホントかな～iPadは充電電流が大きくてＰＣのＵＳＢからは容量的に全く足りませんそれでも可能にするには？？ 裏ワザ？期待に胸が膨らみ早速充電してみました上が直接接続でのiPadの表示ですそして下がアダプターを通しての表示です！！へ～～～～ へえ～～～ ほんとに出来るんだ～～となると内部が気になります！！早々に分解してみると・・・なんともシンプルな回路でした上はＰＣ側コネクターで下がiPad のコネクターですiPad側の信号線を抵抗で分圧しているだけですこんな回路で充電できるようになるんですね！！ 驚きです分解する時にケースは壊してしまったのでＵＳＢコネクターに部品取りにでも使いますか１００円でオス・メス購入できると思えば安いものですね追記：参考リンク抵抗分圧で検索してみたら参考になるページを発見しましたなんぎな日記さん より
2015.05.23
コメント(0)
-
オール電化 最高！！

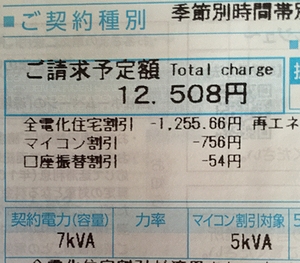

いつもこの時期になると楽しみがあります大したことではないのですが、電気代の話です十数年前に太陽光発電を取り付けましたこの時期になると発電効率が上がり家計が非常に助かります大体春と秋ぐちは電気代が2万円前後で発電（買い取り）が４～６千円くらいですこの時期になると電気代１万２千くらいで買い取りが６千円くらいになりますでも今回の請求書を見てびっくり！！これが使用した分で実際はもっと使用しています太陽光発電でだいぶ補っていますそして今回の買い取りは！！なんと！！いままで差額の最高が６千円くらいでしたが今回はほぼタダに近いｗｗ光熱費６０４円でした！！家を留守にしたわけじゃないですよ普通に生活してこの金額はすごいと思いませんか？まだまだ太陽光発電のローンは４年暗相残っていますが払い終わった時の光熱費は嬉しいですね～でも、良いことばかり書いていますが年末年始は光熱費５万円くらいかかりますｗｗ冬場は発電量が少ないから仕方ないですね
2015.05.19
コメント(0)
-
100円 iphone用リモートシャッター分解
今日は買い物のついでにダイソーに寄って来ました時間つぶしもあって、ゆっくり店内を回っていたらiphone用リモートシャッターを見つけました何時ものことながら勉強用に分解目的で購入ｗｗまぁ１００円だからスイッチが入っているだけだろうなぁ～なんて思いながら早々に分解ですどこかのＨＰである回線を短絡するとシャッターがキレる事は知っていました想像通りスイッチが１個・・・・・・あれ？ スルホールが数カ所ありますまさか？？？ あら、ちゃんとＩＣが載ってるｗｗチャタリングとかを防止するためにワンショットでも組んでいるのかな？一応拡大画像です パターンをチェッカーで追いましたがいまいち変な回路でめんどくさいのでチップを外して見ました結局はチェッカーで確認したままの回路でした電源ラインをオシロで見てもなんの変化も感じられずＩＣを外したままでスイッチを操作しましたが反応しませんでした何度かオシロでチェックしているとトリガーよりもかなり遅れてある端子から信号が出ていましたあぁ～～～ なるほどなぁ～ICの２番端子から抵抗とコンデンサーを返して電源に変調をかけていましたスイッチが切れてから数十ｍｓ待ってその後１ｍｓ数キロの変調をかけその後２ｍｓ続けて違う周波数で変調をかけています仮に電源をショートでシャッターは切れますがiphone４では普通に動作しましたがiphone６では規格外製品の警告音が出ますこんな小さなものですがよく出来ていますね～ＩＣのピンが数本余っているので抵抗を通して何処かに繋げば別の動作とかするのだろうか？ 謎 です。追記：１００円 iPhoneリーモートシャッター解析DATA 追加しました１００円 iPhoneリーモートシャッター解析DATA
2015.05.17
コメント(3)
-
FT232RL チップ張替え
以前にアマゾンから購入したFT232RL基板ですが１個は認識しないということで返品処理をしました実は返品したものはコピー物のFT232RLが乗っていて動作しないというものでした過去のブログ FT232RLが動かん ；＿； 通りすがりさんからコメント頂きコピー物のＩＣと判明しました少し時間をずらして別の商品をアマゾンから購入していました当然認識しなくてFTPogとかも使えません先日大阪に行った時に高いのは知りつつチップのみ購入しましたこのチップだけで秋月の変換基板が買えますでもこの基板に拘ったのはAVRのISPポートや確認用LEDが付いていて基板の内容としてはとても良い物でした今日は天気もいいし、裸眼で半田付けするには十分な明るさです早々に張り替えました割と綺麗に張り替えできて自己満足ですｗｗ確認するのにまずは USB View で確認ちゃんとベンダーＩＤもＯＫです ＾＾ＦＴprogでの確認もちゃんと確認できて書き換えも可能ですこのFT232RLは細かくポート設定とか出来て良いですよね外付け部品無しで論理反転とかよく出来ています新品のAVRとかも購入しているので組み込み用のArduinoとかもこれで作れますさて 何をつくろうか ？ ｗｗ
