May 2, 2011
テーマ： 太陽光発電(1129)
カテゴリ： ＤＩＹ・ハウジング
その発電に見合うバッテリーの容量をもデータ蓄積してきて、資材が一
式揃ったところで、いよいよ本設工事となった。
一応の仕様は以下の通り。
パネル⇒開放値７０Ｗ・実行値５０Ｗのパネル５枚の並列繋ぎ。
（１８～１９Ｖの１２～１５Ａ。）
設置⇒自宅南側３Ｆベランダの手摺。
コントローラー⇒ＰＯＷＥＲＴＩＴＥ ＰＶ－１２１２Ａ１Ａ
エコスイッチ⇒ＡＳ－００１（商用ＡＣ１００Ｖとインバーター１００Ｖを
自動的に切り替える装置。）ＡＣ１００Ｖ－１０Ａ。
バッテリー⇒ＭｘＶｏｌｔａ ＶＴ６２６０ＥＧＸ２
（２６０Ａｈ/２０Ｈ（ＡＣ１００Ｖ１５０Ｗ）
（２１０Ａｈ/５Ｈ（ＡＣ１００Ｖ－５００Ｗ）
という構成。
まずは、万一のために最も高いところにお遊びで設置している風力発電機の
３２ｍｍのＳＵＳパイプから８ｓｑ（径４ｍｍの針金）を地上への接地工事
を行った。
電気関係の工事は何事も良いアースを取る事。（原則）

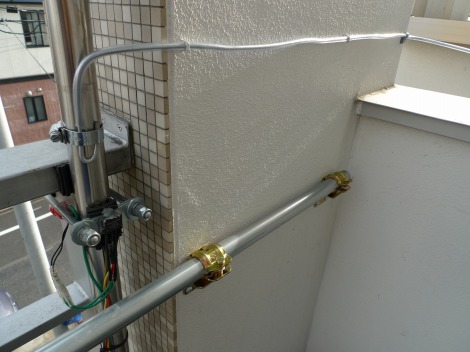

パイプに抱かせる先端（設地の際はサンダーで面をとる。）

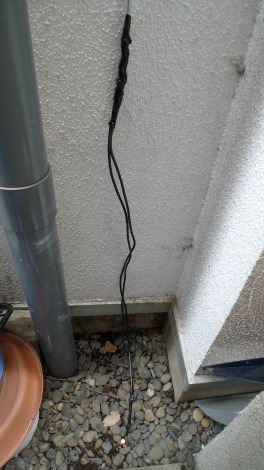

壁伝いで、針金は塩ビのホース７ｍｍの中を通してある。
アース棒は銅製の９００ｍｍ
接地完了。８ｓｑの単線なので伝導面積は１２.５７ｍｍ。
パイプへ接続。
コレで午前中は完了。
数時間後。
今度はパネルの組み立て作業を始めた。
まず、本設のパイプ取り付け。（２５.４ｍｍ）の鋼管。４Ｍモノ。
そこへ自在クランプのリベットを外して加工したモノを１つ１パネル
に取付け、パイプを接続。
で、最後に吊込み。
本日は此処までで作業は終了。
家人達の手伝いもあって何とか納まった感がある。
