やってしまったあ。T61のバックライトが突然消灯。以後、バックライトが点灯しなくなってしまったのだ。
※突然消灯。バックライトが点灯しない。LEDも点灯していないぞ…。
それは、懸案となっていたWXGA+液晶やSL400液晶の確認をT61でしている時だった。乱れを解消するために電源を入れたまま、液晶を移動させ、フレームに納めた時、突然バックライトが消灯してしまった。どこかショートしてしまったのだろう（おそらく液晶のフレームカバーとインバータ基板）
LEDインジケータも点灯しないところを見ると、チップヒューズの溶断と考えられる。

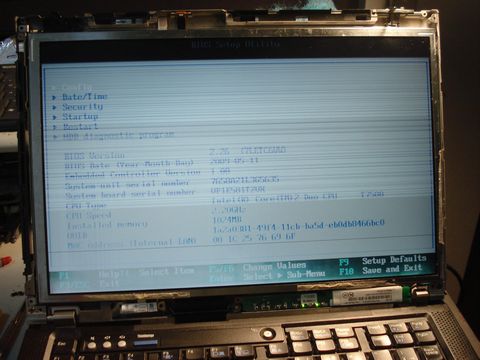

※相変わらず乱れを収めることができないT61のWXGA+液晶。

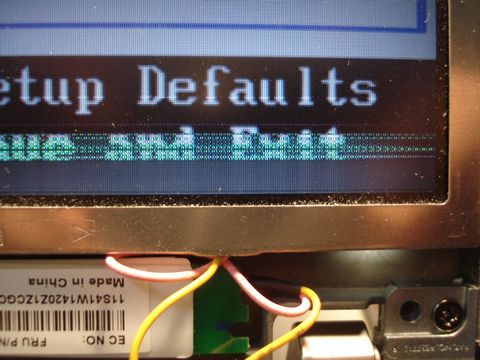

※下部が1cmほど乱れるSL400のWXGA液晶。
まずは、インバータのチップヒューズを検査することに…。

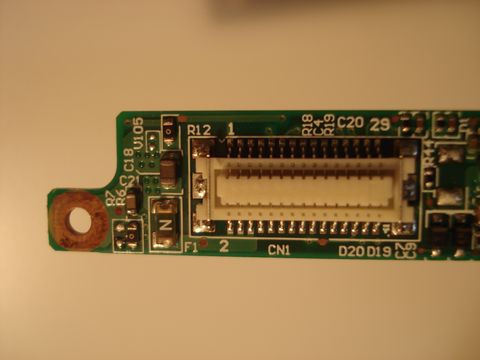

インバータのチップヒューズはコネクタ付近に配置されている。[N]と印字されたチップがチップヒューズ。テスタでこのチップの通電を調べてみたが、問題なし。動作確認時、LEDインジケータも点灯しないことから、カードまで電気が来ていないことが疑われる。
原因は本体側のチップヒューズか…。
原因が本体側か確認するために他のT61をばらして、インバータを含む上半身のみ交換してみる。
すると、問題なく表示される。つまり、原因はやはり本体側ってことに…。

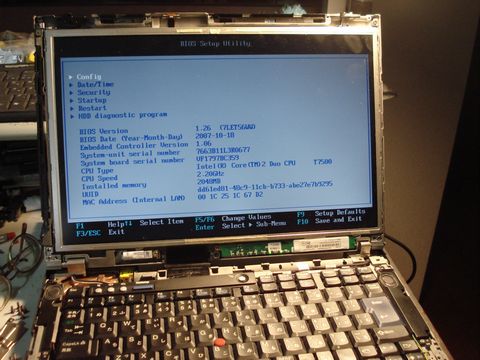

※他のT61を使って確認してみる。上半身には問題ないということだ。
面倒な話になってきたぞ…。
