Jun 7, 2015
テーマ： しんくぱっど(1163)
カテゴリ： T60/60p T61/61p
突然消灯してしまい、その後点灯することがなくなってしまったT61のバックライト。上半身を別のT61(7658-A21)に載せてみたら正常に動作したので、その原因は本体側にあることが分かっている。
※バックライトが点灯しなくなってしまったT61。うっすらとBIOS画面が見える。
悩んでいても解決しないので、障害を克服をすべく、T61のシスボを取り出すことにした。

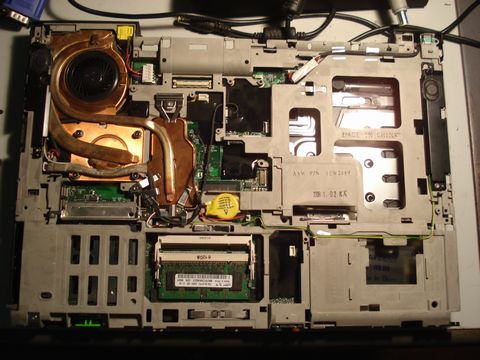

※T61のシスボの取り出しスタート。けっこう面倒なんだよね…。

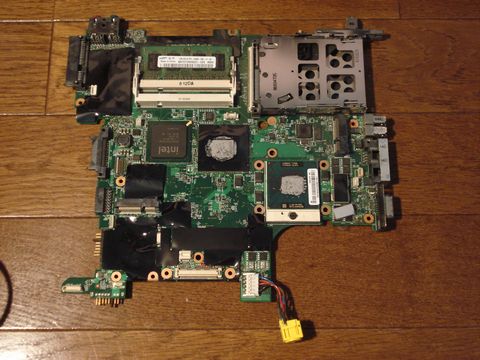

※ベースカバーとロールゲージを外しやっとシスボがお目見え。
やっと取り出したT61のシスボ。バックライト消灯の原因はおそらくチップヒューズの溶断と思われるので、早速、チップヒューズの導電テストを実施することに…。
一番怪しいのは、LCDケーブルコネクタ付近のチップフューズ。[F]と印字されているチップヒューズの導電テストを行ってみたところ、通電しない。これは溶断してしまっているに違いない。

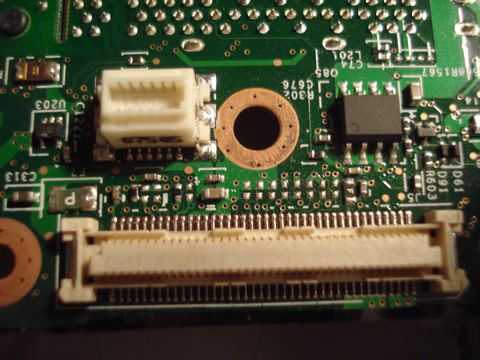

※LCDコネクタ近くに配置されているチップヒューズ[F]が溶断していた。
このチップヒューズの上に半田を盛って、ブリッジしてしまおうと考えたが、なにせ狭いスペースなので、となりのチップやランドまで半田を盛ってしまいそうだ。 なかなかうまくいかない。何度か試行錯誤したが、あきらめて、被覆線を使ってバイパスしてしまうことにした。
被覆線はあらかじめ両端に半田を溶かしておく。また、チップヒューズの両端の半田を溶かして、短時間で半田付けができるようにして作業した。
半田付け後の通電テストも大事。しっかりと半田付けされているのか、他の端子との短絡はないのかチェックしてから組み上げる。
後は元通り組み上げて、テストするだけ。結果は…。
上々…。

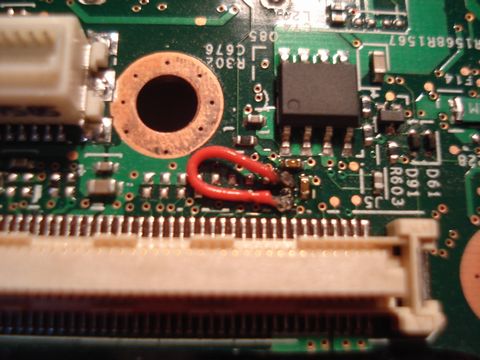

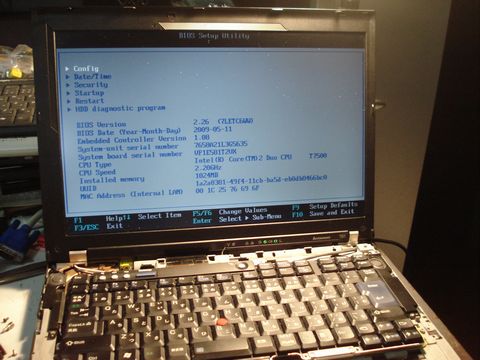

※チップヒューズの短絡で無事バックライトが点灯するようになったT61。
HPの過去の記事を見てみたら、T60でも同じような失敗をして復旧させていることが分かった。懲りずにまた同じ失敗をしていたわけだ…。
【代引可】 PC専門店★【中古品】ノートパソコン 液晶パネル美品 IBM Thinkpad T60P T61P 用 液晶パネル LP154WU1
【代引可】 PC専門店★【新品】ノートパソコン 液晶パネルLenovo Thinkpad THINKPAD T61 R61I T400 R400 用14.1インチ 液晶パネル（1440X900）
【代引可】 PC専門店★【新品】 ノートパソコン液晶パネルIBM Thinkpad T61 液晶パネル LTN141P4
「レビューを書いて配送無料」新品 サムソン IBM Thinkpad R60e R61 T61 T60用 LTN141P4-L02 LCD 液晶パネル 03P01Mar15
※バックライトが点灯しなくなってしまったT61。うっすらとBIOS画面が見える。
悩んでいても解決しないので、障害を克服をすべく、T61のシスボを取り出すことにした。
※T61のシスボの取り出しスタート。けっこう面倒なんだよね…。
※ベースカバーとロールゲージを外しやっとシスボがお目見え。
やっと取り出したT61のシスボ。バックライト消灯の原因はおそらくチップヒューズの溶断と思われるので、早速、チップヒューズの導電テストを実施することに…。
一番怪しいのは、LCDケーブルコネクタ付近のチップフューズ。[F]と印字されているチップヒューズの導電テストを行ってみたところ、通電しない。これは溶断してしまっているに違いない。
※LCDコネクタ近くに配置されているチップヒューズ[F]が溶断していた。
このチップヒューズの上に半田を盛って、ブリッジしてしまおうと考えたが、なにせ狭いスペースなので、となりのチップやランドまで半田を盛ってしまいそうだ。 なかなかうまくいかない。何度か試行錯誤したが、あきらめて、被覆線を使ってバイパスしてしまうことにした。
被覆線はあらかじめ両端に半田を溶かしておく。また、チップヒューズの両端の半田を溶かして、短時間で半田付けができるようにして作業した。
半田付け後の通電テストも大事。しっかりと半田付けされているのか、他の端子との短絡はないのかチェックしてから組み上げる。
後は元通り組み上げて、テストするだけ。結果は…。
上々…。
※チップヒューズの短絡で無事バックライトが点灯するようになったT61。
HPの過去の記事を見てみたら、T60でも同じような失敗をして復旧させていることが分かった。懲りずにまた同じ失敗をしていたわけだ…。
