Aug 9, 2016
テーマ： しんくぱっど(1163)
カテゴリ： R60/60e R61/61e
歯欠け状態のR61(8932-A15)のメンテナンスに取り組んだ。
このR61はキートップが２ヶ所欠けている他、キーボードユニット中央部のスクロールボタンに浮きが見られ、パームレストの右クリックボタンも欠けてしまっている。
※起動するものの歯欠け状態が顕著なR61。キートップが２ヶ所欠落している。

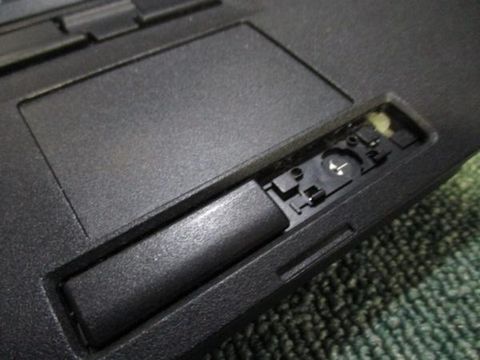

※手前のパームレスト部分の右クリックボタンも欠落している。
キートップとパンタグラフは、英語キーボード(FRU P/N：39T0958：NMB製)のパンタグラフ形状が同じだったので、そこから調達することに。
※NMB製のキーボードのパンタグラフ形状。かなりしっかりとした印象。

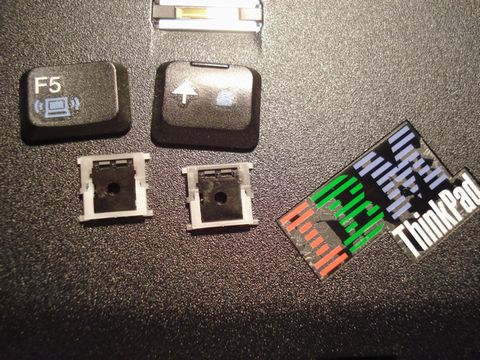

※調達した[F5]と[↑]のキートップとパンタグラフ。これで復旧できる。

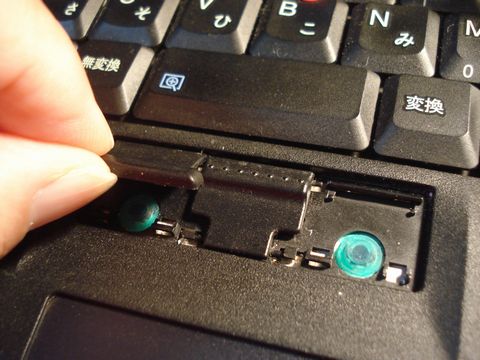

スクロールボタンは、軸となる突起部分が欠けていたため、浮いてしまう上体だったので、こちらも英語キーボードから調達することに…。
スクロールボタンは、左右のクリックボタンを外さないと外れないようになっていたため、左右のクリックボタンも合わせて交換してしまうことにした。

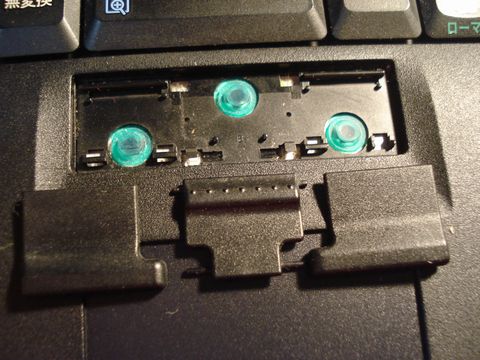

※調達した左右のクリックボタンとスクロールボタン。
お次は、パームレストの右クリックボタンだが、手元にR61のパームレストは余っていないため、同僚機T61のパームレストから調達することに…。
調べてみると、R61のタッチパッドもT61のタッチパッドも同じ型番のものが使われている。(FRU P/N：39T7208)これは流用できるということだ。

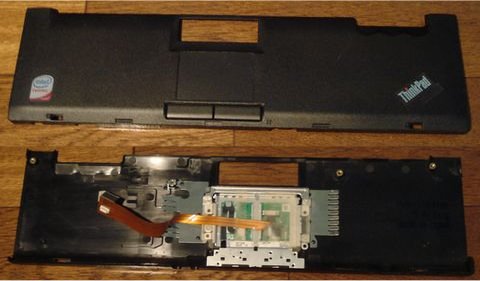

※T61のタッチパッドもR61と同じ型番のものが使われていた。流用できる…。

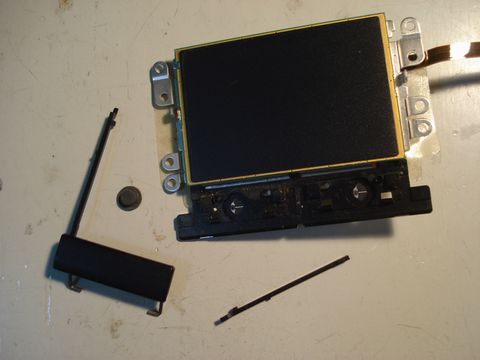

※タッチパッドパーツ部分のクリックボタンは、思った以上にしっぱが長い。

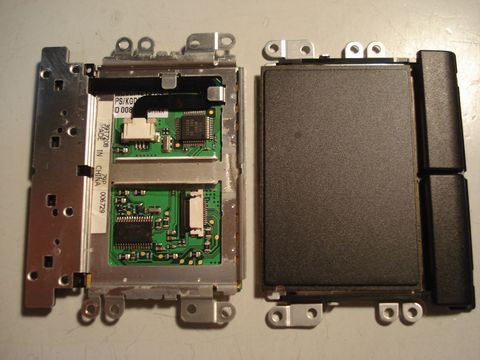

※取り外したタッチパッド（左）とT61から調達したタッチパッド（右）
シスボとつなぐフレキシブルケーブルを破損しないように気をつけて、取り外し取り付けを行ってやっと完成。

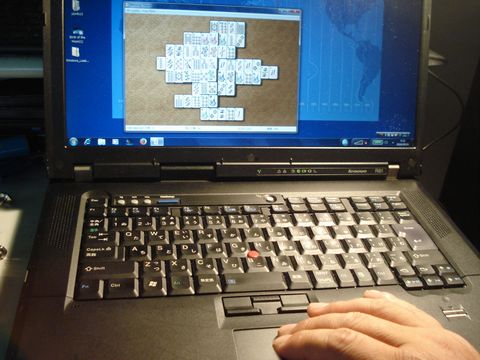

※マージャン牌のパズルで、タッチパッドの動作を確認中…。
これで、歯欠けは全てクリアできたぞ…。
（やっぱり歯欠けの状態のまま放置しておくのは見た目も、精神上もよくない。）
このR61はキートップが２ヶ所欠けている他、キーボードユニット中央部のスクロールボタンに浮きが見られ、パームレストの右クリックボタンも欠けてしまっている。
※起動するものの歯欠け状態が顕著なR61。キートップが２ヶ所欠落している。
※手前のパームレスト部分の右クリックボタンも欠落している。
キートップとパンタグラフは、英語キーボード(FRU P/N：39T0958：NMB製)のパンタグラフ形状が同じだったので、そこから調達することに。
※NMB製のキーボードのパンタグラフ形状。かなりしっかりとした印象。
※調達した[F5]と[↑]のキートップとパンタグラフ。これで復旧できる。
スクロールボタンは、軸となる突起部分が欠けていたため、浮いてしまう上体だったので、こちらも英語キーボードから調達することに…。
スクロールボタンは、左右のクリックボタンを外さないと外れないようになっていたため、左右のクリックボタンも合わせて交換してしまうことにした。
※調達した左右のクリックボタンとスクロールボタン。
お次は、パームレストの右クリックボタンだが、手元にR61のパームレストは余っていないため、同僚機T61のパームレストから調達することに…。
調べてみると、R61のタッチパッドもT61のタッチパッドも同じ型番のものが使われている。(FRU P/N：39T7208)これは流用できるということだ。
※T61のタッチパッドもR61と同じ型番のものが使われていた。流用できる…。
※タッチパッドパーツ部分のクリックボタンは、思った以上にしっぱが長い。
※取り外したタッチパッド（左）とT61から調達したタッチパッド（右）
シスボとつなぐフレキシブルケーブルを破損しないように気をつけて、取り外し取り付けを行ってやっと完成。
※マージャン牌のパズルで、タッチパッドの動作を確認中…。
これで、歯欠けは全てクリアできたぞ…。
（やっぱり歯欠けの状態のまま放置しておくのは見た目も、精神上もよくない。）
