Aug 10, 2016
テーマ： しんくぱっど(1163)
カテゴリ： R60/60e R61/61e
部品取り用にR61e(7650-63J)を手に入れた。状態のいいキーボードと液晶ユニットを摘出する予定だ。
http://www.inversenet.co.jp/pclist/product/Lenovo/765063J.html
Celeron540/1.86G 512M 80G DVD 15.4TFT WinXP Pro Office2007
ということで、早速分解に取り組む…。
ところでこのR61e、電源が入らないとのアナウンスだったけど、メモリを載せて起動させてみると、「３、３、１」のbeep音。もしかして、メモリをしっかりと挿せば起動させることができる んじゃないか？

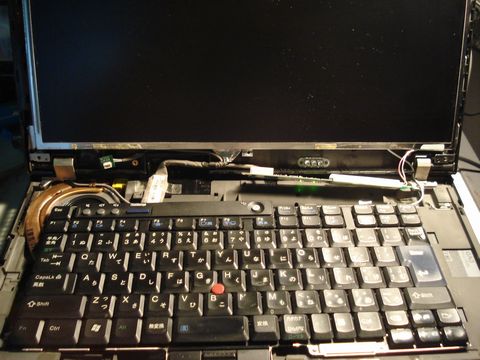

※何やら起動しているような雰囲気のあるR61e。

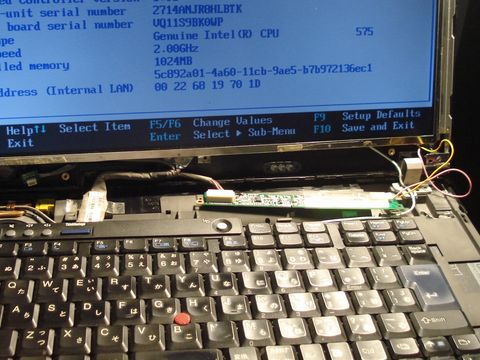

メモリを挿し直して起動させてみると、うっすらと「ThinkPad」の文字が表示されることを発見。
…が、その後電源が落ちてしまう。ということはこれはファンエラーだろうか？
外部LCDに接続して確認してみると、確かにファンエラーが出て電源が落ちてしまうことを確認。ファンエラーは[ESC]することで回避できる ので、このR61eシスボ壊れていないことが判明した。

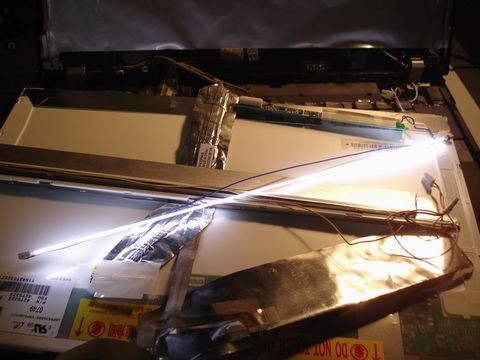

※他のCCFLで試してみると点灯する。ということはこの障害の原因は…。
そこで、いろいろ試してみたが、別のCCFLを接続すると点灯することが判明したので、インバータやシスボは健在で、問題はこの液晶ユニットSamsung製「LTN154X3-L02」(FRU P/N：42T0323)のCCFLにあるのだと分かった。（この結果はぜんぜんうれしくない。なぜなら15.4inchWXGA液晶が欲しかったからだ。
早速、CCFLの摘出に取り組んだ。

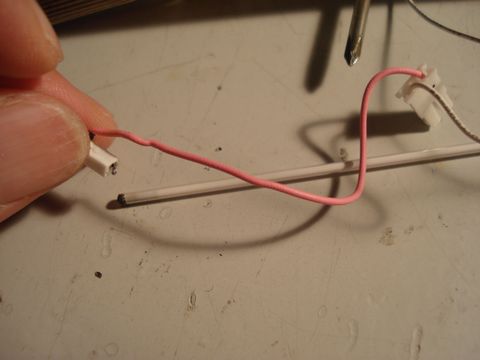

CCFLを摘出してみると、CCFLが極の部分で破損している（焼き切れている）ことが判明。（なぜ破損してしまったかは不明だけど…。）
このままでは終われないので、ジャンク部品から使えそうなCCFLを選んで実装させてみた。
結果はＯＫ。しっかりとバックライトが点灯するようになった。（でも、実は埃がユニット内に入ってしまったみたい…です…とほほ…。）
純正新品 IBM ThinkPad T60 T60P 15.4インチ用ノートパソコン 液晶パネル
中古パソコン ★高解像度WSXGA+液晶で快適ThinkPadノート★ Lenovo ThinkPad R61 Core2Duo 2GBメモリ 15.4型ワイド DVD-ROMドライブ Windows 7 【KingsoftOffice付(2013)】 【中古】 02P06Aug16
http://www.inversenet.co.jp/pclist/product/Lenovo/765063J.html
Celeron540/1.86G 512M 80G DVD 15.4TFT WinXP Pro Office2007
ということで、早速分解に取り組む…。
ところでこのR61e、電源が入らないとのアナウンスだったけど、メモリを載せて起動させてみると、「３、３、１」のbeep音。もしかして、メモリをしっかりと挿せば起動させることができる んじゃないか？
※何やら起動しているような雰囲気のあるR61e。
メモリを挿し直して起動させてみると、うっすらと「ThinkPad」の文字が表示されることを発見。
…が、その後電源が落ちてしまう。ということはこれはファンエラーだろうか？
外部LCDに接続して確認してみると、確かにファンエラーが出て電源が落ちてしまうことを確認。ファンエラーは[ESC]することで回避できる ので、このR61eシスボ壊れていないことが判明した。
※他のCCFLで試してみると点灯する。ということはこの障害の原因は…。
そこで、いろいろ試してみたが、別のCCFLを接続すると点灯することが判明したので、インバータやシスボは健在で、問題はこの液晶ユニットSamsung製「LTN154X3-L02」(FRU P/N：42T0323)のCCFLにあるのだと分かった。（この結果はぜんぜんうれしくない。なぜなら15.4inchWXGA液晶が欲しかったからだ。
早速、CCFLの摘出に取り組んだ。
CCFLを摘出してみると、CCFLが極の部分で破損している（焼き切れている）ことが判明。（なぜ破損してしまったかは不明だけど…。）
このままでは終われないので、ジャンク部品から使えそうなCCFLを選んで実装させてみた。
結果はＯＫ。しっかりとバックライトが点灯するようになった。（でも、実は埃がユニット内に入ってしまったみたい…です…とほほ…。）
純正新品 IBM ThinkPad T60 T60P 15.4インチ用ノートパソコン 液晶パネル
中古パソコン ★高解像度WSXGA+液晶で快適ThinkPadノート★ Lenovo ThinkPad R61 Core2Duo 2GBメモリ 15.4型ワイド DVD-ROMドライブ Windows 7 【KingsoftOffice付(2013)】 【中古】 02P06Aug16
