相変わらずのVY10A/C-5ネタですが、久々にユニバーサル基板に
大したことはありませんけどね(^^ゞ
12Vで普通に充電～起動まで問題ないのでかまうことはないんですが、
定格電圧で充電したらなんか違うかな？という疑問と9Vじゃダメなの？
と言う疑問もあって、DC/DCコンバーターユニットで可変電源を仕立ててみました
でも、コンデンサーなど一通りの部品が揃っている
秋葉原の 秋秋月電子
無調整で12Vですが外部抵抗を入れてあげると出力電圧を5V～20V程度の範囲で調整出来ます
ユニット本体
部品面…コンバータユニット以外は電解コンデンサー4本、セラミックコンデンサー2本、抵抗1本だけ
…あと外付けで可変抵抗（通称ボリューム(笑)）
裏側…汚いな～、昔はもっと綺麗にできたと思うんだけど…
部品を並べて配線なんてしばらくやっていないせいかな
とりあえず、10Vに設定してPCに繋いでみました
普通に起動するし見切れる寸前ですが右下のインジケーターの充電サインも出てます
10Vなら当然ですがOS上でもちゃんと充電を認識しています
ついでですが、インジケーターの配色が変なのもお分かりになるでしょうか？
外しやすいですよ。
私の手元にあるものは極端に大きさが違うので、両手に持って外してますが…
話がそれましたが、上は12Vから下げていく方向でどれくらいから使えるか試してみたところ、9.5V位から外部電源の認識が怪しくなりました。
9Vでは充電回路が働いてくれませんでした。
10Vというのは家の中ではなんとでもなりますが、車で充電となるとかえって厄介な電圧です。
かと言って12Vを10Vに落とすのって電圧差が少なすぎて結構面倒
インバーターで100Vを作ってアダプターというのが正攻法かな～
大したことはありませんけどね(^^ゞ
12Vで普通に充電～起動まで問題ないのでかまうことはないんですが、
定格電圧で充電したらなんか違うかな？という疑問と9Vじゃダメなの？
と言う疑問もあって、DC/DCコンバーターユニットで可変電源を仕立ててみました

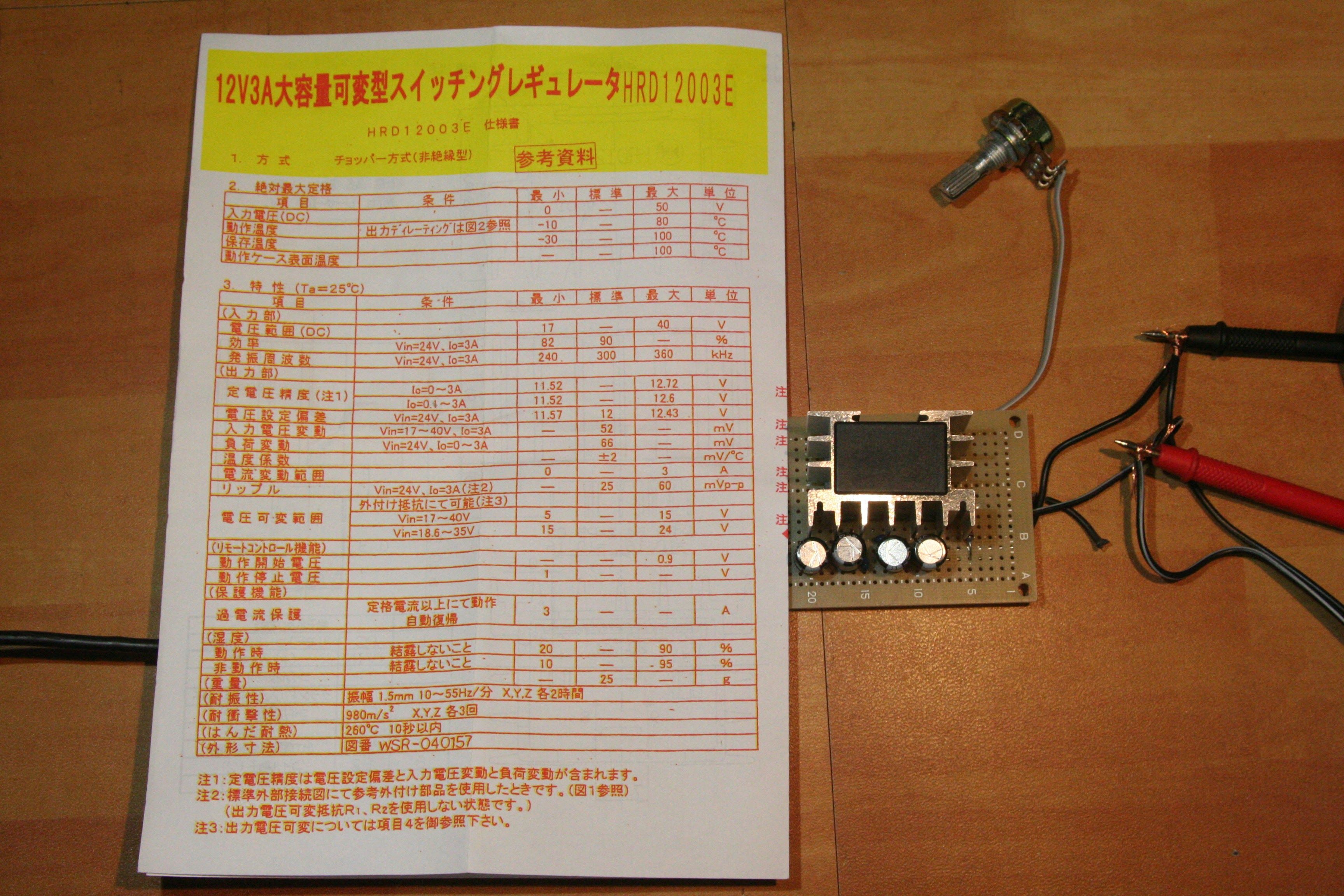

最高で40Vまでの電圧をかけてやると、無調整で12Vが出力されるユニット
サイズと容量が大きいだけで配線自体は3端子レギュレーターと同じですでも、コンデンサーなど一通りの部品が揃っている
秋葉原の 秋秋月電子
無調整で12Vですが外部抵抗を入れてあげると出力電圧を5V～20V程度の範囲で調整出来ます

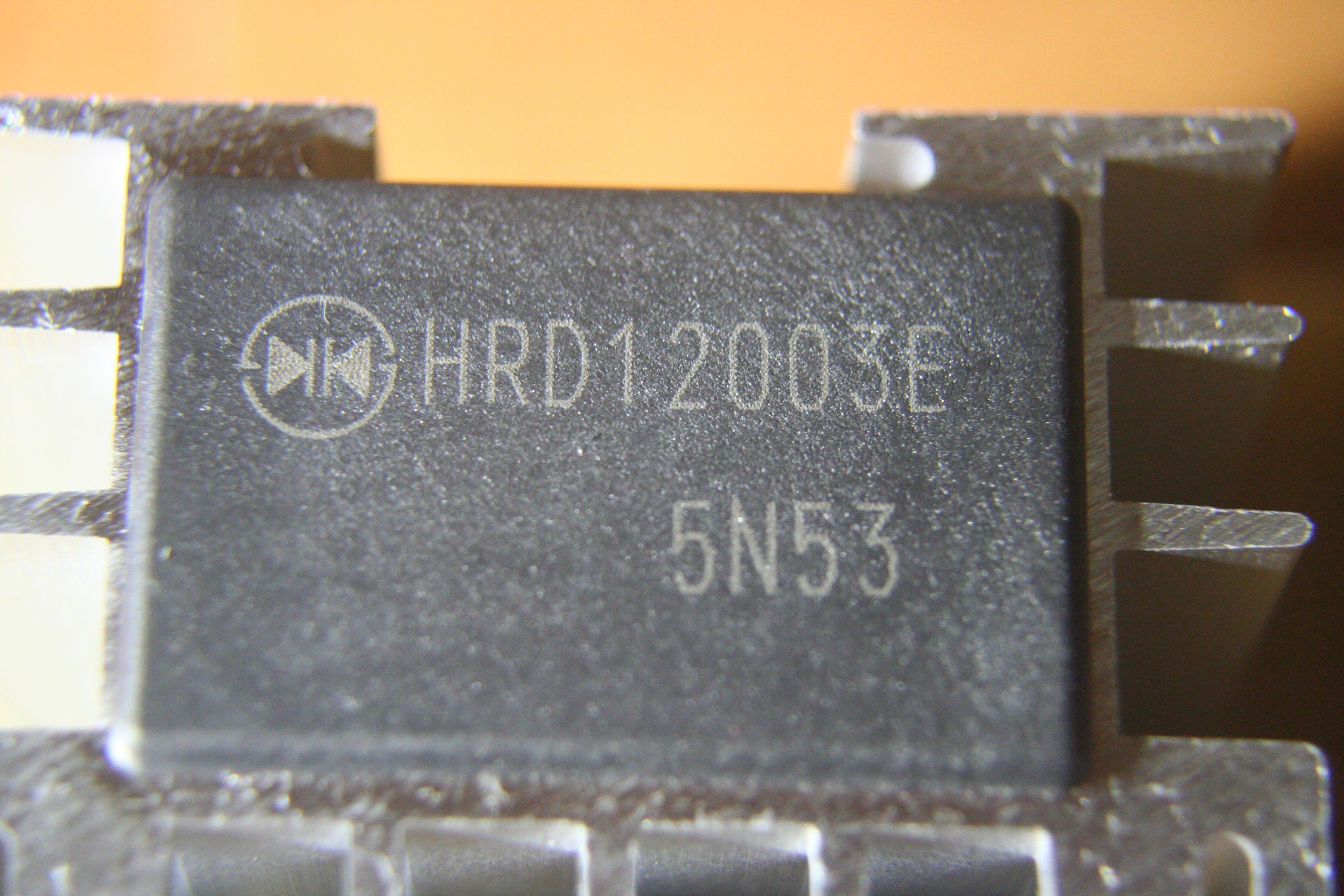

ユニット本体

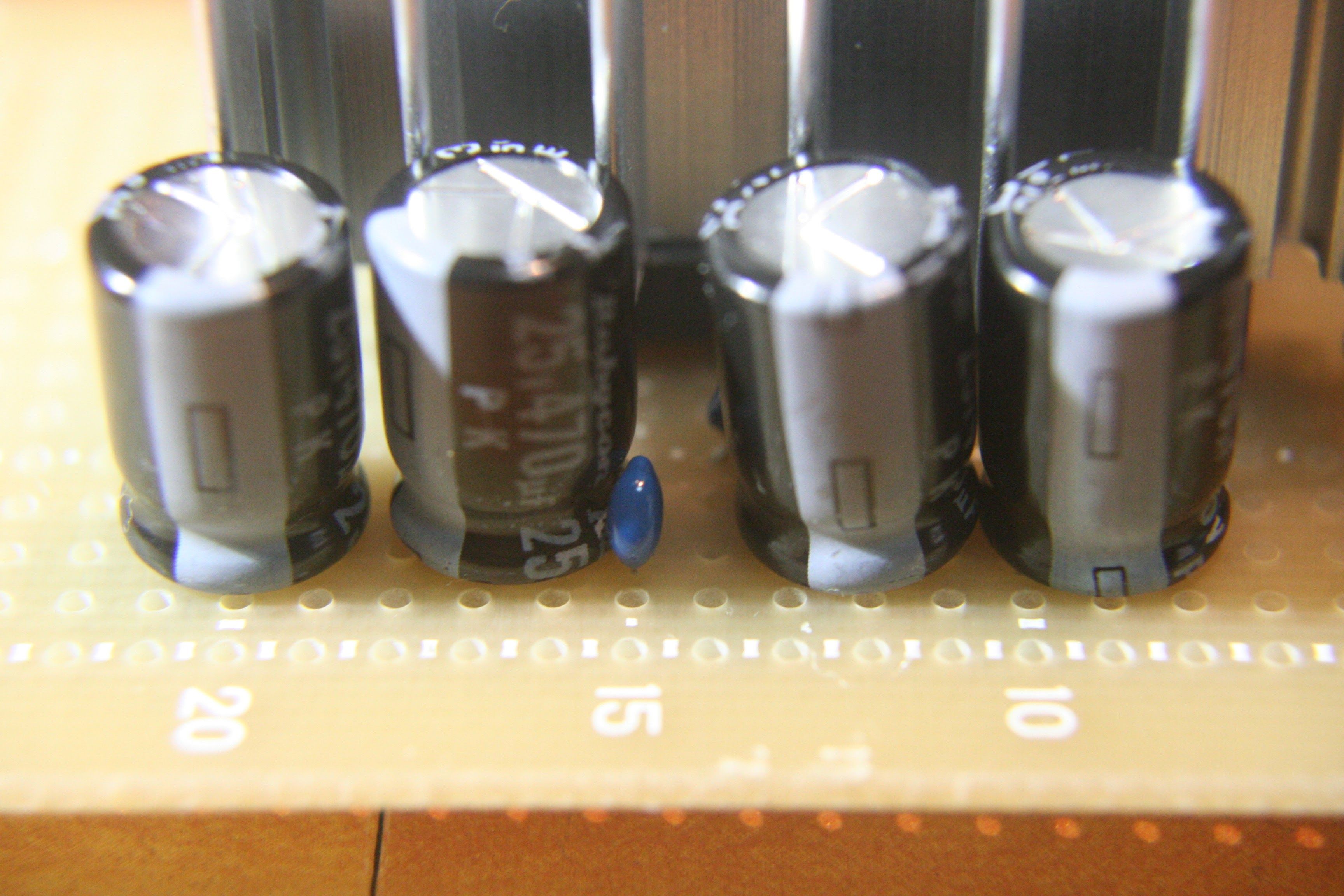

部品面…コンバータユニット以外は電解コンデンサー4本、セラミックコンデンサー2本、抵抗1本だけ
…あと外付けで可変抵抗（通称ボリューム(笑)）

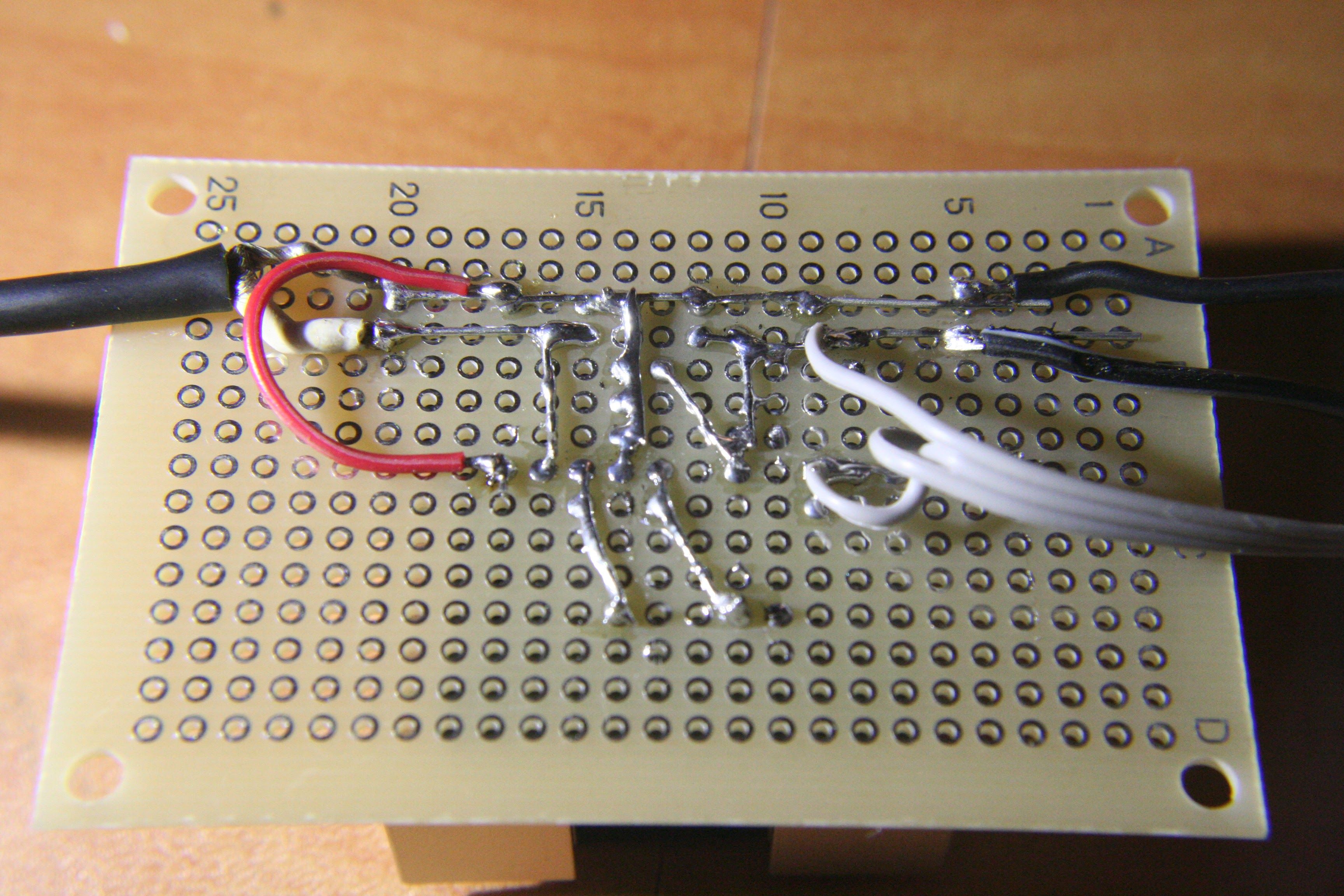

裏側…汚いな～、昔はもっと綺麗にできたと思うんだけど…
部品を並べて配線なんてしばらくやっていないせいかな

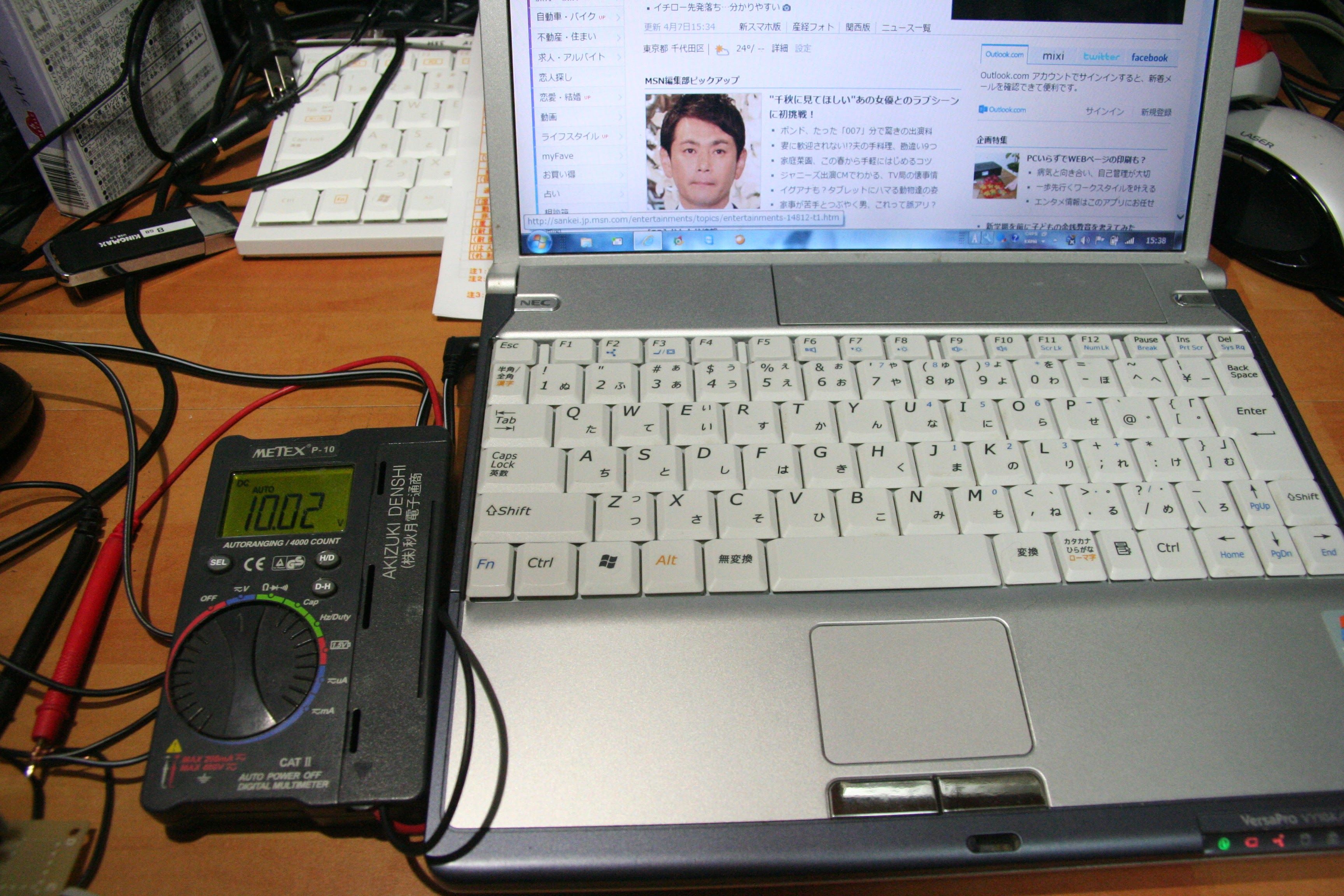

とりあえず、10Vに設定してPCに繋いでみました
普通に起動するし見切れる寸前ですが右下のインジケーターの充電サインも出てます
10Vなら当然ですがOS上でもちゃんと充電を認識しています

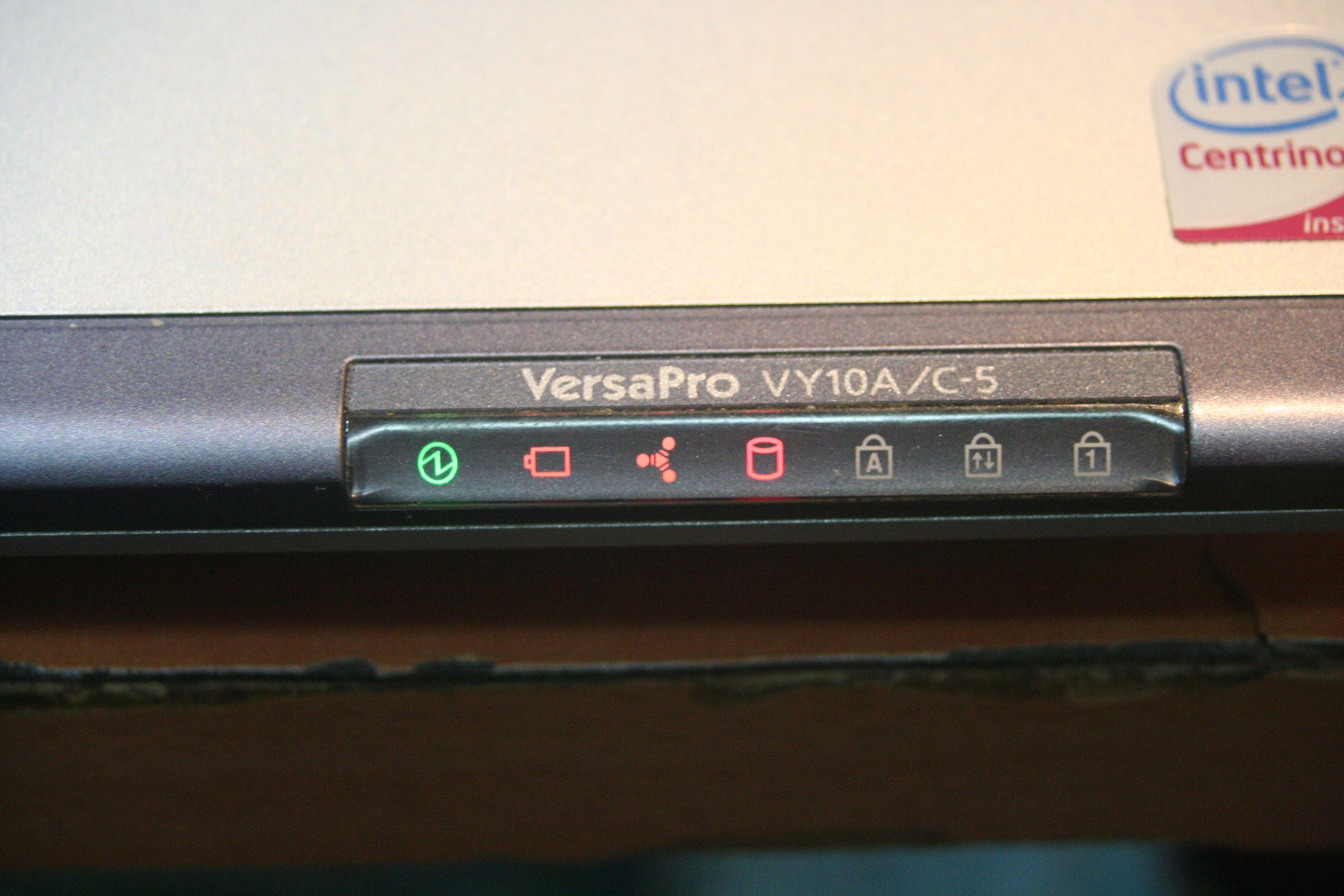

ついでですが、インジケーターの配色が変なのもお分かりになるでしょうか？
電源・ローバッテリー 青緑・赤（真紅と言う感じです）
WiFi 黄色（と言う名のオレンジ(笑)）
HDD 赤（真紅と言う感じです）
に変更してあります。外しやすいですよ。
私の手元にあるものは極端に大きさが違うので、両手に持って外してますが…
話がそれましたが、上は12Vから下げていく方向でどれくらいから使えるか試してみたところ、9.5V位から外部電源の認識が怪しくなりました。
9Vでは充電回路が働いてくれませんでした。
10Vというのは家の中ではなんとでもなりますが、車で充電となるとかえって厄介な電圧です。
かと言って12Vを10Vに落とすのって電圧差が少なすぎて結構面倒
インバーターで100Vを作ってアダプターというのが正攻法かな～
