ちょっとだけ電子工作…
以前に 以前に10Vの電源を何とかしてみた で書いたようにVY10A/C-5に10Vを供給するアダプターを作りましたが
昨日今日とアキバで材料を集めて仕上げました。
前回はバラックでテスターを当てて、電圧を調整していましたがパネルメーターを
組み込んだので、その手間はなくなりました。
ただ、パネルメーター用の電源が別に必要になるので

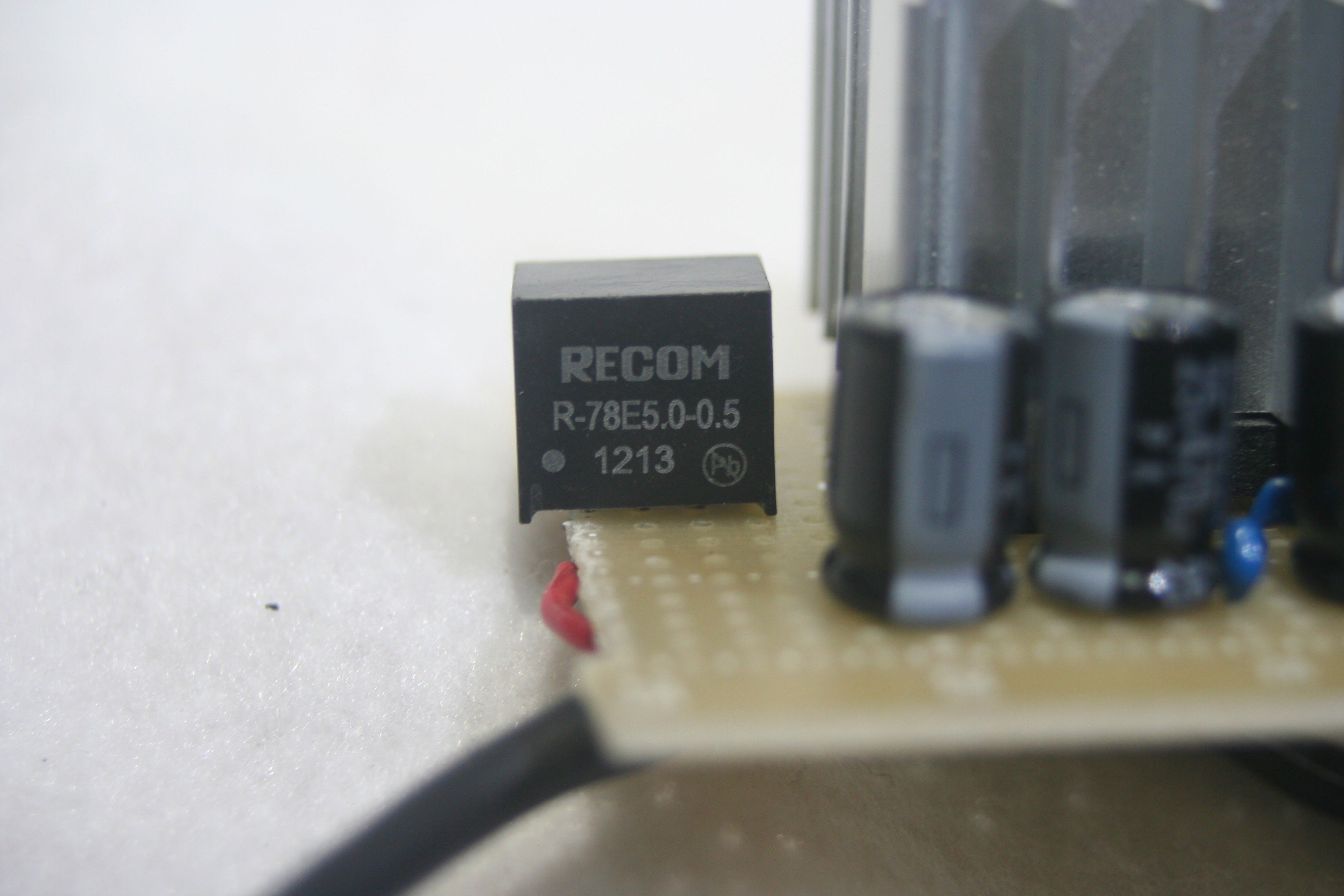

5Vのスイッチングレギュレーターを追加してパネルメーターに供給してます。

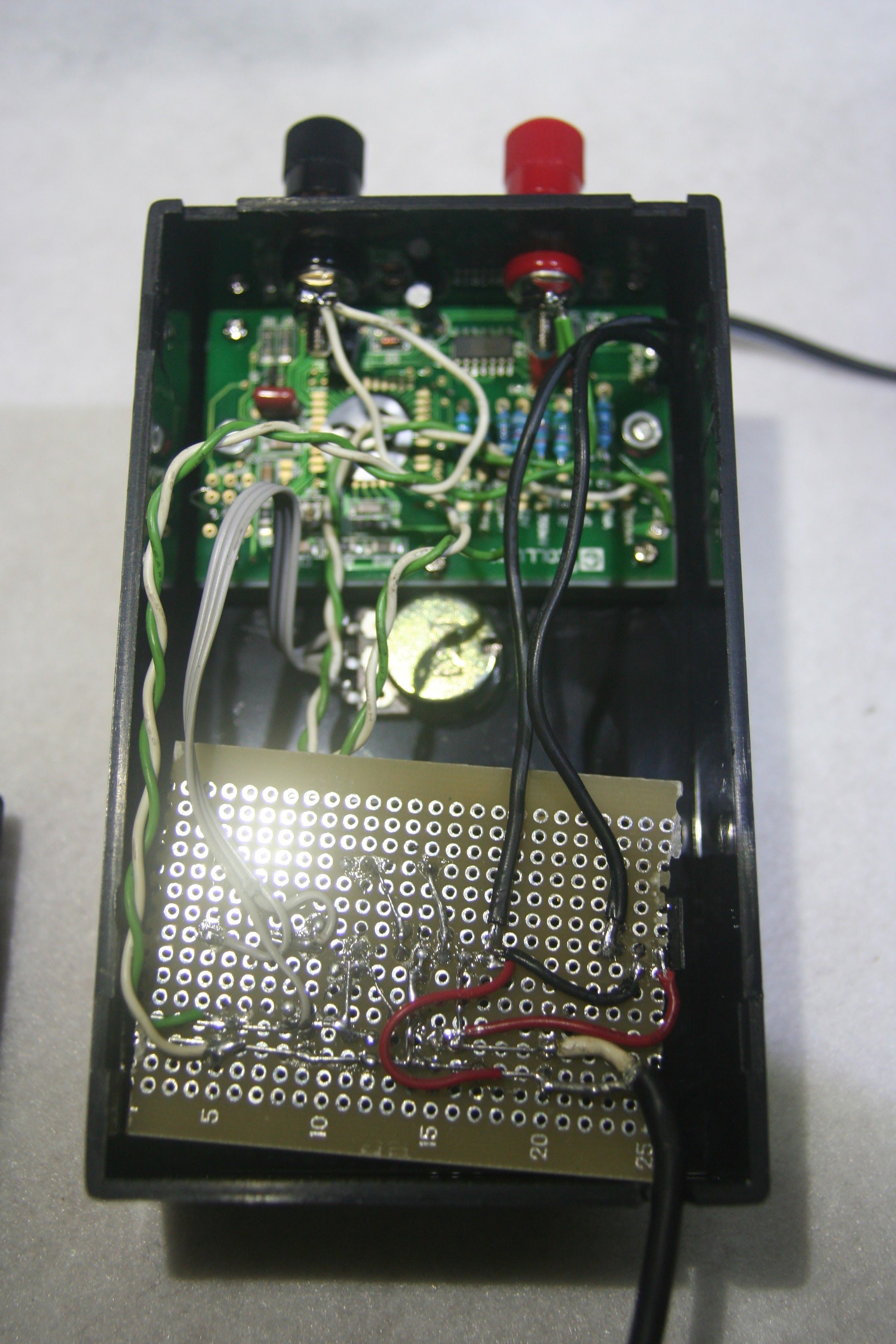

中身はこんな感じ…ありあわせの配線材を使っているので、なおさら汚く見えますね(^^ゞ
部品を載せたのは下側の基盤だけで、それもスイッチング電源ユニットに
入力と出力にコンデンサーを入れただけなんで、小学生の工作レベルです(汗)

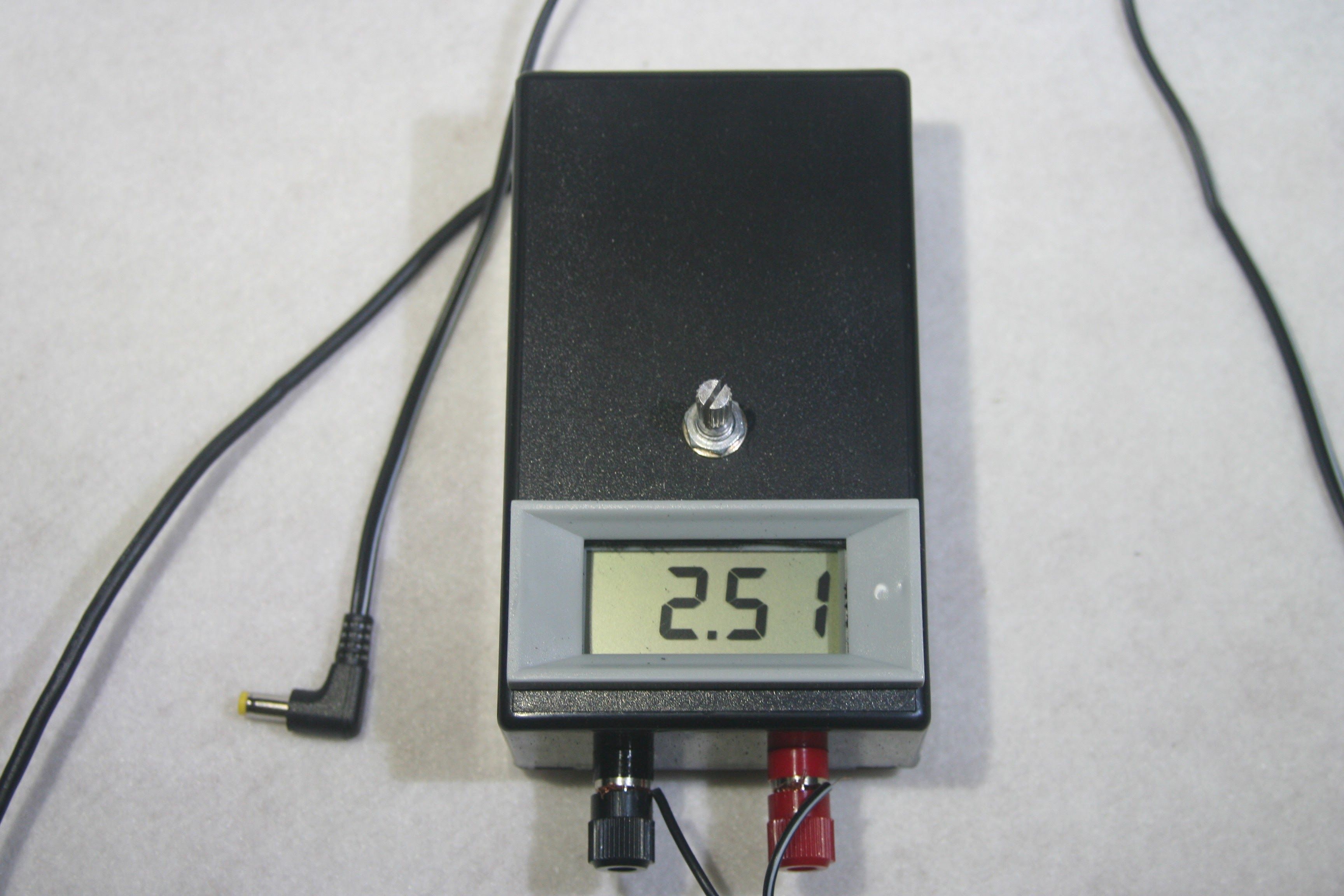

表だけ見れば結構立派に見えるんですがね～
電圧の調整範囲は
これが最低
これが現在の最高
12Vで3A流せるユニットなので、ちょっと実験で使うなら十分使えます
こんなふうに、ケースを加工して部品を組み込むなんてことは、しばらくぶりです。
以前は抵抗だのコンデンサーだのは、部屋に転がっていたんですが、今は
100KΩの抵抗一本出て来ません…ええ抵抗を数本買うためにアキバに行き直しましたとも(^^ゞ
…なので「昨日今日」なわけです。
以前に 以前に10Vの電源を何とかしてみた で書いたようにVY10A/C-5に10Vを供給するアダプターを作りましたが
昨日今日とアキバで材料を集めて仕上げました。
前回はバラックでテスターを当てて、電圧を調整していましたがパネルメーターを
組み込んだので、その手間はなくなりました。
ただ、パネルメーター用の電源が別に必要になるので
5Vのスイッチングレギュレーターを追加してパネルメーターに供給してます。
中身はこんな感じ…ありあわせの配線材を使っているので、なおさら汚く見えますね(^^ゞ
部品を載せたのは下側の基盤だけで、それもスイッチング電源ユニットに
入力と出力にコンデンサーを入れただけなんで、小学生の工作レベルです(汗)
表だけ見れば結構立派に見えるんですがね～
電圧の調整範囲は
これが最低
これが現在の最高
12Vで3A流せるユニットなので、ちょっと実験で使うなら十分使えます
こんなふうに、ケースを加工して部品を組み込むなんてことは、しばらくぶりです。
以前は抵抗だのコンデンサーだのは、部屋に転がっていたんですが、今は
100KΩの抵抗一本出て来ません…ええ抵抗を数本買うためにアキバに行き直しましたとも(^^ゞ
…なので「昨日今日」なわけです。
