2018.01.16

フィット GK5 ナビ･ドラレコ･バックカメラ取付

テーマ：車の整備(31)

カテゴリ：車

おはようございます、嫁です(*´ỏ`*)

ということで、ナビとドラレコ＋α取り付けです。

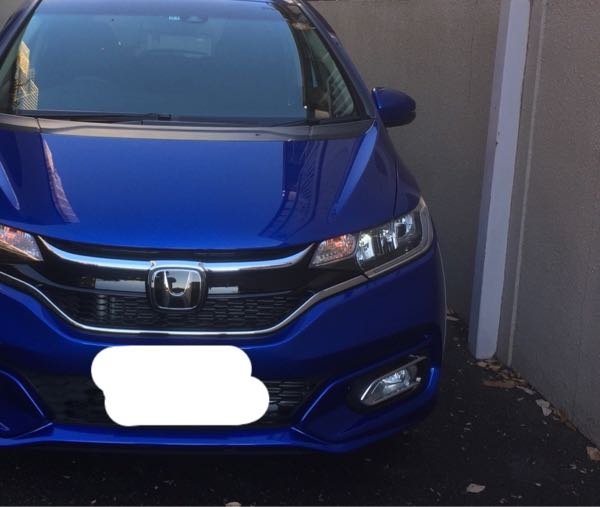

以前軽く触れましたが、実家の車の入れ替えで来たのがこの子

新車のフィットです。

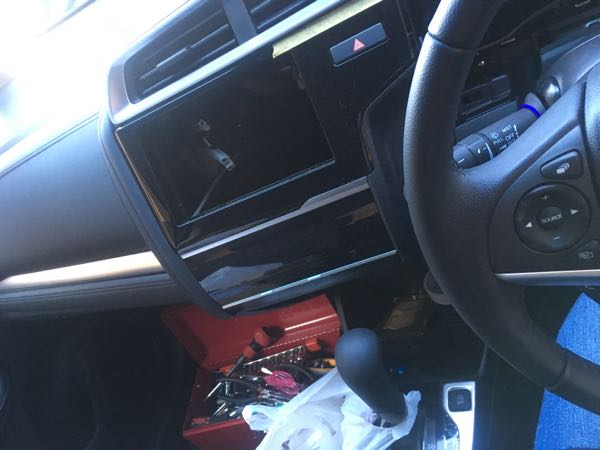

オーディオレスでお願いしたので、がらんどう

でも現行、完全なるオーディオレスってないようで、あるのは｢ナビ装着用スペシャルパッケージ｣というやつ。ナビ本体は無いけどETCとバックカメラは着いてくるんですね。ETCは装着済み、使える状態で来ます。バックカメラもカメラは装着済み、取り回し済みのカプラーも、この空洞の中に引いてくれてます。

カプラー配置もわかりやすく引いてくれてるので結構親切設計なのですが、それでも社外ナビ、ドラレコ、バックカメラ取付に必要なもの(別途購入すべきもの)は、

･GK5用の、社外オーディオ取付キット(小さな茶色いボール箱に、ステーやハーネスがセットで入っています。カー用品店で買えます)

･ステアリングリモコン接続ハーネス

どれがどれだか、いまいち…？という方は、カー用品店の店員さんに、フィットGK5に、これとこれを着けたくて、今これとこれは持っているのですが、どれを買い足せばいいですかね…？という感じで聞けば、適合調べて教えてくれるのでその方が確実です(^^)
持っているナビのメーカーと型式は写真でもいいので必ず伝えてください。着けられない場合もあるので…

あ！！あと、今回着けるのはカロッツェリアの楽ナビRZ77という型ですが、取付キットに入っているビスの一種類が合いません。着け方がおかしいのかも知れませんが、とにかく着かなかったので、4.5×16のビスをホームセンターで買い足しました。あまり主流でないのか、地元のオートバックスにはありませんでした。バラ売り無かったので、いっぱい入って、500円くらい。
自己責任ですが、ご参考までに。

【バックカメラ】

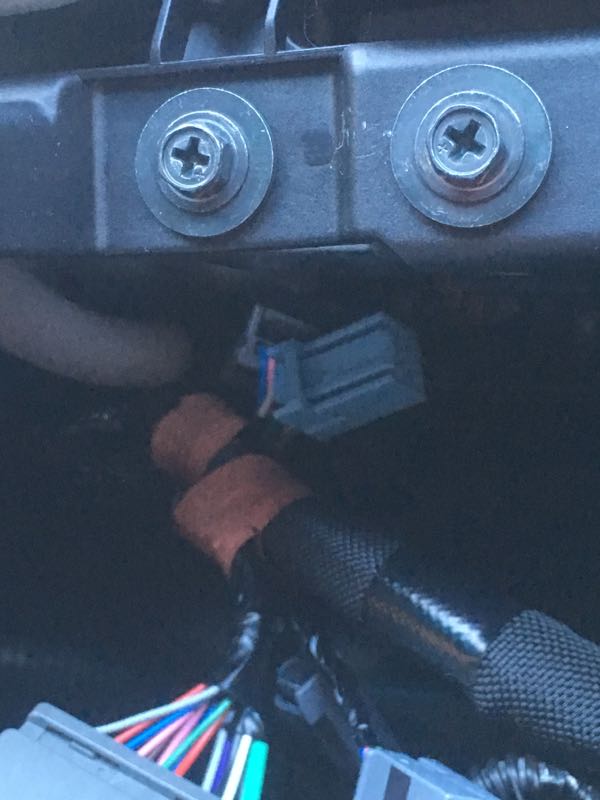

24ピンの側に一緒に束ねてある、この水色のカプラーがバックカメラのアダプターに繋がります。

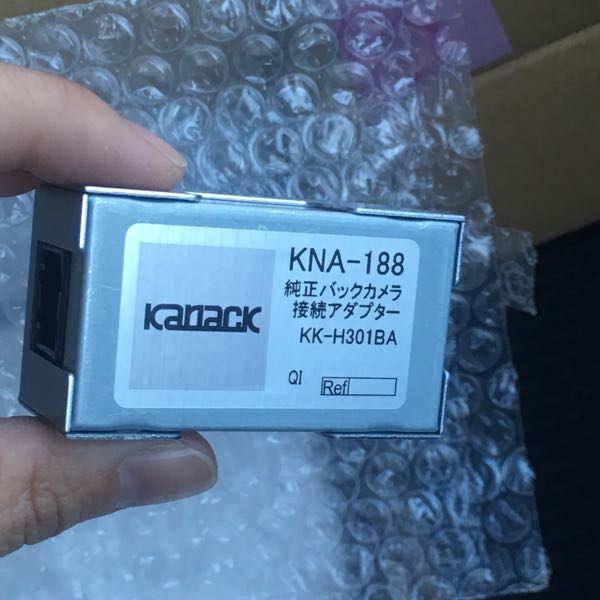

これがそのアダプター。手触りがモロ金属なので、養生してあげると喜ぶかも知れません。私はこいつが裸で暴れ回るのを想像すると鳥肌が立ったのでクッションテープでぐるぐるにしました。

アダプター用の説明書が一緒に入っているので見ながら、やってみてください。

【ステアリングリモコン】

必ずしも必要でないですが、これを繋ぐと、ステアリングを持ったまま左手でオーディオ操作ができて便利です。せっかくインパネ開けるので着けちゃいましょう。

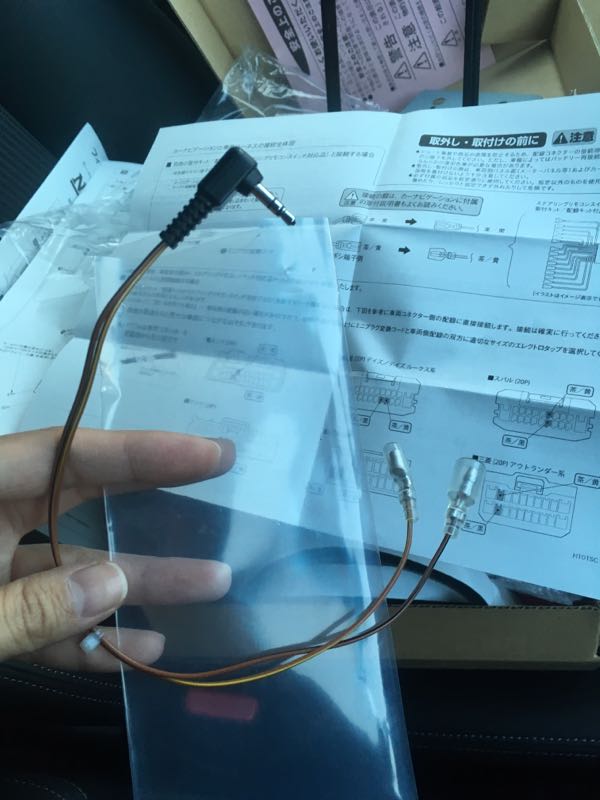

今回はカロッツェリアの楽ナビRZ77だったので、このハーネスのピンコネクタをナビ側左下、「W/S」(うろ覚えすみませんこんなかんじ)のとこに刺して接続します。

取付キットにはステー･ハーネス･ナビフレームなどが入っていますので、これがないとまず本体が着かないです。

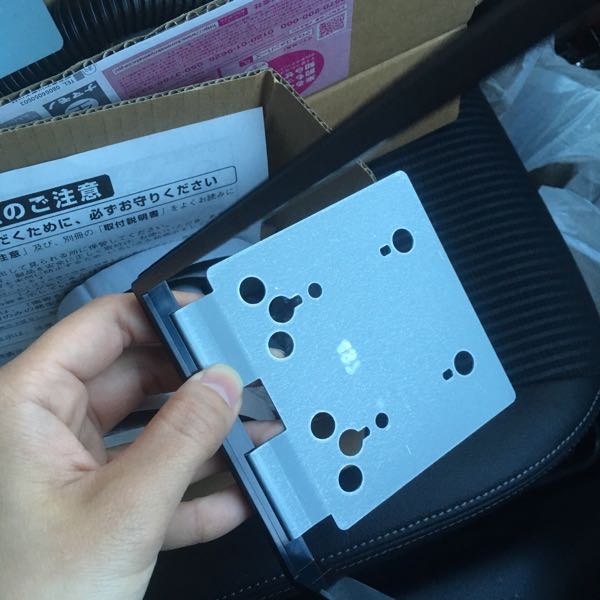

ステーは計4枚を組み合わせて、最終的にはインパネ自体に組む作りです。説明書が入っているので見ながらやってみてください。

やるぞ～

まず、インパネをバラして行く訳ですが…

新しい車にしては、割と良心的。

まず、ハンドルを一番下に下げたら、

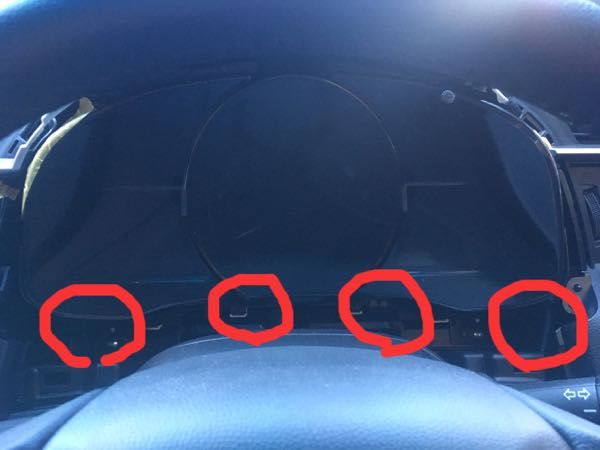

赤丸のように点的に、メーター下側に指をかけて手前へ引くとパキパキと爪が外れるので、徐々に上側へ指を滑り込ませてメーター周りを外します(写真はもう取れているところ)

そしたら、こんな感じで養生して(もうちょいしっかりやった方が安全です)

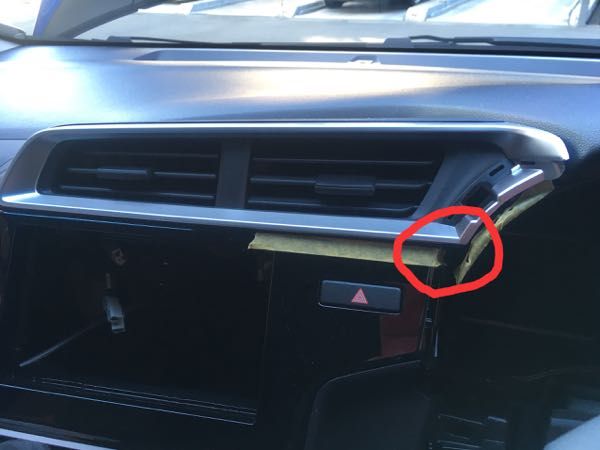

ここに内装剥がしを突っ込んで、支点にし、てこの原理で手前に浮かせるようにすると爪が外れるので、指が入るスペースができたら指を滑り込ませて優しく外していきます
結構硬めですが、新車のヴェゼルより柔らかいな、という感じ。
難しいければ、今限定で、ナビの空洞に左手を入れて裏から押すのも手。

画像が載せられないので次に続きます
