こんにちは！続きます。
オーケー

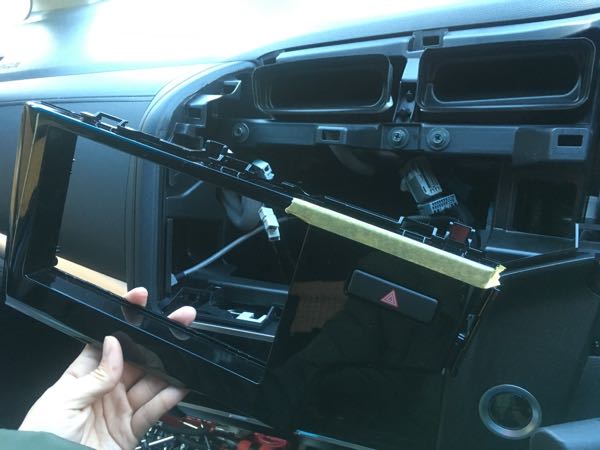

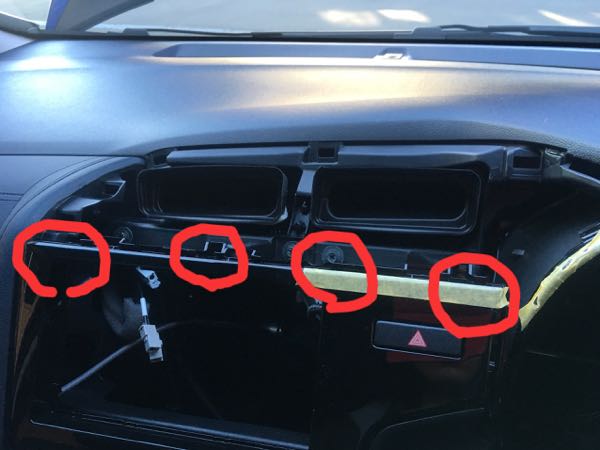

そしたらナビ周りのパネル外し。これも点的に、上部から丁寧に外していくのがポイント。
ドライバーでビスを外す作業がないので楽ちんですね。
オーケー

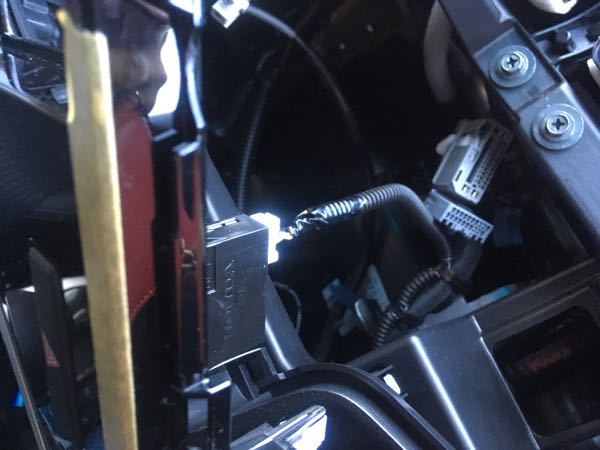

ハザード裏に小さなカプラーあるので、引きちぎらないでくださいね。
最後インパネはめるときも、忘れずに着けてあげてくださいね。

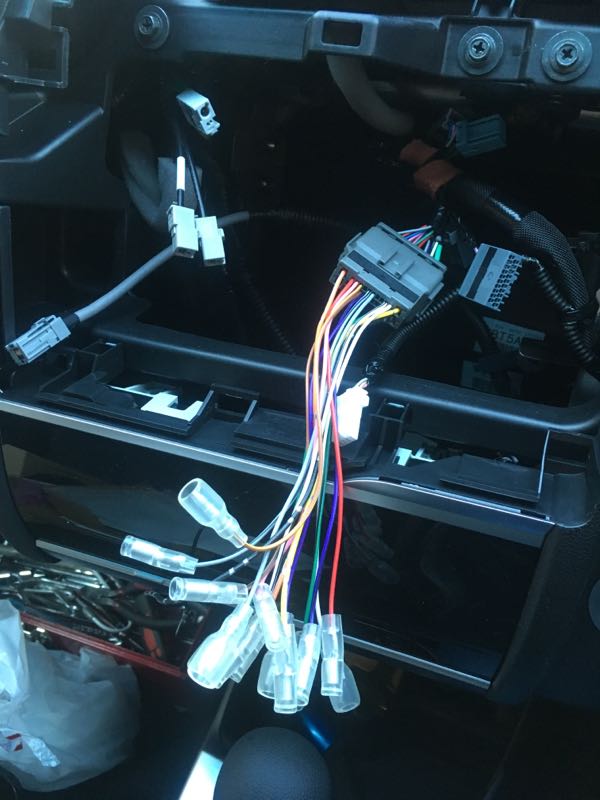

24Pカプラーをドーン

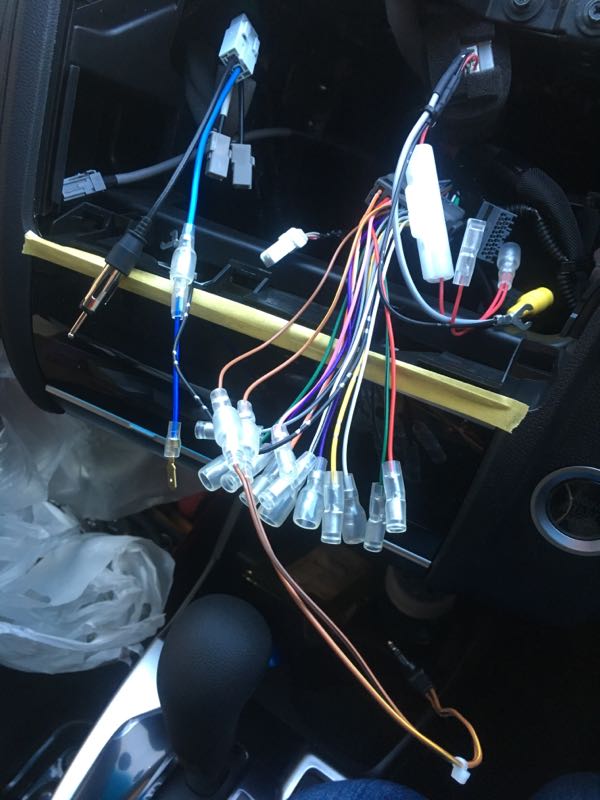

ステアリングリモコンのハーネスも、24Pから生えてる茶系のにフュージョン

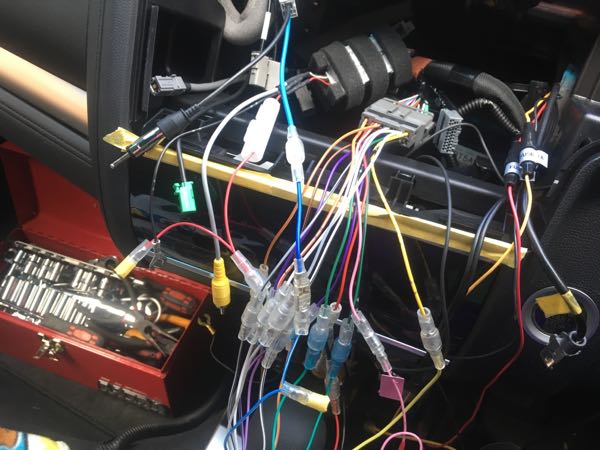

繋げていく…
今回、ドラレコと、ナビと、バックカメラで計3本ACCが必要なので、現状だと足りなくなりますので、二股ギボシが重宝します。カー用品店に売ってるもので充分ですし、自分で自作しても構いません。自作の仕方は、Youtubeってください。
配線スッキリ 電源分岐端子セット 二股三股ギボシ 分岐電源としても 8本セット
私は今回エーモンの2本入りを買ってきました。短いので取り回しがもたつかず便利です。
ちなみに、ドラレコの配線やGPSアンテナの取り回しは撮り忘れましたが、ドラレコのカメラ線をAピラー裏から回したい時、サイドエアバッグが着いているとピラーがとても取りにくい。なんたってクリップが特殊で硬いんですね。
なので、ウェザーストリップ(黒いゴム部)をベリベリと必要分だけ剥がし、ピラー上部を車内側へ向かって浮かせれば充分スペースは取れるので、その状態で線を通し、軽く叩くようにピラーを戻して終わらせました。ヘタに外してクリップが壊れたら面倒なので…
この場合も、中で線が暴れないように適宜養生してあげてくださいね。簡単に、クッションテープでぐるぐるでもいいと思います。
天井から助手席側Aピラーを通って下りてきた配線は、グローブボックス裏を通してナビ裏からニョキ。
フィットのグロボ外しは相変わらず簡単です！
ドライバーいりません(^^)
開けて、左右から内側に押すようにしながら更に開けロックを外したら、あとは下側が2箇所はまっているだけなので引っ張ればモリっと取れます。
長くて余っている線は適宜束ねて養生･固定してください。
それがこの、茶色い線

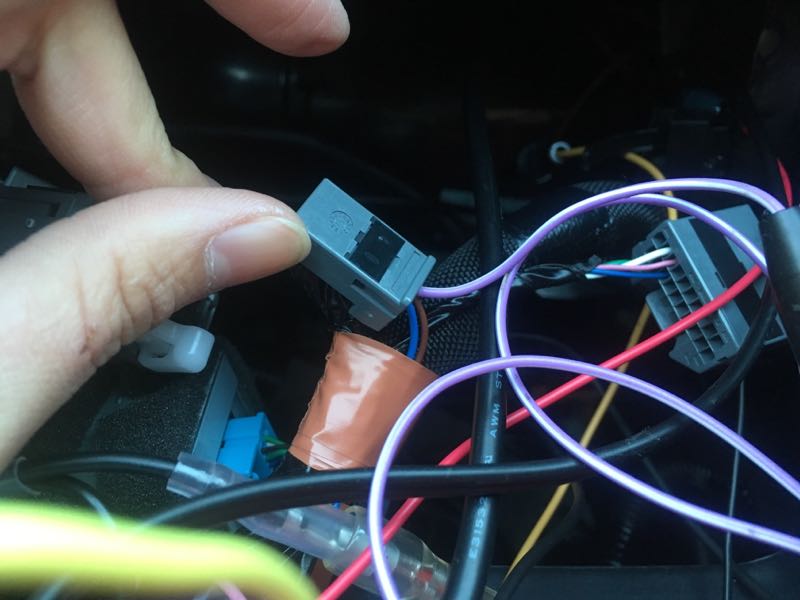

カプラー自体は、24Pの近くに一緒に束ねてあります。これに、ナビから生えているリバース信号線(今回は、紫白の長～い線でした)を繋ぎます
車速信号は、ナビ側のピンクの線と、24Pのピンクの線同士を繋げばOKです。
繋ぎ終えたら、インパネを組む前に導通確認ですが、
★バックカメラやドラレコはナビの設定画面からONにしないと映りません
以上を踏まえた上でやらないと、バックカメラに切り替わらない…車速信号線は正しく繋がってるのにエラーが消えない…といったハマりが生じますので気をつけてください。
何を隠そう私も車速信号でハマりました。どう考えてもここしか繋ぎようないのに、でかでかとエラーが…断線かいな…と診断に時間を使ってしまいまして、半べそでググッたらセンサー学習…それな…
詰んだらセンサー学習リセットです。覚えておきましょう。
それでも｢接続を確認してください｣が出る場合は、繋ぎ方が違いますので、直しが必要です。
参考までに、24Pのメスカプラーを配線側から見て、下段左から3番目の青い線が車両側から来ている車速信号線です。オーディオメーカー等のHPでも、イラストで確認出来ますので、覗いてみてください。

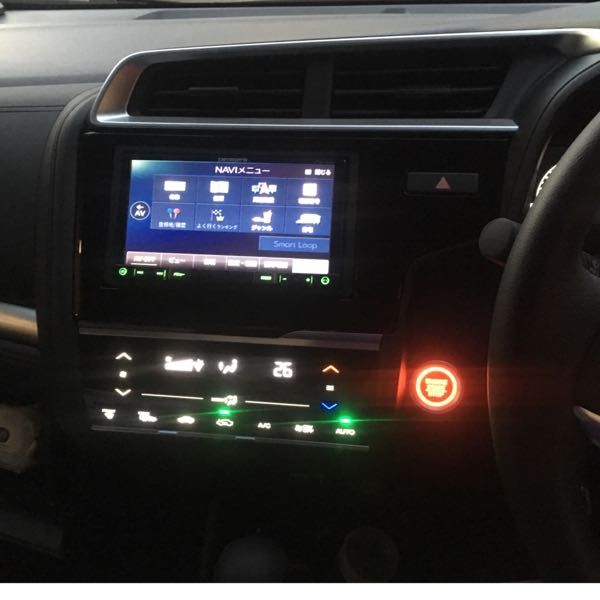

ということで無事にナビ･ドラレコ･バックカメラの正常作動を確認できたら、インパネを組んで指紋を拭いておしまいです。最初にも触れましたが、ハザードのカプラーをお忘れなく。
