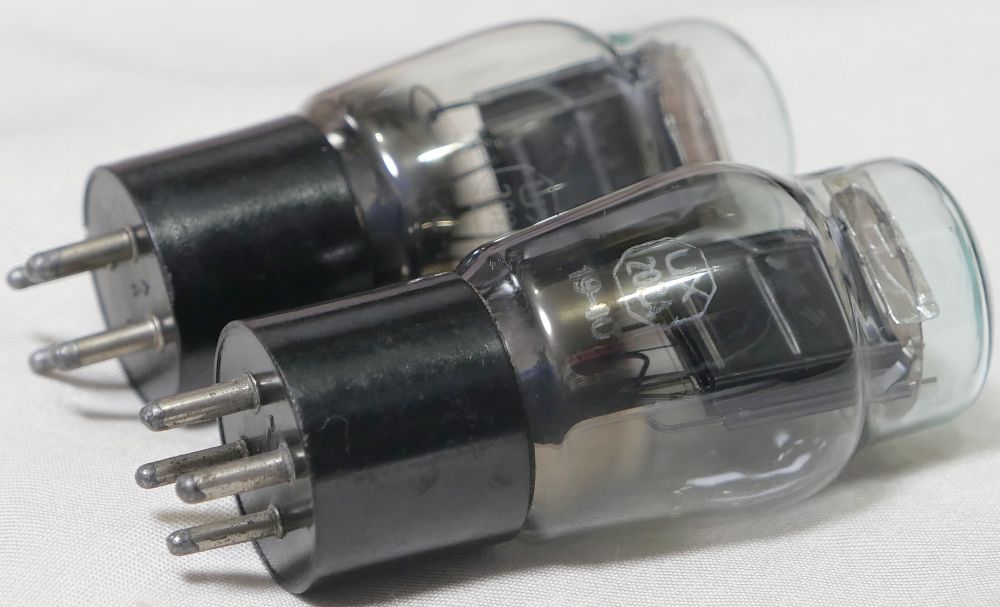

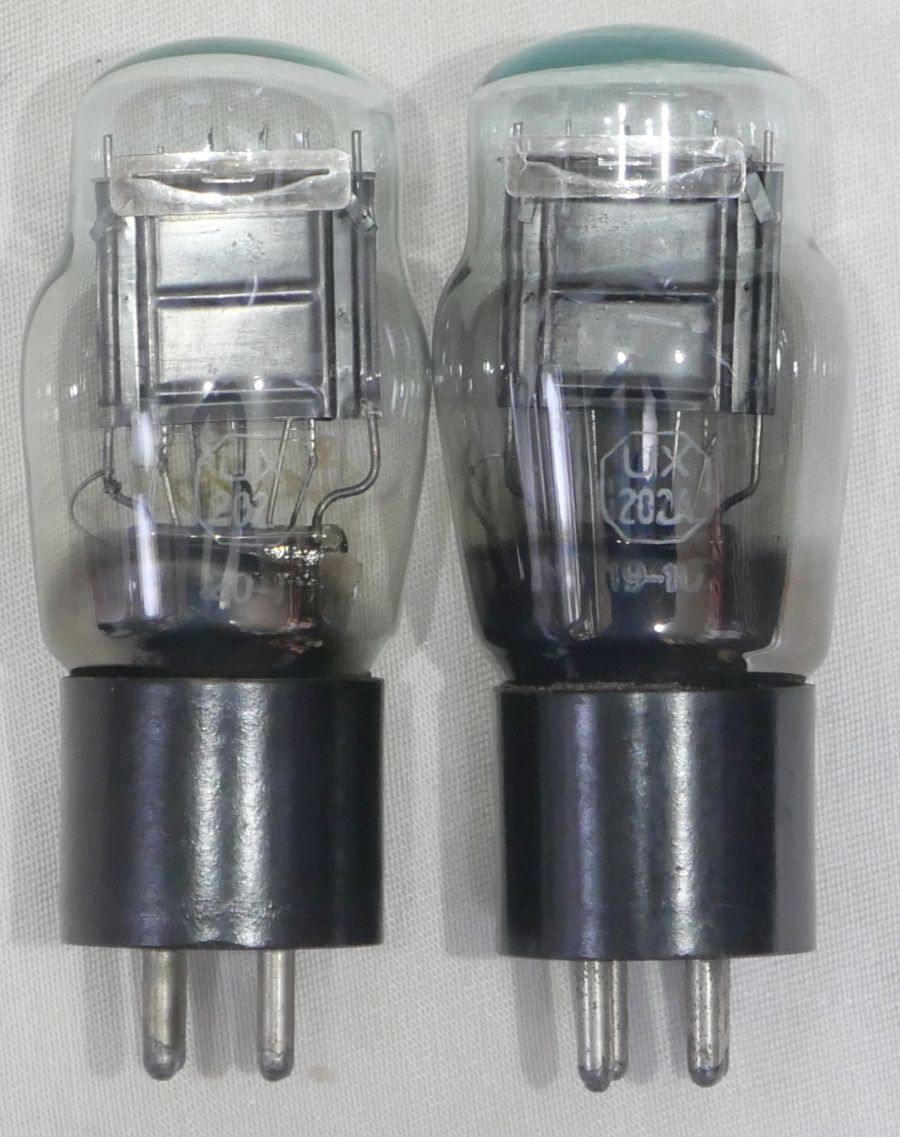

マツダ（東芝）のUX202Aという真空管を紹介します。
10族のなかでも古い部類になります。
202Aのプレート損失は大体8W程度。
小さいですよね。
当然ながら大きな出力はのぞめません。
規格は 「送信管202～209」 が参考になりそうです。

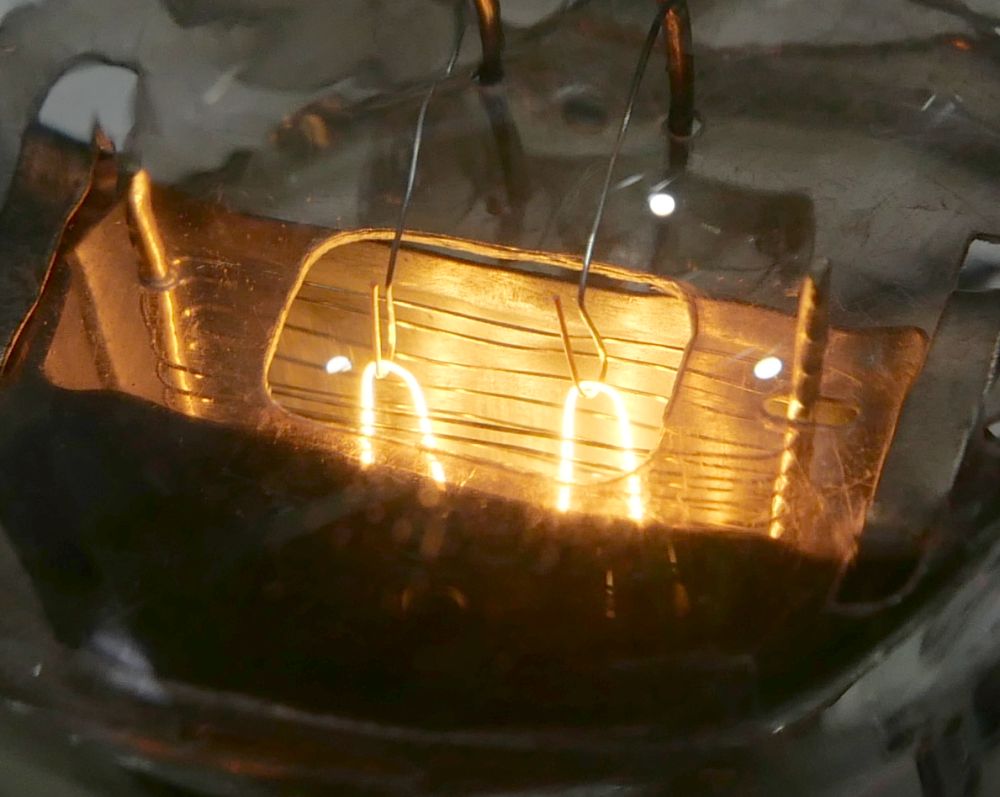

UV202の古い時代はフィラメントが7.5V3.25Aだったそうです。純タングステンでしょうね。
202Aの頃はトリタンで今の10族同様7.5V1.25Aです。

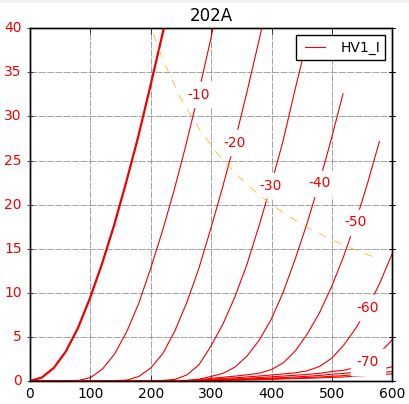

【1本目】
Ef=7.5V, If=1.24A
Ep=350V
Eg=-23.7V
Ip=16.98mA
rp=5006Ω
gm=1686μS
μ=8.4V/V

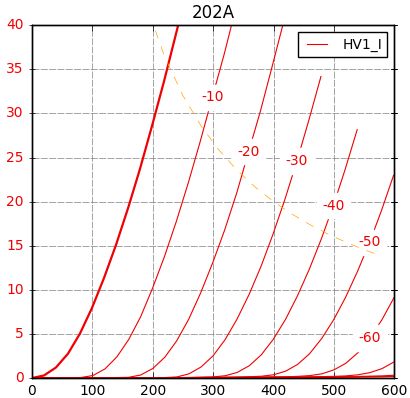

【2本目】
Ef=7.5V, If=1.24A
Ep=350V
Ip=17.14mA
rp=4539Ω
gm=1766μS
μ=8.0V/V
350V掛けて-24～-26V程度のグリッド電圧で17mA流し14kΩ負荷で0.7W弱です。
10族のなかでも古い部類になります。
202Aのプレート損失は大体8W程度。
小さいですよね。
当然ながら大きな出力はのぞめません。
規格は 「送信管202～209」 が参考になりそうです。
UV202の古い時代はフィラメントが7.5V3.25Aだったそうです。純タングステンでしょうね。
202Aの頃はトリタンで今の10族同様7.5V1.25Aです。
【1本目】
Ef=7.5V, If=1.24A
Ep=350V
Eg=-23.7V
Ip=16.98mA
rp=5006Ω
gm=1686μS
μ=8.4V/V
【2本目】
Ef=7.5V, If=1.24A
Ep=350V
Ip=17.14mA
rp=4539Ω
gm=1766μS
μ=8.0V/V
350V掛けて-24～-26V程度のグリッド電圧で17mA流し14kΩ負荷で0.7W弱です。
