サブバッテリーシステム作るのに収納する為の棚作り
仕事で使用してる車なので、作業する時間がなかなか取れず実際には一週間位かかりました。

図面などは特になしで現物加工でサブバッテリー幅が収まるギリギリで作成する事に。
材料は近くのホームセンターで購入して棚制作開始。

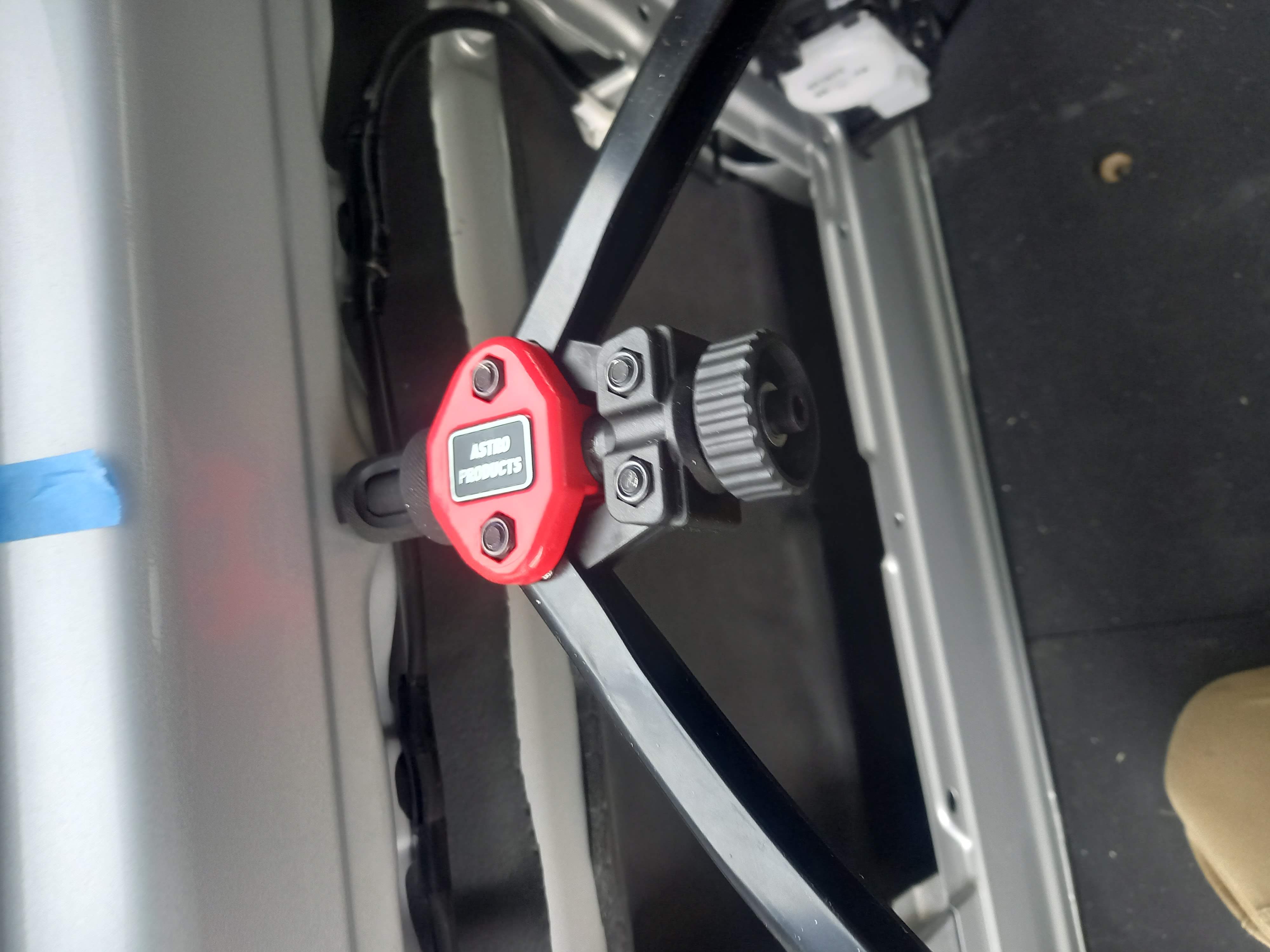

棚の固定は床にある荷かけフックついたボルト2本と、内装パーツの釣り付け穴を利用してブラインドナットを付けて固定する事に
​
AP ハンドナッター M3〜M10 ｜ ハンドナッター 手動工具 ナット 取り外し 金属板 ​

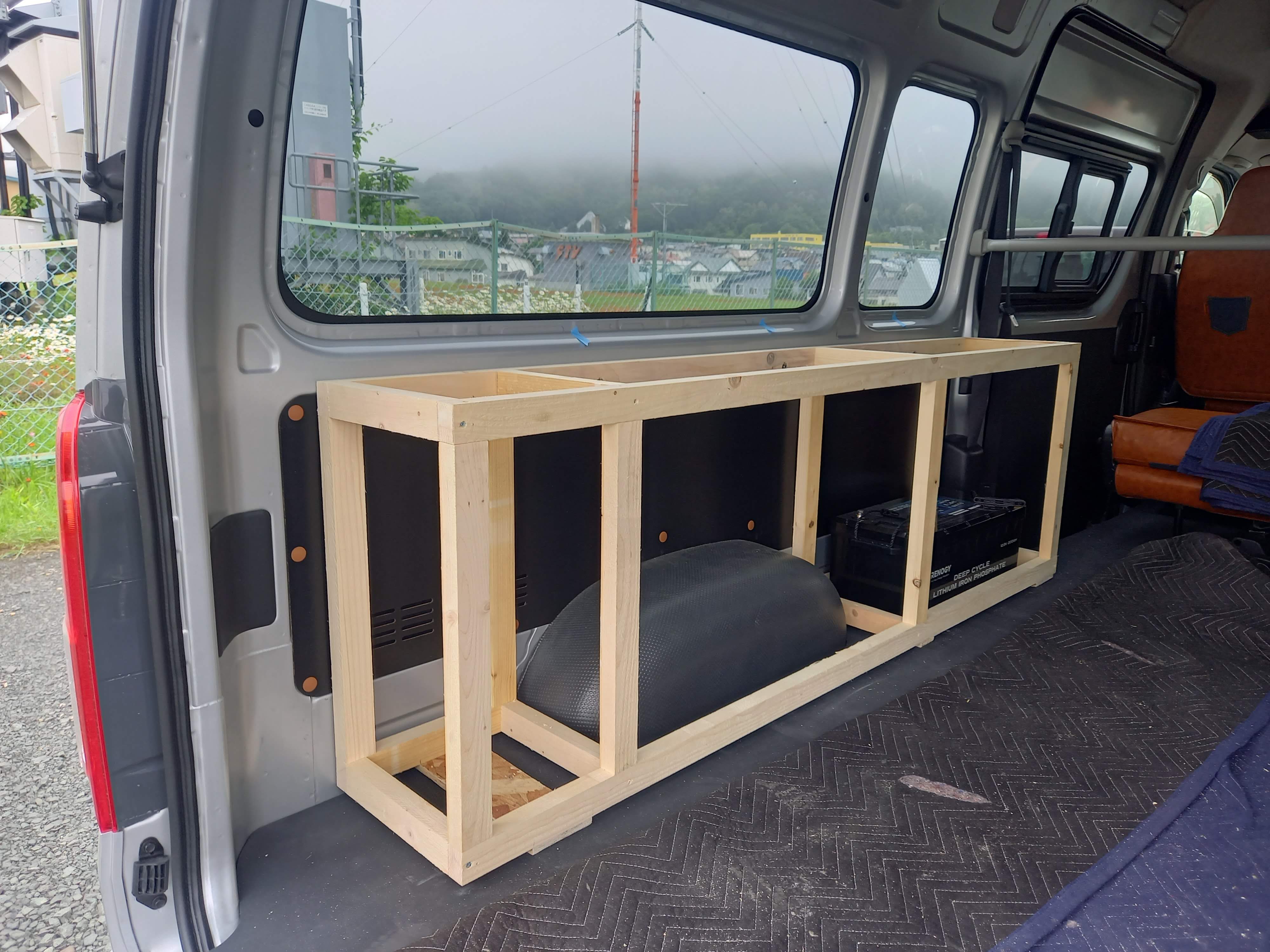

乗せたり降ろしたりして細かい調整して


ハンドナッターで付けたブラインドナットのボルト留め　3か所固定

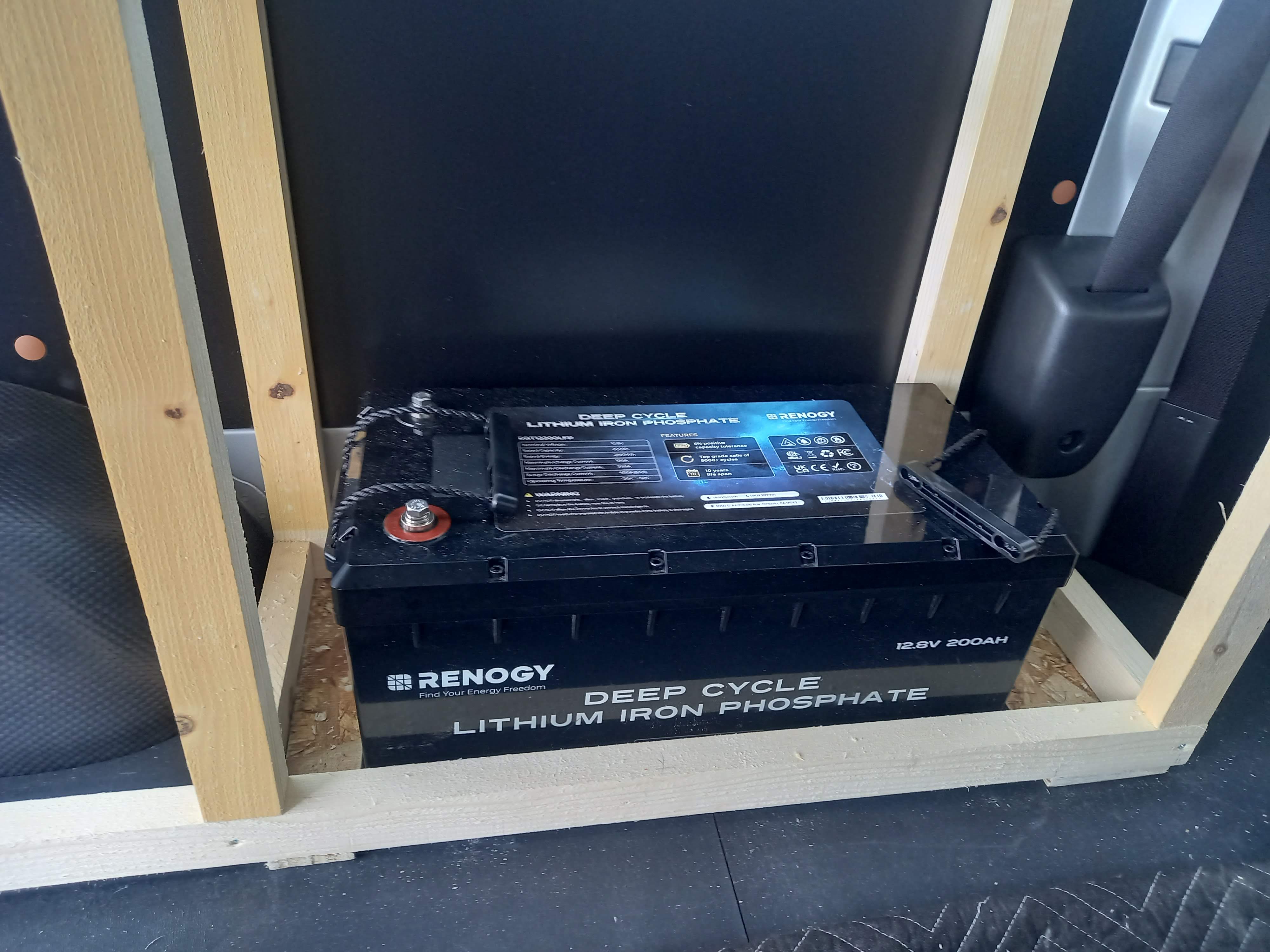

バッテリー乗せてみる。　バッテリーの上にインバーターとか設置する棚を作る予定

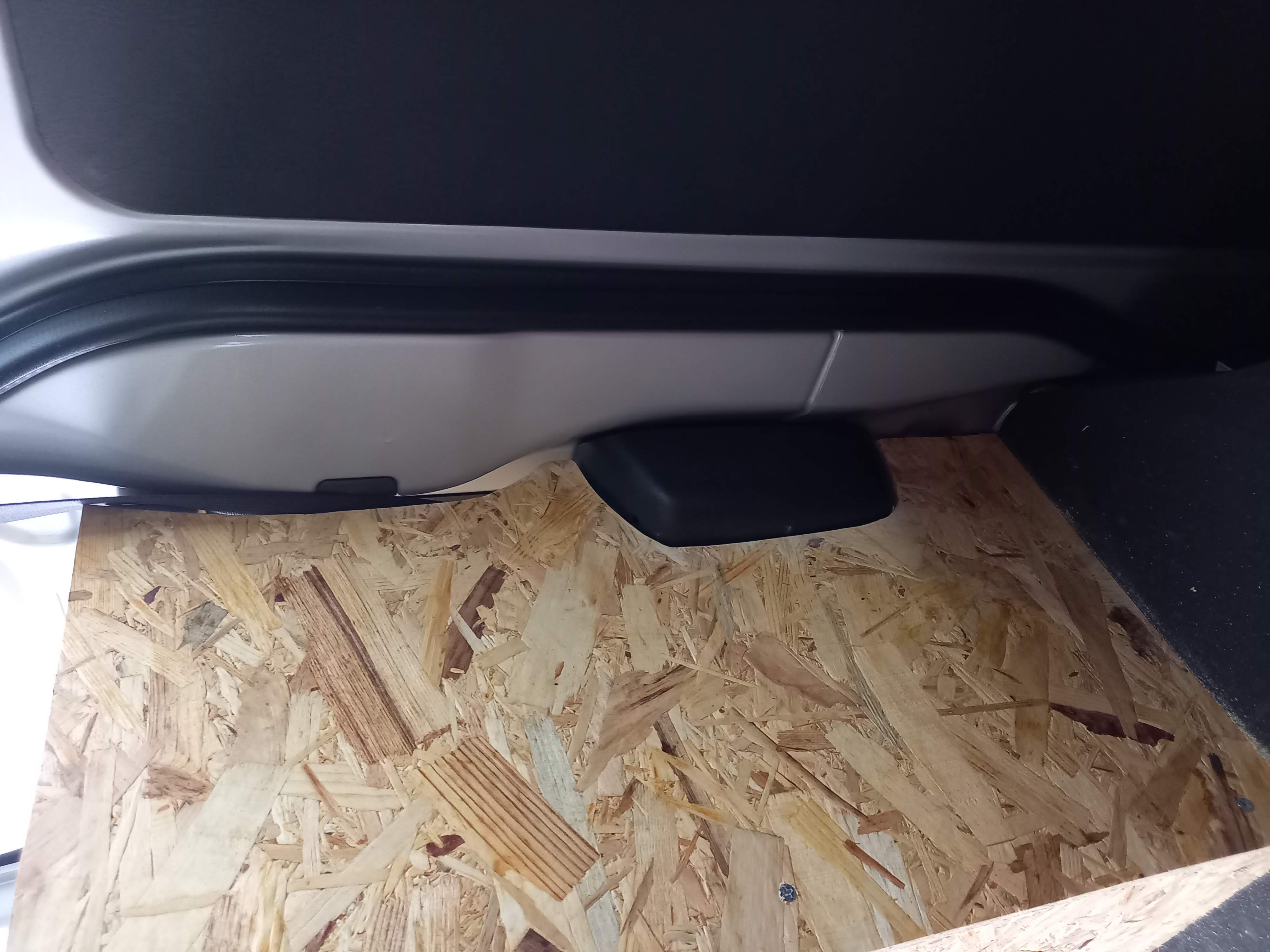

側面の板　外廻りは傷とか目だたなくて良さそうかな～とＯＳＢ合板で作成

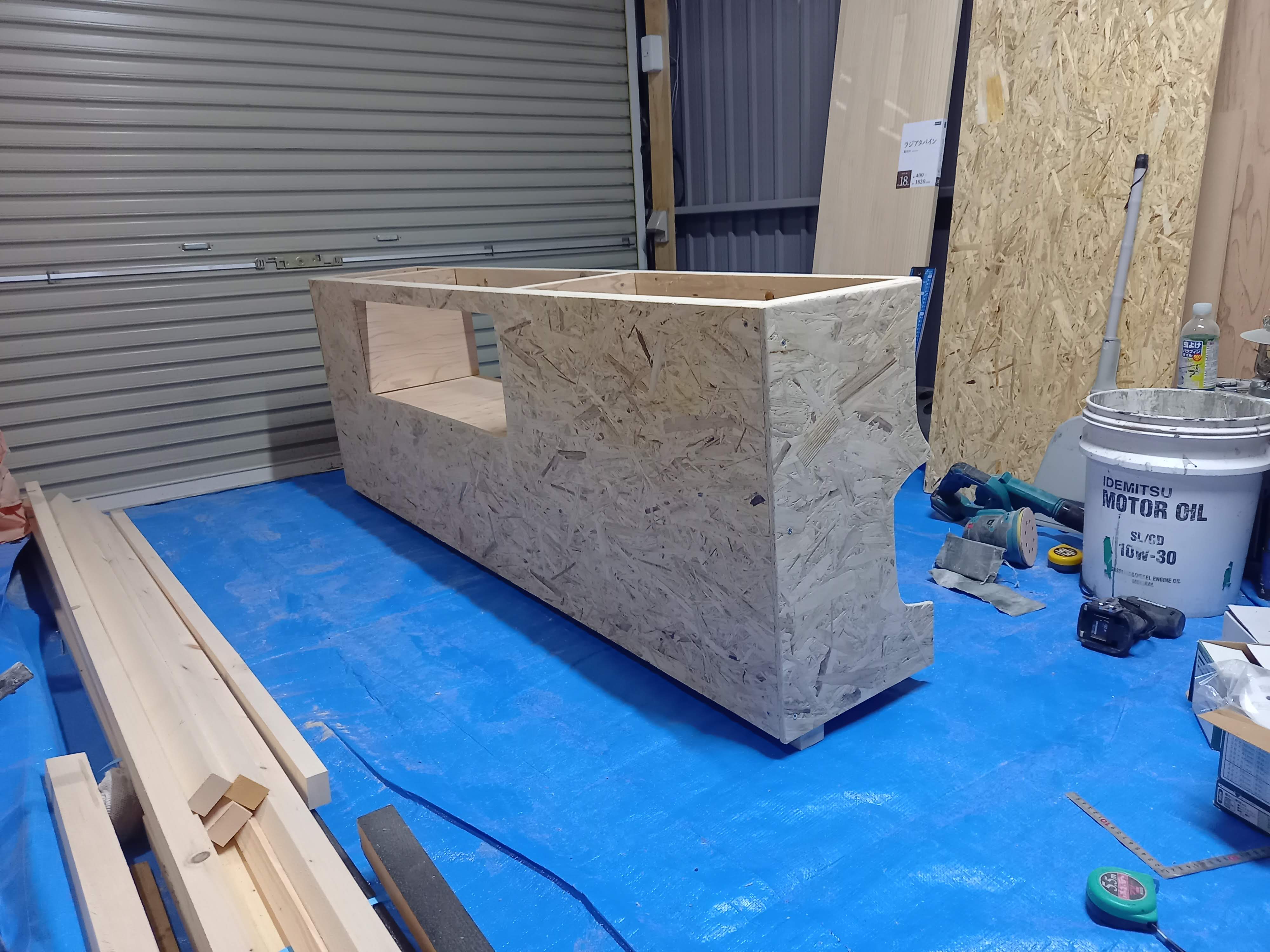

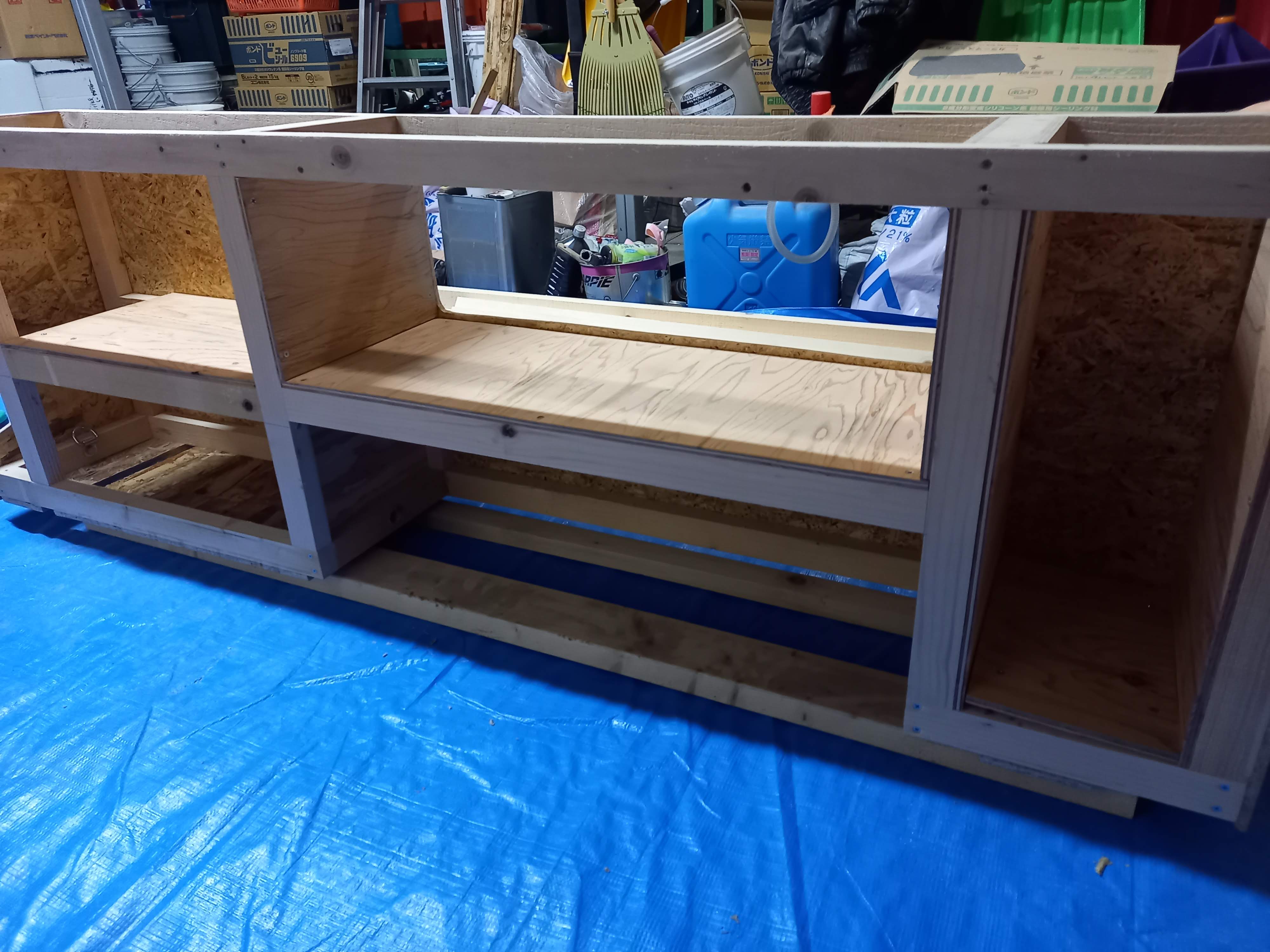

棚途中経過

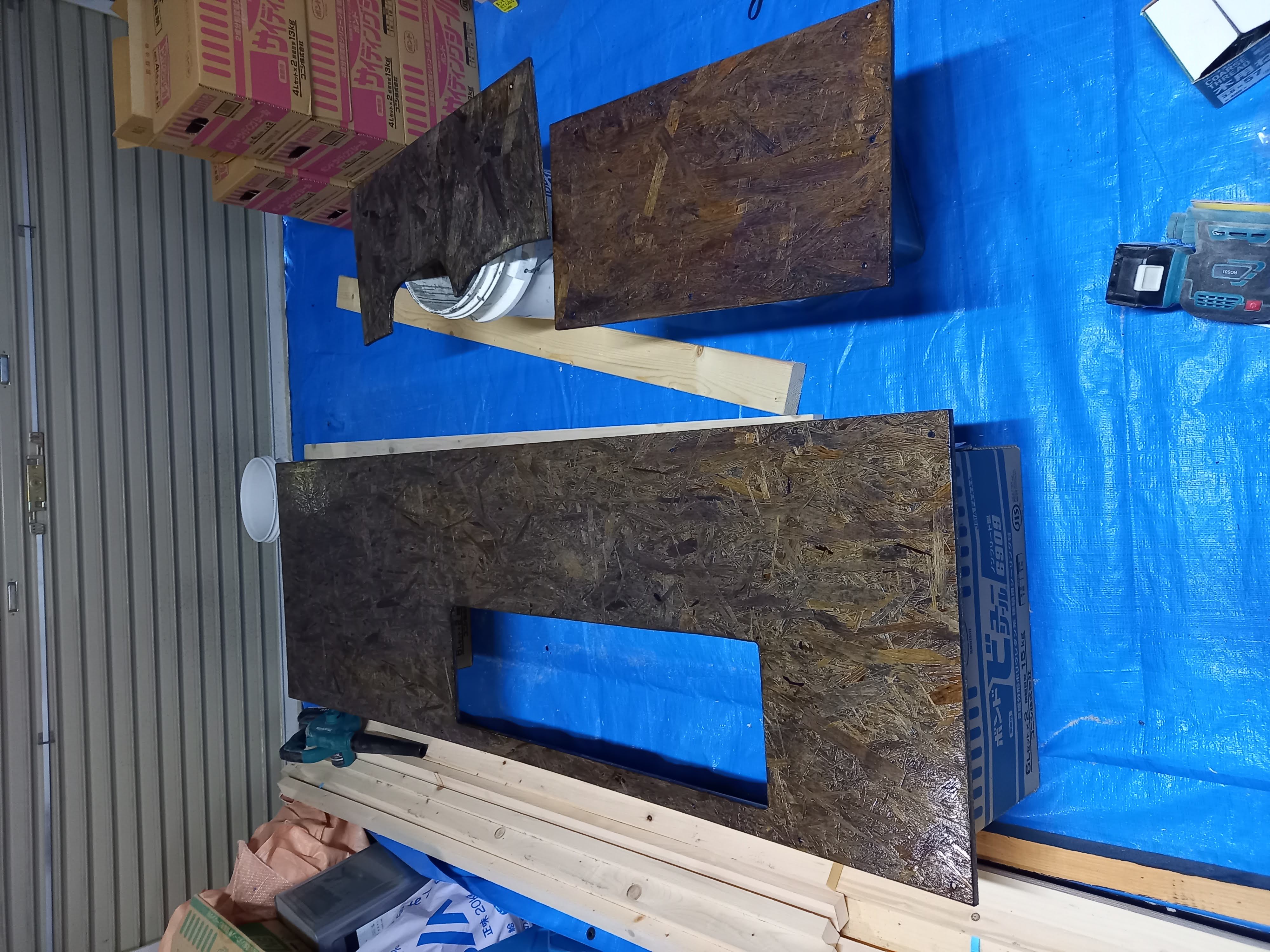

着色してニス塗っときました。

​
カンペハピオ 油性ウレタン着色ニス チーク 1．6L ​

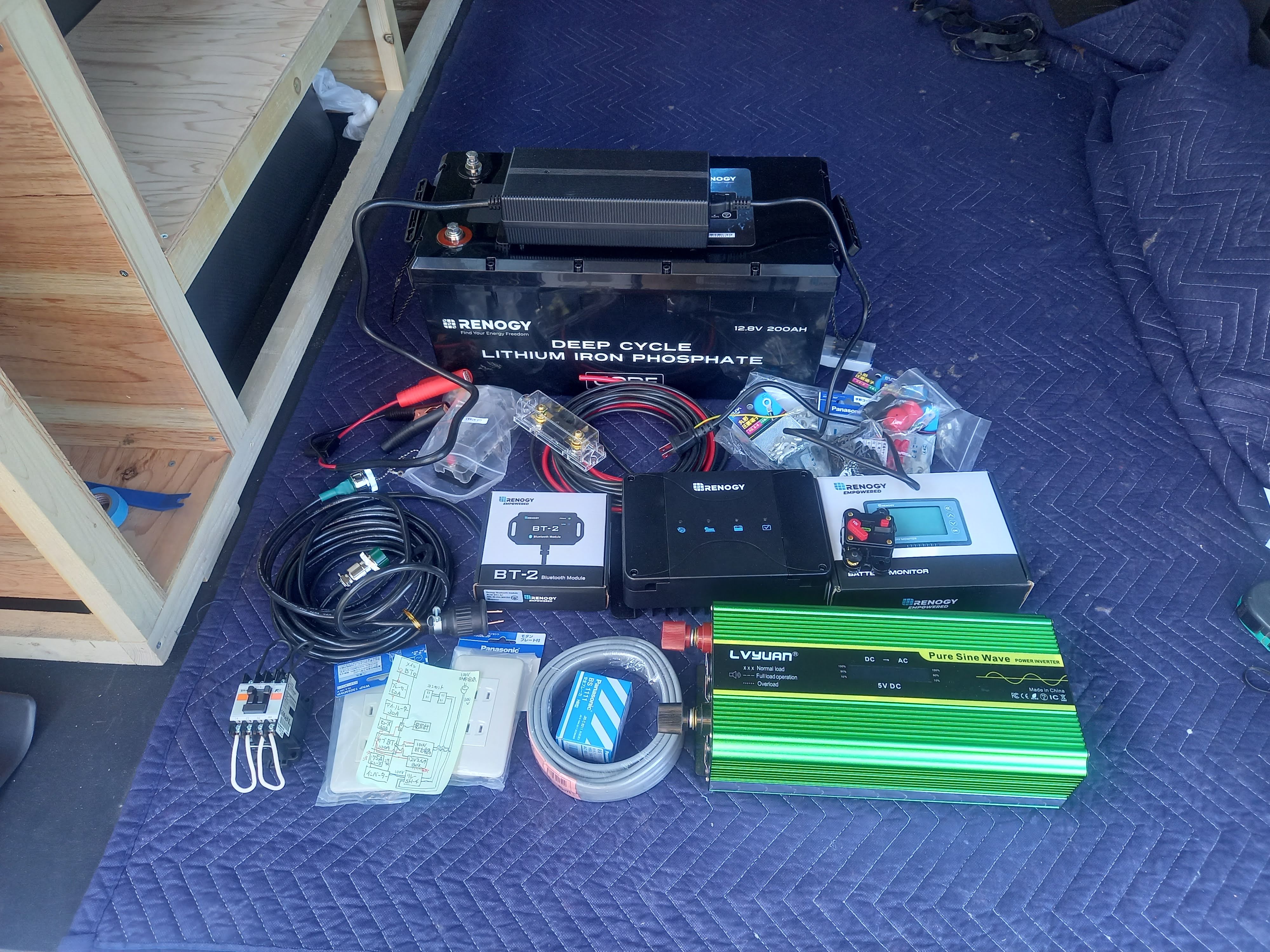

数日後、電気工事開始

​
レノジー RENOGY MPPT走行充電器 12V 50A MPPTチャージャー内臓 DCCシリーズ ソーラーパネル充電器 メインバッテリー/サブバッテリー同時充電可能 サブバッテリーチャージャー キャンピングカー適用 アイソレーター バッテリータイプ設定可能 ​
​
【2024新商品】レノジー RENOGY リン酸鉄 リチウムイオンバッテリー 電池 12V 300Ah Core LT(ヒート機能付き) シリーズ 大容量 BMS保護 サイクル5000回以上 PSE技適認証取得 最大8台並列 ​
​
RENOGY カー インバーター 純正弦波 12V 2000W 最大3000W 50/60Hz切替 日本電化製品向け USB出力 DC AC 直流 交流 変換 リモコン機能付き 車中泊グッズ スマホ充電 アウトドア 自動車 地震 防災用品 キッチンカー キャンピングカー ​
​
レノジー RENOGY RBM500 バッテリーモニター 電圧計＆電流計 多機能 高精度/リアルタイム監視 500Aシャント付き 電圧範囲10〜120V 多種類バッテリー対応可 バッテリー 残量計 サブバッテリーモニター アラーム設定 ​
​
【DC HOME日本語対応可能】レノジー RENOGY BT-2 Blutoothモジュール スマートフォン アダプター RJ45ポート Rover Eliteシリーズ適用 走行充電器適用 スマートリン酸鉄リチウムイオン提供 遠隔データ確認 ​
充電器 12V バッテリーチャージャー 20A AC-DC充電器 操作簡単 PSE認証済み ​​
レノジー RENOGY ANLヒューズホルダー 30A/40A/60A/80A/100A/300A バッテリー?インバーター間用 ヒューズボックス 車トラック用 ヒューズ 太いケーブル対応

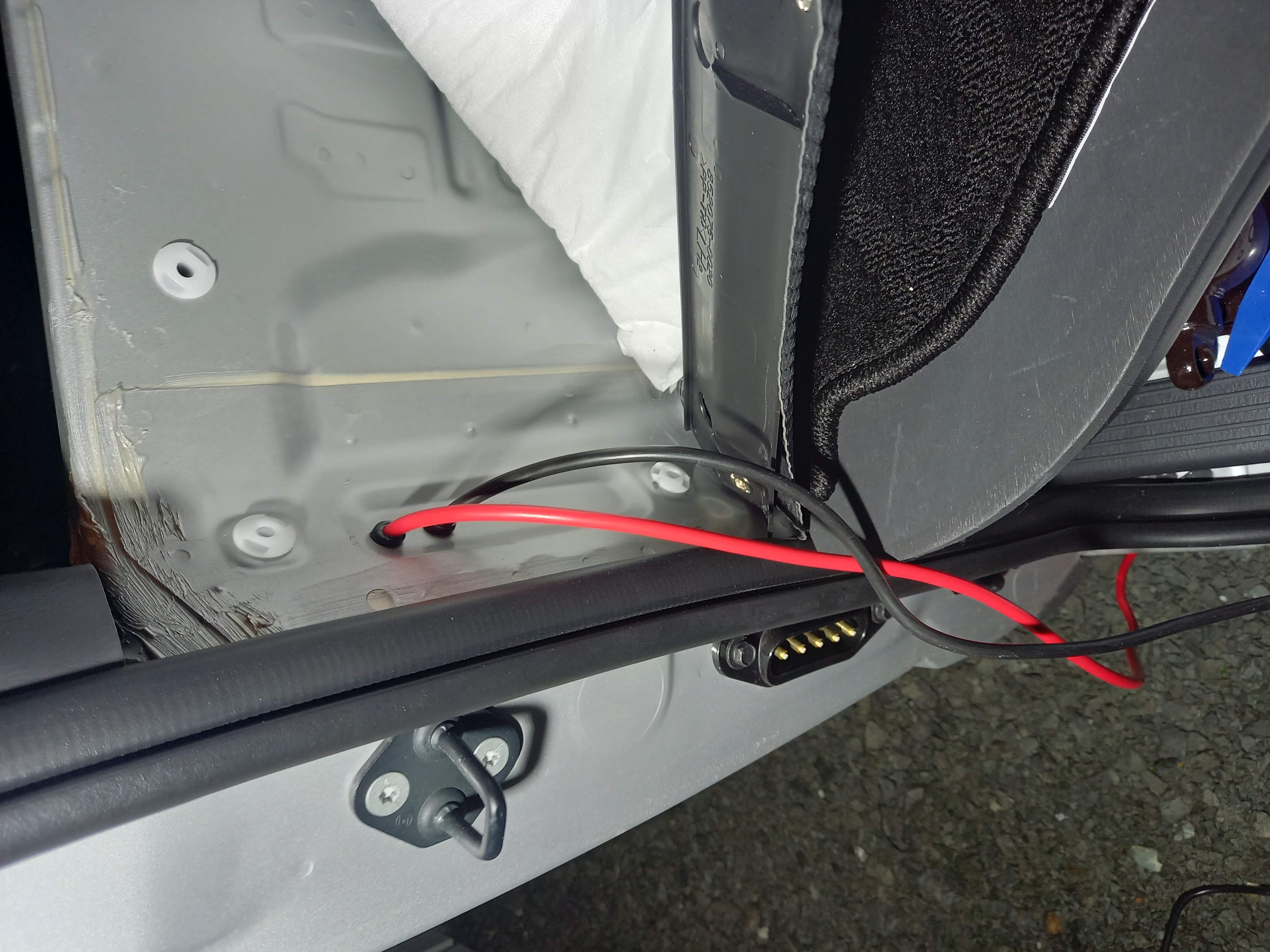

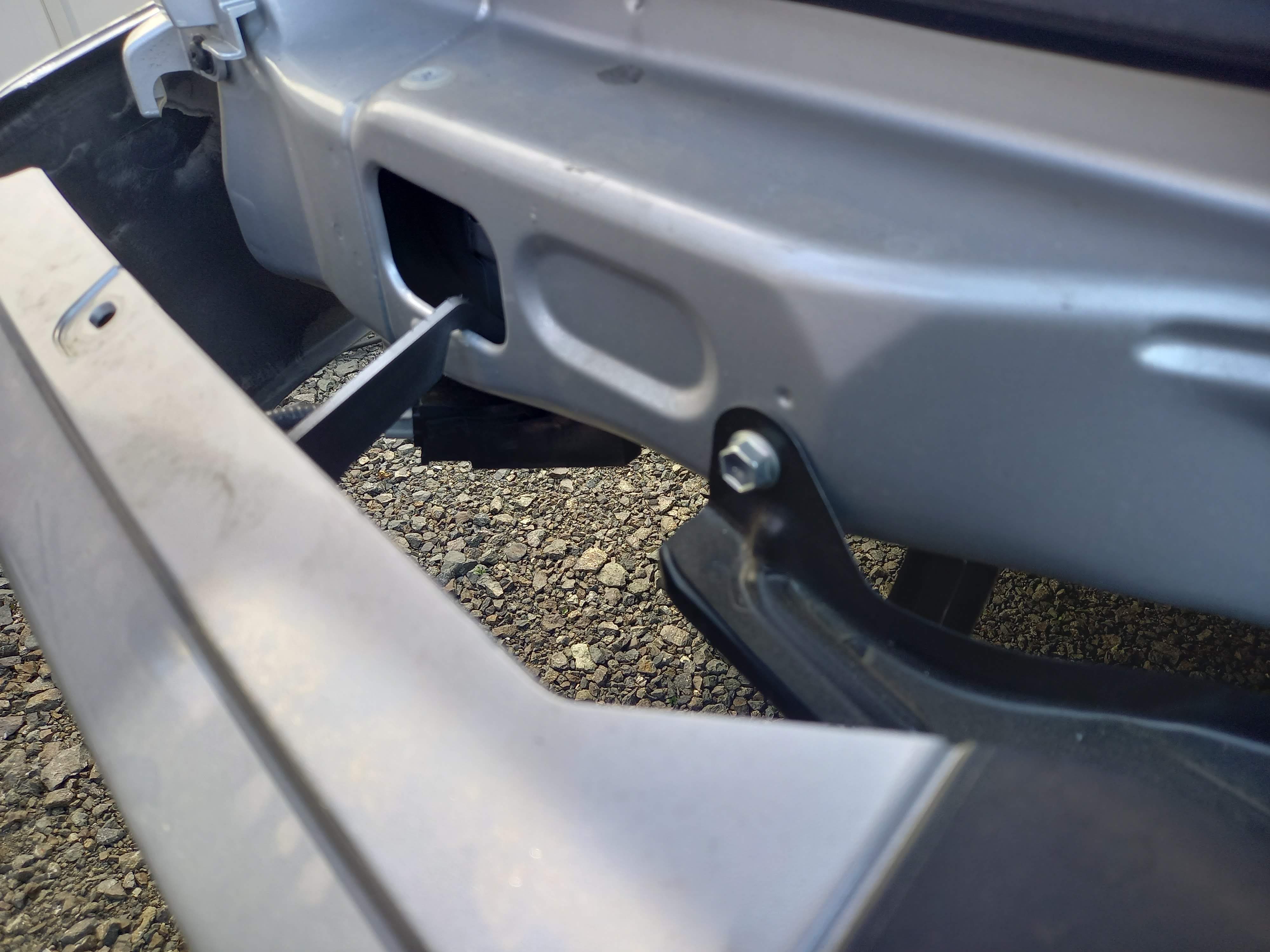

バンパー外して外部電源取付けの為配線通しておいて


メインバッテリーから走行充電器までの配線通し


配線を繋いでって。

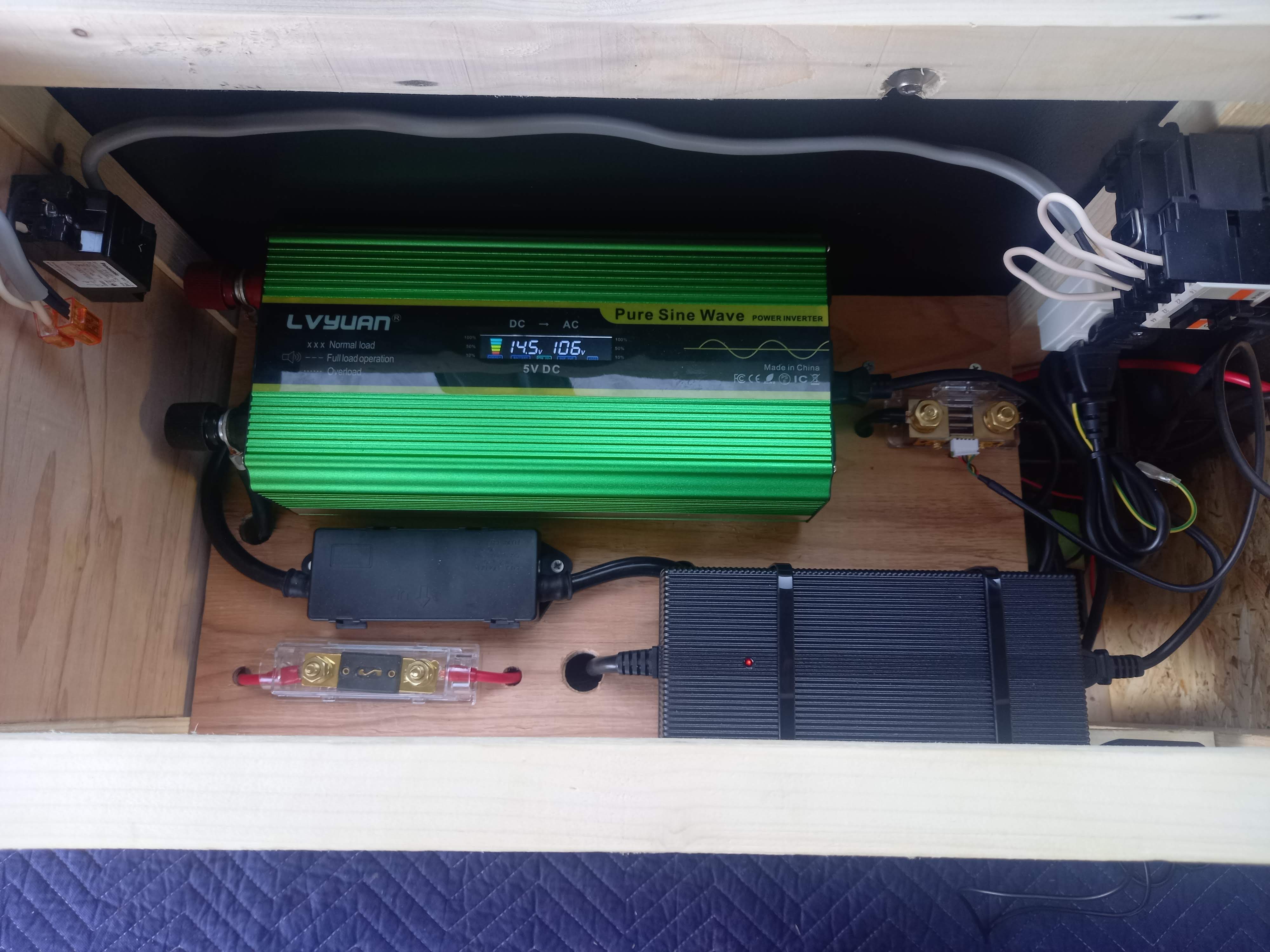

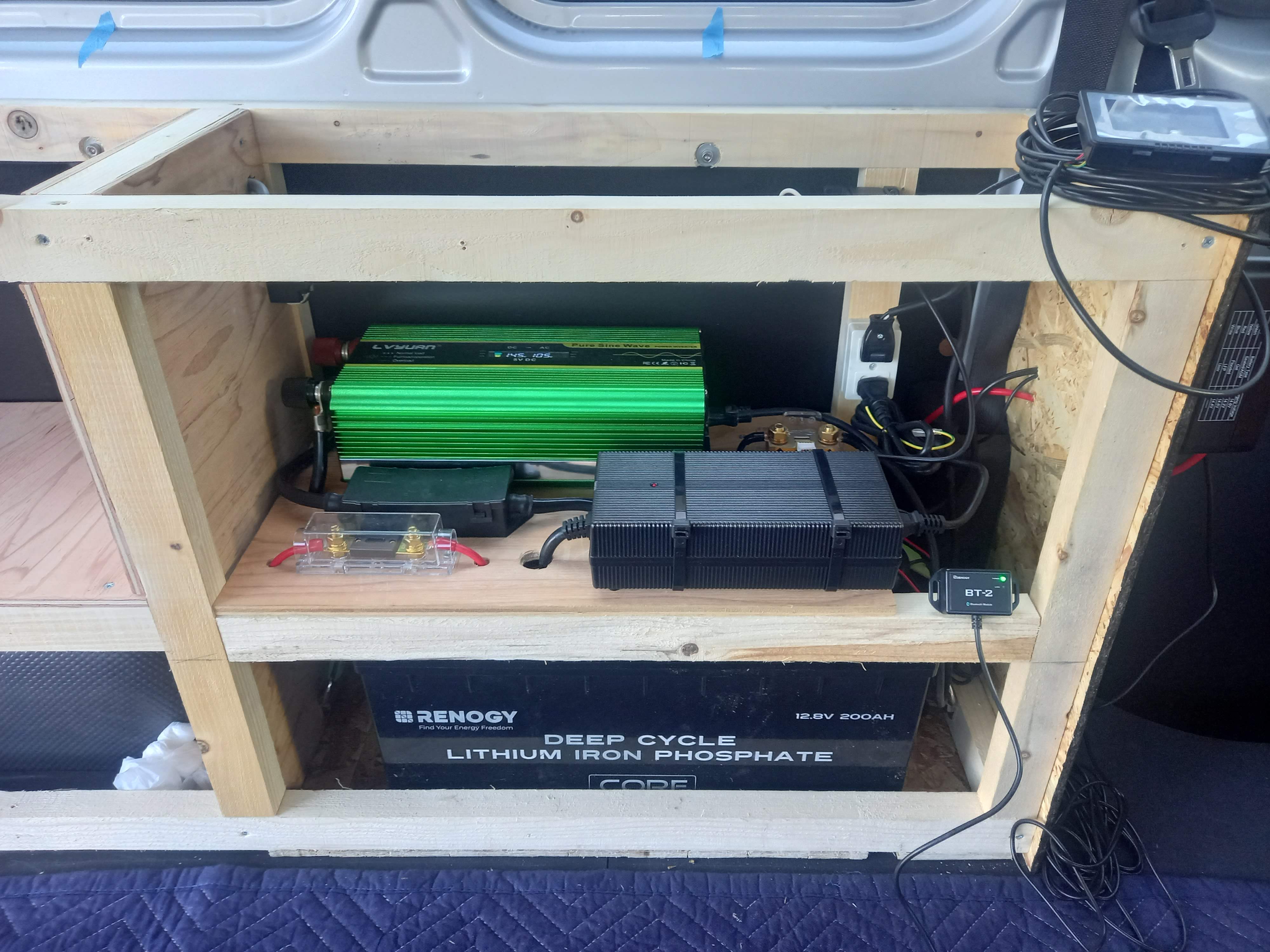

全然写真撮ってなかったのでいきなり完成(^o^)
サブバッテリーはバンドでガッチリ固定してあります。


今後、まだ配線増える予定なので、上フタ開けると簡単な修理や変更は出来るようにしときました。
リョクエンインバーター、2日後で故障したので、後日、このスペースに収まる他メーカーの物に積み替えました。

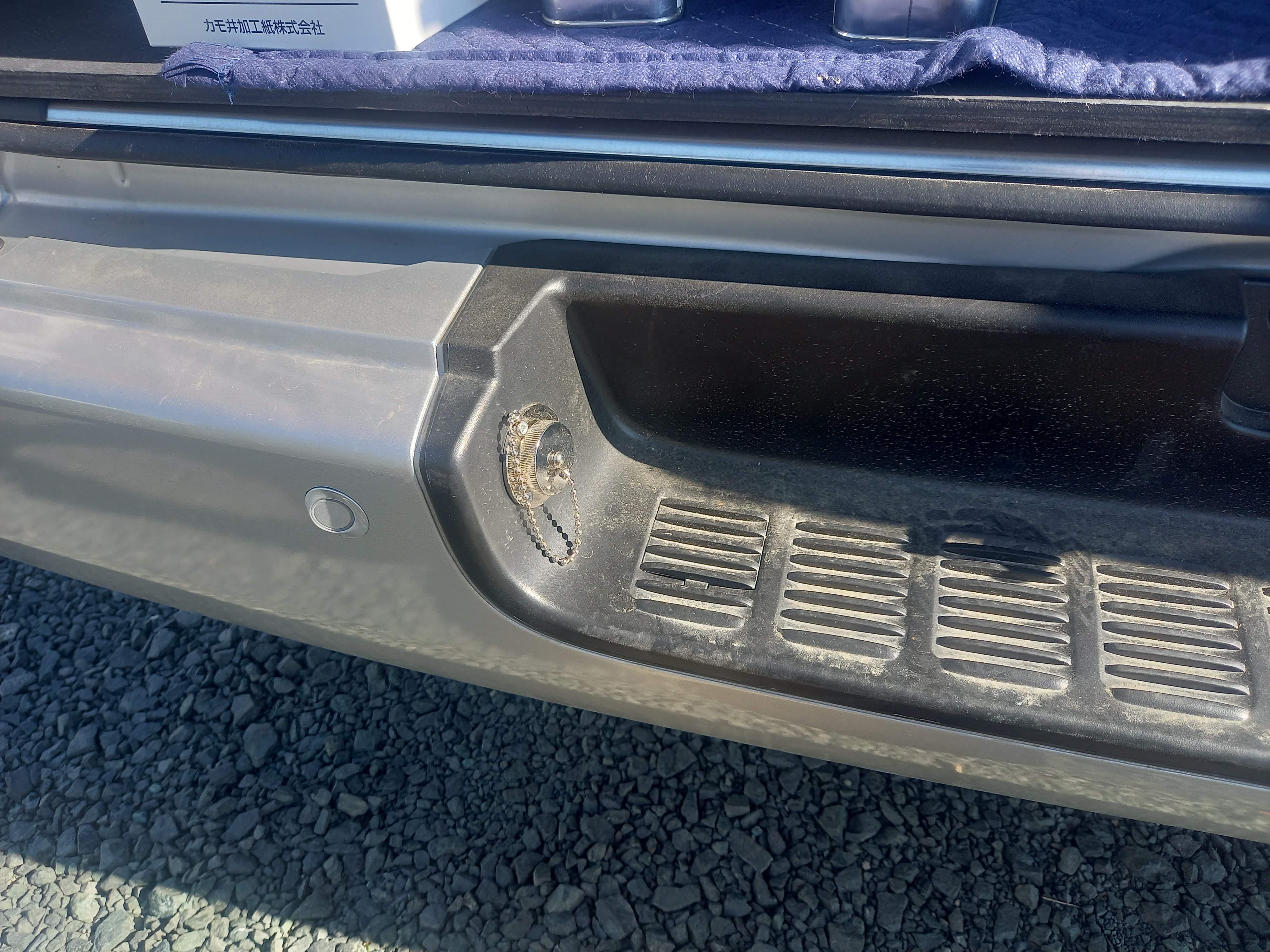

外部電源取り出しコンセント

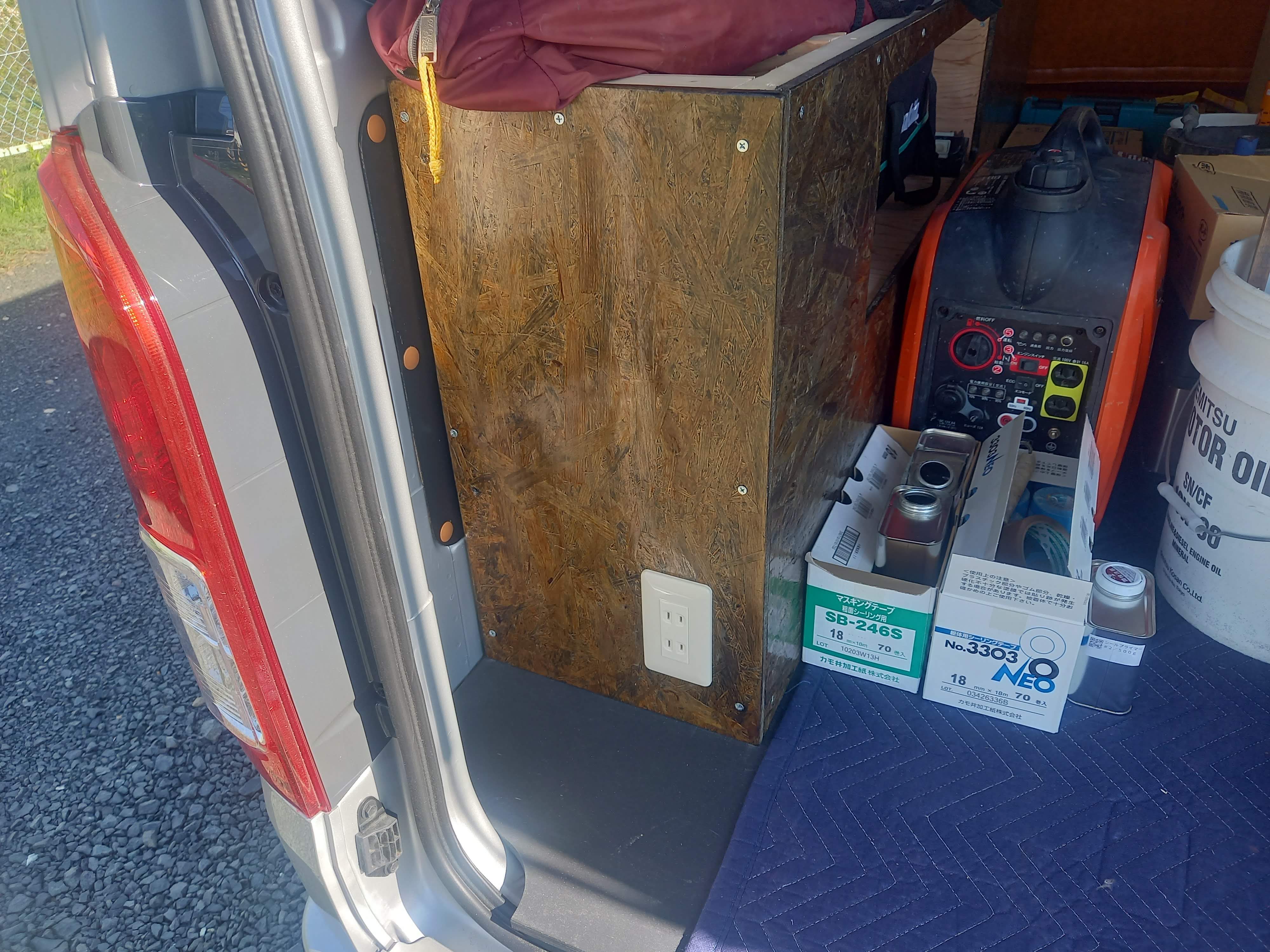

仕事使用中に便利そうな場所に100Ｖコンセント設置


後日、天板の制作

​
リョービ(京セラ)　トリマー　MTR-42【20本組トリマビットセット付】【在庫有り】 ​
​
マキタ makita 電気マルノコ165mm M565 丸ノコ【沖縄・離島配送不可】 ​
​
マキタ 4327 ダイヤル式無段変速ジグソー (Bタイプ替刃対応) ◆ ​

近くのホームセンターで購入した板をカタドリしてトリマーで角取って天板に
着色してニスで仕上げました。

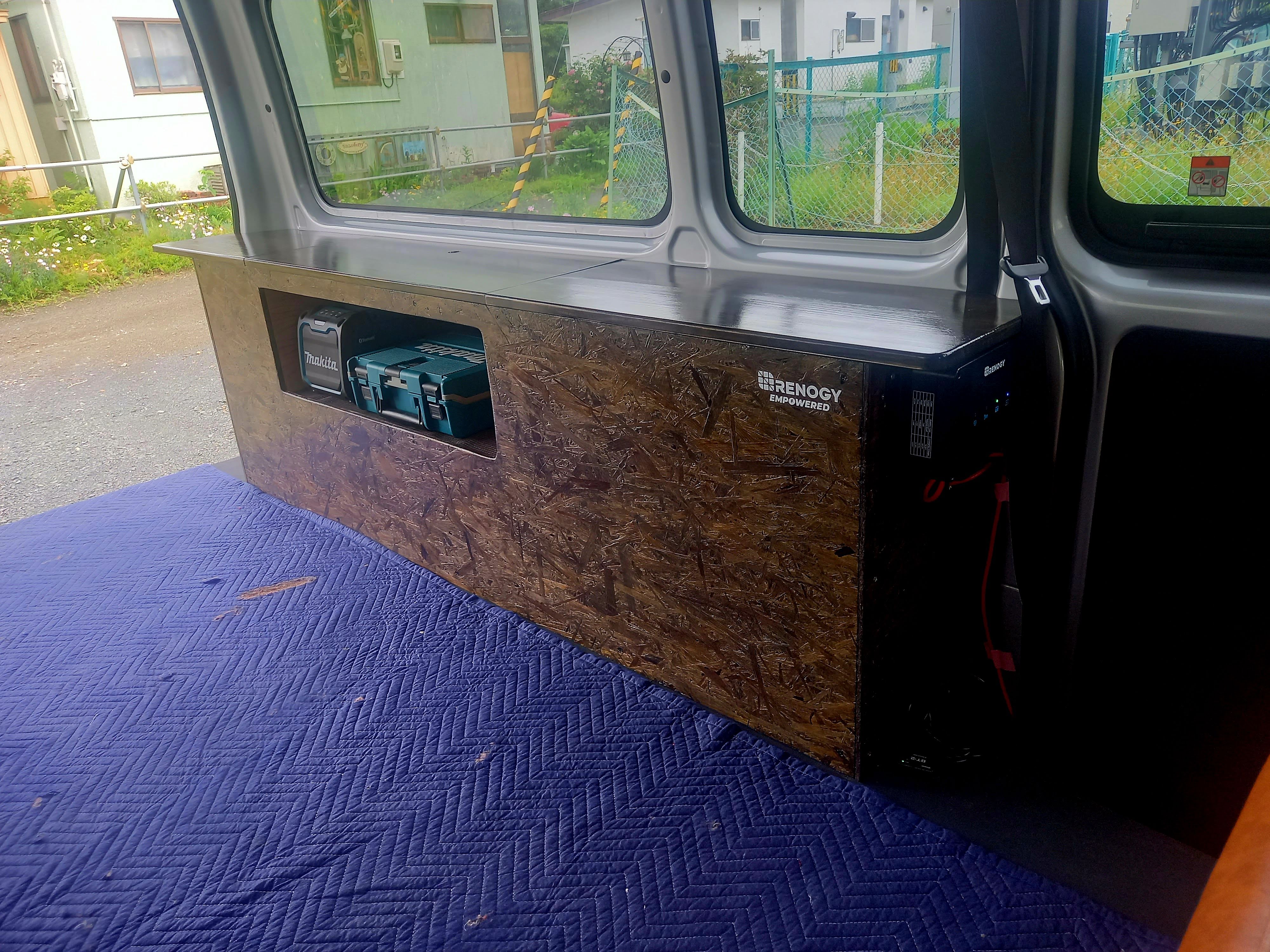

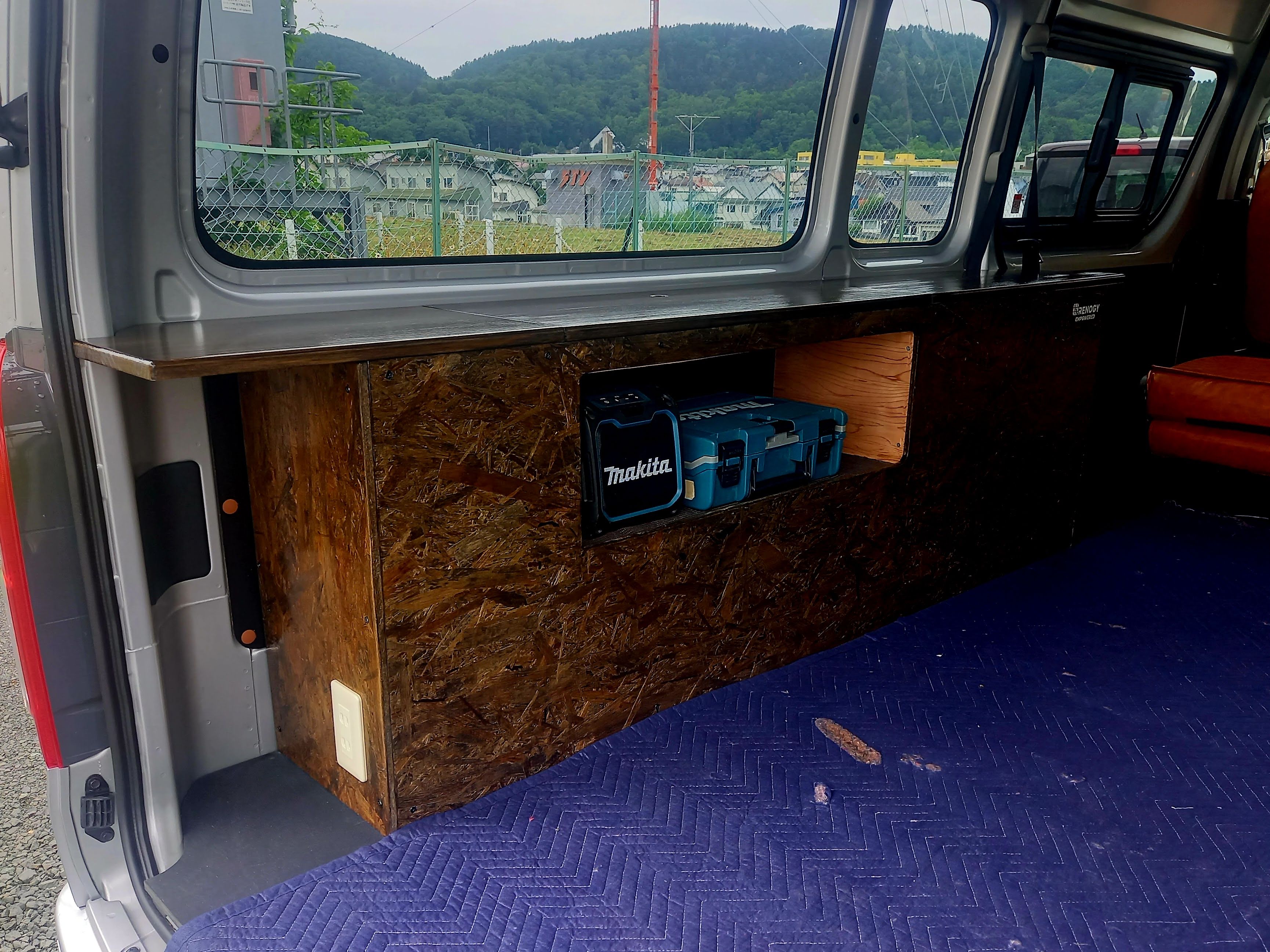

なかなか良い感じに完成(^o^)

これで、100Ｖ15Ａ程度までの電気は使えるように
電子レンジと電子ポットえるようになりました(^o^)
対面側の棚も制作して、天板乗せてベットにしたいので、まだまだ先は長いな・・・
