前回の日記でUSB3.0カードとUSB3.0カードリーダーが専用コネクターのため接続できない問題があったので日記を保留にしていた

カードリーダーは19ヘッダーピン接続なのだが、PCI-EのUSB3.0ボードはUSBコネクター(Aタイプ)のみのため変換コードが必要だった。

 いろいろ探すと19ヘッダーピン接続のUSB3.0変換ケーブルは2つ見つけることができたが、レビューなどを見ると、USB3.0なのに速度がUSB2.0程度しか出ないという報告もあり、そのメーカーのはやめ、今回 【アイネックスAINEXケース用USB3.0ケーブル USB-112を購入。

これを使えばPCI-EカードのUSB3.0ポートに接続できる

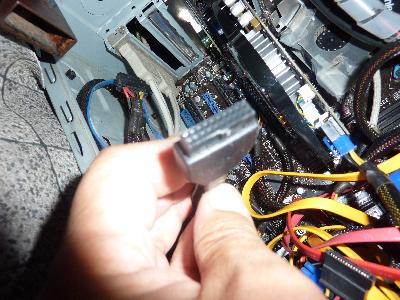

この19ピンを今回買ったコネクターに差し込めば完璧

19ピンといっても20ピンコネクターで1ピン使われていないだけ

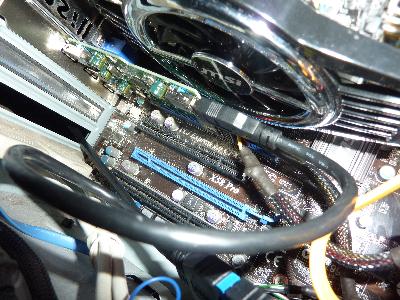

こんな感じで接続したら

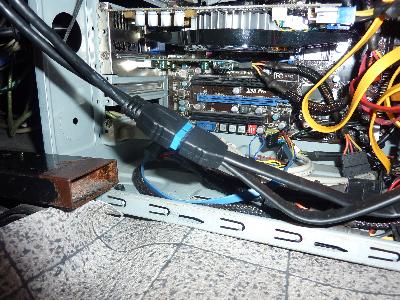

使っていないスロットのカバーをの隙間から裏のUSB3.0ポートへ接続


2本あるUSBケーブルはひとつはカードリーダ前面についているUSB端子とカードリーダー自体のUSB信号供給のためで2つ必要

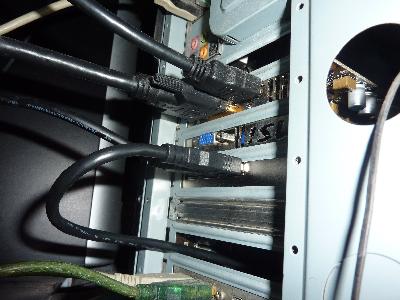

ひとつは背面に挿し、もうひとつは内部のUSB3.0端子に接続した

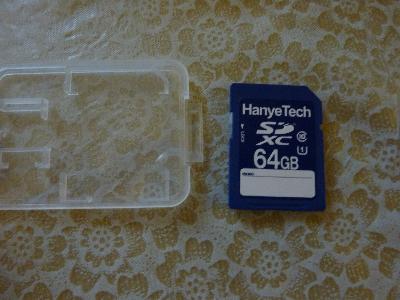

今回高速なカードリーダーを購入したので後日SDXCのメモリー64GBも購入


 SDXCもクラス10など速度によって表記が分けられているが実際の速度がかなり速いものが存在する

トランセンド などのメーカーだと600倍などの表記のものもあり90MB/Sの速度が出るそうだ

これも気になったが無名なものでも速度が速いものが調べると見つかったので今回は速度が出るのと安いのに魅力を感じこれを購入

日数がたってしまったが買ったときは2780円で送料込み

今見ると2480円で送料込みではないか……

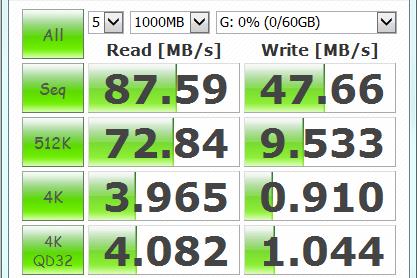

速度を測ってみると結構早い。

ウイルスバスターを切るのを忘れ、早さに違いがでるかは不明だが読み込みは触れ込み通り90MB/S近く出ている

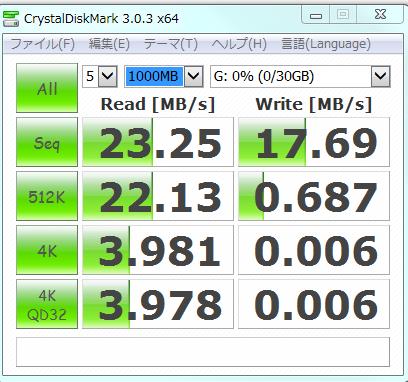

今まで使っていたPCデポで買ったKINGMAX製クラス10の32GBのメモリーもUSB3.0カードリーダーで計測してみる


これでも十分早い。

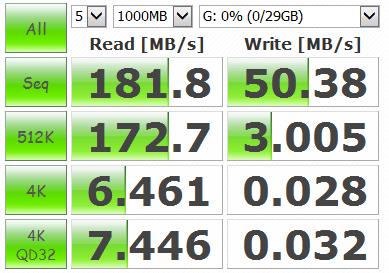

さらにPCデポで買ったUSB3.0対応のUSBメモリー32GBをUSBポートに挿して計測してみる


結構早いです

S-ATAのハードディスク並みの読み込み速度です

 USB3.0のカードの実力を思い知りました

今回の失敗はUSB3.0カードリーダーが19ヘッダーピン接続だったのにUSB3.0 PCI-Eカードにコネクターがないタイプを買ってしまった点です

カードリーダーは必要ない方なら4ポートある自分と同じタイプでよいでしょう

USB3.0を同時使用で転送速度が低下しにくいという触れ込みでこのカードを買いましたがPCI-Eのスロットがx4(4倍)以上に空きがないと使えません

通常だとx1(1倍)でしょう

 ↓このタイプはPCI-Eスロットがx4以上でないといけません



 ↓これだとPCI-E x1スロットで使えて19ピンコネクターもついている
他にもUSB3.0 PCI ExpressやUSB3.0 PCI-Eで楽天内で検索するといろいろと見つかると思います
