Apr 5, 2013

NEC VY10A/C-5にUSBハブを突っ込む…2回目

カテゴリ： PC

あいかわらす、新しいおもちゃをいじりまくってます(^^ゞ
miniPICExpressをフルスペックで使うためにハブを入れたことは書きました。
更に、100円ショップの2ポートハブが 4ポートで使えることも書きましたので、
今日は最初に買ったXPを入れたNEC VY10A/C-5に入れながら写真を撮ってみました(^^ゞ

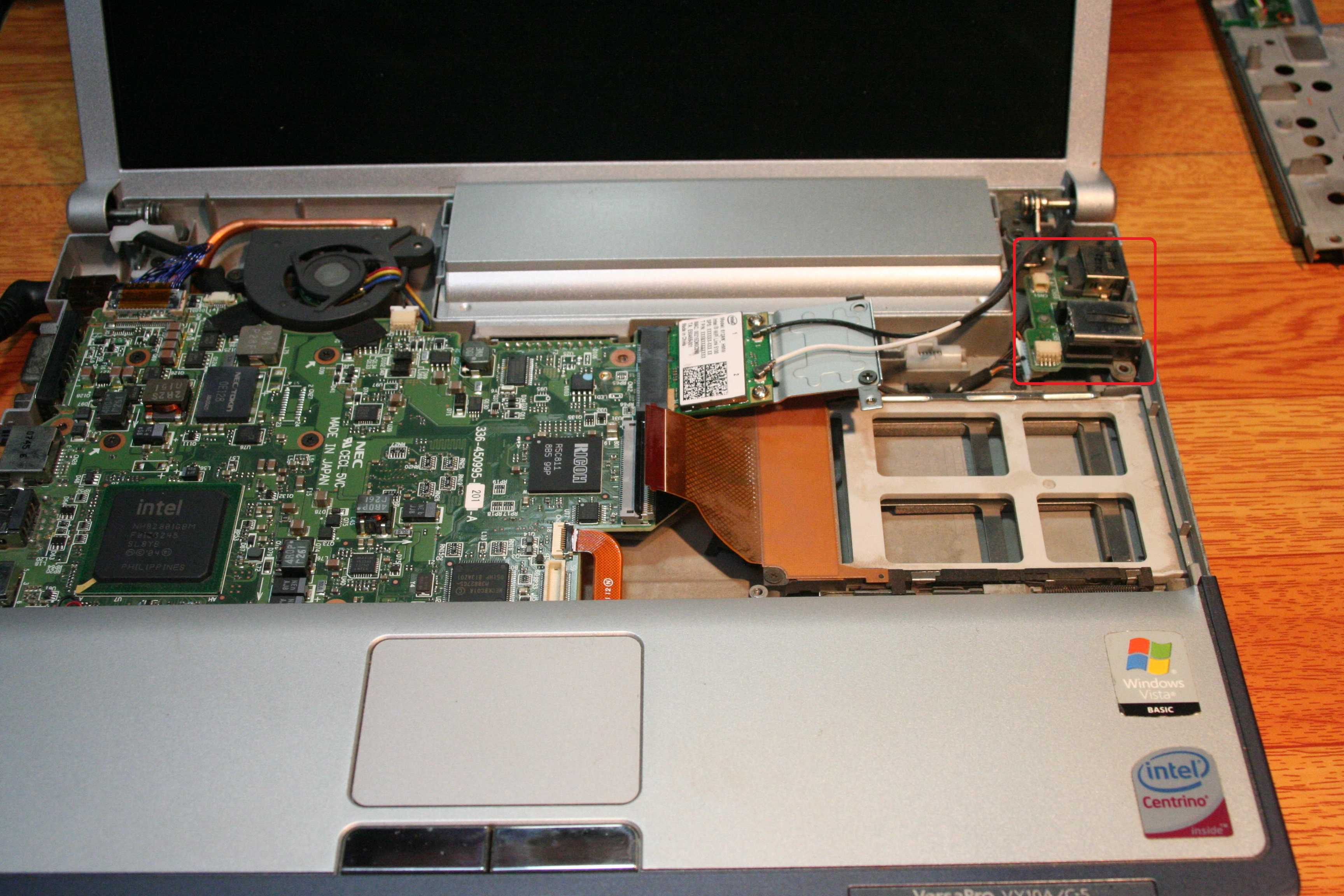

右奥の赤く囲った部分が狙いどころ…

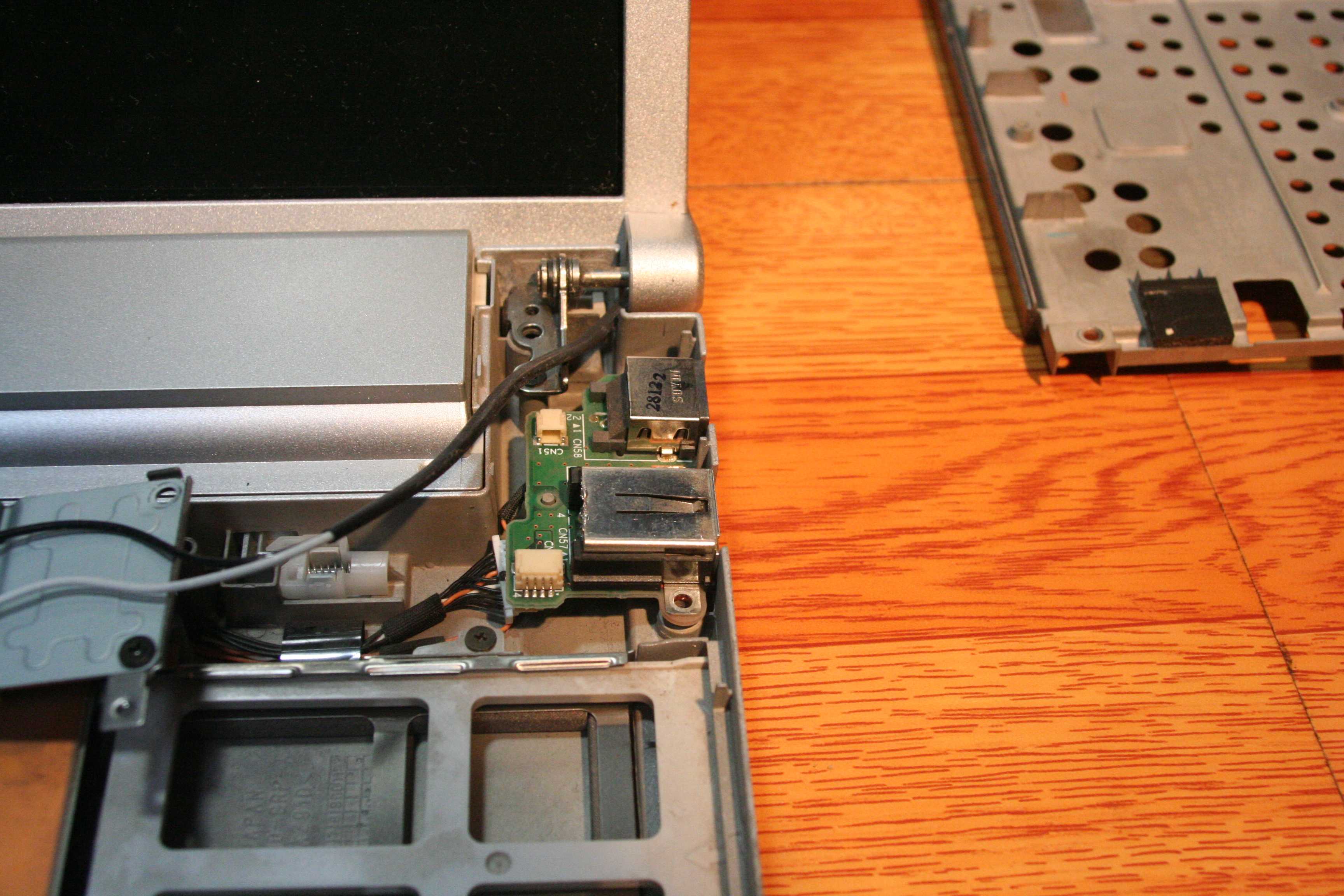

メイン基板から独立していて、簡単に外せる上に、USBコネクターがむき出し。

写真にするために、外したものを載せただけなので、すでにコネクターが外れています。

写真ではキーボードは簡単なので外しましたが、

テープを剥がそうとしたらコネクターごと剥がれました (* *)
まあ、先に壊したマザーで実験したらということなんですが…ご注意を。
変に引っ掛けて引っぱりでもしなければ、作業はできますよ。
私も「もう絶対！」外しません(笑)

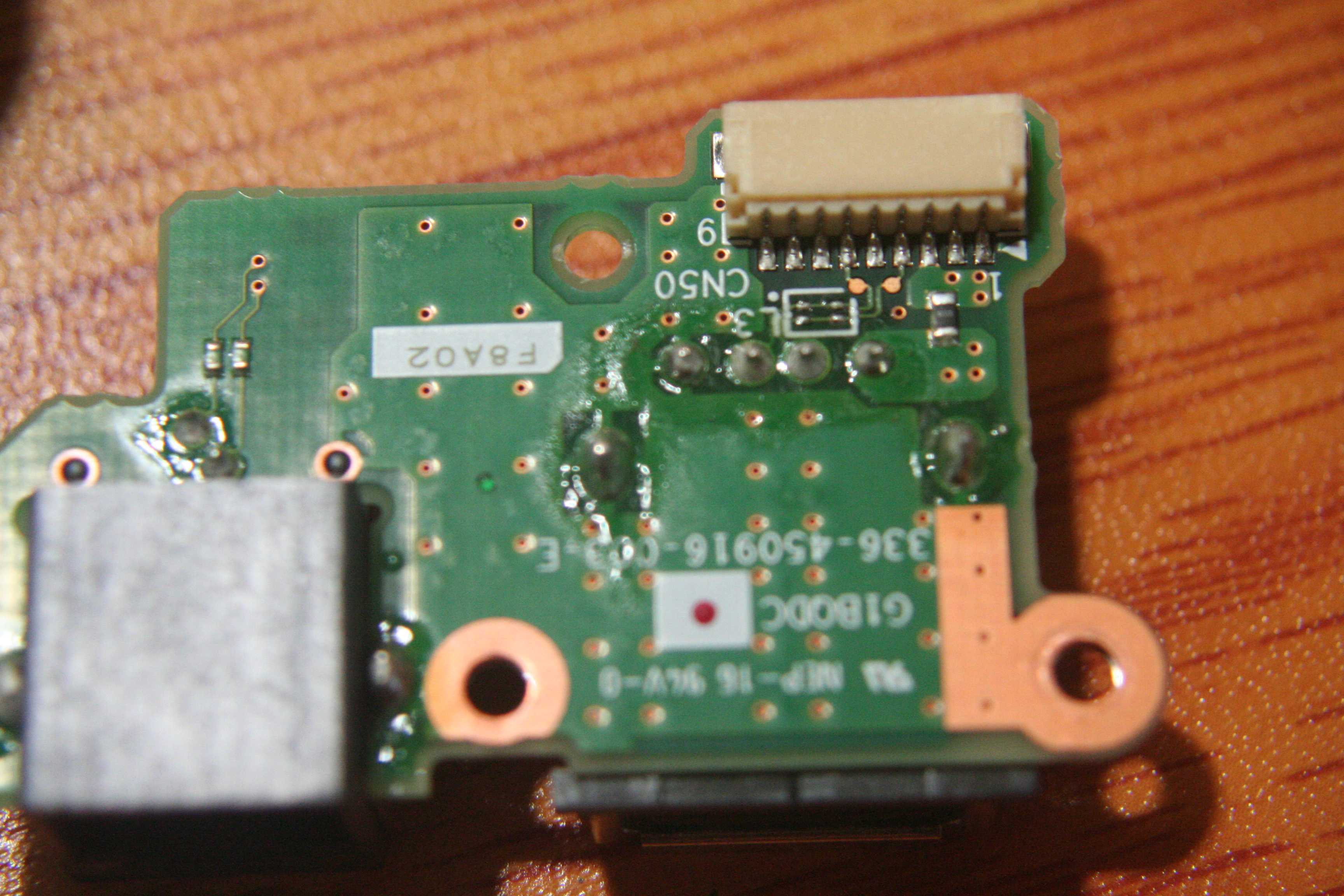

外したのがこれ、パームレスト・キーボードトレイを外した後なら、
この部分はネジ一本とコネクターを外すだけで取り出せます

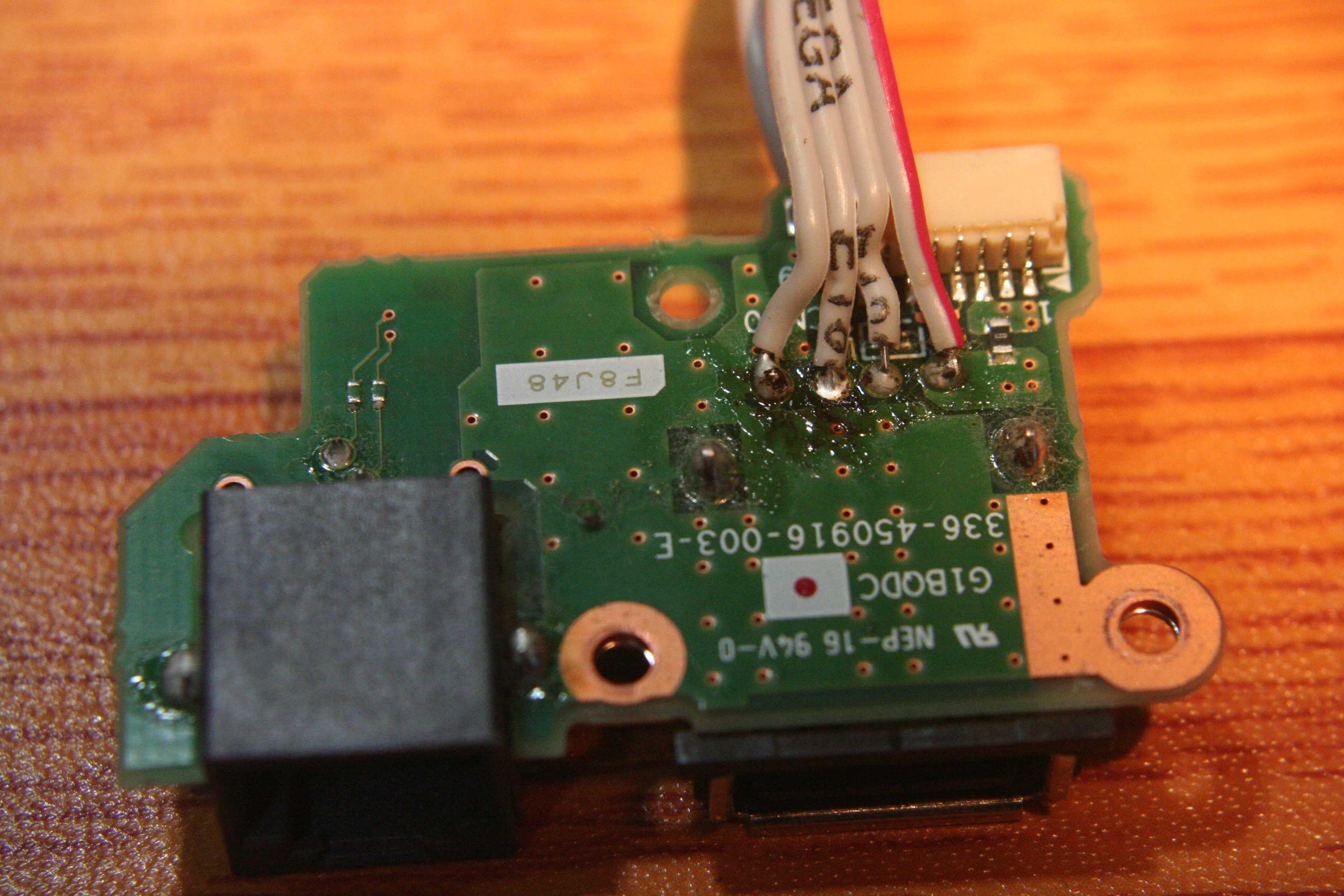

ハブへ行く4本は裏側から…

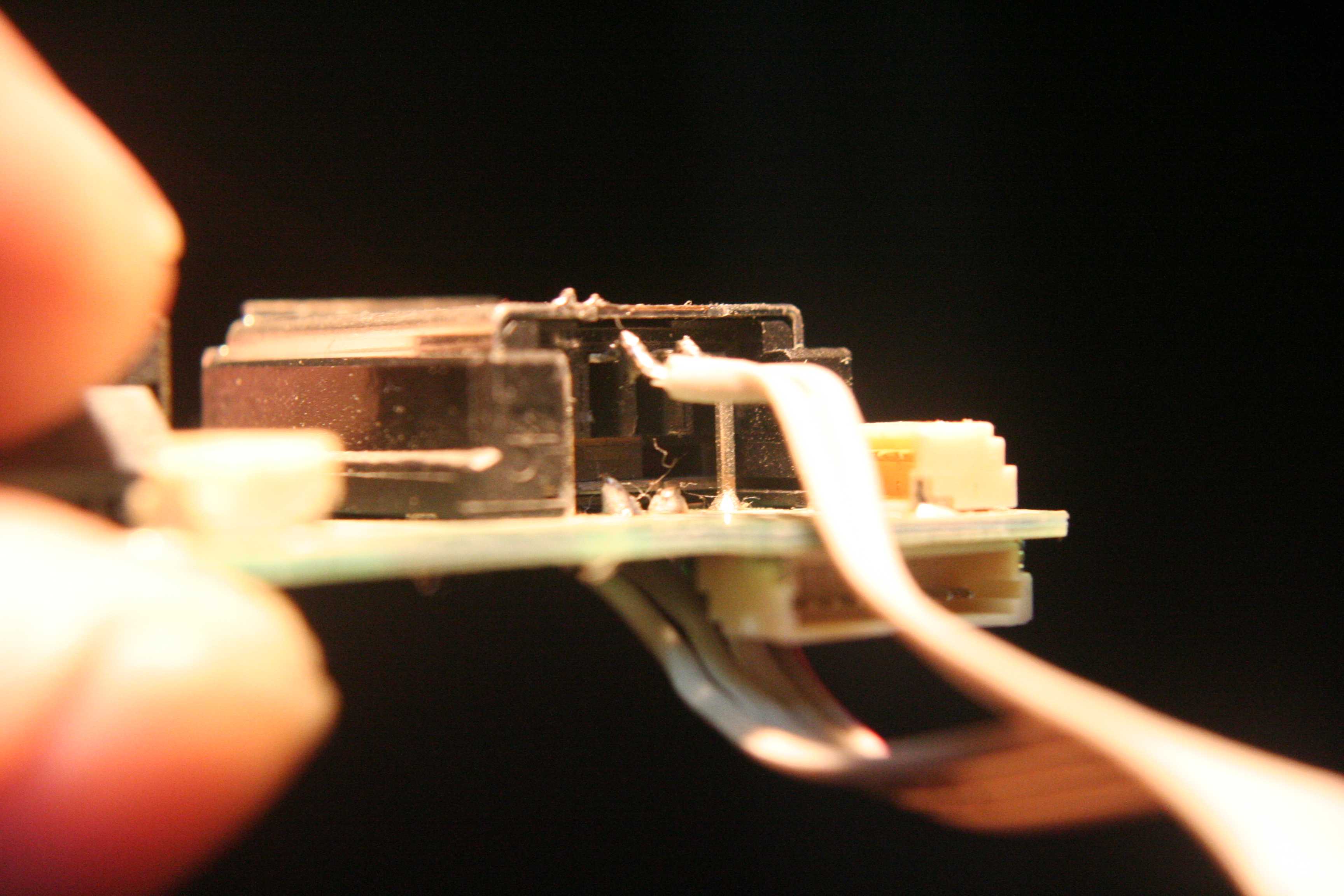

ハブからの戻りはUSBコネクターへ直接表側から

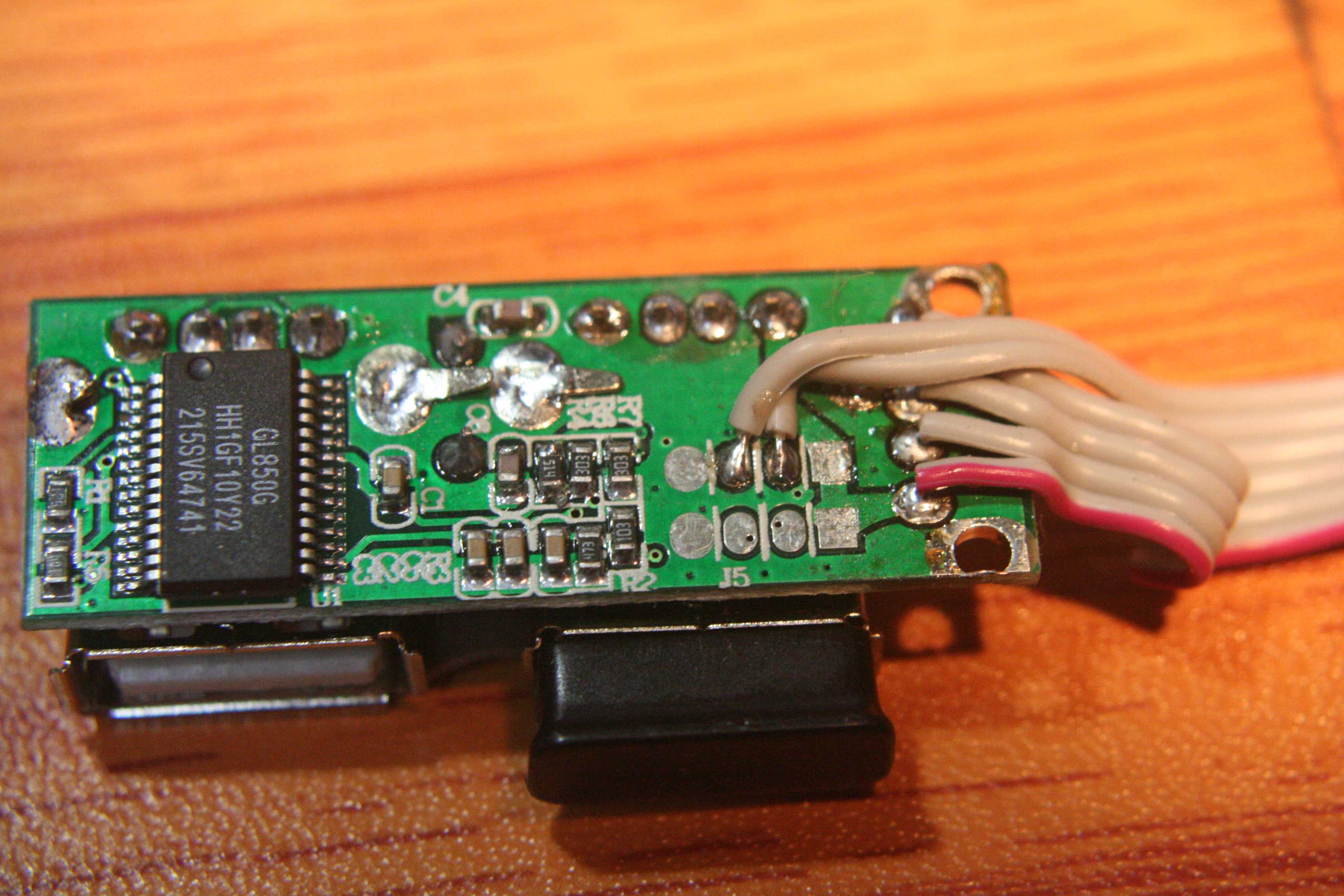

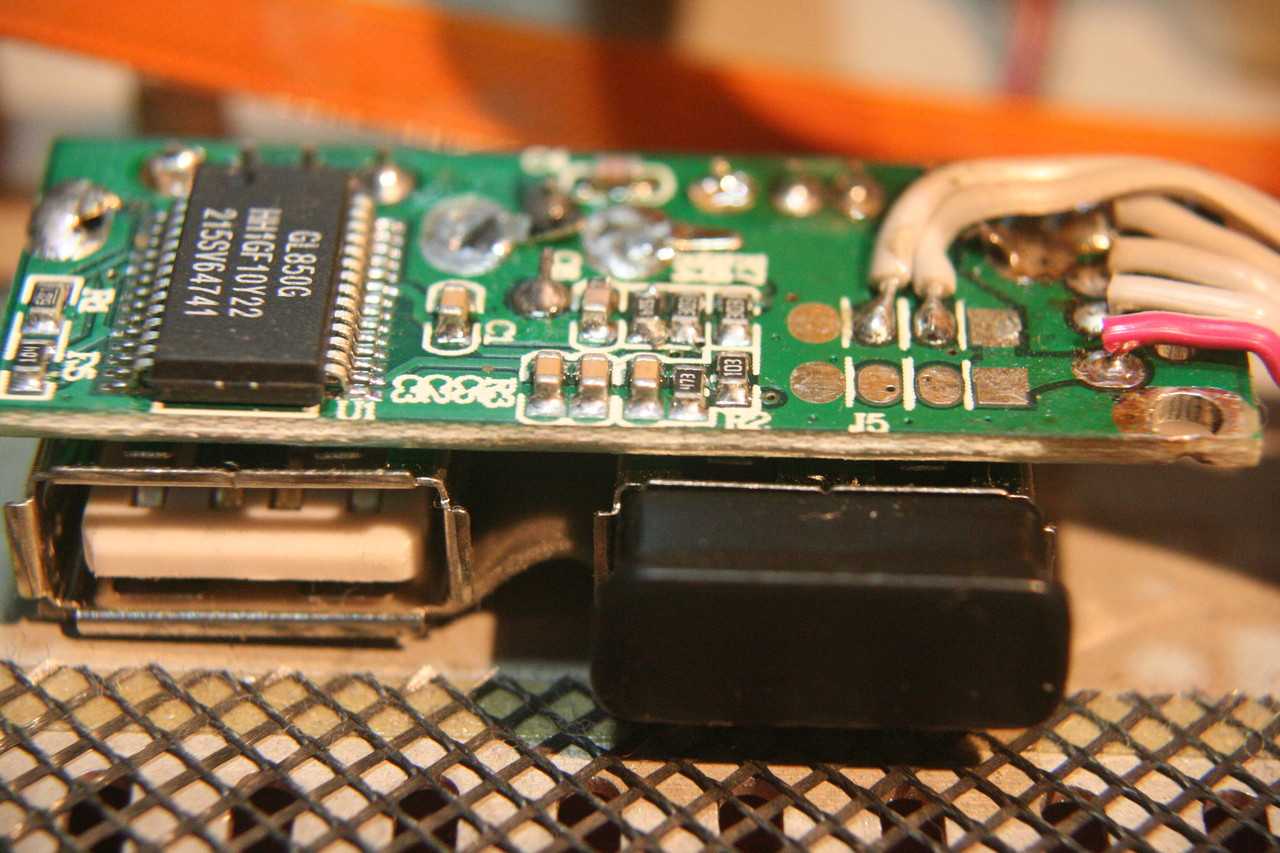

セリアのハブへ…USBのオスコネクターは外してあります

どこにも干渉しないように配線を這わせて…電気工事は完了
せっかく出来た内部ポートなんで、とりあえずこいつもBluetoothドングルを入れてみました

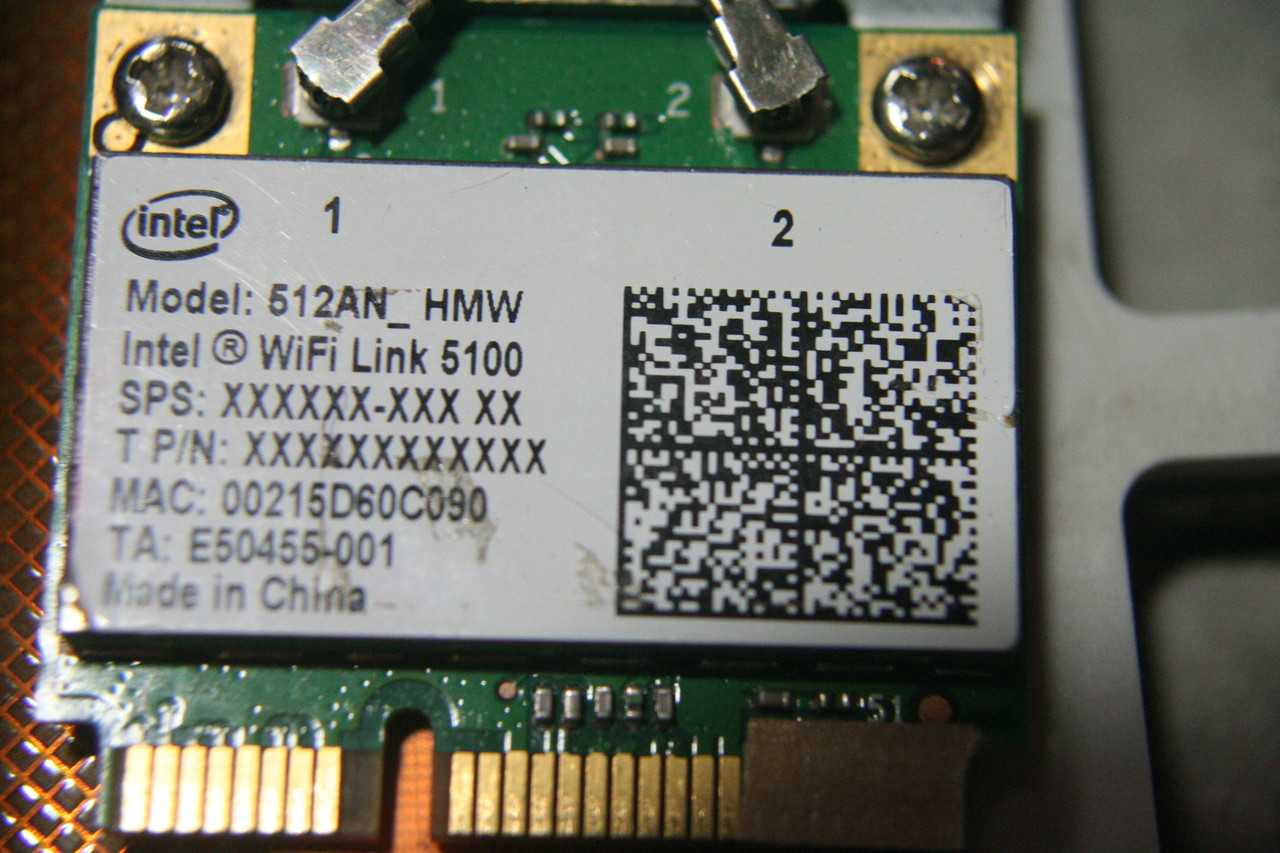

で、Wifiの方は今回は単機能でa/b/g/nに対応の

Intel WiFi Link 5100 Model:512AN HMW

をサブのFMVから引っ剥がしてこっちに入れてみました。

FMVとVY10Aとモバイルルーターでおしまいなんですよ…

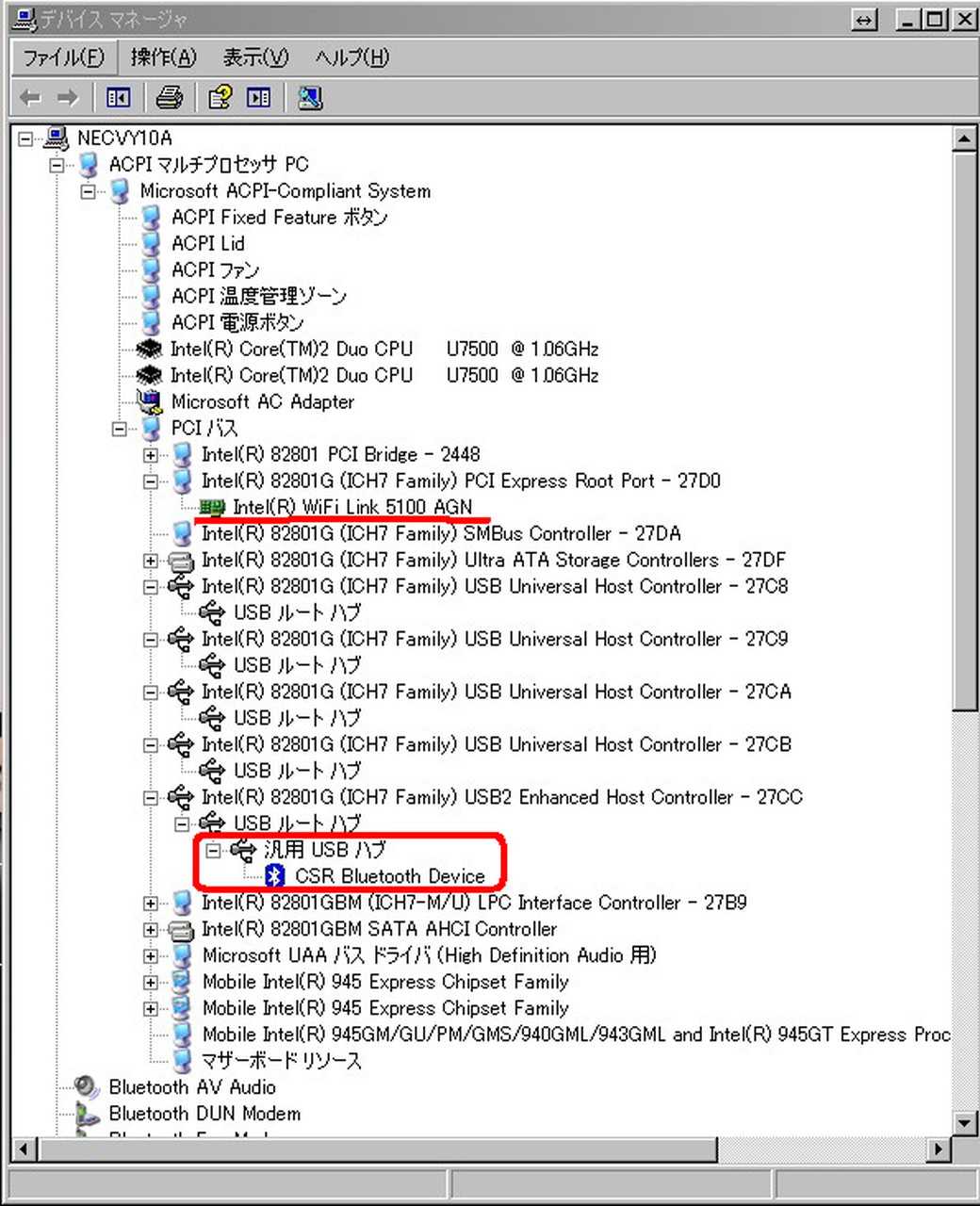

で、デバイスマネージャーを見ると

赤線がWiFi赤丸部分が増設USB

…内部にコネクターで1ポート、プリントパターンで1ポート余ってます。
ちなみにココに挿したUSBメモリーからもちゃんとBootするので、
バックアップソフトとバックアップを入れておくというのも、便利かもしれないですね…そのうちやるんだろうな～私(^^ゞ

※たった6本の線を行ってこいの配線なので作業の難易度は低いですが、やって見るなら、ぜひ自己責任でおねがいしますね。

一応部品とり用に保管したものがありますので先着一名様ならお手伝いも出来ます。
