Mar 16, 2021

アンテナの復旧と修復作業

カテゴリ：アマチュア無線

倒れちゃっていたうちの無線アンテナですが、屋根に上がってチェックしてみました
写真は撮らなかったのですが先日の予想通りアンカーが一つ引っこ抜けていました(^^ゞ

で、アンテナのチェックですが…設置したときの写真で説明すると…

結構被害甚大…です

HFのアンテナがクッションになったようでU/Vのグランドプレーンの方は問題なさそうです

被害状況は…

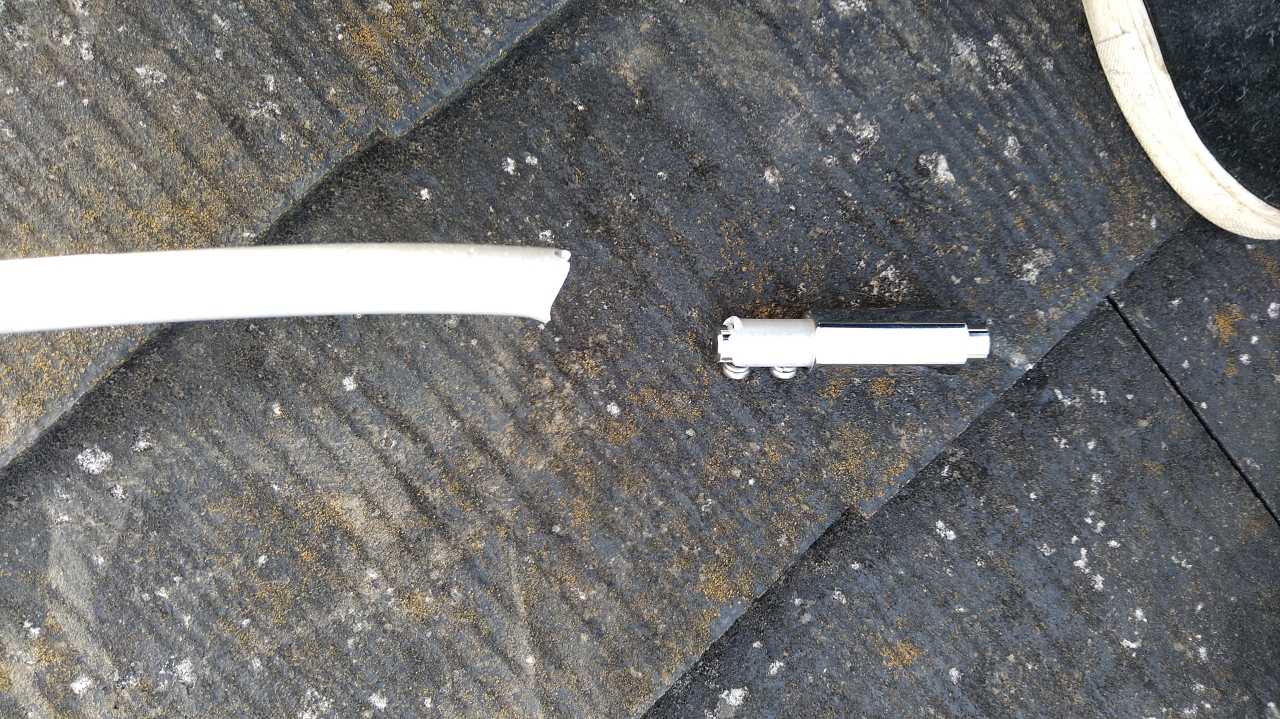

メインエレメントの根元部分の破断

実際には首の皮一枚で繋がっていましたが、そのままでは修復できないので
切り離しました

短縮コイル部分の破断が多数

この写真だともうあちこち折れてしまって何がなんだか状態ですね

単なるアルミパイプを置き換えてしまおうと思いました…

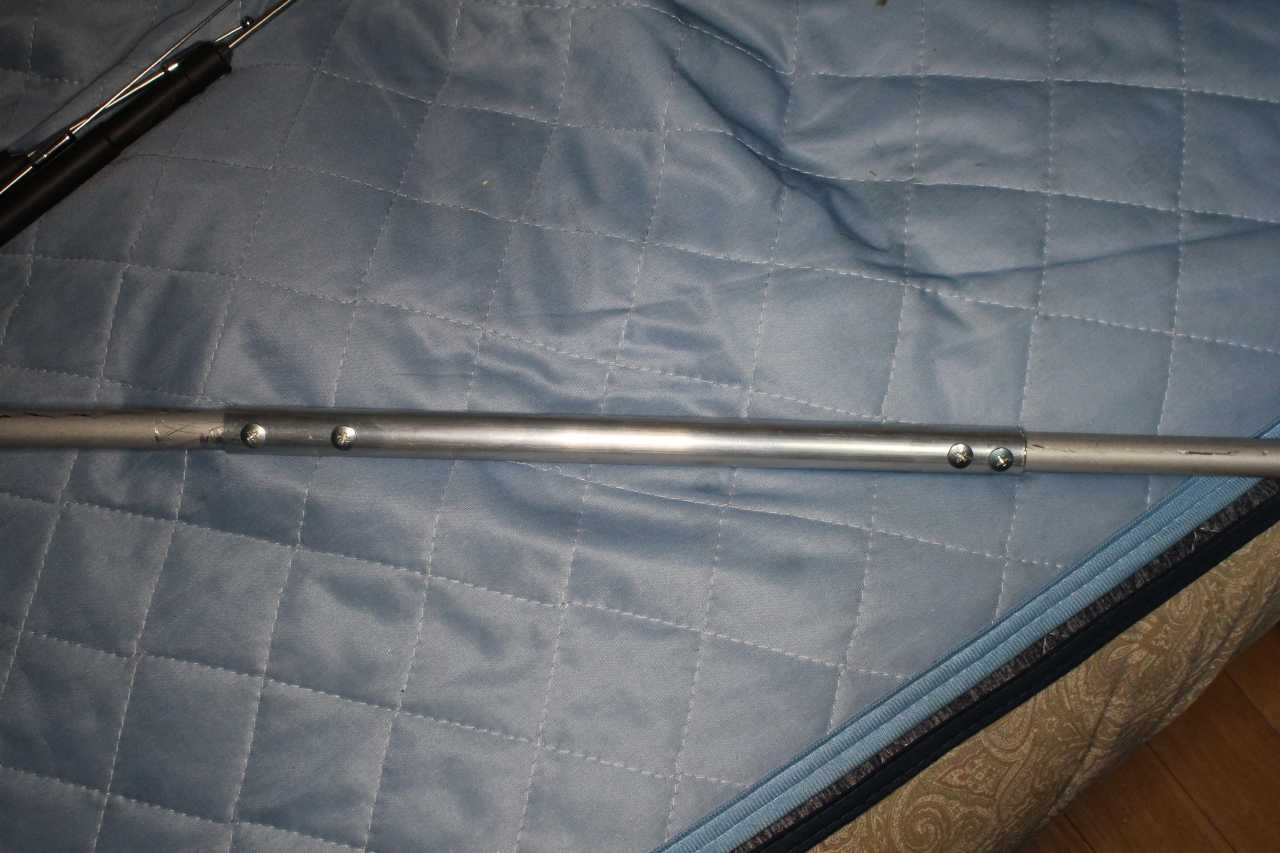

厚みの薄いものしか近所にはなかったので同じ厚みの一回り太いパイプで繋いでやりました

色味が違って見えますが同じアルミ製です

この両端に金具を取り付けてメインエレメントは終了
理屈では「少し」重たくなったはずですが、問題にはならないでしょう

ばらばらになった方の短縮コイルですが、5本あるうちの3本が根本で折れていました
は無事だったのは50Mと28Mの短縮コイル…多分他のエレメントがクッションになったのでしょう
先端の調整エレメントも曲がっているのもありましたが、それはペンチで掴んで戻せばOK

問題の折れた根元の方ですが、非導体に導線を巻いてあるだけなので、
芯材に木の丸棒を入れて接着剤で固定して、外れたコイルをはんだ付けしなおし…

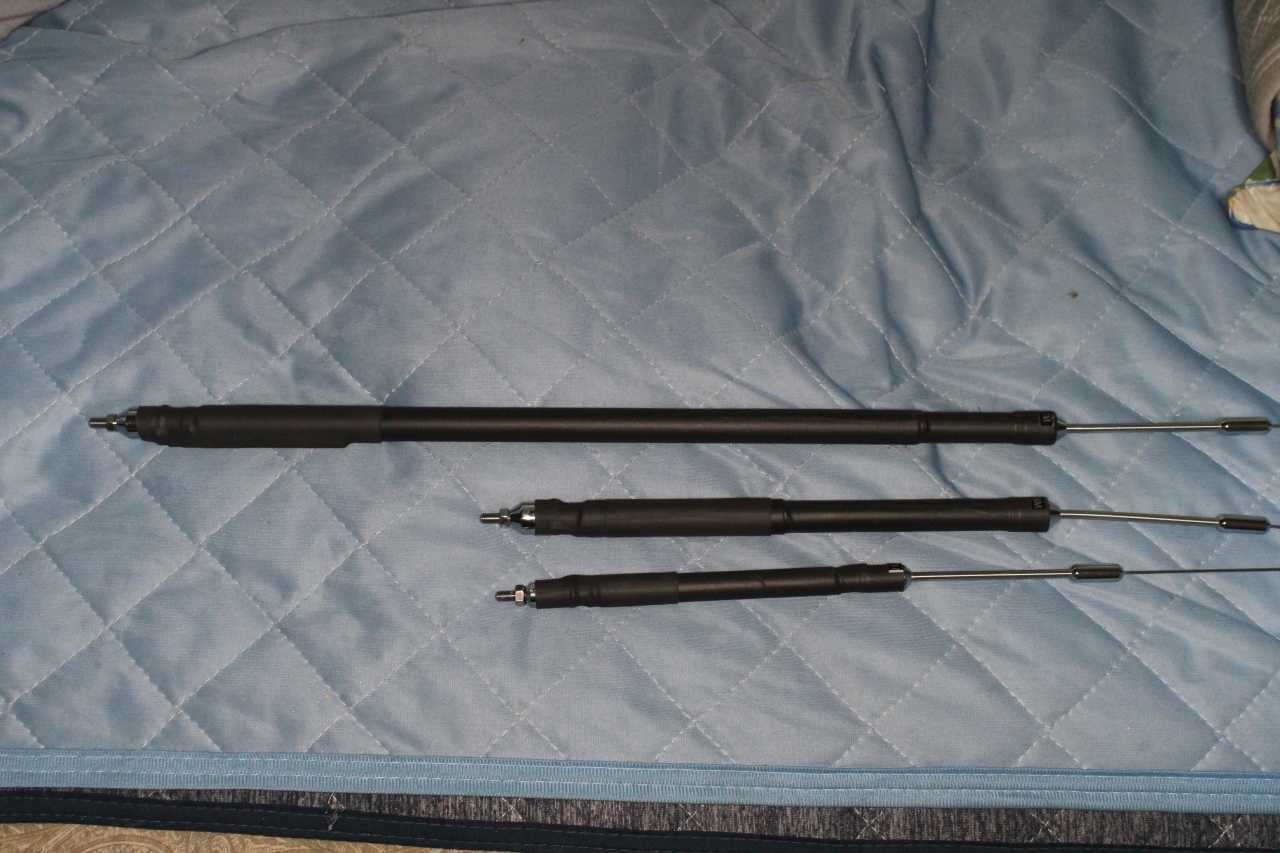

破断してバラバラだったコイルたちもこの通り

このためにわざわざ太い熱収縮チューブまで買ってきちゃいました(^^ゞ

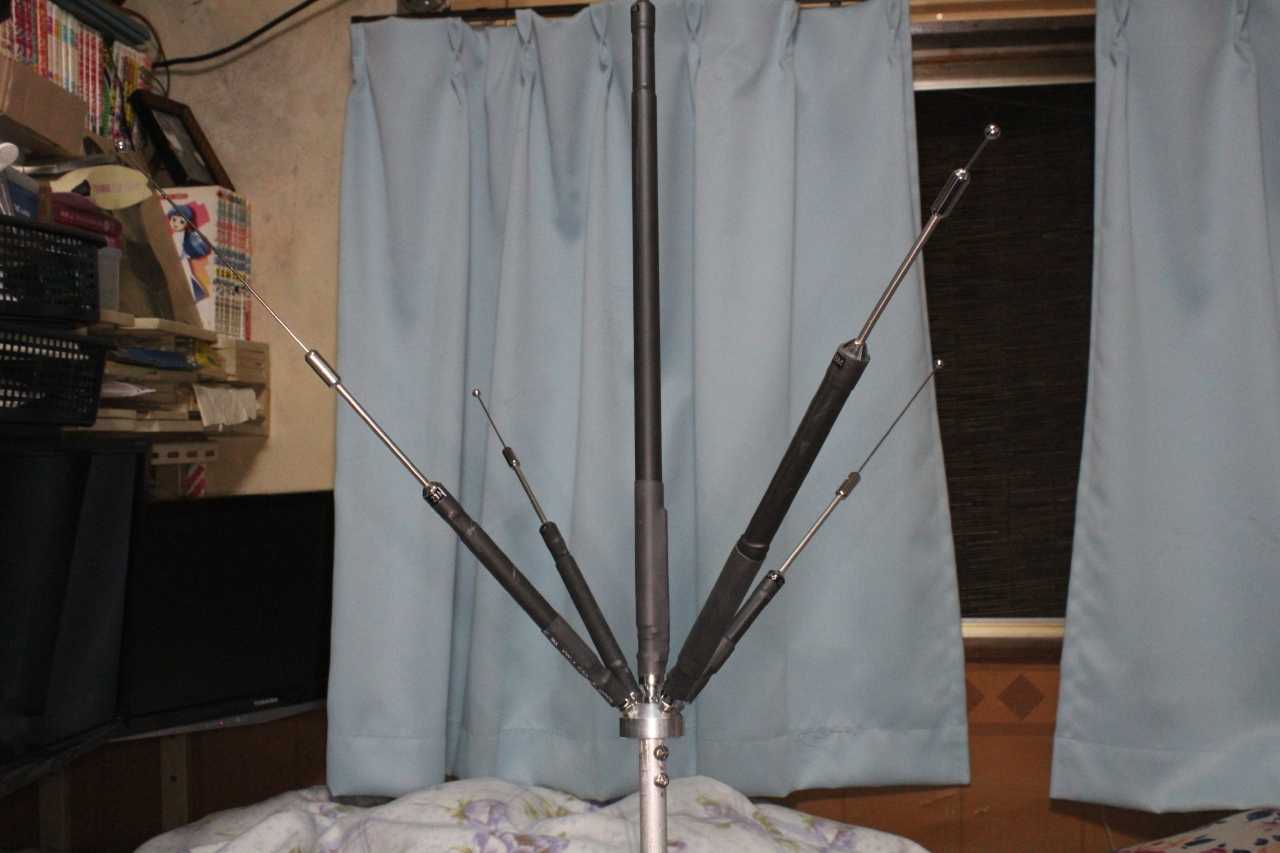

全エレメントを修復したメインエレメントに取り付けると

こんな感じです

あとは電気的にうまく動いてくれれば言うこと無しですが、少々マッチングがずれても
チューナーでなんとかなるでしょう。

さ～てこれでアンテナを復旧する準備は整った！

…しか～しここで時間切れ(^^ゞ

友人の帰宅が予想より遅くなってしまったので、延期ということになりました
暗い中での作業は危険だし大変なので、仕方ないですね

今度はステンレスの針金なので、ちゃんと張ってやれば、頑丈だしキレイになるんじゃないかな

ただ、HFのアンテナを屋根の上でバラすときに…

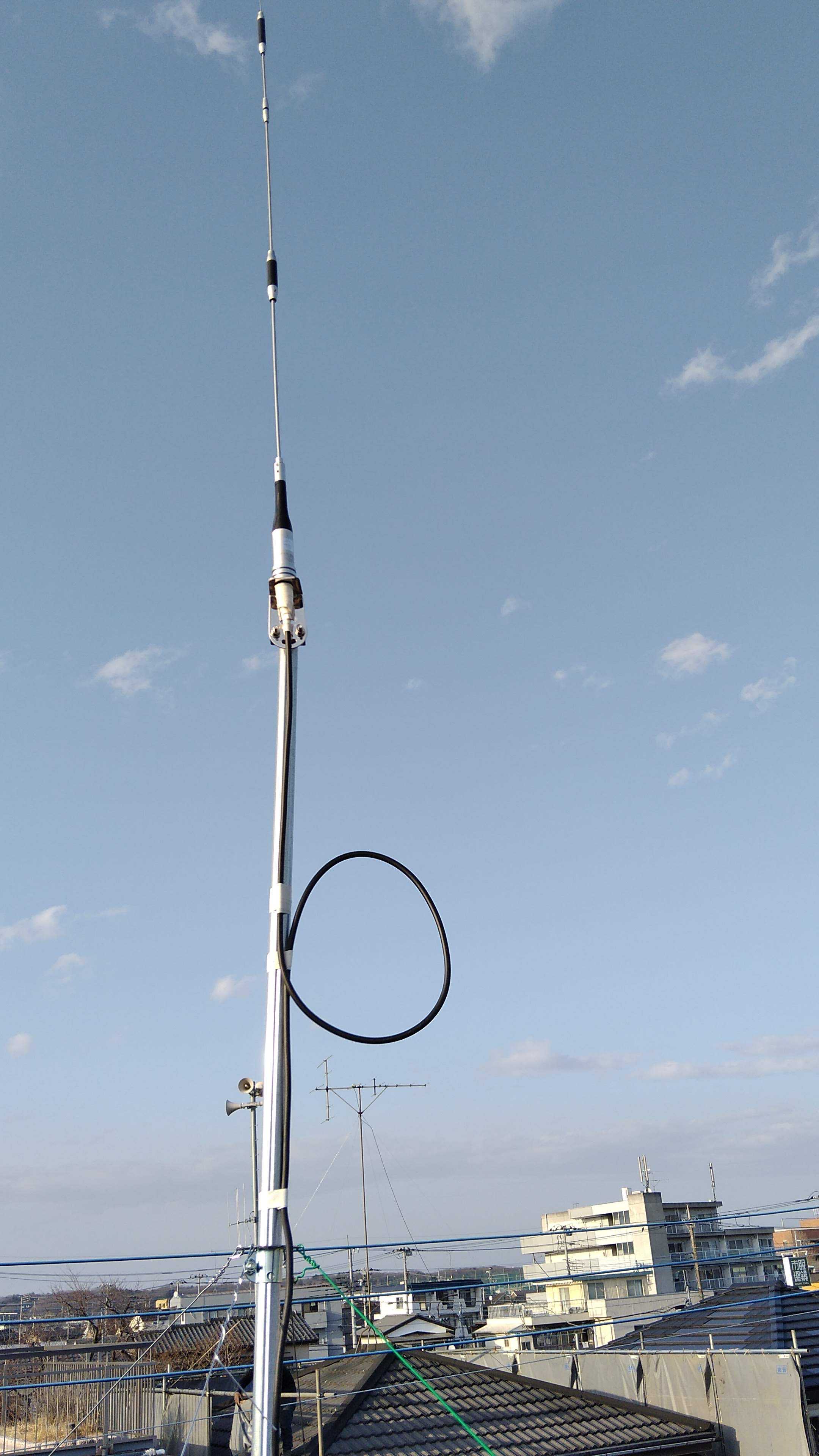

パチモノっぽいSG7900 だけは軽いので一人で復旧しちゃいました

こちらは、1.8ｍと短いマストにモービルアンテナなので軽いですからね
なので、HFのは無理ですがU/Vのワッチだけはできる状態になりました
この写真だと少し曲がって見えますが、それも修正しておきましたので
キレイにまっすぐなはず…です(笑)

ということで、HFはまだお預けだけど、復旧の準備が整ったと言うお話でした

部品代31295円を掛けないですんで良かった～～～(笑)
…本気でもう1基買うつもりになっていたからね
