May 29, 2021

FT991AにGPSモジュールを追加してみました

(4)

カテゴリ：アマチュア無線

FT-991AのFT8について書いたのはさっきですが、実作業は昨日でした
そして、外付けのFT8インターフェースを使っているときには
FT-991AのRS-232C端子を使っていましたが、
その端子が開いたのでGPSを繋げてみようと思い立ったわけです

その作業ですが…
RS-232C用のレベルコンバーターが入っている秋月電子の

ＧＰＳモジュール　ＧＭＳ７－ＣＲ６（ＲＳ２３２Ｃレベルコンバータ内蔵）

これを買うのが一番簡単だよね～
でも別途送料もかかるしコネクターも仕立てなきゃなんない…発送も即日とは限らないので…

HiLetgo® NEO6M U-blox MV2 Flight コントローラー NEO-6M APM 2.5 GPSモジュール

こちらを買ってみました…

これにしました。
ただこれの出力はTTLレベルの信号なのでRS-232Cに直結は出来ない…
レベルコンバーターがいるよね～
MAX232とか言う専用のIC－があるのは知っているけど、そんなものを使って
作るのは嫌だな～って探すと…
なんだ完成モジュールもあるじゃん(^^ゞ

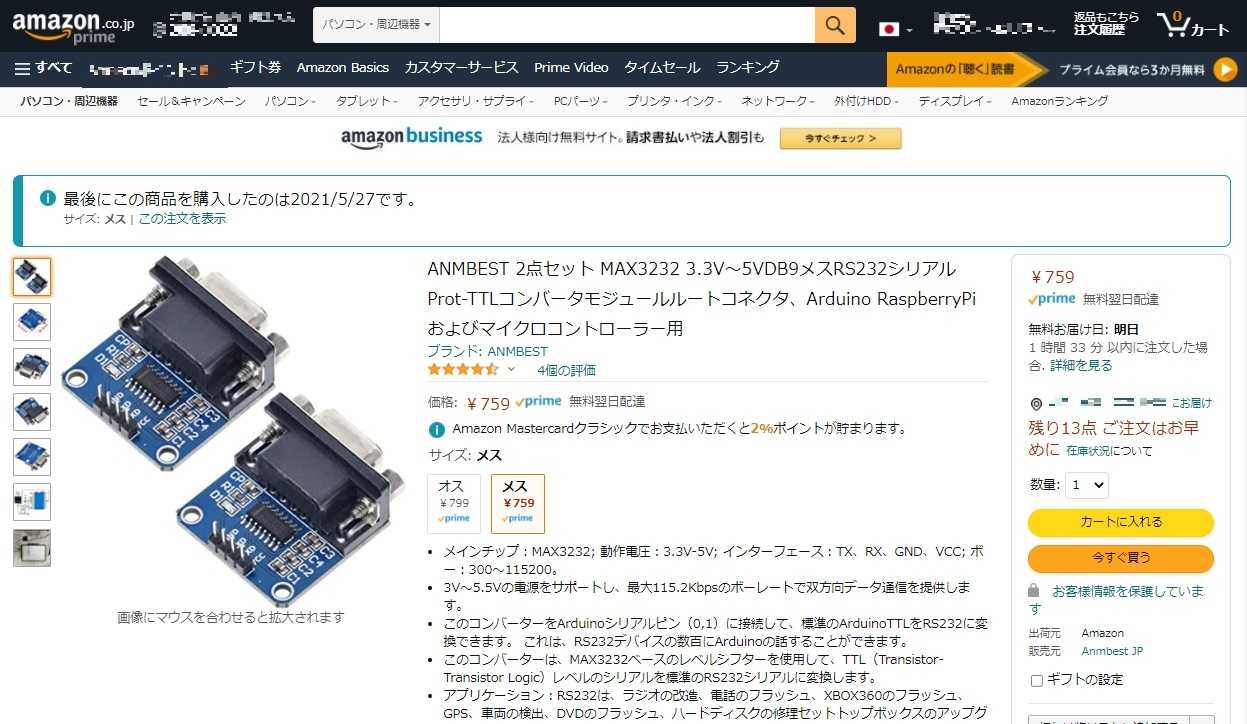

ANMBEST 2点セット MAX3232 3.3V～5V RS232C-TTLコンバータモジュール

同じものでほとんど同じ値段で5コセットもありますが、私が注文した時点で
今日到着に間に合うものはこれだけだったので、こちらにしました

GPSユニット

レビューを見るとバッテリーが死んでいて起動時に測位までの時間がかかると書かれていましたが
バッテリーをテスターで計った限りでは電圧は出ていたので生きているのかな?

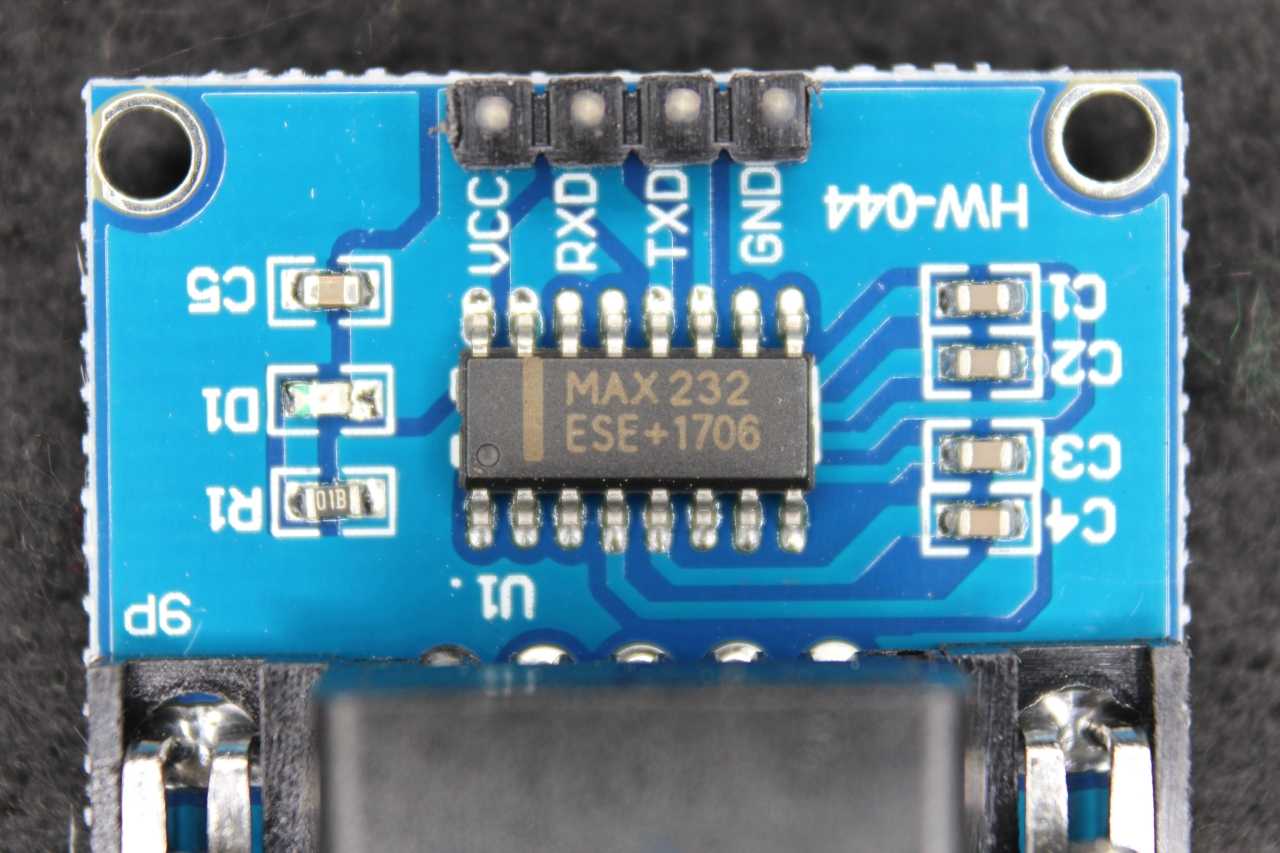

レベルコンバーター

MAX232とパスコンの乗った基盤にDサブ9ピンがついてます

送料も入れて1個375円…自作なんかやってられない(^^ゞ
5個セットも750円…同じものだと思うけど1個150円なんだね～

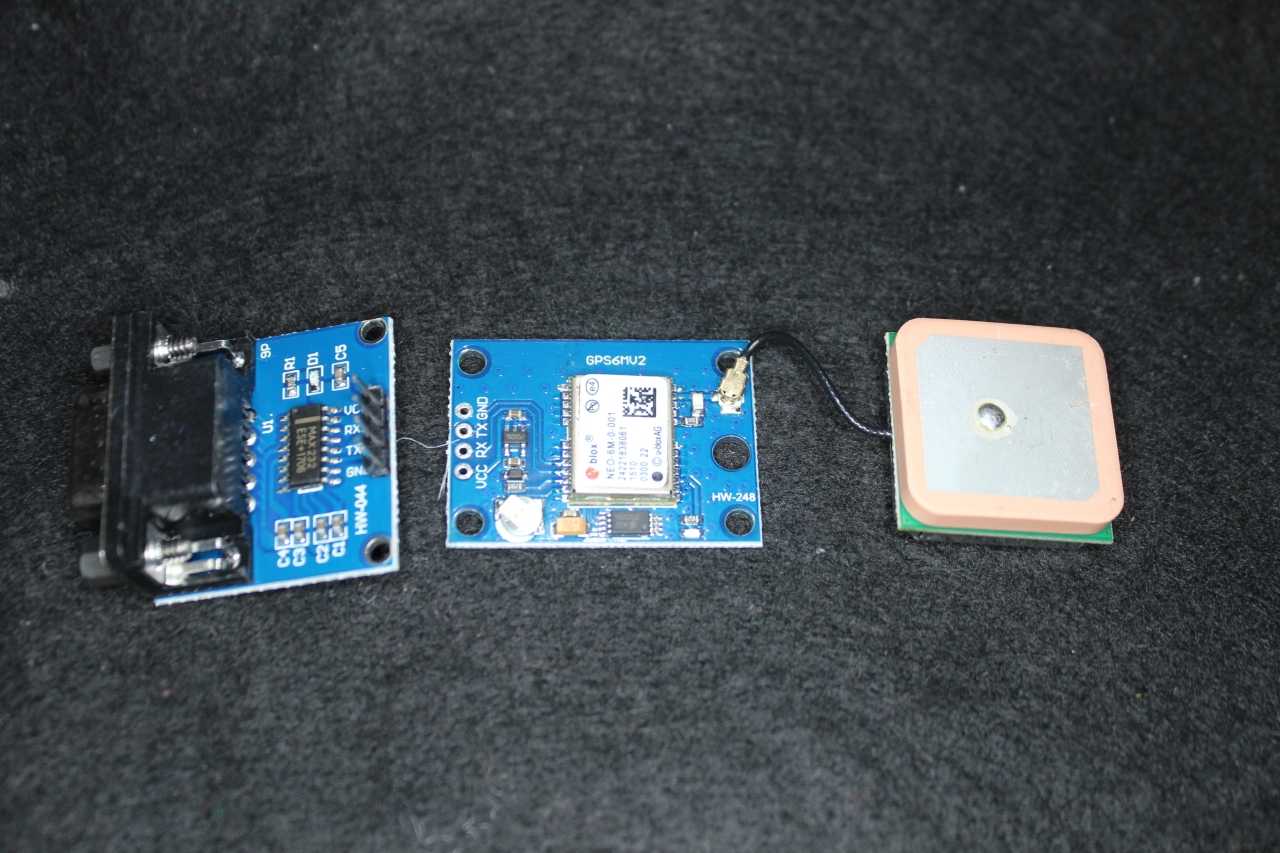

でまあ、こんな風に繋げてやれば動いてくれるかな？

無線機で確認する前に…

先日買った RS-232C-USB変換ケーブルでPCに接続してテスト

ターミナルで確認してデータが流れれば大丈夫なんだけど秋月電子通商のFAQ に紹介されていた

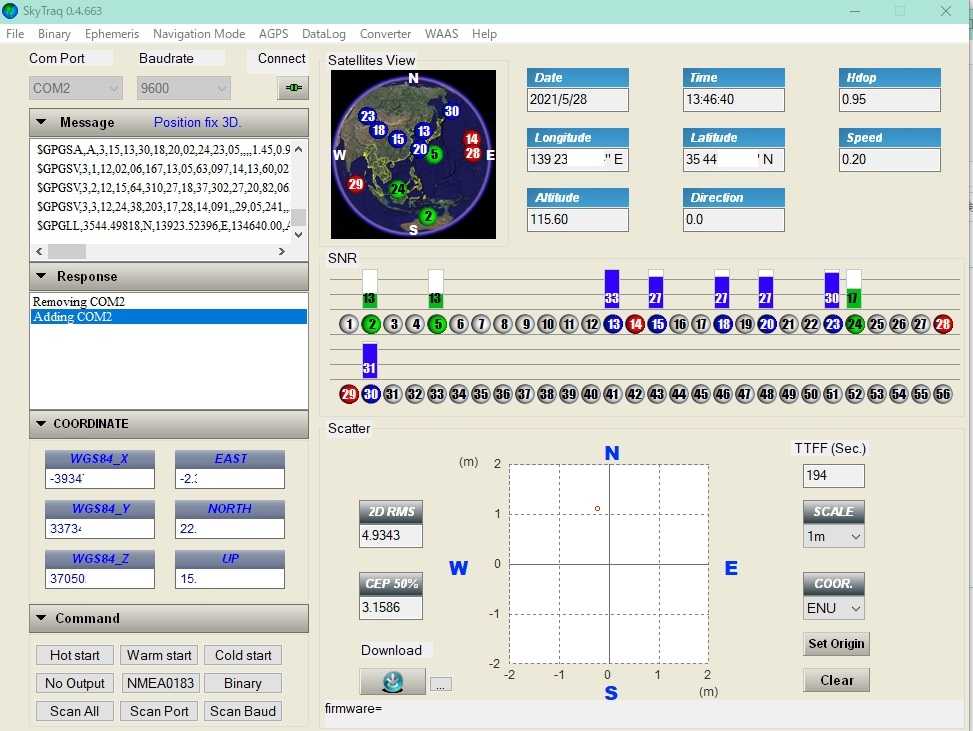

ＧＰＳモジュール設定用ツールで動作確認

とりあえずシリアルから流れてくるデータを見るだけならメーカーを問わずです
で、まあキャプチャーの通り測位に成功しました。
懸念だったオスメスのピン違いもなくスルッとデータが流れてくれました

しばらく動作させていましたが、変にデータが詰まるとかもなく順調に流れているので
FT-991Aに接続することにしました

準備としてはセットアップメニュー内のFT8関連で変更していた値を変更

028(GPS/232C SELECT)→GPS2
029(232C RATE)→9600bps

GPS1はSETUP MENUを長押し→LAT/LONを押す→GPSを押したときに測位
GPS2は測位し続ける

らしいので、測位し続ける設定、029はモジュールの通信速度に合わせる…

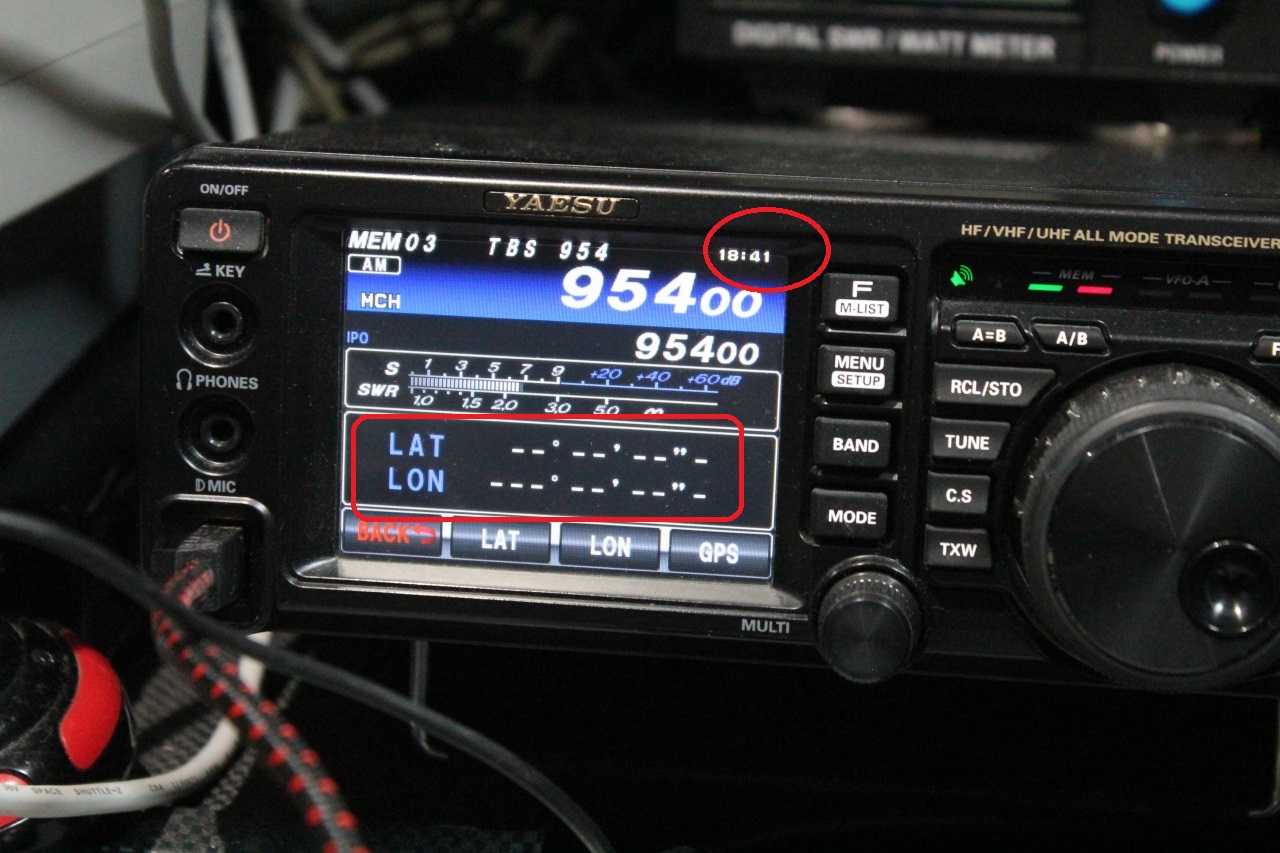

接続して直後は緯度経度が空欄で、右上のアイコンもありません

測位が完了すると…

右上に衛星のアイコンが出現、緯度経度も設定されます

色々書いたけど、できることはこれだけ!
もっと言えば通常画面で衛星のアイコンが出現するだけです(^^ゞ

でもまあ、2000円しないで人工衛星を使った測位システムが組み込めるのだったら
やってみても面白いでしょう…
※このリグに搭載されているデジタルFMだと、このGPS情報を通話に取り込めたりするので
　使いみちがないわけではないですね…そのデジタルモードが普及すればね(^^;

というわけで、FT-991AにGPS受信機を追加してみたというお話でした
