Jun 13, 2021
カテゴリ： アマチュア無線
ほぼ自分への覚書ですが、もしかしたら誰かの手助けになるかもしれない…
八重洲無線機のモジュラープラグのマイク端子のPIN配置の話です
FT-857DM/FT-897DMは電源のON/OFFが出来ますので、FASTだけが少し機能が違うかもです
で、RJ45というモジュラープラグなので、マイクケーブル代わりにLANケーブルを使ってます
うちでは、
とか、
使っているのは
サンワサプライの細径メッシュLANケーブル
楽天でも、もちろん購入できます
つめ折れ防止カテゴリ7細径メッシュLANケーブル KB-T7ME-01BKR サンワサプライ KB-T7ME-01BKR
私は使いみちで長さは使いみちで50cmだったり1mや2mも使ってます
で、ここからが本題で、上の図を見てもわかりにくいので…
白青と白緑が入れ替えられているLANケーブルが前提ですが、通常はそうなっていると思います
白青と白緑を入れ替えることでマイクラインがツイストペアになるんですね～
一応考えられているのかな
この図に従えばほとんど悩まずにLANケーブルをマイクケーブルに転用できると思います
まあ、そうそう入れ替えるものでもないのですが、八重洲無線のモジュラーの
配線がいくらか楽になるかも…という覚書でした
やっぱり楽しいです(^^)
八重洲無線機のモジュラープラグのマイク端子のPIN配置の話です
これはFT-897ですが、こんな風に書いてあります
FT-818ND/FT-857DM/FT-897DM/FT-991AMで共通ですFT-857DM/FT-897DMは電源のON/OFFが出来ますので、FASTだけが少し機能が違うかもです
で、RJ45というモジュラープラグなので、マイクケーブル代わりにLANケーブルを使ってます
うちでは、
とか、

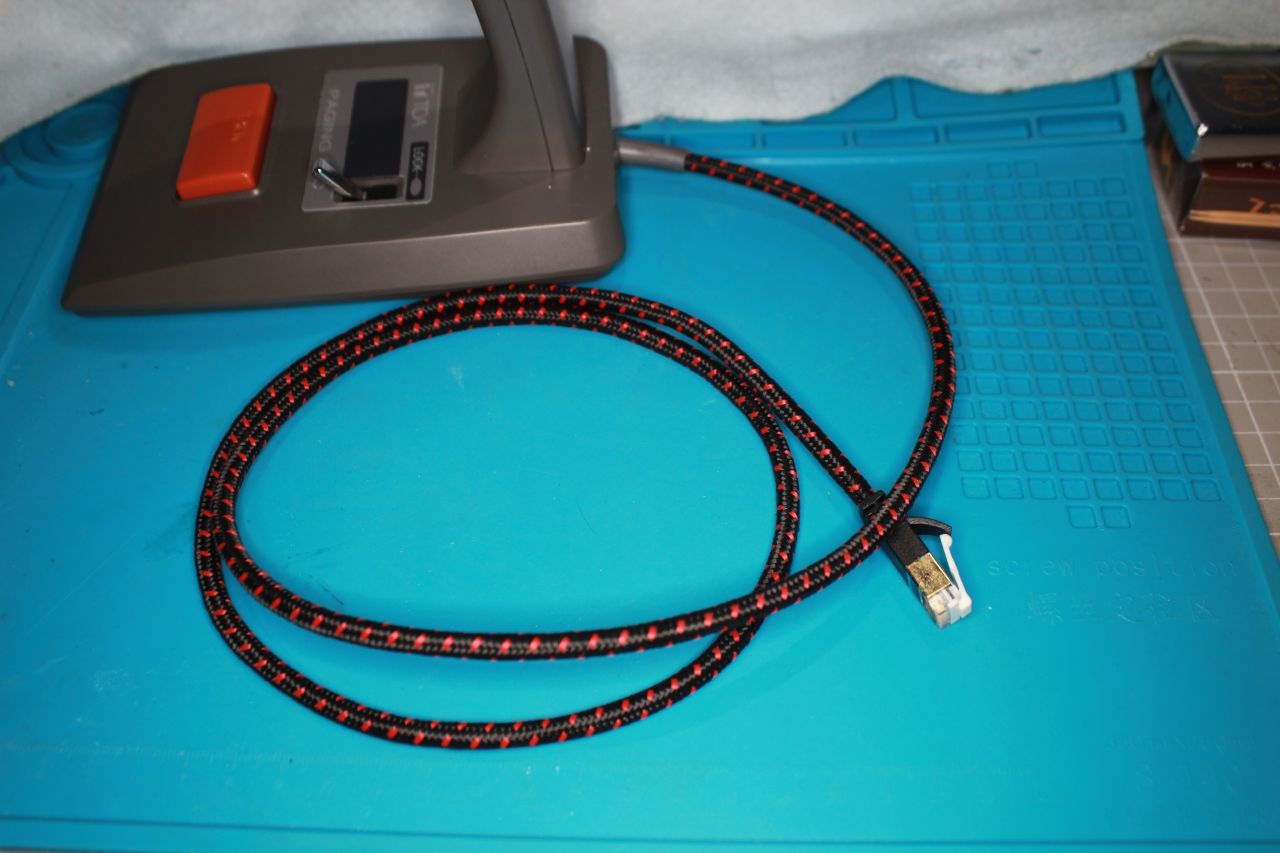

使っているのは サンワサプライの細径メッシュLANケーブル
楽天でも、もちろん購入できます
つめ折れ防止カテゴリ7細径メッシュLANケーブル KB-T7ME-01BKR サンワサプライ KB-T7ME-01BKR
私は使いみちで長さは使いみちで50cmだったり1mや2mも使ってます
このケープルは各ツイストペアごとにシールドの上に全体もシールドされていますので
ノイズにはとても強いと思います…その代わり、細径の撚り線タイプの割に硬いので
取り回しは少しやりづらいかもです
で、ここからが本題で、上の図を見てもわかりにくいので…
白青と白緑が入れ替えられているLANケーブルが前提ですが、通常はそうなっていると思います白青と白緑を入れ替えることでマイクラインがツイストペアになるんですね～
一応考えられているのかな
この図に従えばほとんど悩まずにLANケーブルをマイクケーブルに転用できると思います
※白青と白緑が入れ替えがないケーブルも存在するようなので
白緑が5Vかだけは確認するとより安全ですね
まあ、そうそう入れ替えるものでもないのですが、八重洲無線のモジュラーの
配線がいくらか楽になるかも…という覚書でした
やっぱり楽しいです(^^)
