Jun 25, 2021
カテゴリ： アマチュア無線
いや、SWR計はデジタルのものがあるんですが、
一応150MHzまで使えるみたいなので、サブでも良いかな…と
それに、2台あればそれぞれの数値で、ある程度精度も確認できますしね
ということで、買ったものはこれ…
かつてトリオが販売していた自作キット類のブランド名らしい 1970年代なので知らないわけはないんだけど、私は知りませんでした
進行波と反射波の差し引きで放射電力のポジションがある…というわけね
照明も無いし老眼にはありがたいですが…
こんなデカイメーターなんて今でも買えるのだろうか(^^ゞ
筐体の方もでかくて重たいので、5D-FBをつなげてもSWR計がケーブルに負けて
そっぽを向いちゃうなんてことが無いです(^^ゞ
…なんて今706にはアンテナも繋がっていませんけど(^^ゞ
確認のため991とダイポールの間に接続して確認してみました
マッチングが取れていて連続波を出せる50MHzで確認しましたが一応ちゃんと動いているみたいです
ということで、私が10代だった頃のSWR計を買ってみたというお話でした
一応150MHzまで使えるみたいなので、サブでも良いかな…と
それに、2台あればそれぞれの数値で、ある程度精度も確認できますしね
ということで、買ったものはこれ…

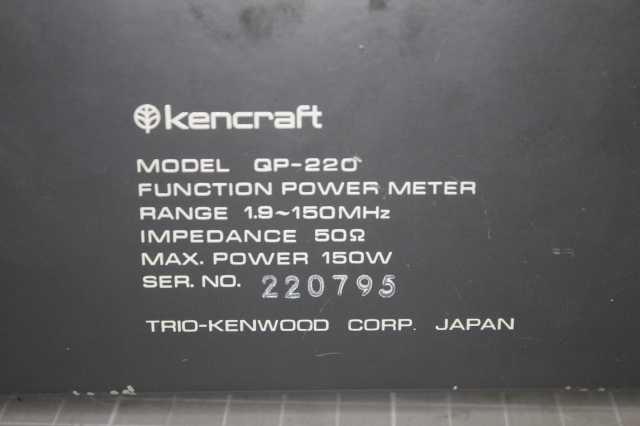

Kencraft QP-220
メルカリで送料合わせて3500円ほどで購入しましたかつてトリオが販売していた自作キット類のブランド名らしい 1970年代なので知らないわけはないんだけど、私は知りませんでした

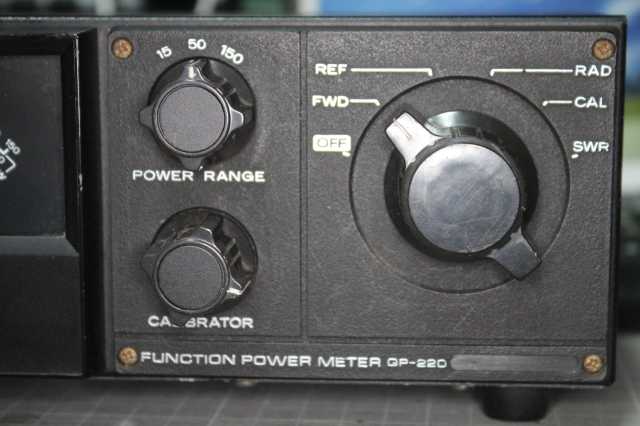

レンジ変更とキャリブレーション・切り替えスイッチ
進行波の電力・反射波の電力・放射電力・CAL・SWRとOFFで6ヶ所進行波と反射波の差し引きで放射電力のポジションがある…というわけね

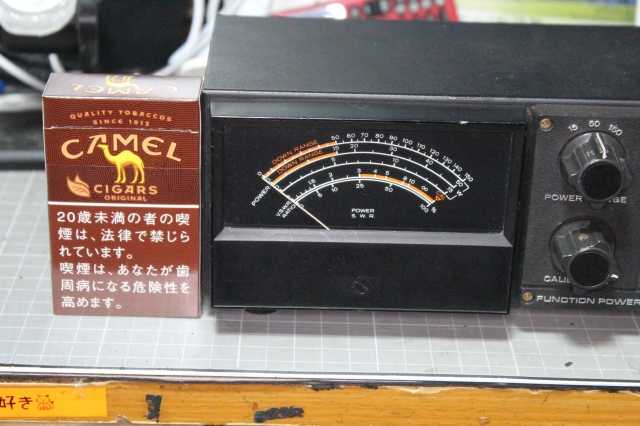

照明も無いし老眼にはありがたいですが…
こんなデカイメーターなんて今でも買えるのだろうか(^^ゞ
筐体の方もでかくて重たいので、5D-FBをつなげてもSWR計がケーブルに負けて
そっぽを向いちゃうなんてことが無いです(^^ゞ
HF～150MHzまでが使用範囲
なのでデュプレクサーを2個使用すればIC-706mk2にはピッタリですね…なんて今706にはアンテナも繋がっていませんけど(^^ゞ
GPが不調でサブのホイップも991に繋がっちゃっているのでね
確認のため991とダイポールの間に接続して確認してみました
マッチングが取れていて連続波を出せる50MHzで確認しましたが一応ちゃんと動いているみたいです
FT-911Aにはアンテナチューナーが内蔵されています
他のアンテナチューナ内蔵機や接続した場合
他のアンテナチューナ内蔵機や接続した場合
アンテナチューナーから見るとSWR計もアンテナの一部としてチューニングします
なのでアンテナのミスマッチが大きいと無線機とSWR計で表示が大きくズレます
なのでアンテナのミスマッチが大きいと無線機とSWR計で表示が大きくズレます
顕著ですので、ご注意ください。
その意味では効率よく電波をだすというより無線機の終段の保護と言う感じですね
ということで、私が10代だった頃のSWR計を買ってみたというお話でした
