Jan 14, 2022

100均の灰皿にLEDライト…

カテゴリ：おもちゃネタ

車で使うものなので車ネタでもあるし、3Dプリンターネタでもあるのですが(^^ゞ
ダイソーで以前売っていたドリンクホルダー用の灰皿

これを色々いじりながら使っています
この色のものはもう無いのかも知れませんが…

とは言っても、色々いじって今はフタ部分しか使っていません…

こんな感じで蓋を利用しているだけだったりします

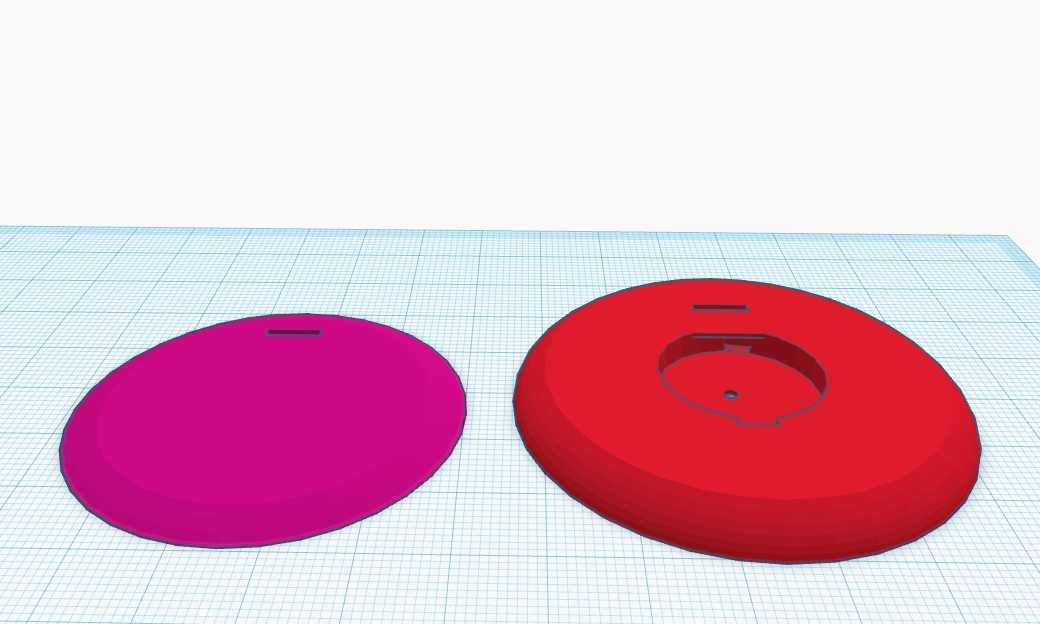

本体部分を3Dプリンターで作り
照明用にLEDライトを取り付け

と、原型をとどめていない

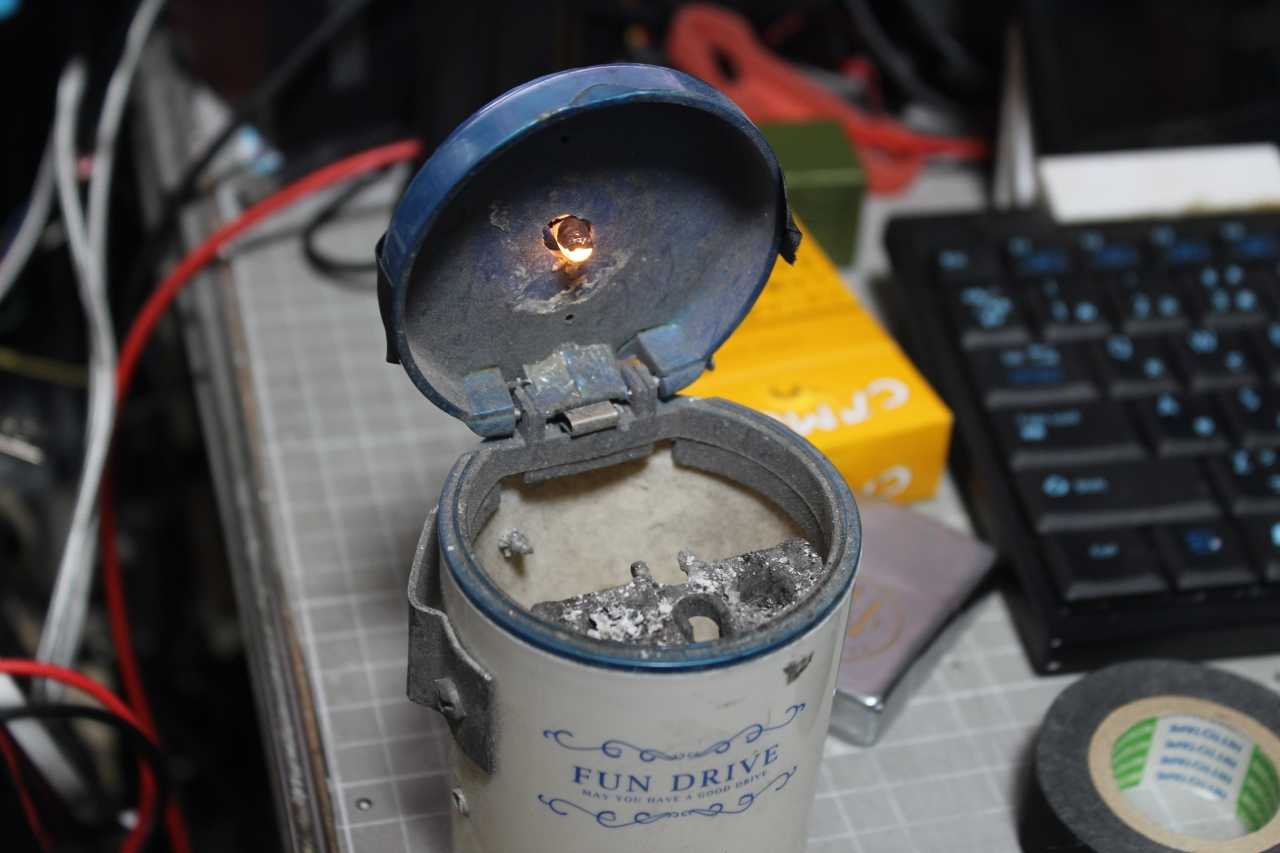

そのLEDライトですが当初は

こんな感じでコイン電池1本で使っていました

コイン電池のBOXやスイッチの入る部分などの配線をブリキではんだ付けして
作ったので、出来は悪くないと思っています
ブログで紹介したような気がするのですが、見つかりませんでした
…書いたはずなんだけどな～

この写真はブログ用に標準のものにLEDライトを乗せただけ

コイン電池が割合すぐに無くなるし明るさも、安定しない…なんか嫌だな～

ということで、方針変更～

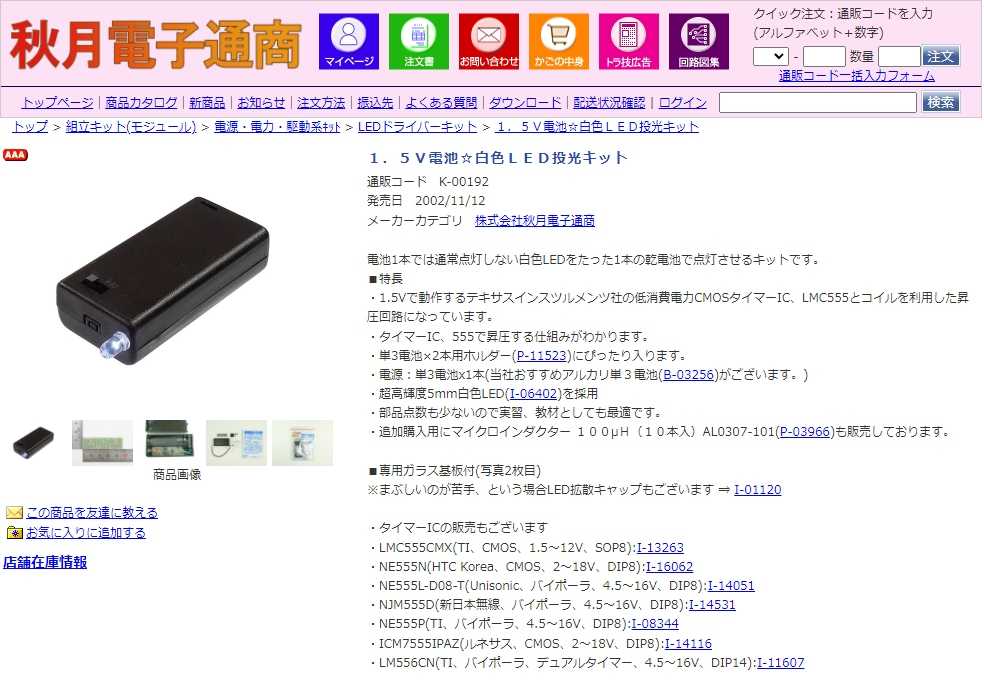

秋月電子の 1.5Ｖ電池☆白色ＬＥＤ投光キット

の基盤を使って1.5V駆動で電池を最後まで使い切るものに切り替えてみました

※この回路本当に最後の最後まで電池を使い切ってくれます

　他で使えなくなって廃棄するものでも、当分光ってくれます

試しにこの回路で光らなくなったときの 電圧を測ったら0.5V でした(゜o゜;

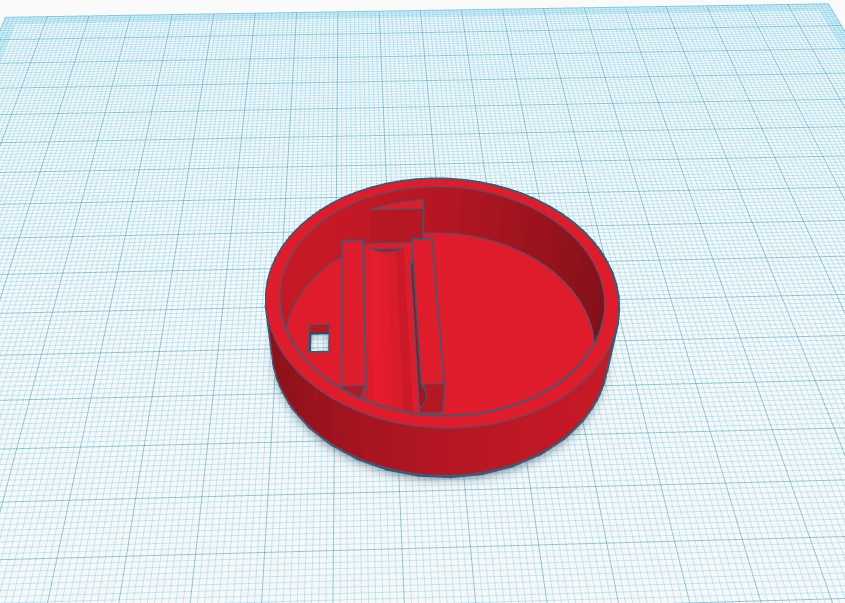

ということで、ケースを…

単4電池のスペースとスイッチの頭が出る部分を作っただけですけどね

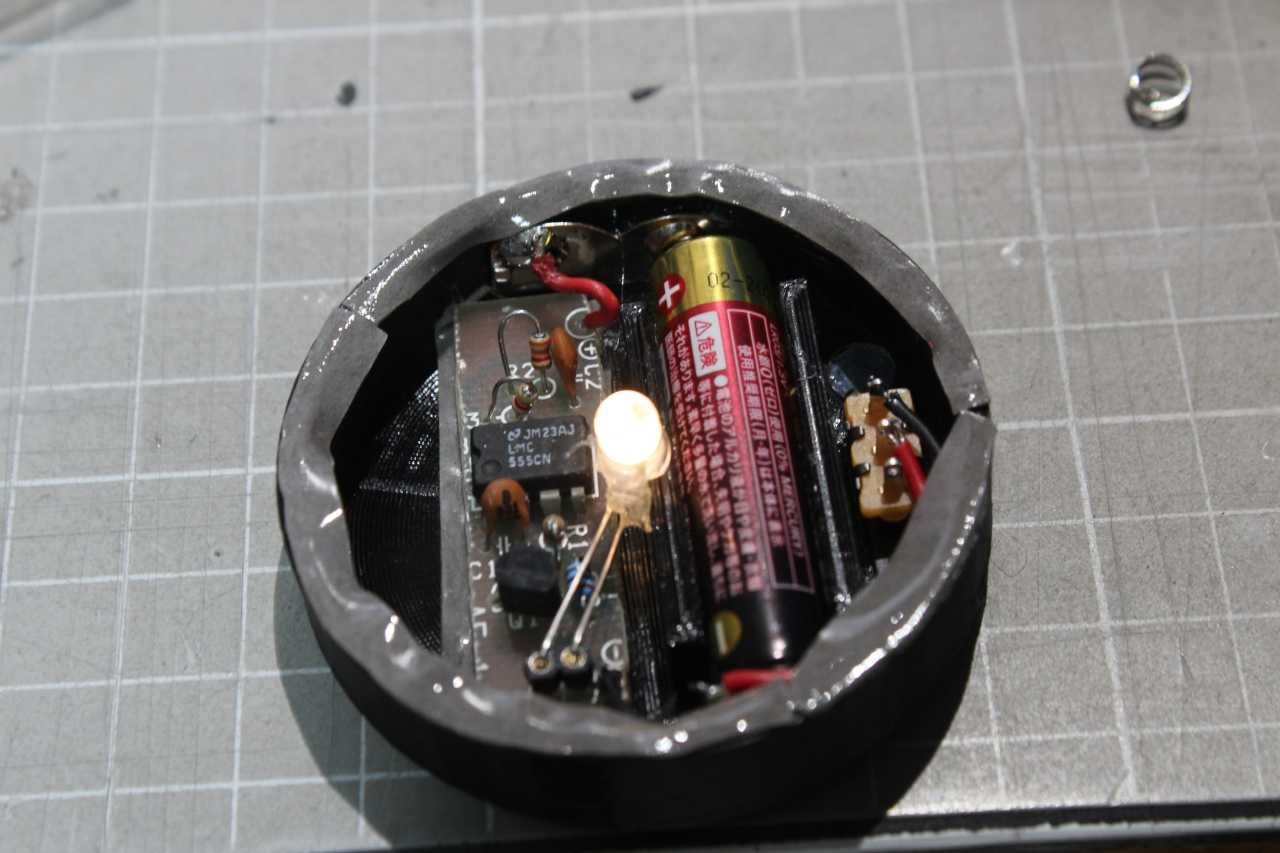

その中に電池BOXを仕立ててスイッチと回路を押し込んで…

私はこの投光器キットを何年も前に何個か作って温存していたので植え替えただけです
本来は単3電池を使うキットなのですが、基盤を削って単4のケースに収めていました

…組み立てたときから電池を交換した記憶がありません

　その一つに至っては物置の前に雨ざらしで落ちていましたが

　スイッチを入れたらなんなく点灯してちょっと驚いたことがありました

灰皿の蓋に貼り付けてあげれば…

ハイできた～～

新品時のコイン電池直結と比べると少し暗いですが
この光量がそれこそ電池の限界まで続くし、単4電池なので
いつ交換するのかわからないです

今の時点では両面テープで蓋に乗っているだけですが、問題ないようなら
ネジを打ち込めるように補助材も作れば良いかな

ということで、未だにタバコを吸うので車で使う灰皿をいじってみたというお話でした

…はい、少々変なものが入ってきても耐えられるように 肺を鍛えている んです(^^ゞ

それに禁煙なんかすぐにできますよ… 13回くらい禁煙してますよ

…禁煙は嘘…いわゆるアメリカンジョークというやつです(^^ゞ
