Aug 29, 2022

Teclast X11の充電の更に続き…

カテゴリ： PC

Teclast X11の充電に色々トリガーケーブルを入手して使っています

どのケーブルを使ってもPC本体がフル充電状態から繋げておくとうまいこと充電してくれます
ただ、うっかり本体のバッテリーを減らしてしまうと、私の持っている

ROMOSS モバイルバッテリー 20000mAh 大容量18W 急速充電

このバッテリーだと、供給できなくて5V出力に戻ってしまうんです
※電流を測ると1.8Aくらいなので、1.5Aというバッテリーの定格を超えるので正常なんですけどね
PD対応のモバイルバッテリーは複数あるので…

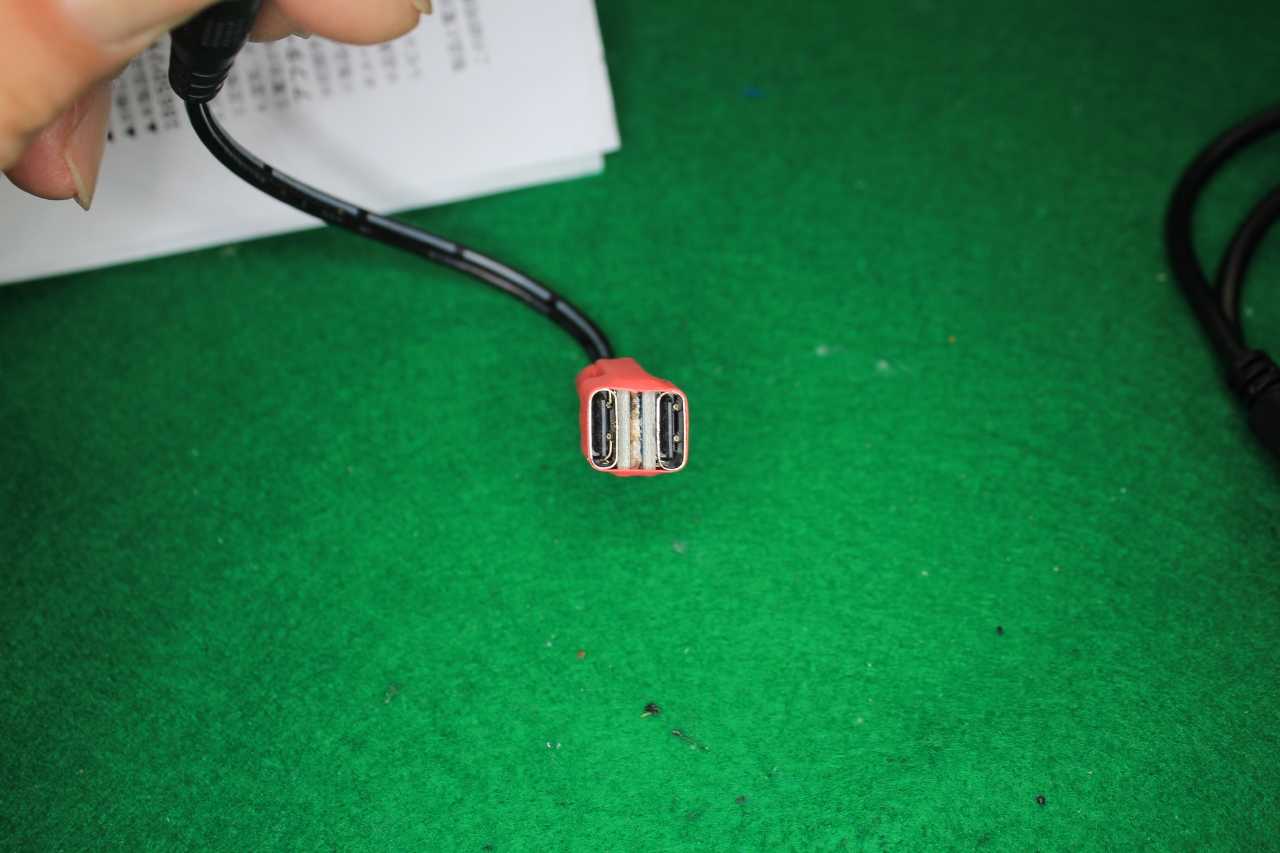

こんな風に2枚のトリガーボードの出力を並列にしちゃいました(^^;

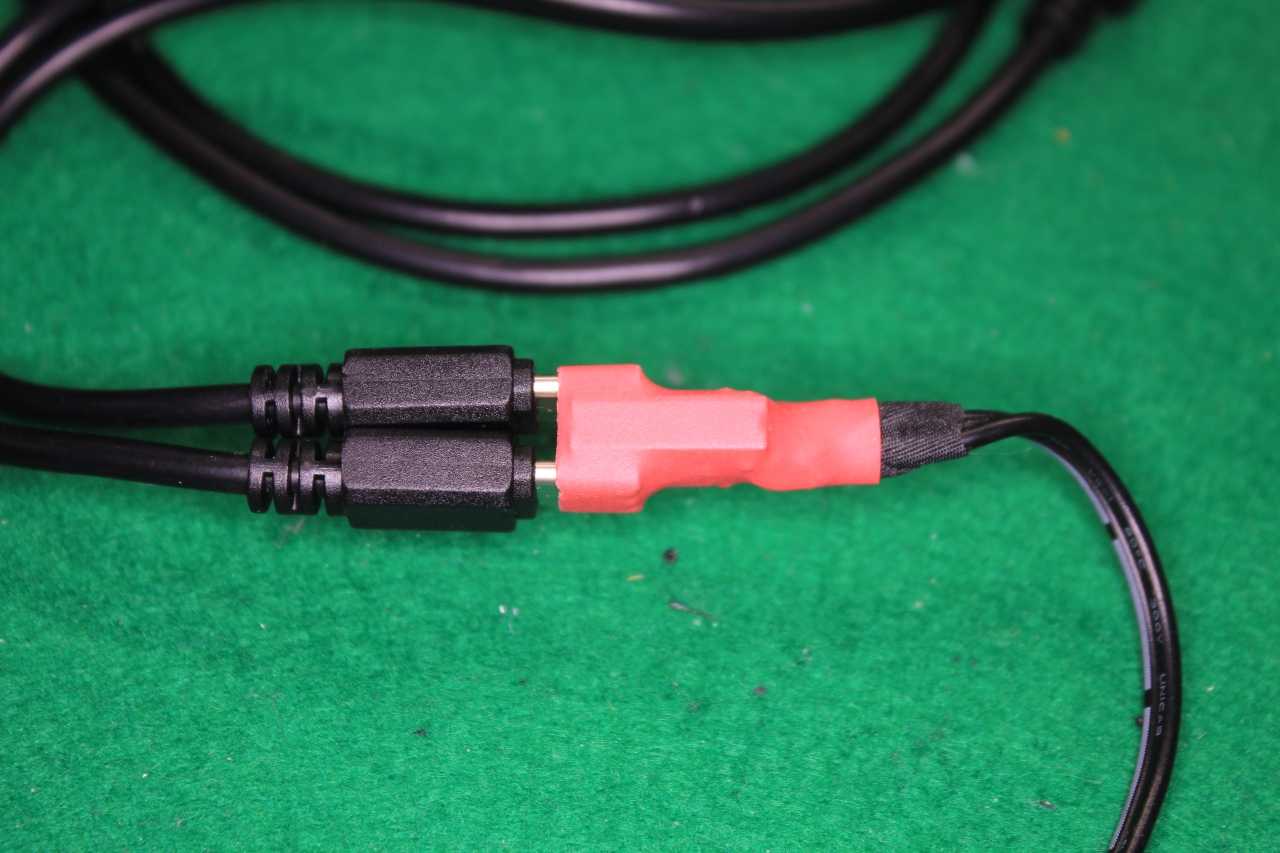

トリガーボード2枚を背中合わせにして熱収縮チューブで巻いてあります

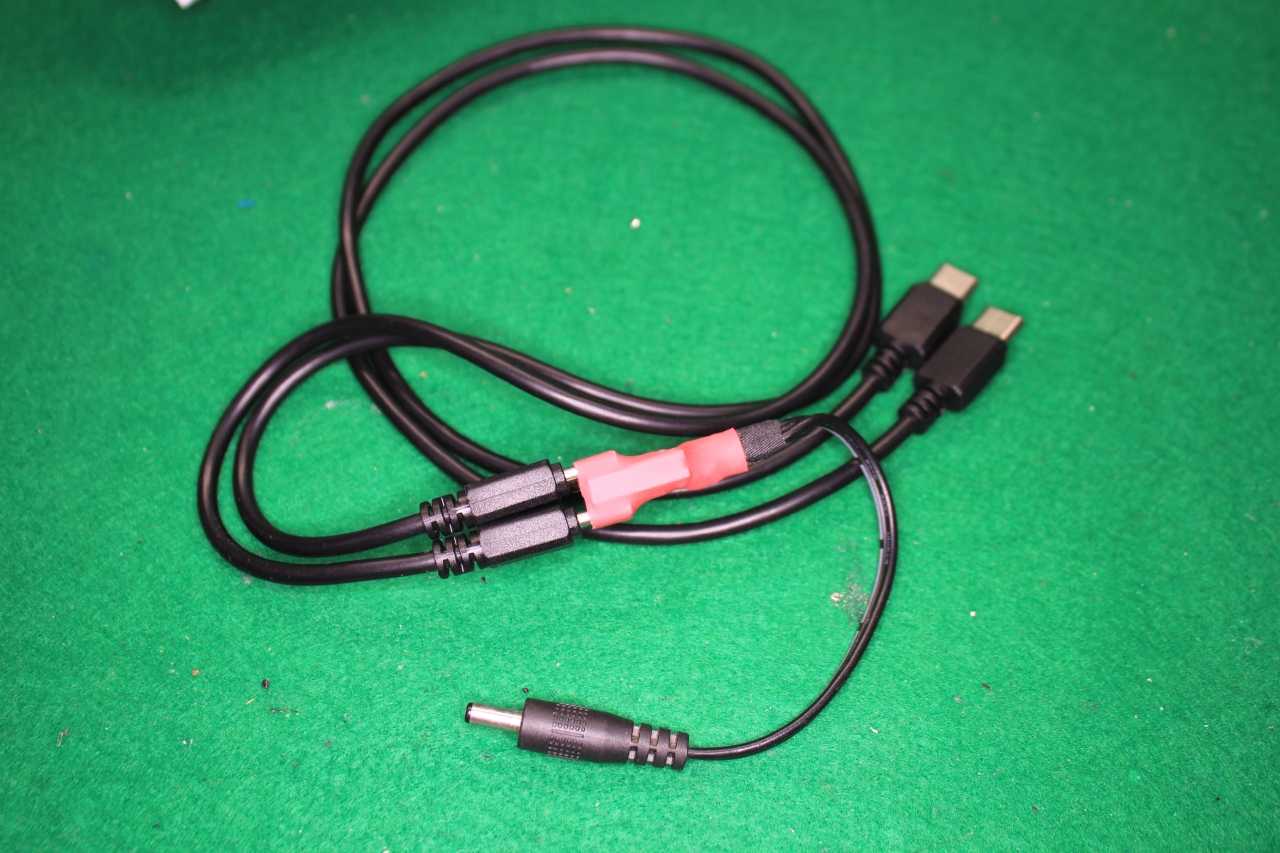

2本のケーブルを別のモバイルバッテリーにつなぐというわけ

夜勤にX11とモバイルバッテリーを持ち込んで試してみましたが
2A近く流れる本体のバッテリーが枯渇した状態からの充電にも成功しました(^^ゞ

注意です
本来は逆流防止を入れるとか、そもそも並列で使うような作りになっていないとか…

最初は逆流防止の対策でダイオードを入れてみましたが電流制限で500mAしか流れず
しかもダイオードは発熱がひどくこれでは逆に危険ということで単純な並列にしちゃいました
そんな接続方法なので、真似をするなら 自己責任 でお願いします
私はつい先日に大容量のバッテリーを交換したばかりなのでこんな方法を取りましたが
単純に容量の大きいモバイルバッテリーを買えばよいだけですからね

ということで、夜勤に持ち込んで充電できる環境をより良く(?)したというお話でした
