C500用バッテリー
これの充電についてですが、BMSが入っているお陰で取り出し口が充電口になるので
別途充電口を作らなくてもよいのでとても楽なのですが…

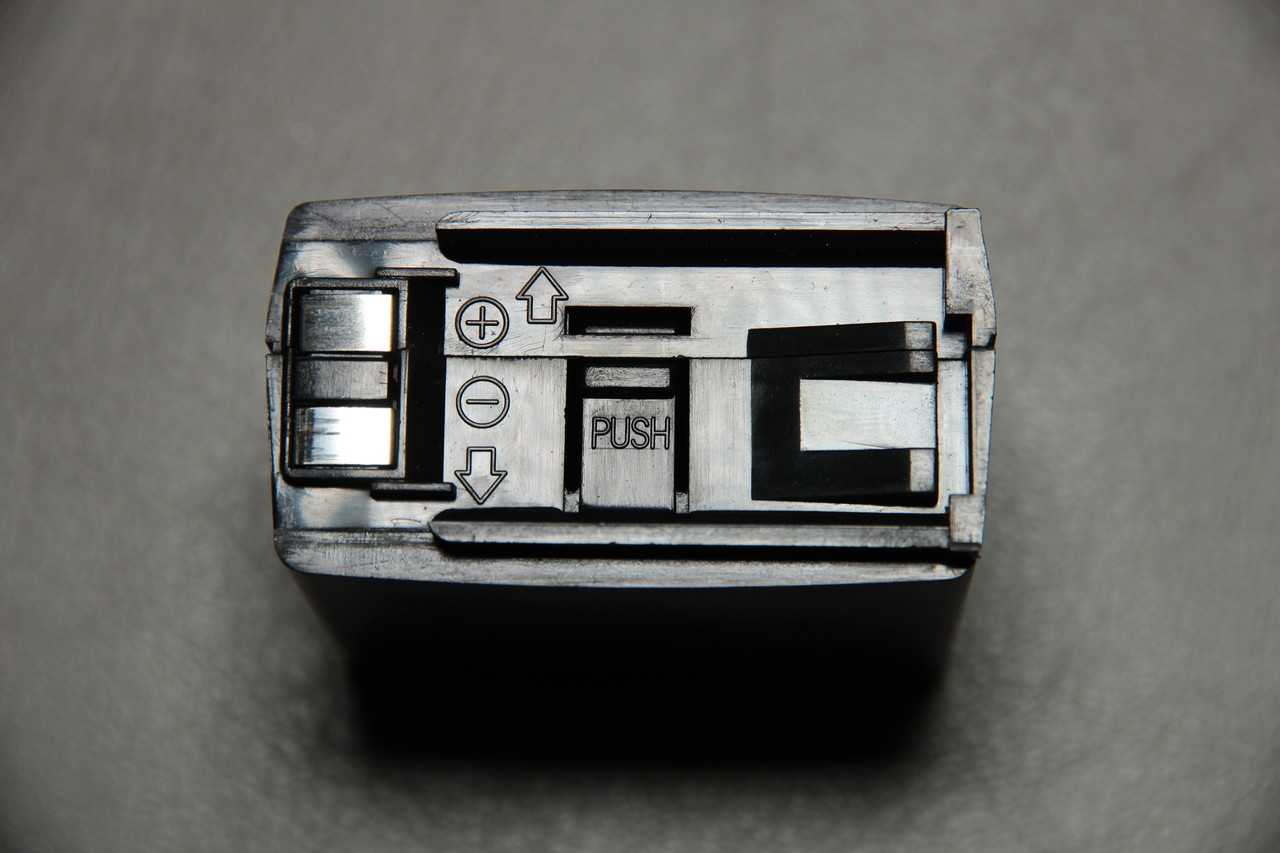

その電源取り出しの端子が…
こんな感じ…平板なのでワニ口クリップなどを噛みつかせられない…
無線機に横にスライドして取り付けるので凸凹があると引っかかってしまうので
こういう形にせざるを得ないのですが…いちいち殻割りで接続するのも嫌(^^ゞ

じゃあどうするか~

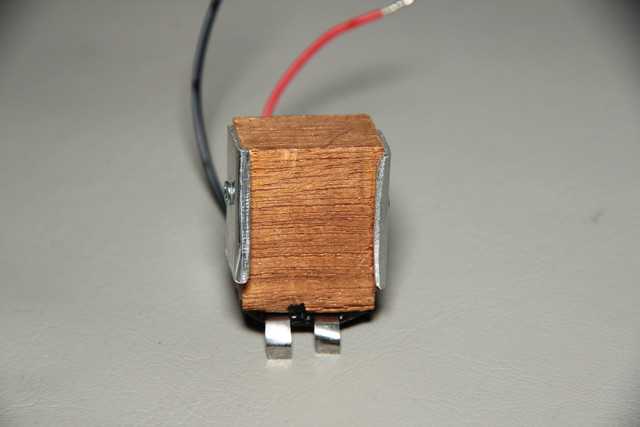

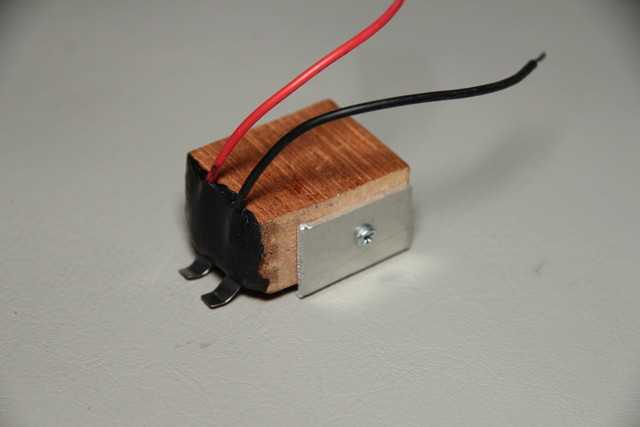

木材とアルミ片・ステンレス板でこんなのを仕立てました
3Dプリンターでも出来なくはない形ですが強度的に心配だったし
形状的にとても面倒くさそうだったので、とりあえず手持ちの端材で仮に作ってみようと


アルミがスライド溝にかかり、ステンレス板が端子に接触するわけ

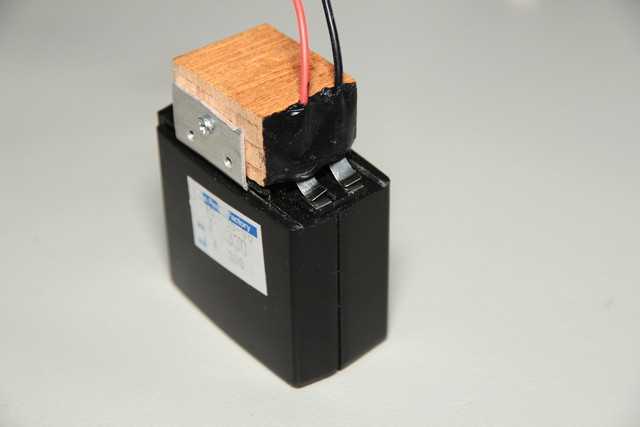

合体させるとこんな感じ
端子の接触部分が丸見えです

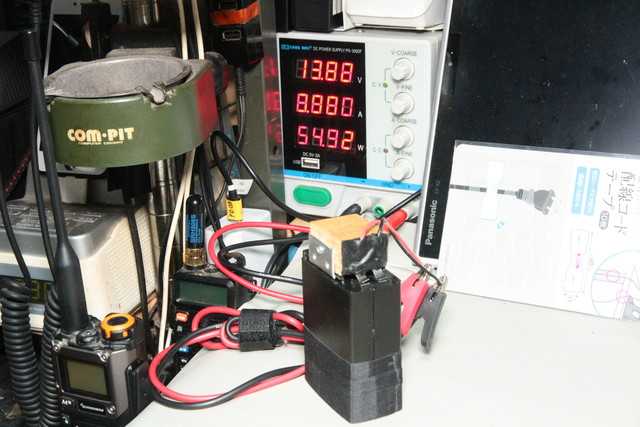

で、出ている赤黒コードそれぞれに13.8Vを掛けると…
ちゃんと充電してくれます
8Aに見えるけど3Aです…しかも見ていると目まぐるしく変化するので
パルス充電的なことをやっているのかもしれないです

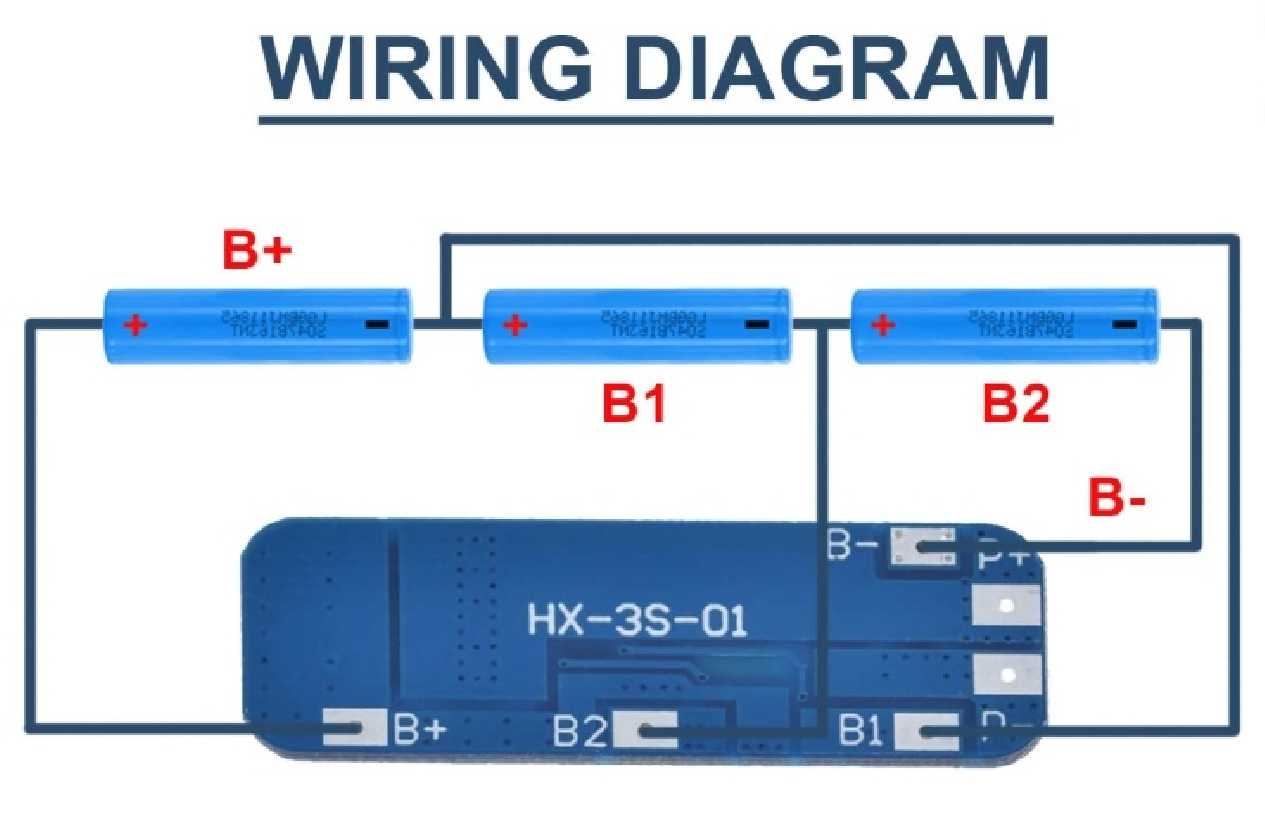

そうそうその​ BMSですが商品の説明 ​では…

  • 真ん中のバッテリーのプラスをB1
  • 一番マイナス側のバッテリーのプラスをB2
に接続と書かれていますが…

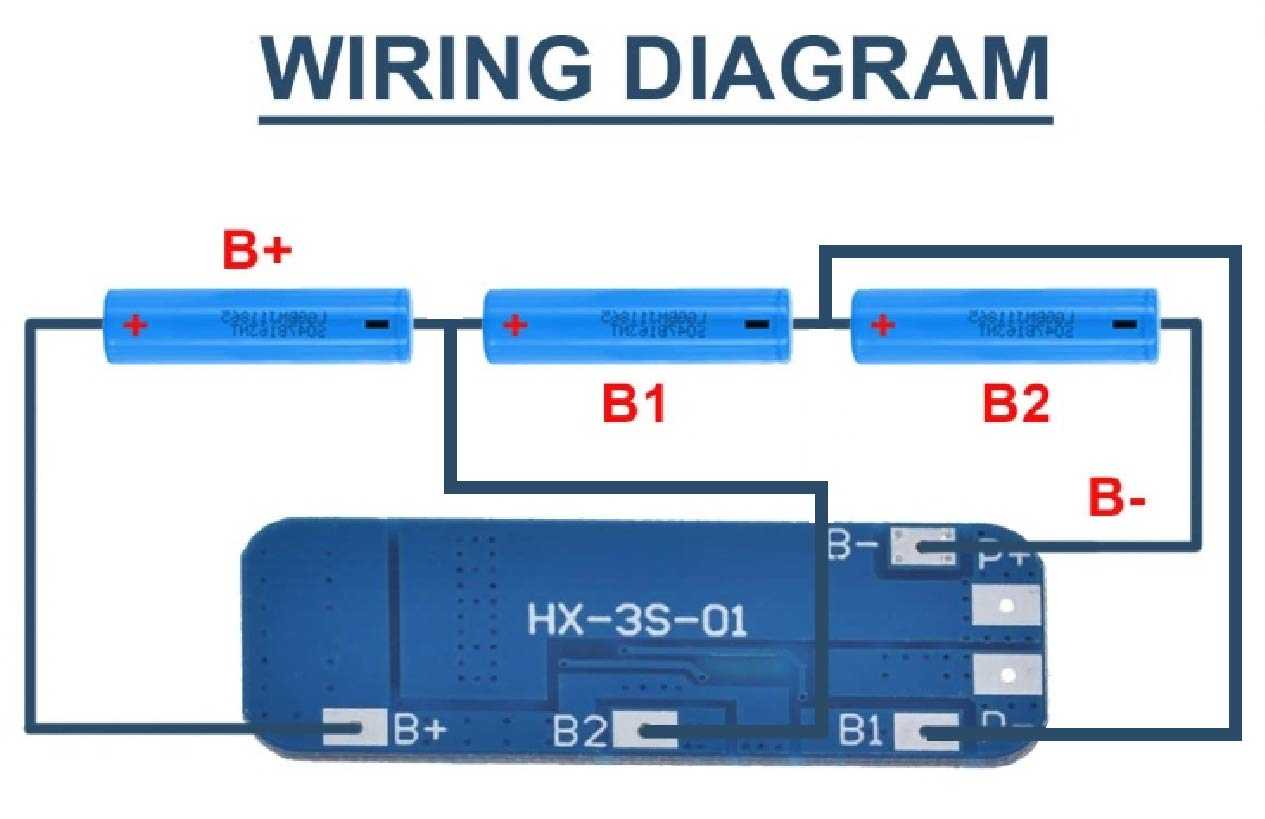

実際には…

  • 真ん中のバッテリーのプラスをB2
  • 一番マイナス側のバッテリーのプラスをB1
これが正しいようです
商品レビュー ​の中でお一人が触れられていて、私は最初からこの接続を


この接続で充電した3本を​ 昔買ったラジコン用のバッテリーチェッカー ​で確認したら
ちゃんとバランスよくフル充電の状態になっていたので間違いないと思います
私が買ったものはもう商品ページがありません…​ これあたり ​が同等のものじゃないかな


結構活躍してくれています…まあ電圧のチェックくらいしか出来ないんですけどね

ということで、仕立て上げた無線機用バッテリーの充電用アダプターを
仕立てたというお話でした…ちょっとだけBMSのお話もね(^^)
