2012.08.18

AT6IN(GINJI-150FNと同型)の光軸調整に苦戦(その５)

(6)

カテゴリ：スターウォッチング

光軸調整にはまってしまい、抜け出せない。
そもそも鏡の洗浄をしたことから始まる。

洗浄直後にレーザーコリメーターのみで調整（１回目）
===============================================================
斜鏡は、回転している。これでも光軸の中心は合っている。

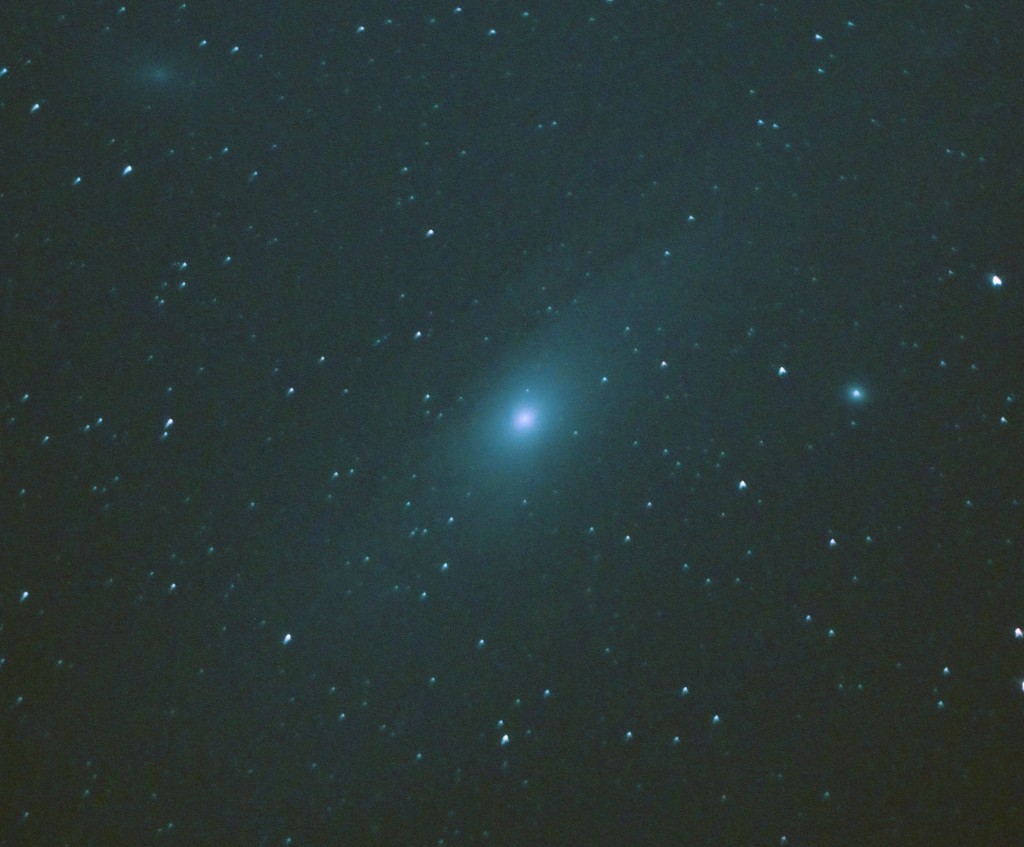

M31の写真は追尾エラーではなく、画面中心にコマ収差の様な星像となっているため。

撮影地；和歌山県みさと天文台駐車場
===============================================================

コリメーションアイピース導入（２回目）（斜鏡を主鏡から離れる方向で調整）
===============================================================
斜鏡の物理的な中心をできるかぎりコリメーションアイピースの中心に追い込んだ（斜鏡を主鏡から離れる方向側にシフト）
この状態でも斜鏡は楕円に見え、主鏡は斜鏡の先端ぎりぎりに入っている。

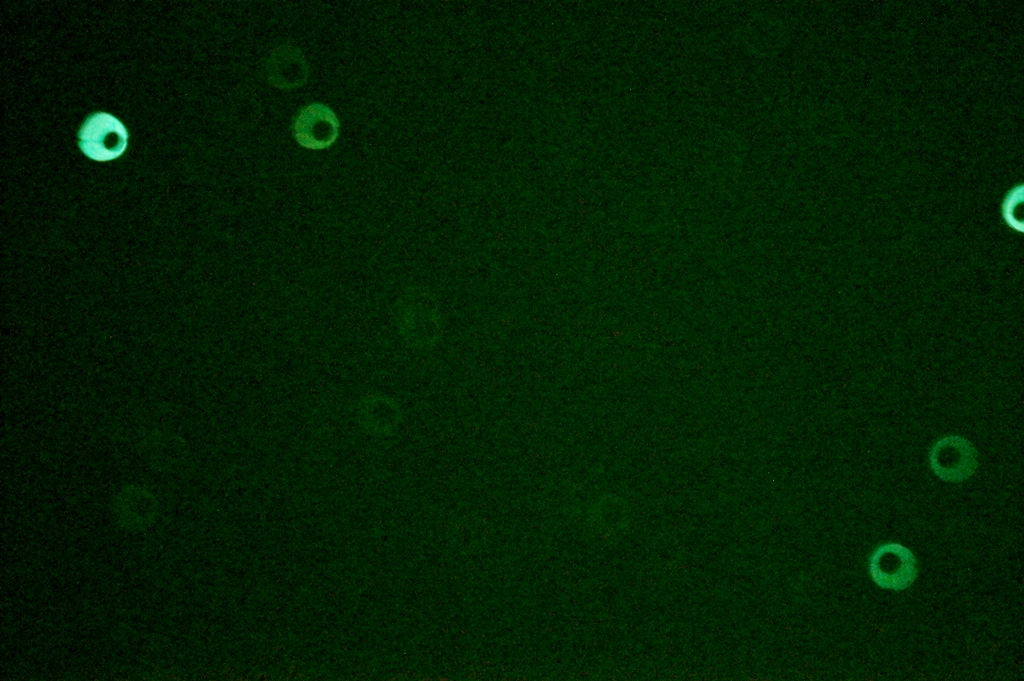

ピンボケの画像のスパイダー陰影は、良好そうだが、周辺減光がかなり偏ってしまった。

撮影地：大阪府豊中市自宅ベランダ
===============================================================

コリメーションアイピース導入（３回目）（斜鏡を主鏡に近づく方向で調整）
===============================================================
今度は斜鏡の光学的な中心を得られる様、オフセットでの光軸調整を試みた。

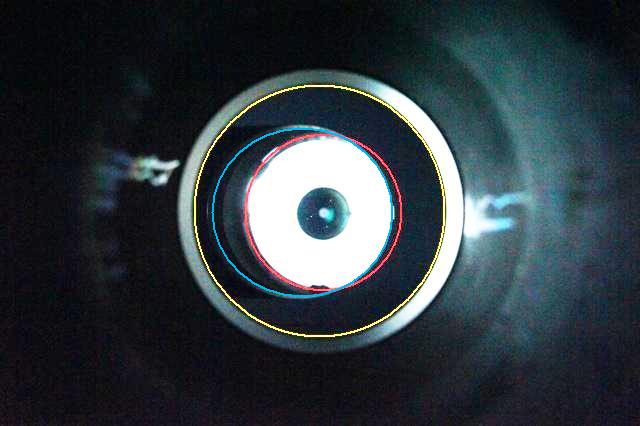

ドローチューブ内に見える斜鏡は、円に近い。

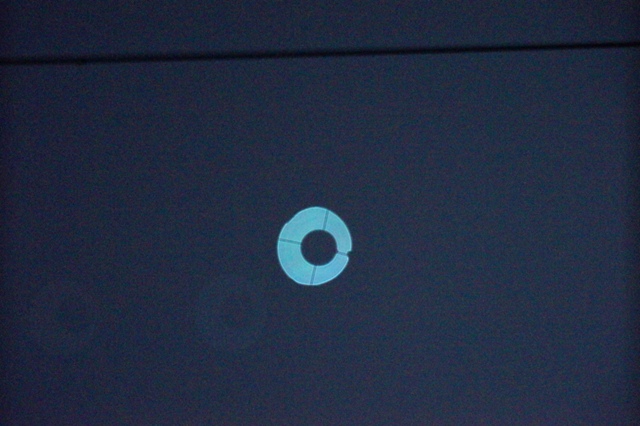

周辺減光の中心は、前回とは逆側に移動してしまった。後一歩である。

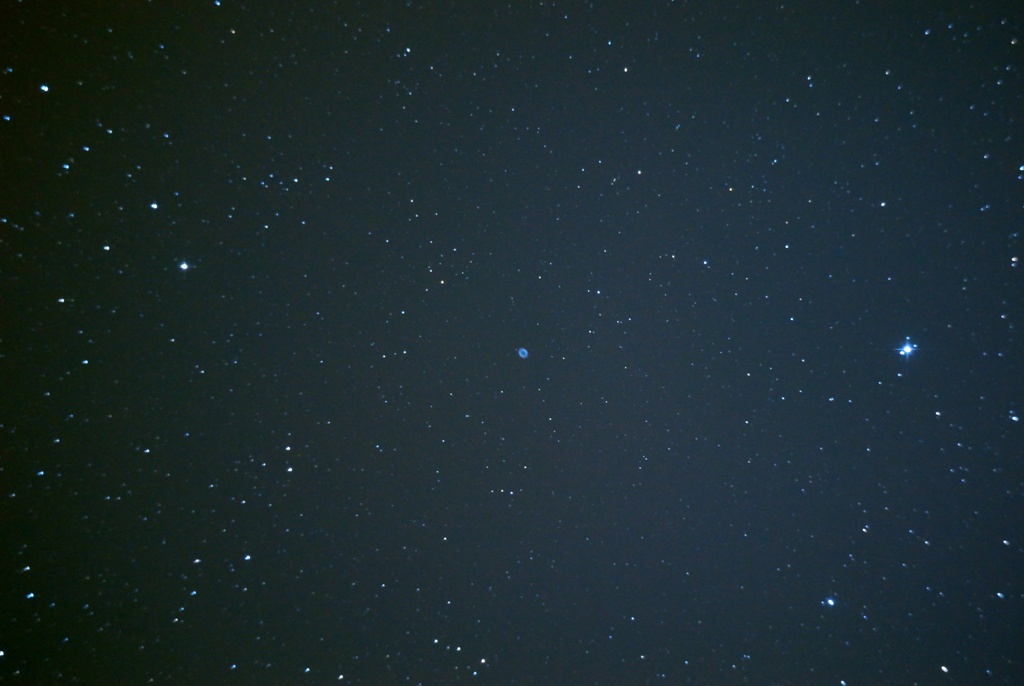

撮影地：大阪府豊中市自宅ベランダ
===============================================================

コリメーションアイピース導入４回目（斜鏡を２回目と３回目の中間で調整）
===============================================================
斜鏡の中に、主鏡が収まっておらず、主鏡がレモンの形状に見える。これは、ピンボケ画像のスパイダー陰影でも同様の状況であった。

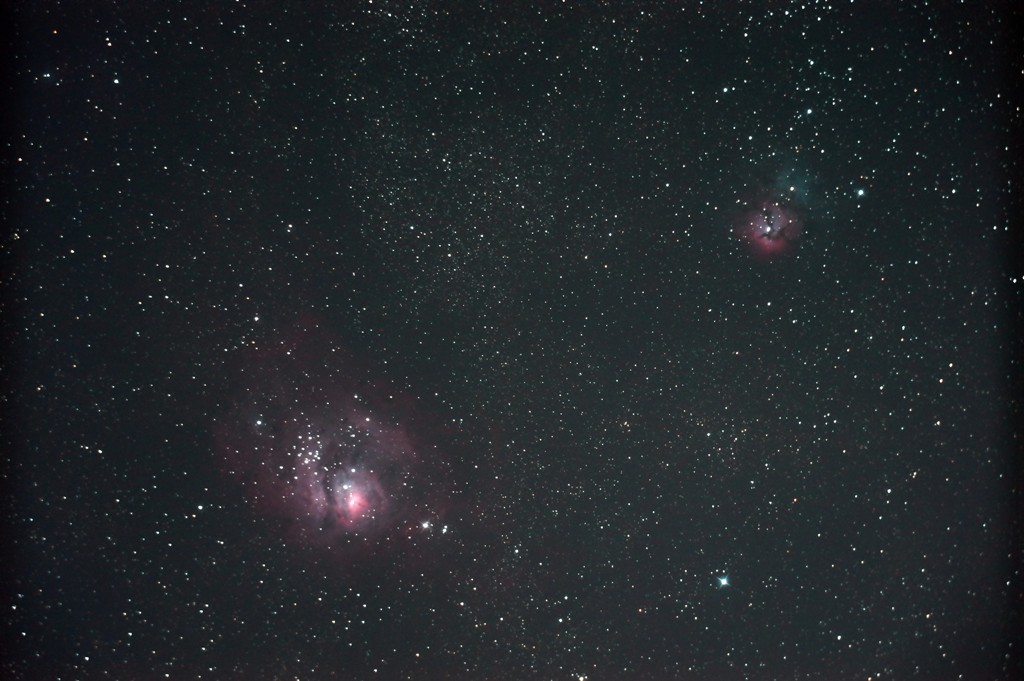

撮影地：猪名川天文台駐車場
===============================================================

４回目の写真の印象はかなり良くなってきている様な気がするのだが、空の状態かもしれない。
ピンボケ時のレモン形状のスパイダー陰影は、果たしてこのままで良いのか？という疑問が。。。
ということで、スパイダー陰影に着目して、もう１回チャレンジする。
続く
