2012.08.28

AT6IN(GINJI-150FNと同型)の光軸調整に苦戦(その８)

カテゴリ：スターウォッチング

ピンボケのスパイダー像で光軸を合わせた訳なので、星空の下でもピンボケ時の画像は美しい。

どうやら美しいピンボケ画像を得る光軸を探ってきた様である。
この光軸合わせは誤っていそうである。

通常の写真では周辺減光に関しては中心部のよっているのであるが、絵が醜い。
前回の周辺の画像の醜さから今回は画面左下でピントを合わせて撮った。

撮影地：豊中市自宅ベランダ

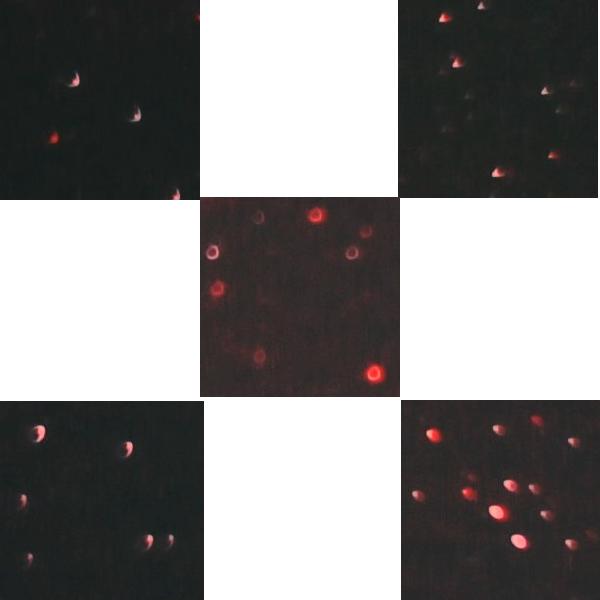

しかしながら、写真上では、右上で最もピントがあっていそうだし、中心部は星像がドーナッツ状になっていてピンボケが強調されてしまっている。

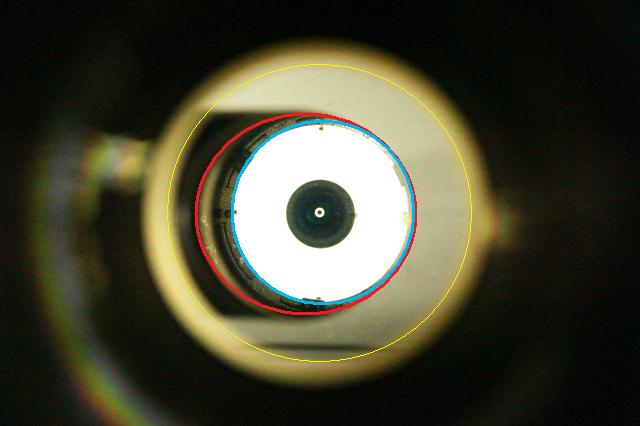

この時状態であっても、光軸は合っているし、斜鏡の状態も悪くなさそうだ。

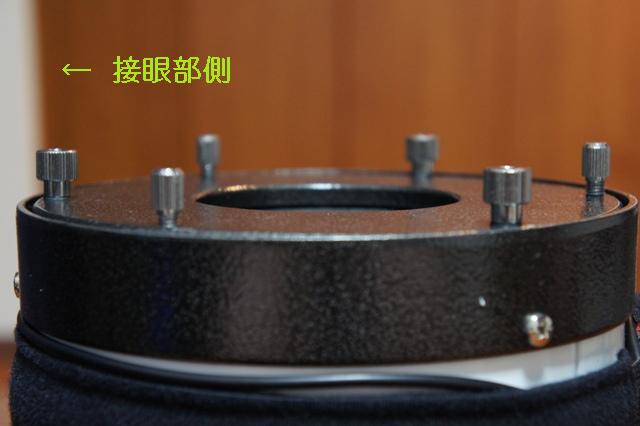

その後気付いた点としては、光軸調整後の主鏡の歪みである。
無理にオフセットしようとした結果、主鏡にしわ寄せがきて傾きが大きくなっている様である。

待てよ、この主鏡の傾きが片ボケの原因かもしれない。
貧スタは電子回路やソフトウェアは得意ジャンルなのだが、光学知識が皆無であり、主鏡の傾きがどの程度スケアリングに影響するかについては無知である。
そんな時にもっちゃん様が、AT6INのオフセット時の光路を書いて下さった。

でもAT6INのオリジナルの調整機構では、ここまでの調整はできそうにない。

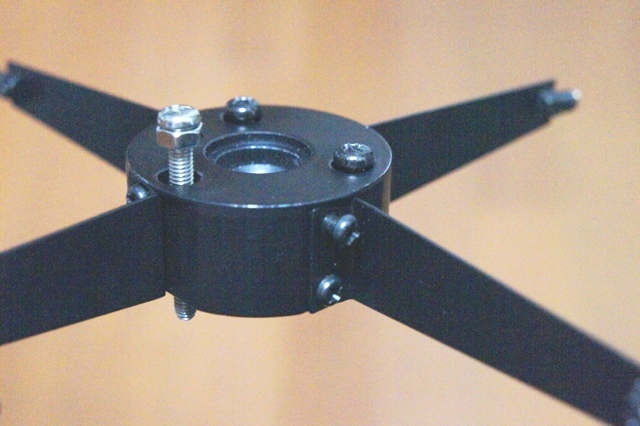

そこで、AT6INの斜鏡セルをもっちゃん様がはじき出したオフセットになる様にスパイダーに加工を加えることに着手した。

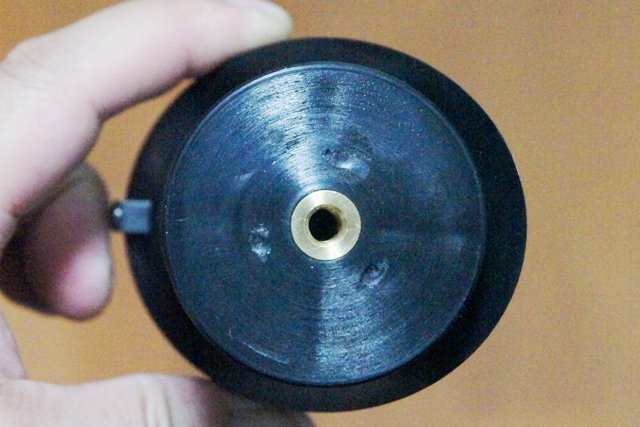

斜鏡セルについては、センターにネジがあり、オフセットされていない。

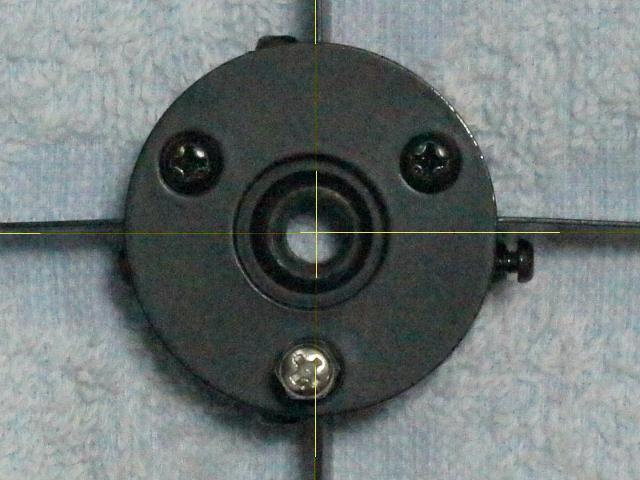

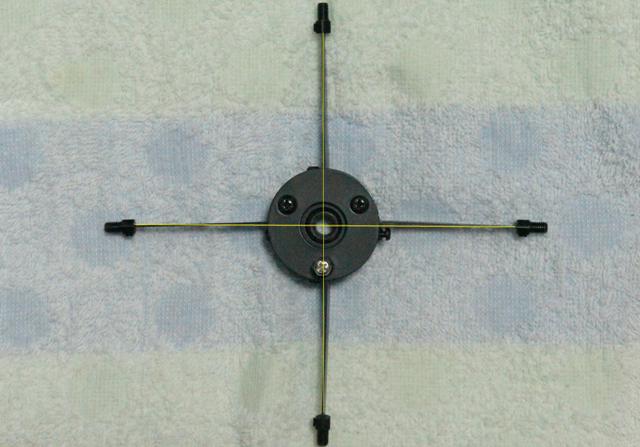

一方、スパイダーをよく調べてみると、スパイダーは斜鏡のセンターを通っていないことに気付いた。スパイダーを完全にピンと張れば、1.0mm中心部からずれることが判った。この様に設計されたのか、誤差なのかは不明であるが、いずれにせよスパイダーはセルの中心からズレて取り付けられている。
