2012.11.11
カテゴリ： スターウォッチング
マイクロフォーサーズにしろ、SONYのNEXにしろ、レンズマウントから受光素子面までのフォーカス長が短いので、旧来よりのレンズを取り付けるマウントアダプタにはけっこうな厚みがある。
なので、Bin-Starでは、このマウントアダプタ内にLPS-P2 MFA、LPS-V4 MFA、SC-64、Lee Soft-1を組み込み楽しんできた。
一方NEX Guideによるオートガイドでの長時間露光に挑戦するも、うまくいかない。
Nex Guideのバックモニタ上は十字線上にビシッとガイド星が留まりガイドエラーも出ない。にもかかわらず、写真上はじょじょに天体が異動していく。
たわみなどを点検したが、改善せず、オフアキの必要性を感じている。
先進的なブログでは、マイクロフォーサーズやNEXのマウントアダプタ内にオフアキを仕掛けるアイデアが散見される。もし、マウントアダプタ内にオフアキを組み込めれば、望遠鏡でなく、カメラレンズ使用時にもオートガイドが可能になるので、用途が広がる。
だが、皆、構想はあっても実行した方はいない様である。
私もそうであるが、光路長の問題があり、合焦させるのが、困難であるものに対して、金属加工を伴う改造になかなか踏み込めない。
昨日は、２Xバローを使って、光路長の問題が解決できないかと実験したが、合焦点直前にバローをおいても、光路長の延長は困難であることが判った。
そこで、オフアキ改造用に揃えていたパーツの寸法を測定し、改造の決断の判断をしたいと考えた。
改造用パーツとして最も最適と考えたのは、セレストロンのラジアルガイダーである。
オフアキ化後は、ガイド星合わせ相当たいへんになるらしいので、プリズムの可動機構が欲しい。

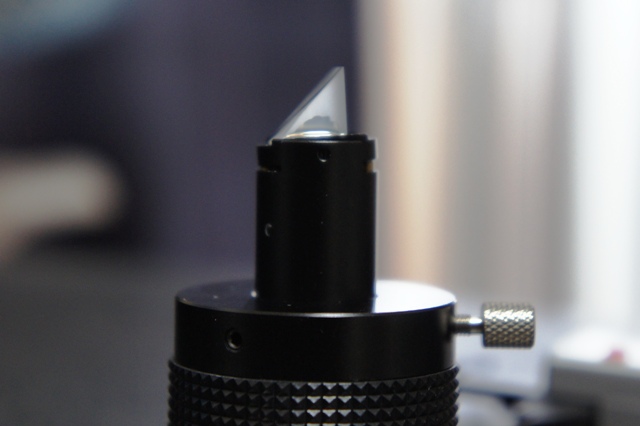

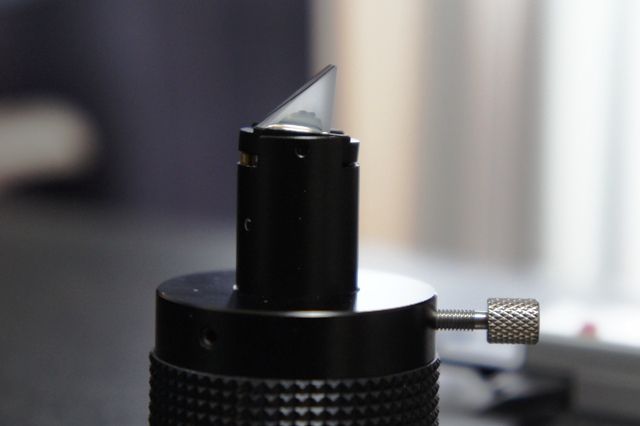

ラジアルガイダーは31.7mmチューブ側方にあるノブネジを回すとプリズムが可動する。

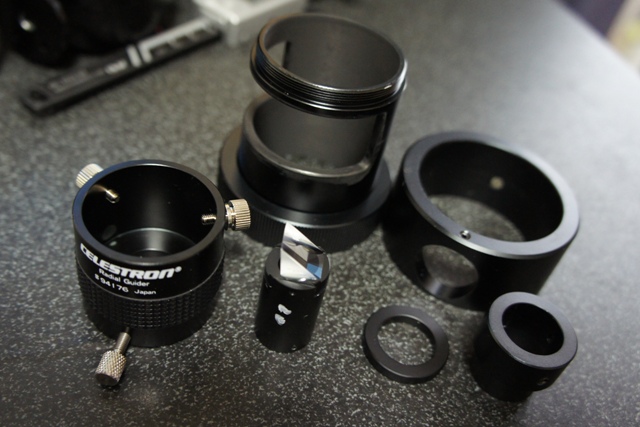

そして、ラジアルガイダーパーツは細かく分離でき、プリズムから31.7mmチューブまでのパーツを利用しようと考えている。

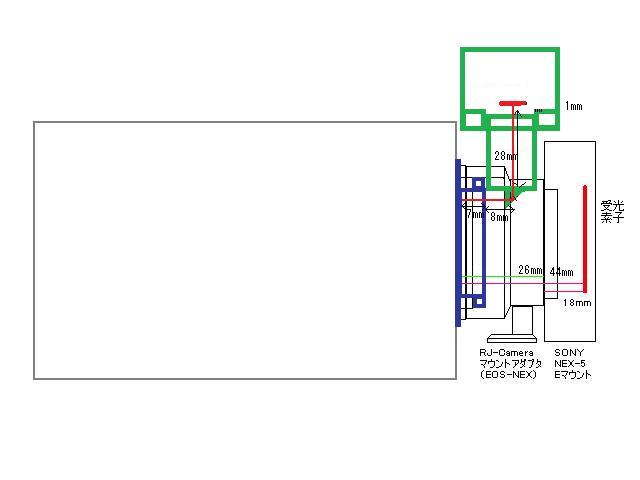

NEXの場合、マウントアダプタの先端から受光面までの距離は44mmなので、できる限り最短の光路長を考えなければならない。

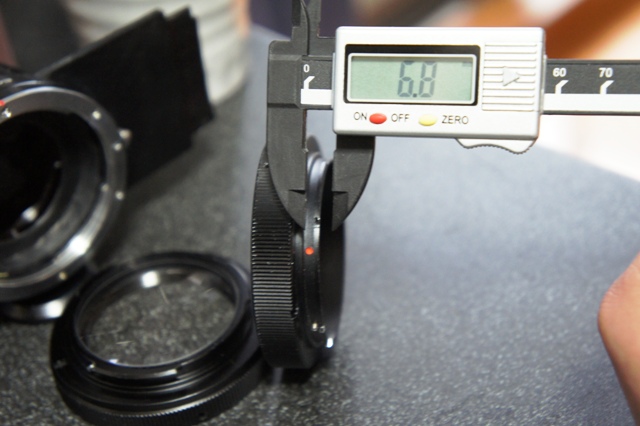

マウントアダプタ先端からEOSのマウントのロックが入り込む。この距離は6mm台であるが、少し余裕をもって7mmはとっておきたい。

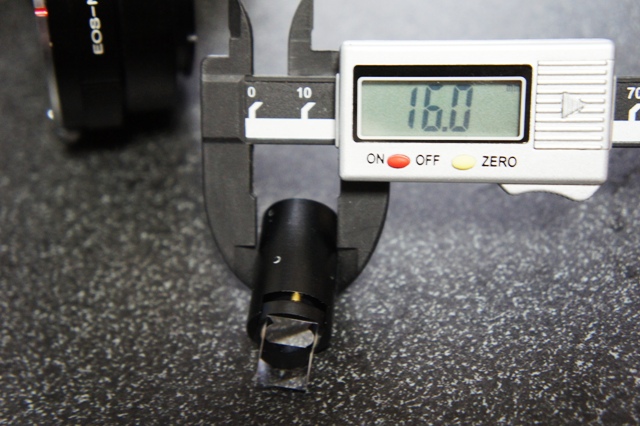

プリズムのついた筒の幅が16mmなので、中心部分までは8mmの光路長となる。

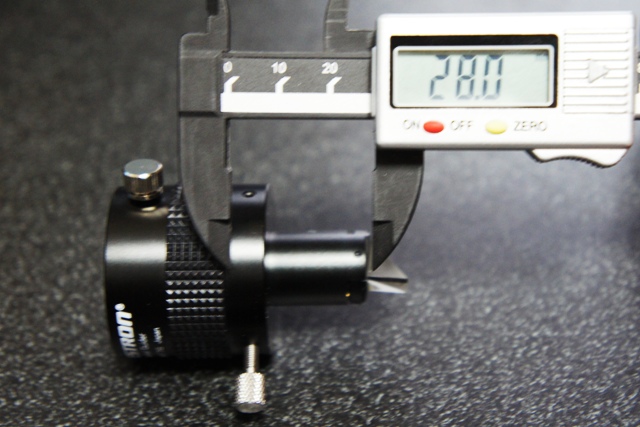

プリズムの上端から31.7mmチューブの底までは、28mmの光路長となる。
ということは、どんなに頑張っても、マウントアダプタ先端から、31.7mmチュ－ブの底までの距離は43mmとなる。
つまり、31.7mmのチューブの底から1mmの距離が合掌点となる。
という事はNexGuideの様に受光素子が奥まった設計では対応できないことになる。
また受光素子についても、ガラス面から受光素子面までの距離も考慮しなければならない。
結論的には、31.7mmチューブの底に受光素子をピタッツと合わせれば合焦する可能性がある。

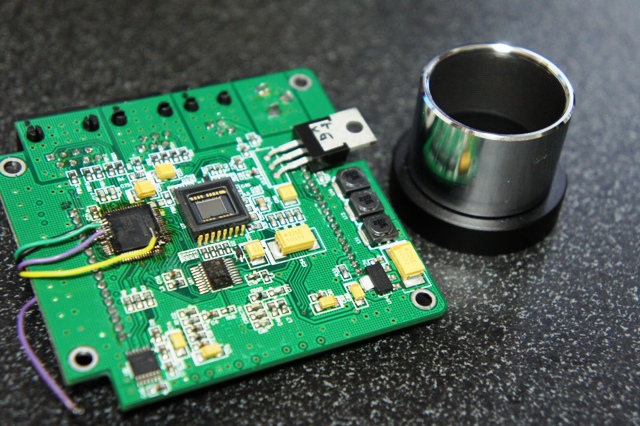

その為には、受光素子が、31.7mmのバレルの先端についたオートガイダを選択するか、NexGuideのCCD位置の変更改造を行う必要がある。
さてNexGuideの受光素子の位置変更改造までして、不成功または、NexGuideを破壊するリスクを承知の上、ミラーレスのマウントアダプタ内にオフアキを組み込むか悩みどころである。
カメラレンズ使用時のオフアキを諦めれば、TSの薄型オフアキで十分である。
さてどうしよう！実行すべきか？止めるべきか？
だれか背中を押して下さい。
Bin-star
