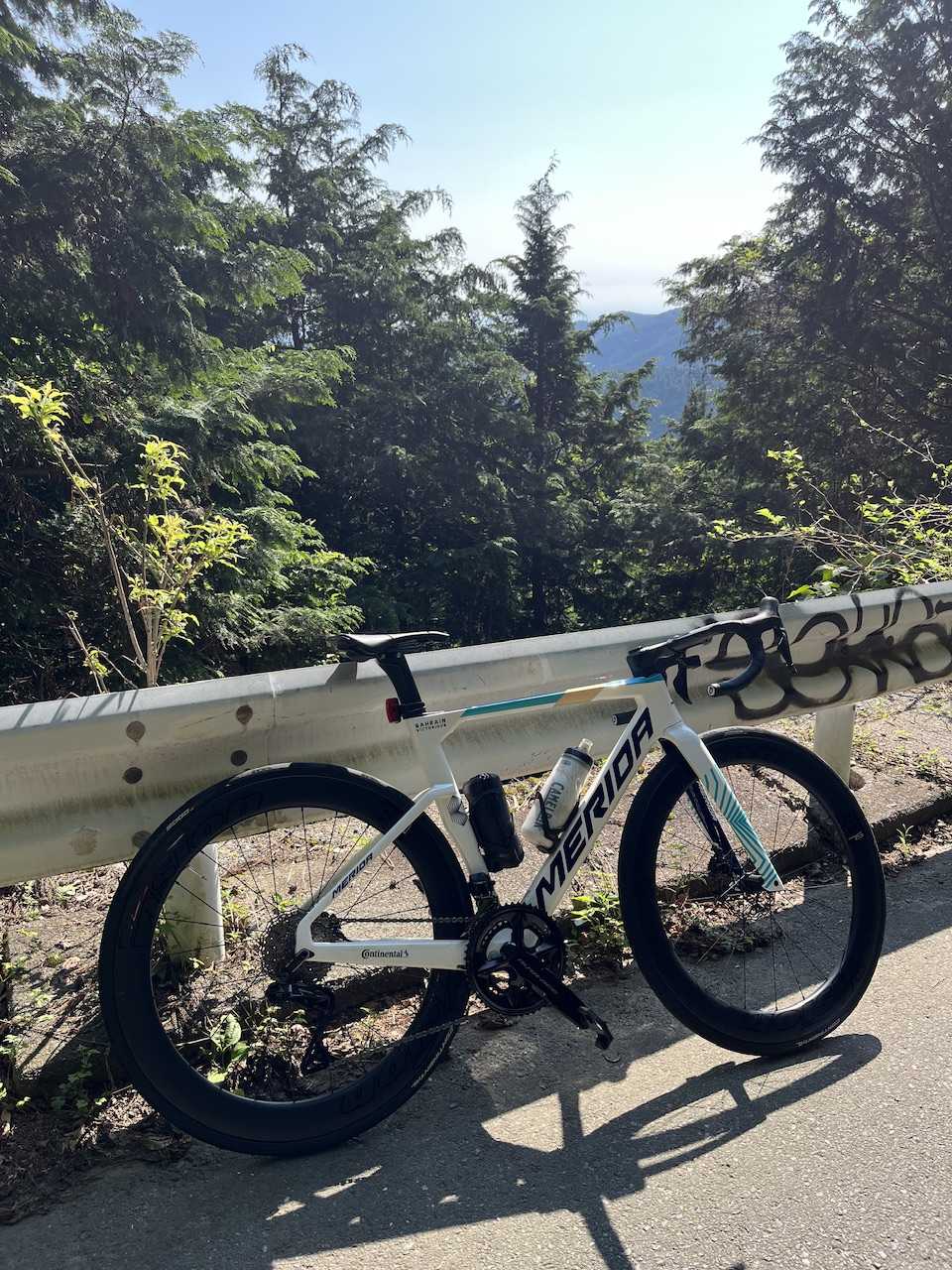

（今日も早朝、和田峠へ・・・）
REACTO に付属していた Vision Metron 5D EVO について、以前から不思議に思っていたことがあります。
サイズは ステム長 90mm・ハンドル幅 380mm・リーチ 80mm（共通） です。
ところが実際に乗ってみると、90mmとは思えないほど安定したハンドリングで、違和感がまったくありません。
これまでロードバイクでは 100mm・110mm・120mm のステムを使ってきたため、90mmでは短すぎて違和感が出ると思っていたのですが、予想に反して非常に自然です。
この理由を調べてみると、どうやら 前方に10°の角度を持たせている構造が影響しているようです。
PDF をご覧ください。
PDFの数値について
PDFの一番右にある「ステム＋ハンドルバーリーチ」の欄を見ると、
90mmの Metron 5D EVO は 167mm と記載されています。
しかし計算すると、
ステム長：90mm
ハンドルリーチ：80mm
ハンドルの半径：約12mm
合計は 182mm
になるはずです。
167mmと大きく差がありますが、 図を見るとステアリングコラムが垂直に描かれており、
実際の角度（約72°）を反映していないため
、参考にならない数値だと分かります。

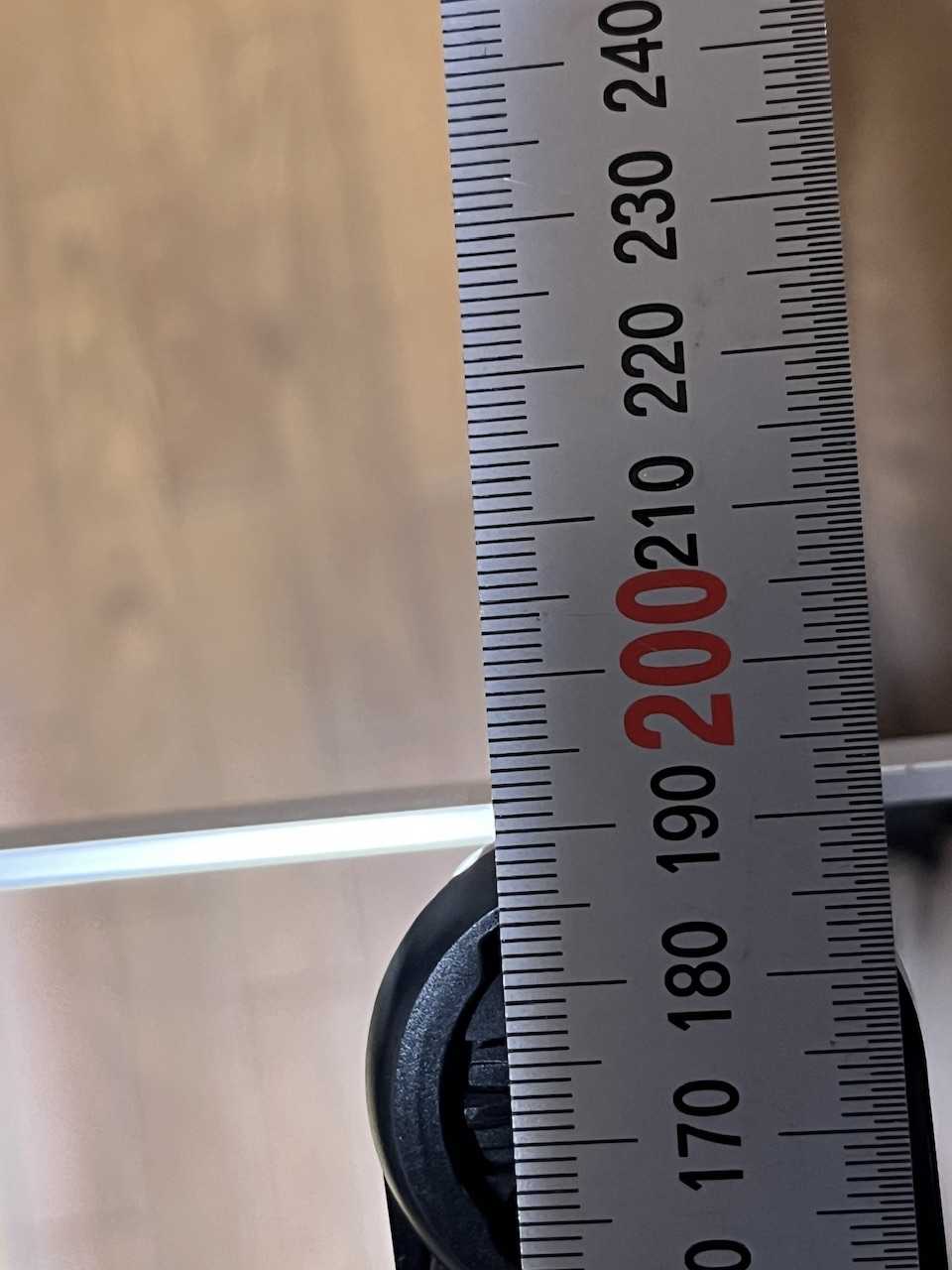

バーが一番出てている場所にアルミの棒を当てて計測してみました。
バーテープの厚みがあるので実際は２～３ｍｍ短いと思います。
実測してみた結果

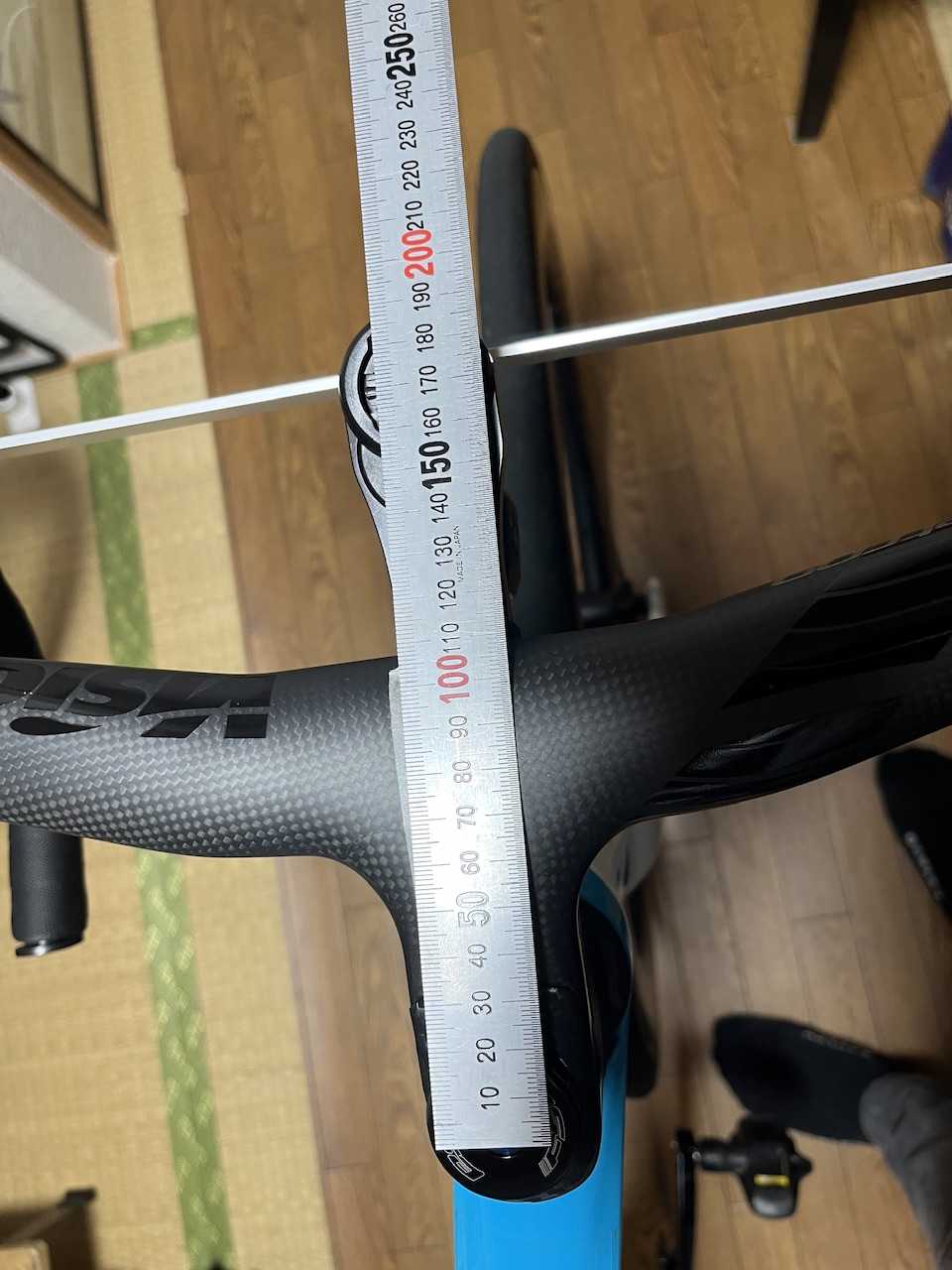

車体に取り付けた状態で、バーが最も前に出ている部分にアルミ棒を当てて測ってみました。
バーテープの厚みを考慮すると、実際の長さは 約187mmになります。 計算値の182mmより 約5mm長いことになります。
この5mmの正体

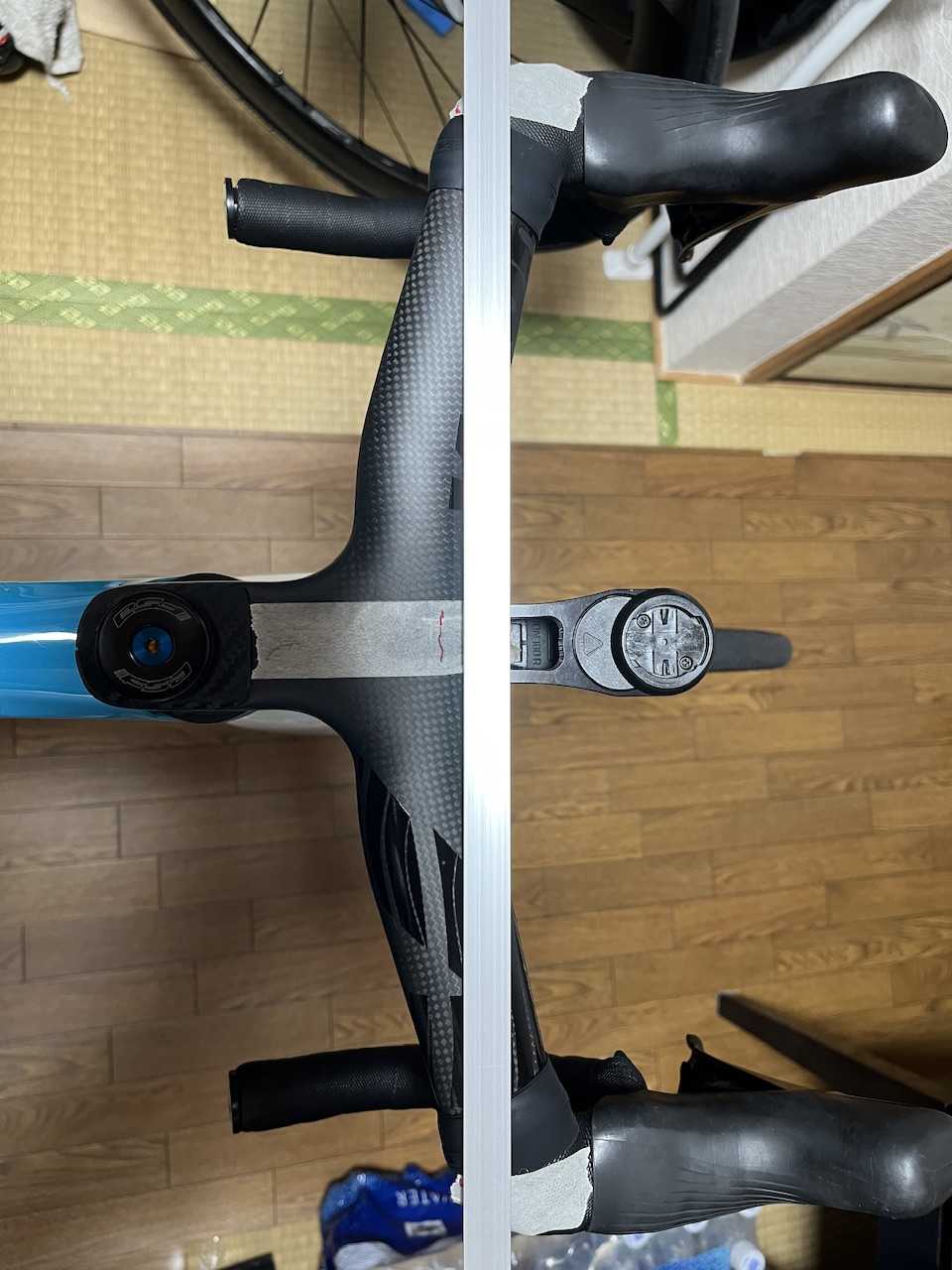

ドロップハンドルの最前部の中心から80mmを測ると、ちょうど肩の部分になります。 どうやら Vision の「ハンドルリーチ」は、この肩の部分から測っているようです。
ステム長はステアリングコラム中心から90mmを測った位置が基準になりますが、 ハンドル側の基準点と約5mmの差が生じます。
つまりこの 約5mmは、ハンドル前方に設けられた 10°のウイング角度によるものと考えられます。
結論
90mm表記の Metron 5D EVO は、実質 95mm くらいの感覚になると思って良いです。
・これまで「 100mmステム＋リーチ80mmハンドル
」を使っていた人は → 90mmを選ぶ
とほぼ同じ感覚になるはずです。
・100mmステムでも短い
と感じていた人は
→ 100mmを選ぶとブラケット位置が約5mm前
に出るイメージです。
90mm表記の Metron 5D EVO は、実質 95mm くらいの感覚になると思って良いです。
細かい計算は省きますが、TIME ALPE D'HUEZ と REACTO TEAM では計算上 REACTO のほうが約8mm短いはずなのに、実際には数ミリ程度の差に収まっています。
このハンドルを購入する際は、 ショップでしっかり相談することをおすすめします。 数値だけでは分からない特性があるため、実際のフィッティングが重要です。
