2010.03.18
テーマ： 真空管アンプを作ろう！(914)
カテゴリ： 仕事
昨日作った回路の各ビットの重み付けを変更してみました。
左が重み付けを変更した回路で、右は以前の回路です。R1,2,4,5が変わっています。
この変更によりビット出力0～7がどのように変わったかというと…(グラフの横軸は1引いてください＾＾；)

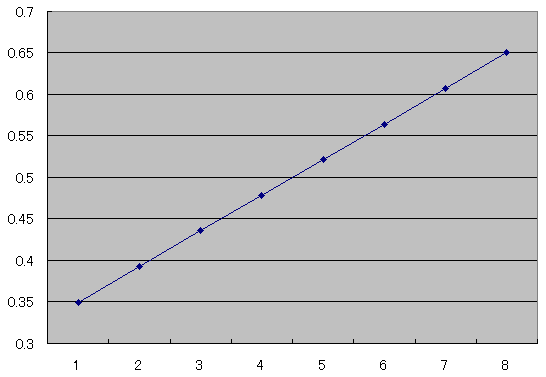

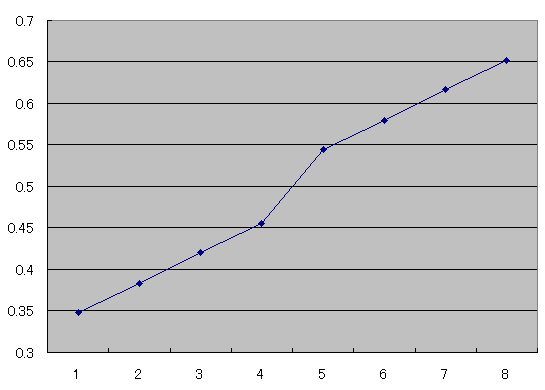

上が重み付けを変更した回路のカーブで、下は以前の回路のカーブです。
ちょうど中間付近でカーブが急になっています。これは正弦波に近付ける効果があります。
改めてシミュレーションすると…

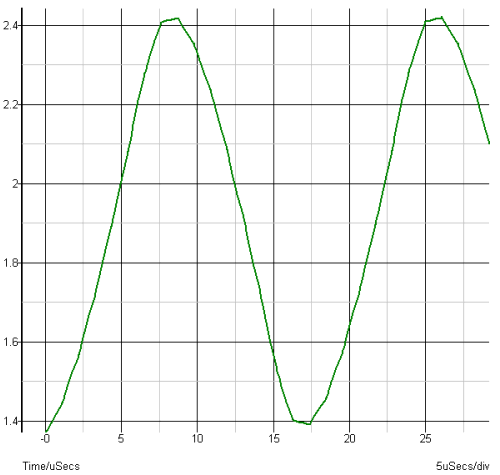

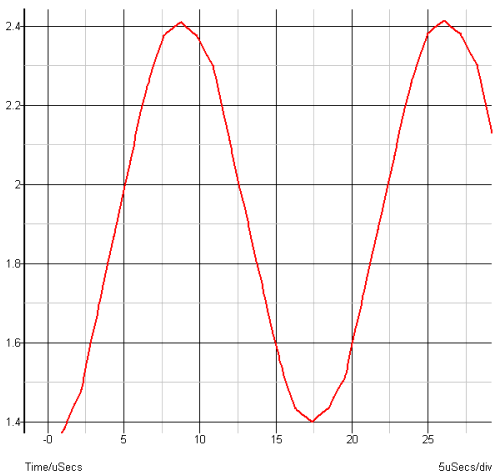

上が重み付けを変更した回路の波形で、下は以前の回路の波形です。
波形の曲がりが改善しているのが分かるでしょうか。

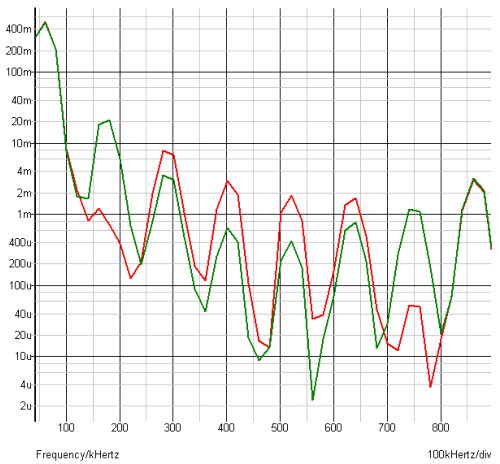

これをFFT解析すると…
基本周波数が約57KHzです。
第3と13高調波が激減している代わりに、第5,7,9,11高調波は増えています。
でも高調波のピークに注目して比較すると、緑のピークが第3高調波の20mVに対して、赤は第5高調波の8mVとなり、これは約8dBの改善となります。
抵抗値の変更だけで、ずいぶん良くなりました。＾＾
左が重み付けを変更した回路で、右は以前の回路です。R1,2,4,5が変わっています。
この変更によりビット出力0～7がどのように変わったかというと…(グラフの横軸は1引いてください＾＾；)
上が重み付けを変更した回路のカーブで、下は以前の回路のカーブです。
ちょうど中間付近でカーブが急になっています。これは正弦波に近付ける効果があります。
改めてシミュレーションすると…
上が重み付けを変更した回路の波形で、下は以前の回路の波形です。
波形の曲がりが改善しているのが分かるでしょうか。
これをFFT解析すると…
基本周波数が約57KHzです。
第3と13高調波が激減している代わりに、第5,7,9,11高調波は増えています。
でも高調波のピークに注目して比較すると、緑のピークが第3高調波の20mVに対して、赤は第5高調波の8mVとなり、これは約8dBの改善となります。
抵抗値の変更だけで、ずいぶん良くなりました。＾＾
