2011.06.03

イコライザアンプ(27)

テーマ：真空管アンプを作ろう！(914)

カテゴリ：オーディオ

前回の日記

バイアス電流をキャンセルする回路などいろんなことを考えたのですが、結局オーソドックスに＋入力と－入力に接続しているバイアス抵抗の値を同じにする事にしました。

それがこの回路。。。

通常のイコライザ

カートリッジのインピーダンスに合わせて＋入力は47Kオームとしています。

－入力も同じく47Kオーム。だから所定の増幅度を得るためにはフィードバック抵抗が、、、、11Mオーム？＾＾；；；

ウソです。＾＾；

フィードバック抵抗がありえないぐらい高くなっています。

本当はこちら。

今回rのイコライザ部

フィードバック抵抗を小さくしつつ、バイアス抵抗の値も＋と－で揃えてあります。

＋入力の51Kオームと－入力の56Kオームじゃ違うだろうって?

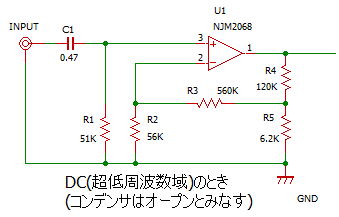

直流域ではコンデンサがオープンと等価ですので、書き換えると下図のようになります。(R6,C3は省略)

DC域に着目して変形

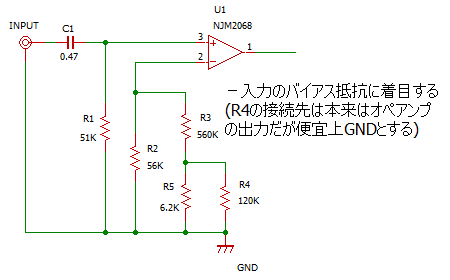

R4はオペアンプの出力に繋がっていますが、出力が0だと仮定すると下図のように書き換えられます。

－入力の合成バイアス抵抗

このR2～R5までの合成抵抗が50.96Kオームになり、ほとんど＋入力の抵抗値と同じになるのです。

またフィードバックの抵抗値も常識的な値になっています。

こちらはオペアンプの出力をR4とR5で分割してフィードバックする事によりR3が上がり過ぎないようにしています。

前に反転増幅器でのテクニックを書きましたが、それを非反転増幅器に応用したものです。

もしオペアンプの入力バイアス電流がデータシートの通りで、かつ入力のオフセットが電圧、電流とも0であれば、オペアンプがNJM2114およびNJM2068では出力オフセット電圧は4.8mVと1.5mVになりそうですが、実際には127mV、25mVとなりました。

ただ、これぐらいの直流であれば、次段のDCサーボで除去できそうです。＾＾

入力にはコンデンサを入れました。

それにサブソニックフィルタを入れておきたいと思ったので。
カットオフ周波数が6.6Hzになっています。

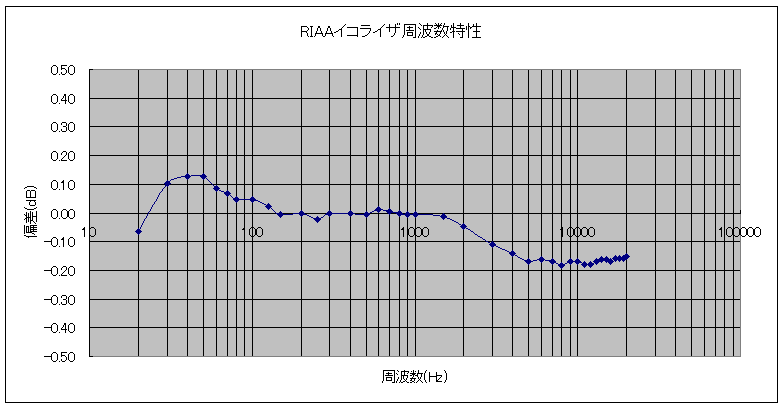

この回路の利得は27.2dBで、RIAA偏差は±0.2dB以内となっています。
