2011.06.20
テーマ： 真空管アンプを作ろう！(914)
カテゴリ： オーディオ
イコライザアンプの主要部がようやく出来上がりましたので回路図にしてみました。
↑クリックすると拡大します。
左上は今までに何度も出てきた LBHC型イコライザ回路 です。
ハイカットフィルタの抵抗値は最終的に750オームではなく780オームとしました。 予想通り 次段の入力インピーダンスの影響を受けるので少々あがりました。
右側はSRPP-DCアンプ部です。
通常、SRPP形式のアンプというと出力にコンデンサを入れているのがほとんどのようなので、今回はコンデンサを省略したDCアンプにしてみました。＾＾
Q1のトランジスタはV-I変換用のトランジスタです。イコライザ部からの電圧信号はR9とQ1で電流信号に変換されてR12へ流れ込みます。R12ではI-V変換を行っており、SRPPの下球にバイアスと信号を供給します。
出力信号は自動バイアス調整回路部に入力されて、GND(0V)との差が0になるようにQ1のバイアスを調整します。
R11とC7はU2の発生するノイズの低減用です。
最初は こちらの自動バイアス調整回路 を使おうと思いましたが、今回の回路の方が断然シンプルで性能もいいので、こちらに変更しました。＾＾；
SRPP-DCアンプ部のゲインは20.2dB、出力インピーダンスは1.56Kオームで、周波数特性は下図の通りです。
↑クリックすると拡大します。
SRPP-DCアンプはなかなか興味深いテーマでしたので、あとで項を改めて書きたいと思います。＾＾

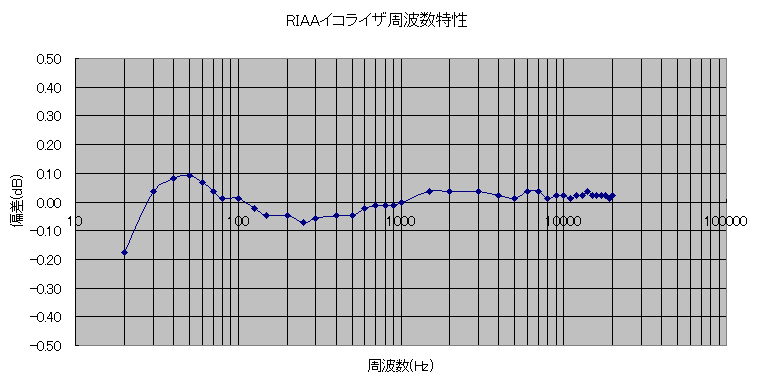

トータルゲインは1KHzで46.8dBで、RIAA偏差はおおむね±0.1dB程度でした。
↑クリックすると拡大します。
↑クリックすると拡大します。
左上は今までに何度も出てきた LBHC型イコライザ回路 です。
ハイカットフィルタの抵抗値は最終的に750オームではなく780オームとしました。 予想通り 次段の入力インピーダンスの影響を受けるので少々あがりました。
右側はSRPP-DCアンプ部です。
通常、SRPP形式のアンプというと出力にコンデンサを入れているのがほとんどのようなので、今回はコンデンサを省略したDCアンプにしてみました。＾＾
Q1のトランジスタはV-I変換用のトランジスタです。イコライザ部からの電圧信号はR9とQ1で電流信号に変換されてR12へ流れ込みます。R12ではI-V変換を行っており、SRPPの下球にバイアスと信号を供給します。
出力信号は自動バイアス調整回路部に入力されて、GND(0V)との差が0になるようにQ1のバイアスを調整します。
R11とC7はU2の発生するノイズの低減用です。
最初は こちらの自動バイアス調整回路 を使おうと思いましたが、今回の回路の方が断然シンプルで性能もいいので、こちらに変更しました。＾＾；
SRPP-DCアンプ部のゲインは20.2dB、出力インピーダンスは1.56Kオームで、周波数特性は下図の通りです。
↑クリックすると拡大します。
SRPP-DCアンプはなかなか興味深いテーマでしたので、あとで項を改めて書きたいと思います。＾＾
トータルゲインは1KHzで46.8dBで、RIAA偏差はおおむね±0.1dB程度でした。
↑クリックすると拡大します。
