早速スイッチング電源の実験をしています。＾＾
使用しているスイッチング電源ICは、 LT1172CN8 です。
なんとコイルは手巻きです。＾＾
当面使い道のないジュンフロン線(0.32mm)があったので、ポリウレタン銅線の代わりに使ってみました。半田付けしても絶縁被覆が溶けないのはメリットですね。
12Vから92Vを作り出していますが、比較的順調に動いています。
あと-130vと-20Vを取り出さないといけません。

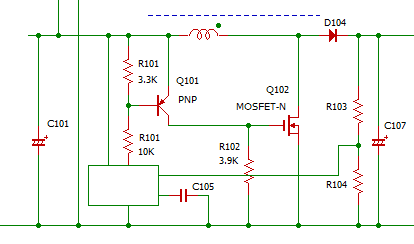

最初、FETのドライブ回路は下記の様なものでした。
これで動かしたら、FETがオンしっ放しになってしまい、猛烈に熱くなりました。＾＾；A
直した回路が下記です。
虎の子のFETが壊れなくて良かったです。＾＾
使用しているスイッチング電源ICは、 LT1172CN8 です。
なんとコイルは手巻きです。＾＾
当面使い道のないジュンフロン線(0.32mm)があったので、ポリウレタン銅線の代わりに使ってみました。半田付けしても絶縁被覆が溶けないのはメリットですね。
12Vから92Vを作り出していますが、比較的順調に動いています。
あと-130vと-20Vを取り出さないといけません。
最初、FETのドライブ回路は下記の様なものでした。
これで動かしたら、FETがオンしっ放しになってしまい、猛烈に熱くなりました。＾＾；A

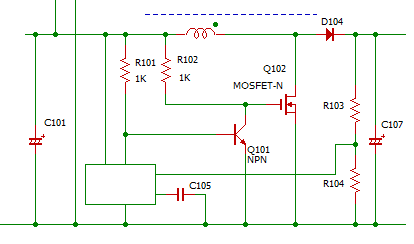

直した回路が下記です。
虎の子のFETが壊れなくて良かったです。＾＾
