2011.08.18
テーマ： 真空管アンプを作ろう！(914)
カテゴリ： オーディオ
電源部だけ、 ユニバーサル基板
まずは基板を筐体に入るようにカットします。へこんでいる部分は電源スイッチをよけるためです。

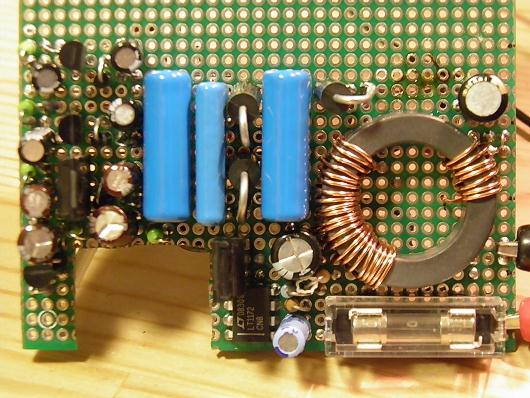

これに電源部を組み込んだのがこれです。
右側のフィライトコアの部分、なんだかアイアンマンみたいでドキドキしますね。＾＾
+12Vから-105V、+85V、-15V、+10Vを作ります。最初の三つはスイッチングレギュレータで少し高めの電圧を発生し、リップルフィルタで出力電圧を調整しています。+10Vだけは入力(+12V)をそのままリップルフィルタに入れて出力電圧を調整しています。
中央下がスイッチング制御ICで、その上が+100V発生回路で、すぐ左が-118V発生回路です。右上が-18V発生回路です。
左端にリップルフィルタが四つ並んでいます。
回路図です。
回路図を見て分かるように、結局共通インピーダンスによるノイズから逃れることはできなくて(-20V電源を-118V電源のかさ上げに使っているため)、GNDも含めた全出力をインダクタを通してリップルフィルタ部に送る構成にしました。
測定結果としては、リップルは全出力とも1mVp-p以下、スパイクは10mVp-p以下です。
効率は、リップルフィルタを入れている関係で、約56.2%でした。
まずは基板を筐体に入るようにカットします。へこんでいる部分は電源スイッチをよけるためです。
これに電源部を組み込んだのがこれです。
右側のフィライトコアの部分、なんだかアイアンマンみたいでドキドキしますね。＾＾
+12Vから-105V、+85V、-15V、+10Vを作ります。最初の三つはスイッチングレギュレータで少し高めの電圧を発生し、リップルフィルタで出力電圧を調整しています。+10Vだけは入力(+12V)をそのままリップルフィルタに入れて出力電圧を調整しています。
中央下がスイッチング制御ICで、その上が+100V発生回路で、すぐ左が-118V発生回路です。右上が-18V発生回路です。
左端にリップルフィルタが四つ並んでいます。
回路図です。
回路図を見て分かるように、結局共通インピーダンスによるノイズから逃れることはできなくて(-20V電源を-118V電源のかさ上げに使っているため)、GNDも含めた全出力をインダクタを通してリップルフィルタ部に送る構成にしました。
測定結果としては、リップルは全出力とも1mVp-p以下、スパイクは10mVp-p以下です。
効率は、リップルフィルタを入れている関係で、約56.2%でした。
