2013.03.23

給湯器の構造

(6)

テーマ：ホビーとメカニズムの雑学(192)

カテゴリ：趣味・興味

三日ほど前に給湯器の調子が悪くなったので、今日は修理に来てもらいました。

給湯器の中はものすごいメカで、乗用車のボンネットの中のようでした。

下の写真は、電気関係の実装物を外したところです。

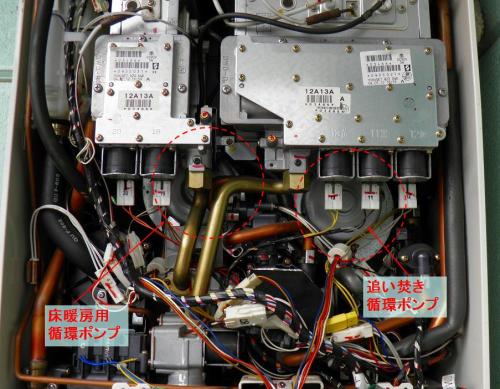

右側に給湯用のボイラーがあり、左側に浴槽の追い焚きと床暖房用のボイラーがあります。

給湯用ボイラーの裏にあるのが追い焚き用の循環ポンプで、その左にあるのが床暖房用の循環ポンプです。

制御基板は、しっかりと防水コーティングしてありました。

左は電源基板です。

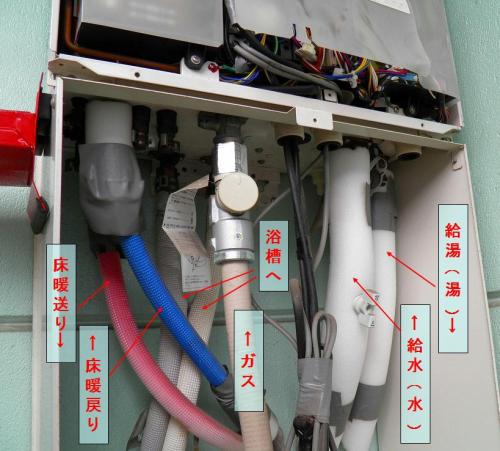

配管の内容も教えてもらいました。

あと、聞いた話をいくつかメモしておきます。

　ボイラーで少々高め(60～80度ぐらい)のお湯を作り、水と混ぜて希望の温度にする。(例えば、40度のお湯が欲しいときは、ボイラーで60度程度のお湯を作り、水と混ぜて40度にしてから蛇口に出す)
　だからこの給湯器のような瞬間湯沸かし器タイプの給湯器は、温度の低いお湯を作るのは苦手だそうです。逆に貯湯タイプの給湯器は大丈夫だそうです。

(2)蛇口をどれぐらいひねればお湯が出るのか？
　3～4リットル/分の量が必要で、それ以下だとボイラーが点火しない。
　流入する水が少ないとボイラーが過熱してしまうからだそうです。

(3)浴槽の自動湯張りのとき
　蛇口のときのように、ボイラーで温度を高くしておいて設定温度になるように水を混ぜ、浴槽に向かうパイプに送出する。
　設定した水位になったら、お湯を加えるのを止め、設定温度まで追い焚きする。
　(浴槽が大きかったりすると、湯張りしている間にお湯がさめてしまうからだそうです。)

(4)浴槽へつながるパイプの数は？
　2本だけ。(自動湯張りの1本と追い焚きの2本の合計3本かと思っていたけど2本が正解)

(6)自動湯張りより追い焚きの方がなぜ時間がかかるのか？
　追い焚きでは、人が湯船に入っている可能性があるので、やけどしないようにお湯の温度を下げている(能力を下げている)から。

(7)浴槽が空からの自動湯張りと追い焚きではどちらが安くつくのか？
　自動湯張りの方が安くつく。ただし、追い焚きの方は水道代が不要。(結局、どちらがお得なのかな？＾＾；)

(8)リモコンを特殊なモードにすると、給湯器に入る水の温度、ボイラーの温度、送出するお湯の温度、流入水量などが表示できる。

　給湯が始まると、湯張りを中断して給湯を優先する。給湯が終わると湯張りを再開する。

他にもいろいろと聞いたんですが、結構(というかかなり)面白かったですよ。＾＾
