２ｎｄキャンピングカー 「ラミータ」 パピ号の事件簿

今回は今まで高価なため購入をあきらめていた

A-Vモニターを自作してみました。

これも北海道の尊敬する

ふくろうキャンカーさん のおかげです。

日常の仕事や土・日のキャラバンで忙しく、

ゼロから自作を考える時間が無かったので

非常に助かりました。

＜原理＞

電流を計るといいつつ、実際は電圧を計って電流を

計っているのと同等にしているだけです。

「シャント抵抗」というものを

マイナス端子 と ボディアース の

間に挟んで、その両端の電圧（電圧降下）を測定します。

シャント抵抗は 1mΩ（イチミリオーム） で、

電圧計は 1mV（ミリボルト） を 「1」 として表示する設定とし、

V＝I×R　（電圧＝電流×抵抗）　なので、

１mV(ミリボルト)＝1A(アンペア)×1mΩ(ミリオーム)

つまり、1A が流れると 1mΩ のシャント抵抗の両端には

1mV の電圧が測定されることになります。

電圧計には 1mV を 1 として表示するように

設定しているので、あたかも 1A が流れている

のを測定しているように見える次第です。

※　1mV＝0.001V　　1mA＝0.001A

＜購入した部品・材料一覧＞

＜回路構成＞ 　　※電流計の測定+と－が逆かも　壊れないので大丈夫です。

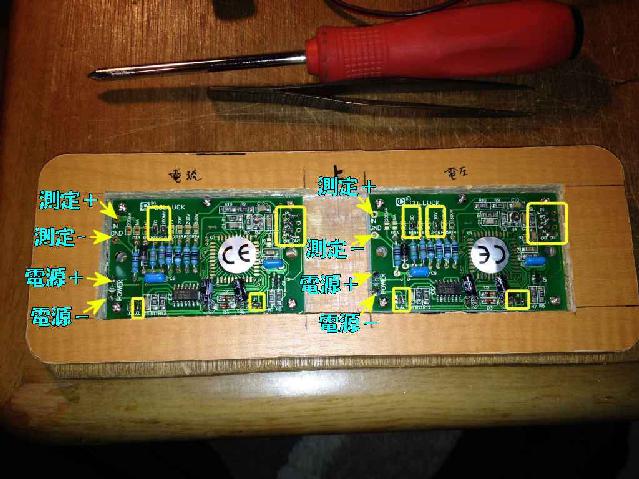

実際の基板はこうなっています

作成編へ続く
