今回のお買い物は・・
久しぶりに東京に行って色々買ってきましたが今回のメインはこれが欲しくて買いに行きましたいっぱい買ったのですがとりあえずメインで～トラ技の11月号の付録キットです一応基板に収まるサイズのＵＳＢ変換基板の付いた高い方を買ってきましたまぁ そんなに差はなかったので少々高くても基板に全部乗ったほうが良いかなそれとUSBから１２Vを出せるケーブルと液晶2枚ですあと、安かったのでこっちのセットも買ってみましたしかしですよ！いざ組み立ててみると、色々不都合なところが出てきました最初にハマったのがレギュレーターです記事にあったものと違うので立てて実装するとシードがつきませんおまけにこの部品の足が劣化していて半田付けの時にくっつかなかったんですよマイナスのドライバーでゴシゴシこすってハンダメッキしてようやく付きました次に来たのがこれコンデンサーと抵抗が完全に干渉するんです部品がまずいのかと制作されている記事を見ましたが他の方も干渉してましたね～ 設計ミスか？そして次がこれせっかく基板に収まるサイズで高い方を買ってきたのに結局はパターンが合わずマイクロＳＤソケットと干渉するんですだめじゃん！！ なんじゃこれ～～～ 腹が立つ！！結局は書き込み時に挿せるようにオフセットしたコネクターで対応しましたaitendoさん もう少しがんばってね～ ＾＾；さて 寝ますかね・・・・おやすみなさ～い
2017.10.31
コメント(0)
-
念願のaitendoに来た
こんなところや こんなところを経由して やっとたどり着いた ちなみに中は写真撮影駄目でした。
2017.10.28
コメント(2)
-
週末上京します＾＾
来週の日曜日は姪っ子の結婚式で上京します＾＾今から支度して夜行バスで東京まで～最低3件は寄る予定！時間があればいっぱいよりたいなぁ～でわ行ってきます！！
2017.10.27
コメント(0)
-
100円ライトを使ってホールライトを作ってみた

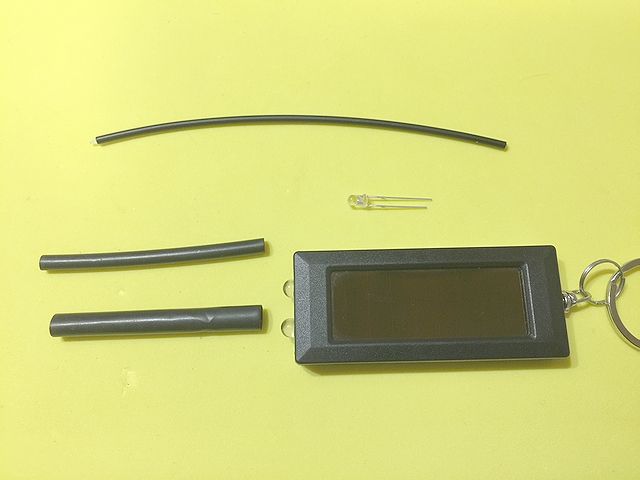

いつも分解ばかりなので久しぶりに製作記事です今仕事で入っている会社は精密な部品の検査などをしていますその時に細い内径の傷とかを見るのにホールライトを使っていますそれは昔ながらの麦球が付いた物でこれだったら作れるんじゃないかと制作してみました使うものはこれだけですが一番上の光ファイバーは一般で購入できないのでもしも入手しやすいもので作るなら100円のファイバーに黒いチューブを被せると良いかな？先は少し鉛筆削りしていますこれで少し拡散します溶けないように気をつけながらチューブを熱します元付いているLEDを取り外し今回のものを取り付けますウンウン！ わりといい感じ！！室内なので太陽電池が充電できるかどうかはまた後日報告します ＾＾こんな感じでホロセットの状態や内部の傷が確認できます簡単に制作できて良いですよ～ 皆さんもお試しください追記：台風今回の記事には関係ありませんが今日の台風はたいへんですね～なかなか勢力が衰えませんそのまま上陸かな？関東方面の方気をつけてくださいね
2017.10.22
コメント(0)
-
現在100円で最強の太陽電池
100円ショップ 楽しいですよね～先日子供が・・・「こんなの好きでしょ！ 」 っと届けてくれたものがこれソーラー充電式LEDライト！以前にも形は違いますが販売されていました予備で欲しくて1週間立って買いに行くと何処も売り切れ状態で次のものは入ってきませんでした今回は子供の情報を元に回りましたが売り切れかもうなかった店舗が数件最後の頼みと少し遠いですが市内セリアまで出かけました結果は・・ ラッキー奥の方に4個残っていましたもちろん残り全部買いましたｗｗ ゴメンナサイ中を開けてみると以前買ったものはコイン型のリチューム2次電池でしたが今回はニッケル水素電池でしたリチューム電池は性能は良いのですが扱いを間違うと危険なのでこれなら割と気を使わずに遊べそうです今回最強と位置づけたのはこれです！ソーラーパネルがでかい！ おまけにセル数が9なので電圧も高いです全く同じものはなかったですが一番したのが近いかなこれだけ高ければマイコンもそのまま動きそうですね＾＾満充電まではなんにちかかるんだろうｗ
2017.10.15
コメント(0)
-
小心者とインバータ
最近１００VのLED電球を分解してたりしますが実は私は電気が怖いのですｗｗ１００V系は実験するのもあまり好きではなくてLED電球を分解してもテストするのが嫌で放置が多いです１００Vのコンセントにヒューズを入れてチェックしても良いのですがそれでも色々リスクがありますなにより触るとＬＩＮＥ側は感電するし万が一シュートすると電線が燃えて大惨事になりかねませんまぁ そんなことも有って昔から真空管は触らないんですけど・・・今回はチキンの私がよくやる手でインバーターを使ってテストしますこれで安全かといいますと、そうではないのですが色々回避できますまずは低圧側で制限がかけられます低電圧定電流の電源を使えば異常電流時にリミッターが掛けられますもう一つは最近のインバータはいろんな保護回路が有り便利です容量も小さめの物を選んでいますから何か有ってもコードが燃える前に保護が掛けられます最近のインバータはサイン波出力でこんな小さくても１５０Wありおまけに電圧保護や電流保護も付いて税込み1900円ですやすくなりましたよね～早速点灯させてみると電圧は87Vでしたので1個あたり８．７Vですね今まで分解したLED電球をまた触れますね ＾＾
2017.10.10
コメント(5)
-
ダイソー２００円 LED電球
今日もまた分解ネタですｗｗダイソーで見つけたLED電球です＾＾小さくても４０W相当です ほんとかなぁ～ｗｗ早速分解ｗ１０個付いてます＾＾単純に3.4Vなら３４Vになりますなんかダイソーもだんだん商品が良くなってきてますね～中もスッキリと見た感じも良さそうです分解する前に電圧を測ればよかったのですが４０V掛けても点灯しません仕方なく１素子に定電流で２０ｍA出して電圧は最大12V掛けてみましたどうやら内部は２個直列に入ってる感じですかね～～順方向電圧８．６Vもありましたふ～～ 何に使おうｗｗ追記：電圧ローカルの方から突っ込みいただきました ＾＾；内部は２個直列と書きましたが１個あたり4.3Vになるので３個じゃないのかと言われてみれば最近の白色LEDは３Vで点灯しますよね～ということは、３個直列と仮定して１個あたり約２．９Vくらいですかね？１個だけを１２V（車で使用）で使ったとしても抵抗のロスも少なくて済むのかな？まぁ どちらにしてもチップはどんどんモジュール化されていくのでしょうね～追記：BP9912C使用されているICヒットしましたBP9912C これです
