Dec 29, 2014
カテゴリ： PC
タブレットの多くはUSBが一つしかなく
充電しながら外部機器を使うことは出来ないのですが、
で、通販でなんかすぐに手に入る物はないか探していて
こんなものが見つかったので…なんだ、あるじゃんと買ってみて…
ああ、勘違い…

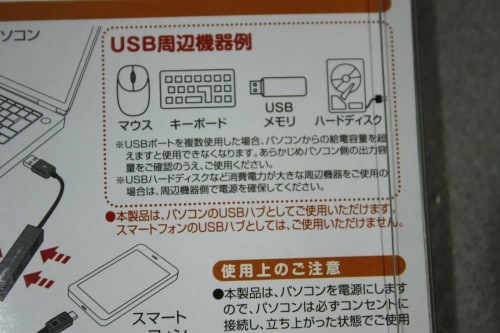

これはPC用のUSBハブにスルーでMicroUSBが出ていてハブの他に
スマホの充電もできますよ……と(^^ゞ
※まあ、中を開けて配線をいじればなんとでもなりますがそればまた別のお話です
規格的にはOTG Chargeも存在しているようで
配線図を見ると通常のOTGケーブルは4-5を短絡していますが、
充電可能なものは抵抗値を与えているみたいですね。上の配線図では100KΩ
で、勘違い購入したものは置いといて
100円ショップ(セリア)でこんなものを買ってきました
MicroUSB→3.5mm変換アダプター
セリアにはそのものズバリのホストケーブル
も売っているのですが変換の方はMicroUSBコネクターが
分解可能なのと、音声用に切り替えるために間違いなく
5極のコネクターを使っている(はず)なのでこっちを買ってきました。
※ホストケーブルの方はスマートですがカッターで切り開かないと
使えないです。

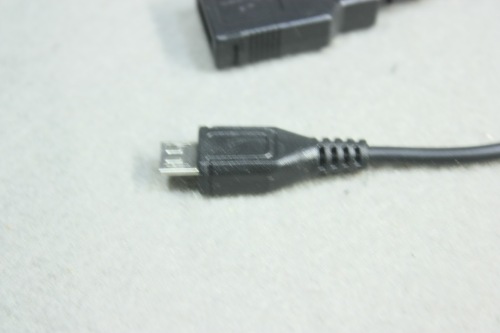

ホストケーブルのコネクターは一体成型
後は標準USBの延長で、100円ショップでも売っていますが、
私は手持ちを利用しました
変換アダプターのMicroUSBを分解するとこんな感じ
予想通り、4-5ピン間に抵抗が入ってます、私のしょぼいテスターで
測ったら300KΩでした。
で、普通の人は図面が100KΩなんだから…と付け替えるんですが、

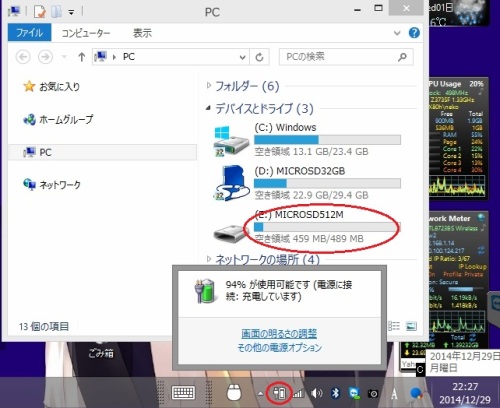

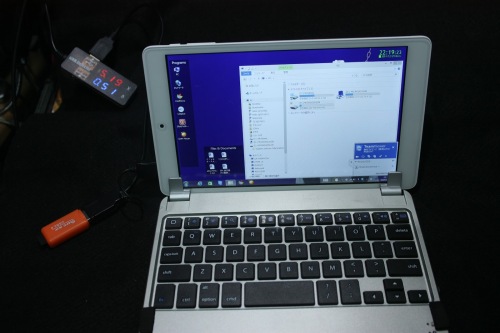

そのまま、仮組みし、充電と適当なUSBカードリーダーを繋げてみたら
動いてくれちゃいました(笑)

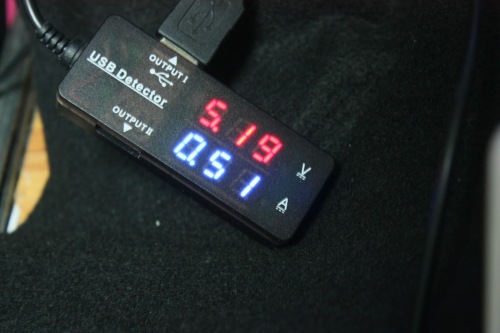

充電はきっちり500mA前後
電源の供給源が繋がっているのでHDDも余裕で平気でした
ただ、充電が500mAなので、使いながらだと充電とまでは行かないかも しれません

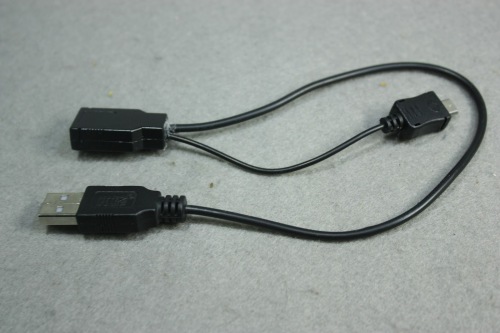

で、各コネクターのカバーを閉じて、仕上がった状態は
こんな感じ。
勘違いで買ったハブに組み込めばスマートなんですが、結構しっかり
止まっているようなので、とりあえずケーブルが出来て良しとしました。
どうしても有線接続のキーやマウスを使うときには役に立ってくれると思いますが
普段は使わないだろうと思います。
まともなケーブルで普通に充電すると1.5A強で充電してくれるのですが、
このケーブルを経由だと
500mAですからね～
※追記
少なくともうちのX80hではこのケーブルだと外部電源を
供給しないとUSBを認識しません
この点でも単なるホストケーブルとは違いますので、
その点はご注意ください
