中華タブレットX89を再改造

カテゴリ： PC

8月末にX89の電源回路を改造
その最後に
この加工のままでOTGケーブルを挿すとショートするので厳重注意
と言う形で終わらせましたが、そのままではマウスやキーボードを
挿せないので、追加工事をやりました。

原理は簡単…
充電時にIDピンに接続している+5Vをスイッチで切るだけ(笑)
ただ問題なのは、そのスイッチを

埋め込むスペースがあるか

あるならスイッチを出す加工ができるか

ということ。

手元にあった一番小さいスイッチ

高さ3mm位(スライド部分含まず)
これならなんとかなるだろう…
場所は…

ここが一番良いかな～

反対側だともっとスペースに余裕がありそうなんだけど
音量や電源と反対側になってしまうのでね～

ここだと、筐体の金属部分を切らないといけないんだけど…

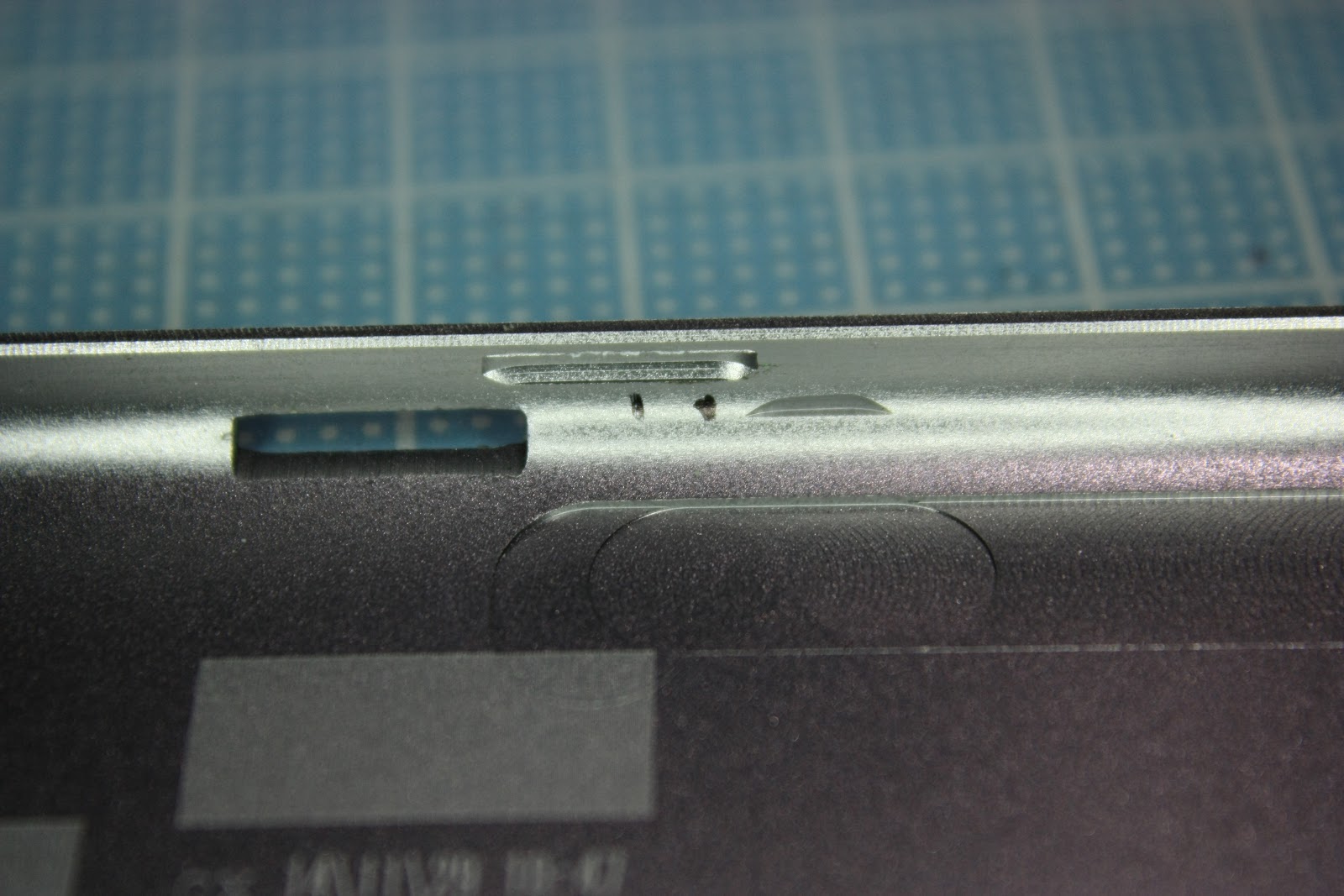

MicroSD用の切り欠きがちょうどいい目印になります
※マジックで書いた目印がわかりますかね～

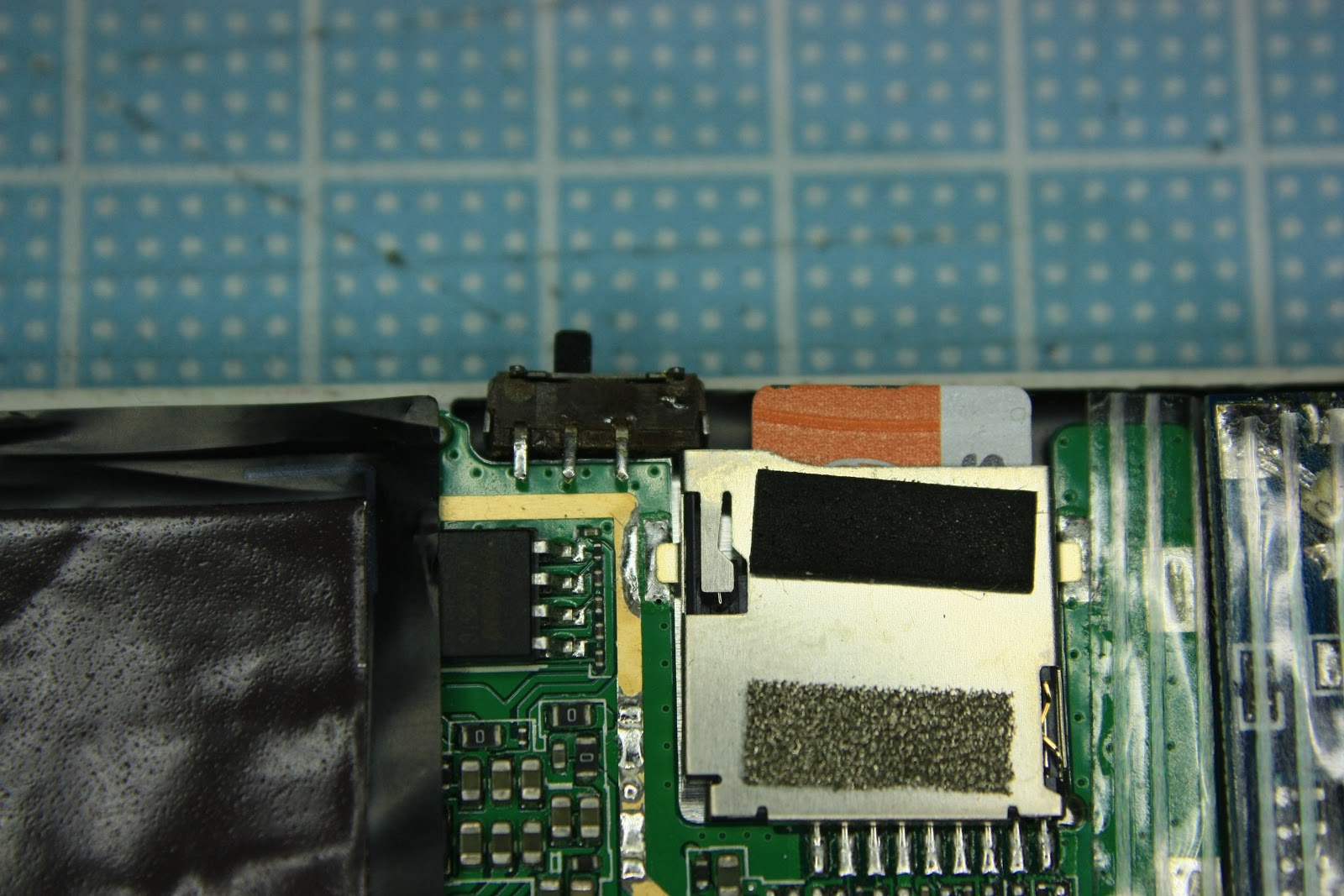

前回、エナメル線で基盤の手前側に引っ張りだした
配線にスイッチを割り込ませて完了

…ちょっとダメでした(^^ゞ
最初スイッチの固定も兼ねられるので

開放状態では想定した切替動作ができるのですが
裏蓋を閉じるとどこか基盤を押してしまうようで
切替が出来なくなってしまいました。
ショートとか無いように抵抗ごとスイッチ全体を絶縁しても
その症状が出るので、基盤を裏蓋が押してしまうせいで

で、配線を見直したら動作はOKになったのですが
隙間がほんのちょっと足りないみたいで
きっちり閉まってくれません…ホントにあと1mmと言うレベル
仕方ないので…

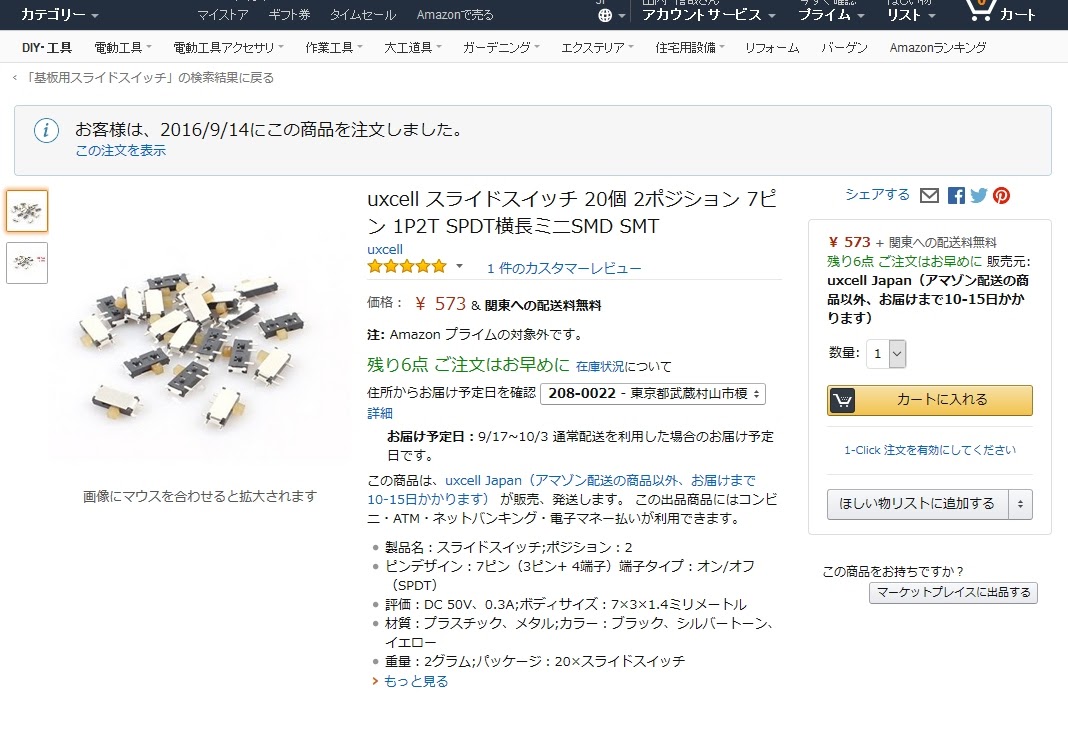

スイッチを買っちゃった…Amazon

今使っているスイッチよりも小さいでしょう…
こんな小さなスイッチを20個も…どうするんだ…
取り敢えず裏蓋も閉まってはいるので、到着までこの状態で行こうと思います
※リンク先は10日～2週間位かかるとなっていますが、Amazon在庫品が1セットだけ
残っていたので、明日到着予定…
でも明日は夜勤入りなので、作業は早くても金曜日の午後ですね
