Feb 1, 2018

液晶ディスプレイを作ってみました

カテゴリ： PC

これまた「今更感のある」ネタなんですが…
Docomoのフォトパネルを使って
小形液晶ディスプレイを

作ってみました

使ったのは…

Docomoのフォトパネル03

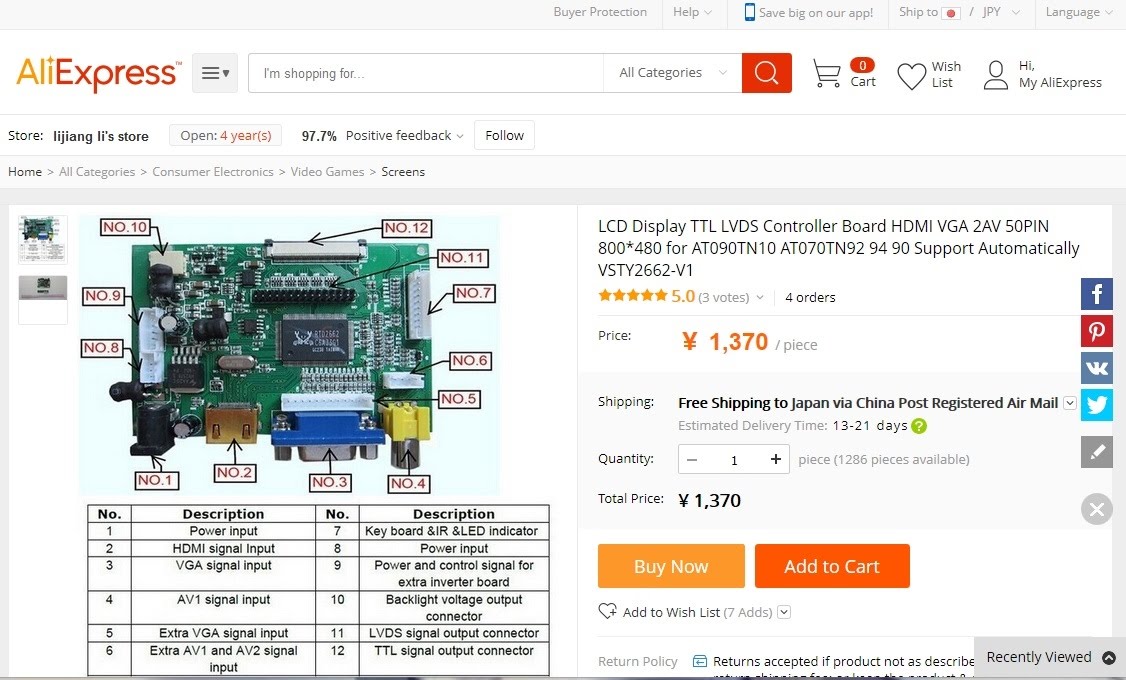

それから、液晶コントローラー

LCD Display TTL LVDS Controller Board

フォトパネルのほうはジャンクならもっと安いのも
見つかるだろうと思いますが、まずは正常動作品の中古を
Amazonで買っちゃいました。

…未使用送料込みで1280円ならまあまあでしょう

LCDコントローラーボードの方はあと2～300円出すと
リモコン付きになるんですが、まあ小型とは言え
ディスプレイなので、そうそう入力を変えることはないだろう
と言うことで一番安かったやつ。
AliExpressで買いました。
上の商品リンクからかえばリモコンはないけど確実に動きます
※AliExpressではアフェっていませんのでお気軽にどうぞ(^^ゞ

で作業自体は…

フォトパネル単体での動作確認をしたら…

フォトパネルを分解して入っているメイン基板を摘出
代わりにLCDコントロールボードのNo12のコネクターに液晶版から出ている

液晶から出ているもう一つのコネクターはフォトフレームの
タッチパネルの配線のようなのでどこにも繋がないでOKでした

最初はバックライトの配線だと思っていたので、何処かに繋げなきゃ～と
悩みましたが、結果としてフラットケーブルをつなげるだけでした

取り敢えず繋いで動作チェック

YouTubeを表示してみました

でこんな感じに基盤を固定したいわけ
高さを取りたくなかったので、
絶縁処理をやって液晶の裏に両面テープで固定しちゃいました

あとは筐体の裏蓋の基盤と干渉する部分を思いっきりカット

Hi10ProのHDMI出力でマルチディスプレイにしてみました

写真だと結構見られる色で写っていますが、個人的には
イマイチかな～
まあフォトフレームの発色でキレイと思ったことは
あんまりないのですが…発色には少々うるさい方…かな
でもまあ、1000円ちょっとの基盤でこんなことが出来るんだから
「映れば」OKでしょう。
ディザリングしてくれるので一応フルHDの入力でも表示してくれます
と言うか、ドットバイドットになるはずの800*480と見た目は
あまり変わらないような…当然絵は細かく潰れていけいますけどね

というわけで、5Vで動く9インチサブディスプレイを
作ったお話でした
