Dec 14, 2019
カテゴリ： PC
先日Geforce GTX970を組み込んだことは書きましたが、
スロットの延長を買ってみたりといろいろやってみました。
まずは、ディスプレイポートの電源OFF時に見失う問題…
18番ピンをプルアップすることで解消すると言うことで
うまくいきませんでした…それどころが起動時には映るけど、
起動したままディスプレイの電源を入り切りすると2度と映らない…
どうも考え違いをしてしまったようです。
こんなものを注文しています。
次が初期画面が自分の思うところに出てくれない問題…
どうもこのビデオカードはDVIを使うときにはDVIが優先になるようなので
DVIの接続先をメインディスプレイに変更…
で、端っこのをディスプレイポート接続に変更なんだけどそんなポートはない、HDMIさえ無い(^^;
なので…

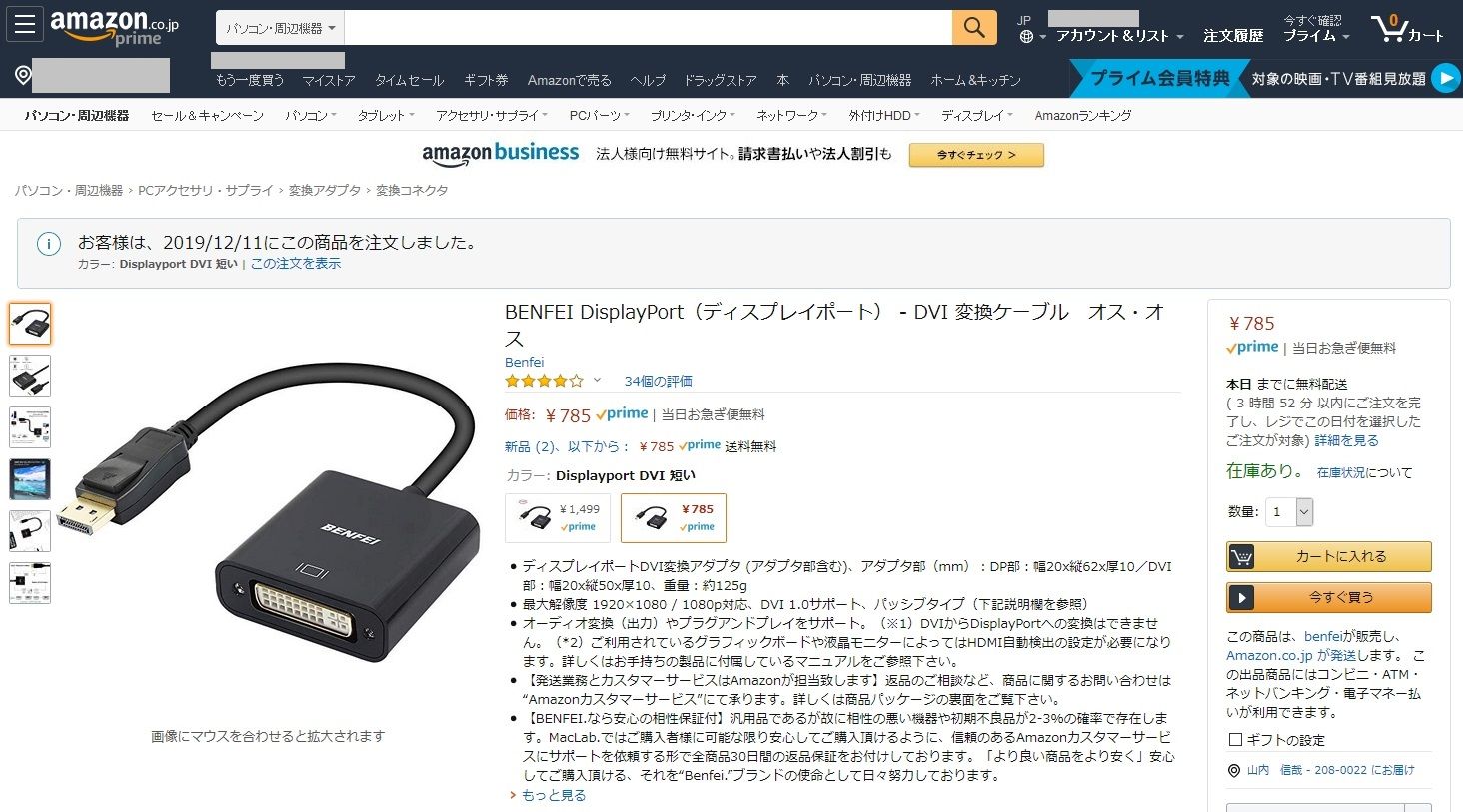

こいつを買って変更しました
…1本なら変換経由になるけど持ってはいるのですが、裏側でケーブルを引き直すのが面倒でね～(^^ゞ
接続先のつじつま合わせは「とりあえず」完了
ディスプレイポートの見失いもこの変換アダプターを入れることで解消しちゃいます
…この問題はディスプレイポート⇔ディスプレイポート接続に限って起きるらしいです
思ってます。というのも起動時のプライマリーになるDVIが2つのディスプレイポートと
排他利用なのでそちらでつなげれば起動画面もメインディスプレイに回せるのでは…
なんて想像してしまったのでね
そしてPCI-Expressスロットを塞いでしまう問題は…

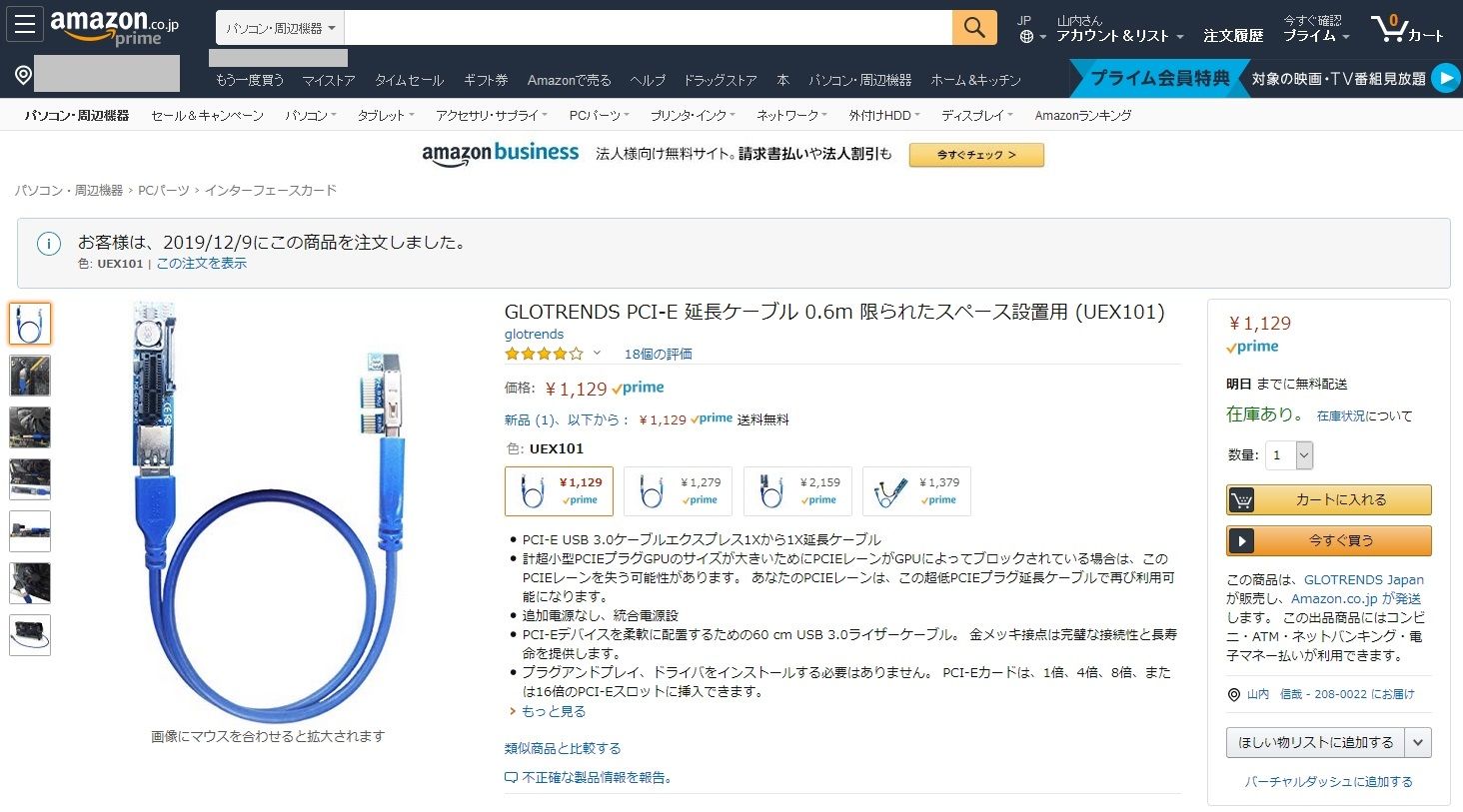

こんなものを注文しました
厚さを抑えたと言う記述がありました
商品説明 では6mmの空間があれば大丈夫みたいです
このコネクターはUSB3ですが、あくまで延長ケーブルのコネクターとして使われています
なのでUSBの何かを挿してみようなんて気は起こさないほうが見のためです…
どんな配線になっているかはわかりませんが、多分何かが壊れます
よほど大食らいのボードでも挿さない限りSATA電源も不要なはずです
私も使っていません
…もっとも私が挿したのは 前に作った PC-98シリーズ起動音ジェネレーターなので
使っている信号線は電源とリセットだけなんですけどね
そんな物なので、延長しても大丈夫だろうというわけです
そんなこんなで、つじつま合わせが一通り完了したというお話でした
- ディスプレイポートの電源OFF時に見失う問題(OFFのままリモートで入ると扱いにくい)
- 起動時のBIOS画面が一番見えにくい端のディスプレイに行ってしまった
- Geforce GTX970を組み込むとPCI-Expressが一つ潰れてしまう
スロットの延長を買ってみたりといろいろやってみました。
まずは、ディスプレイポートの電源OFF時に見失う問題…
18番ピンをプルアップすることで解消すると言うことで
手持ちのケーブルでやってみました…が
安直にコネクター内でやったのでプルアップがうまく行かないようでうまくいきませんでした…それどころが起動時には映るけど、
起動したままディスプレイの電源を入り切りすると2度と映らない…
どうも考え違いをしてしまったようです。
こんなものを注文しています。
次が初期画面が自分の思うところに出てくれない問題…
どうもこのビデオカードはDVIを使うときにはDVIが優先になるようなので
DVIの接続先をメインディスプレイに変更…
で、端っこのをディスプレイポート接続に変更なんだけどそんなポートはない、HDMIさえ無い(^^;
なので…
こいつを買って変更しました…1本なら変換経由になるけど持ってはいるのですが、裏側でケーブルを引き直すのが面倒でね～(^^ゞ
接続先のつじつま合わせは「とりあえず」完了
ディスプレイポートの見失いもこの変換アダプターを入れることで解消しちゃいます
…この問題はディスプレイポート⇔ディスプレイポート接続に限って起きるらしいです
思ってます。というのも起動時のプライマリーになるDVIが2つのディスプレイポートと
排他利用なのでそちらでつなげれば起動画面もメインディスプレイに回せるのでは…
なんて想像してしまったのでね
そしてPCI-Expressスロットを塞いでしまう問題は…
こんなものを注文しました厚さを抑えたと言う記述がありました

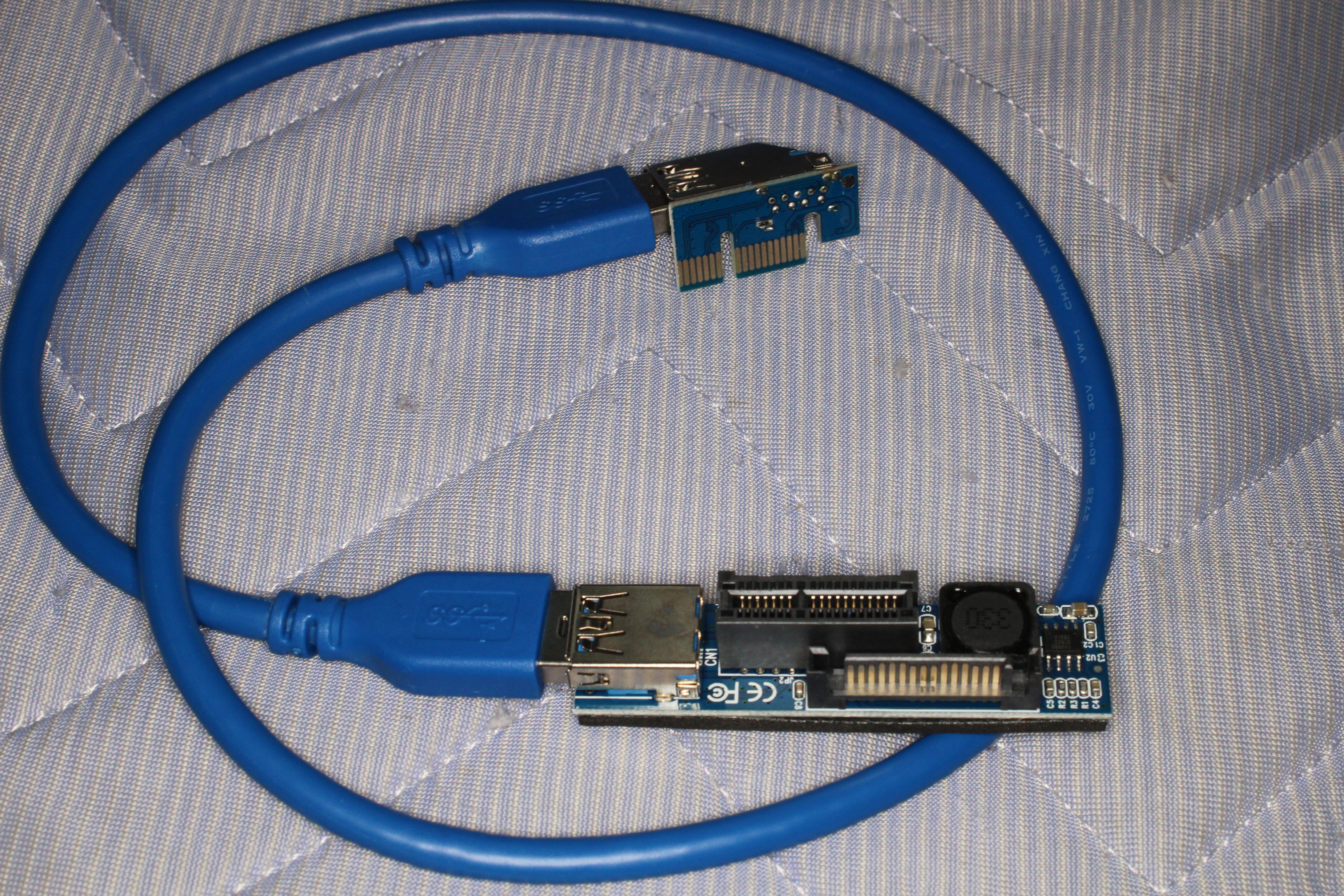

PCI-E 延長ケーブルの全景

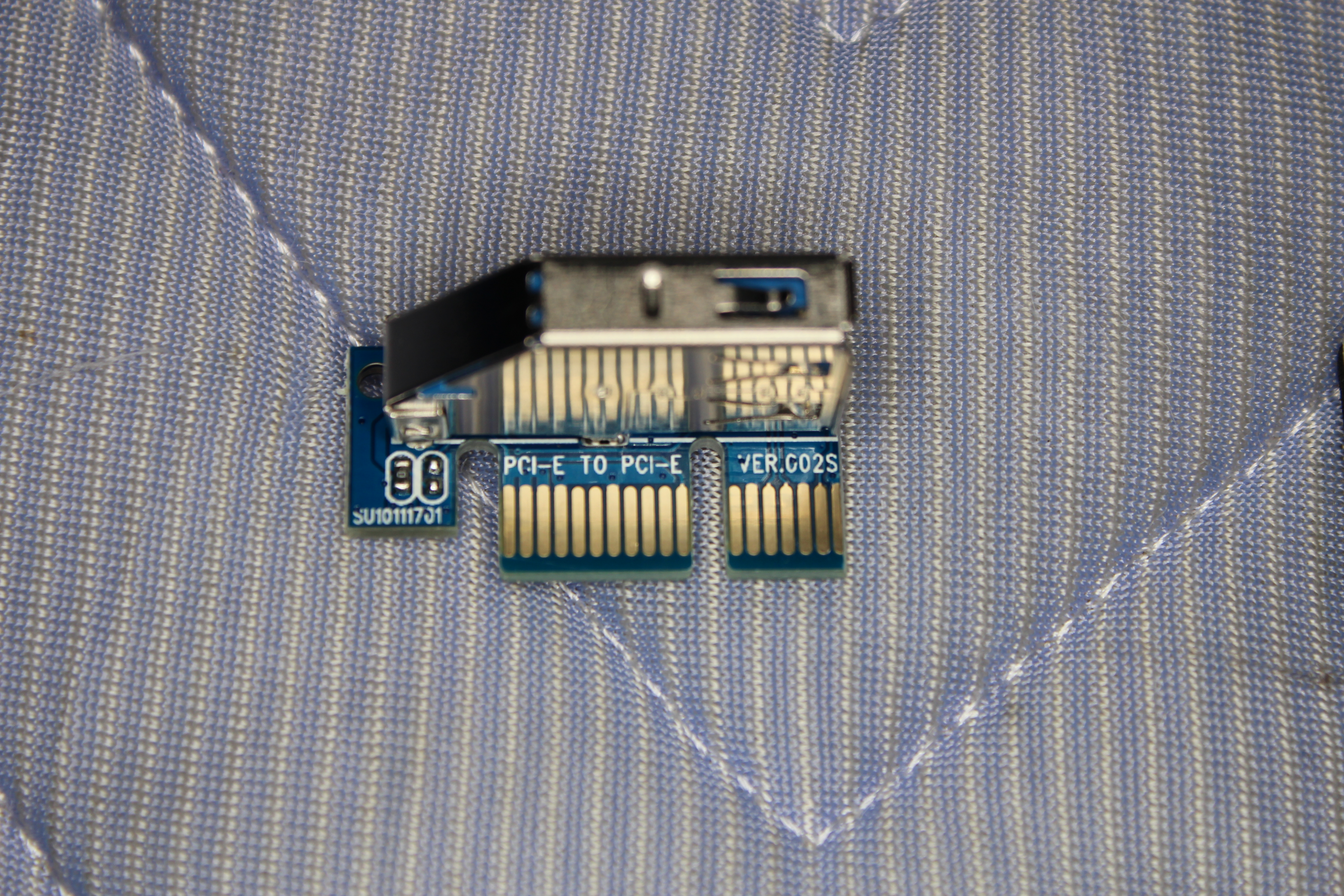

PCI-Expressに刺さる部分
裸のUSB3コネクターの厚さ分だけスロットの上に出る感じ商品説明 では6mmの空間があれば大丈夫みたいです
このコネクターはUSB3ですが、あくまで延長ケーブルのコネクターとして使われています
なのでUSBの何かを挿してみようなんて気は起こさないほうが見のためです…
どんな配線になっているかはわかりませんが、多分何かが壊れます

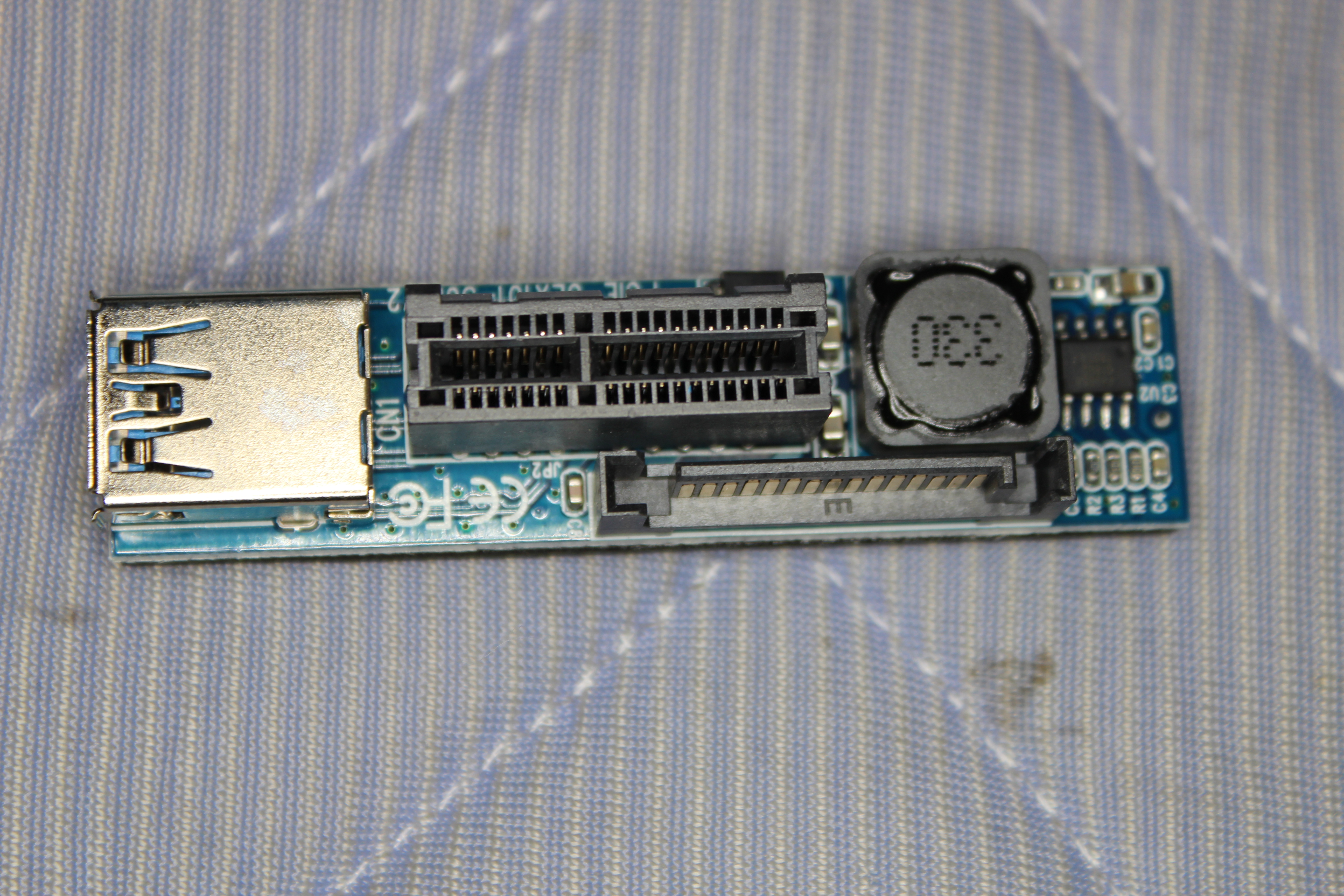

延長先のスロット
スロットの他にSATAの電源やUSBコネクターが見えてますよほど大食らいのボードでも挿さない限りSATA電源も不要なはずです
私も使っていません
…もっとも私が挿したのは 前に作った PC-98シリーズ起動音ジェネレーターなので
使っている信号線は電源とリセットだけなんですけどね
そんな物なので、延長しても大丈夫だろうというわけです
そんなこんなで、つじつま合わせが一通り完了したというお話でした
