May 3, 2024
カテゴリ： アマチュア無線
八重洲無線のFT-897・FT-857には純正品が「存在しない」(^^;外部出力があります
そこにメーターを繋げると
シグナル・SWR・パワー・変調
などを「針の振れ」で表示させることが出来ます
私自身も2020年の8月に
購入当時もメーターパネルを張り替えたり照明を入れたりといじってます… 当時の記事
で、車の中でFT-857を使っていると表示が欠けた 液晶を交換した せいもあって
表示が見づらい
それでもFitで使っていたときは、パネルが運転時の視界に入る位置だったので良かったのですが
タントだとパネル自体が遠いので、より見えづらい…姿勢を変えて覗き込むのは嫌だし…
上の持っている（はずの）メーターだと大きすぎる
…探したけど出てきません(^^ゞ
それで、小型のメーターを買って新たに仕立てることにしました…

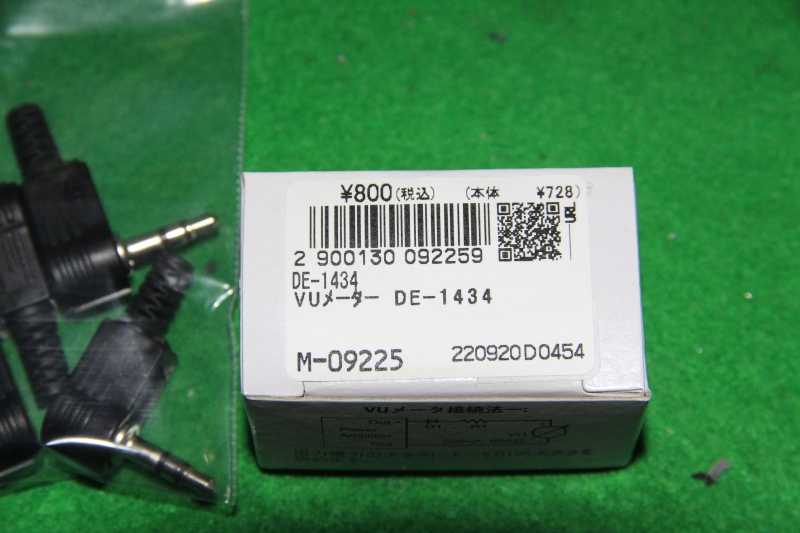

小型のVUメーター
アマゾンでは国内発送の適当なのがなかったので、秋月電子で買いました
300円ほどで20Aなんていうメーターも見つかりますが…
高額な一部を除けば中身は100μA程度の電流計です
まあ、こんな貧弱な端子に20Aを流したらどうなるか判りそうなもので、
廉価なものは「20A」のメモリが切ってある100μA程度の電流計がほとんどだと思います
※デジタルのものは内部にシャント抵抗が入っていてある程度の電流は直接測れます
※デジタルのものは内部にシャント抵抗が入っていてある程度の電流は直接測れます

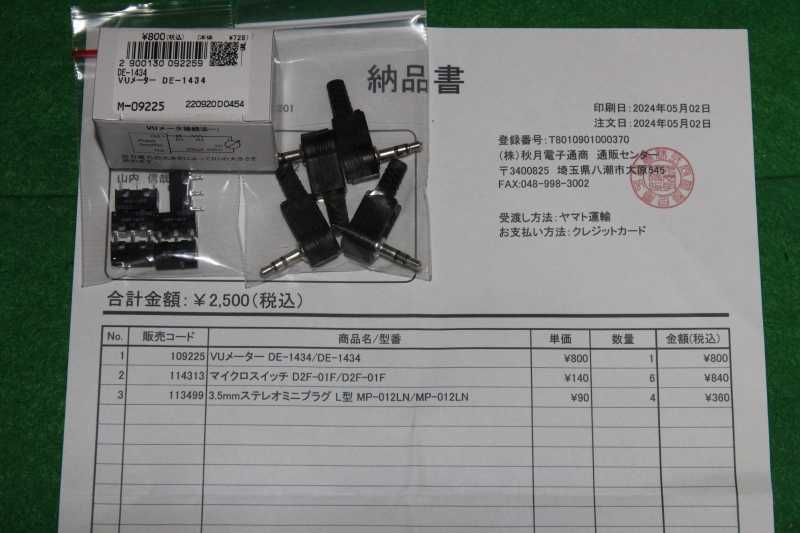

昨日早朝に注文して今日到着しました＼（^_^）／
ついでなので何点か加えて〆て2500円の買い物～

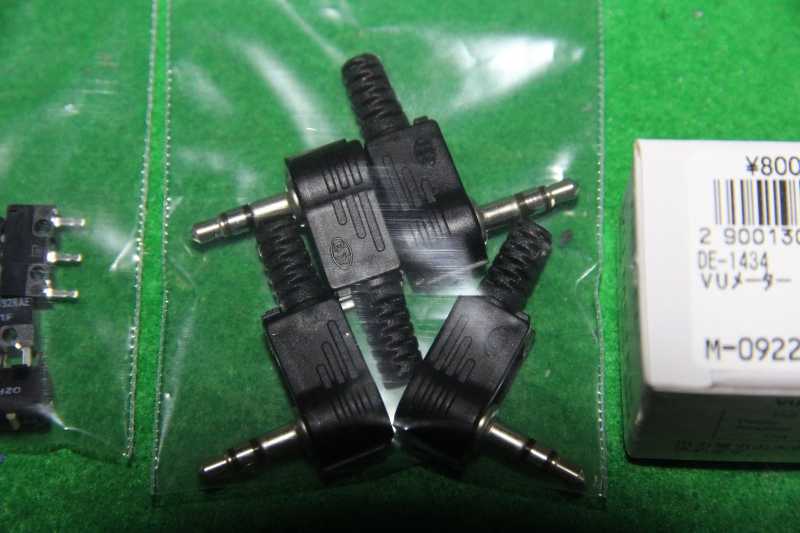

L字のステレオプラグ

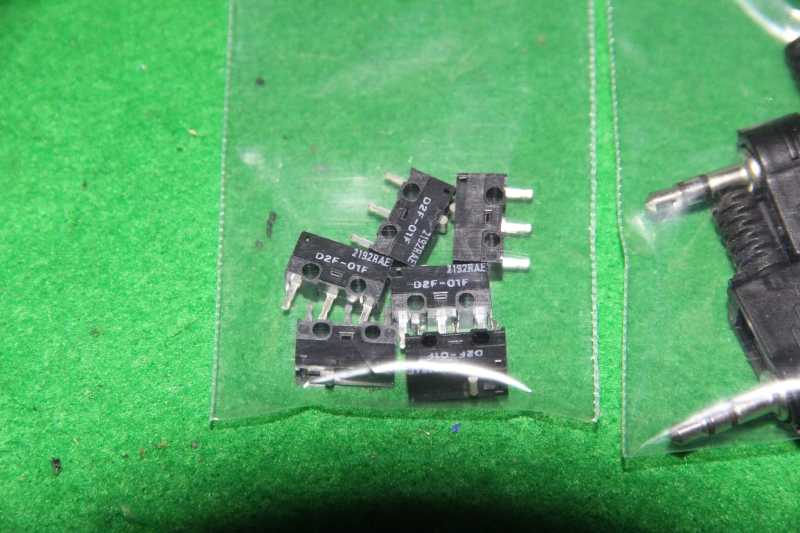

マウスの交換用マイクロスイッチ
こんなものを一緒に注文しました

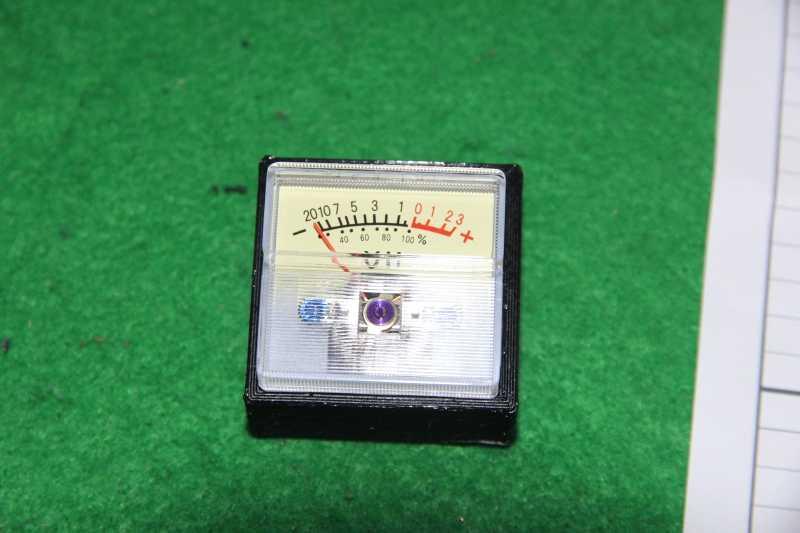

で、メーター本体ですが
この写真では大きさがわかりませんね～
34mm*32.5mmと考えていた以上に小さかったです(^^ゞ
上の写真は到着前に3Dプリンターで作った筐体ですが…
あれ？ 縮尺を間違えた？
と思うくらい小さいです

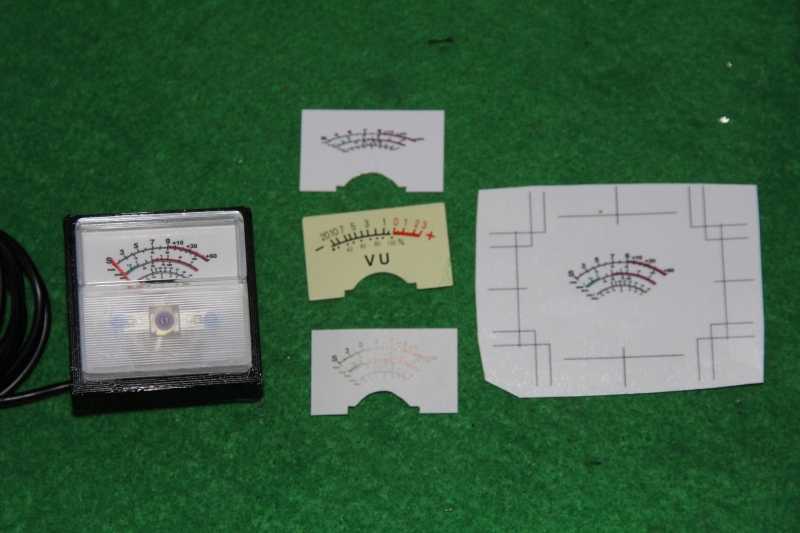

FT-857 外部メーター 自作 で画像検索して、適当なものを頂いてきて…
新しいメーターのカーブに合うように調整し…
何回かの試行錯誤をして、こんな感じに収めました
シグナルの表示はまあまあ良いかなという感じですが、他はデタラメと言えばデタラメ(^^;
まあ、
受信時のシグナルがそこそこあってくれて
送信時のマイク入力で針が振れてくれれば
問題ないでしょう……ホントか～？(^^ゞ

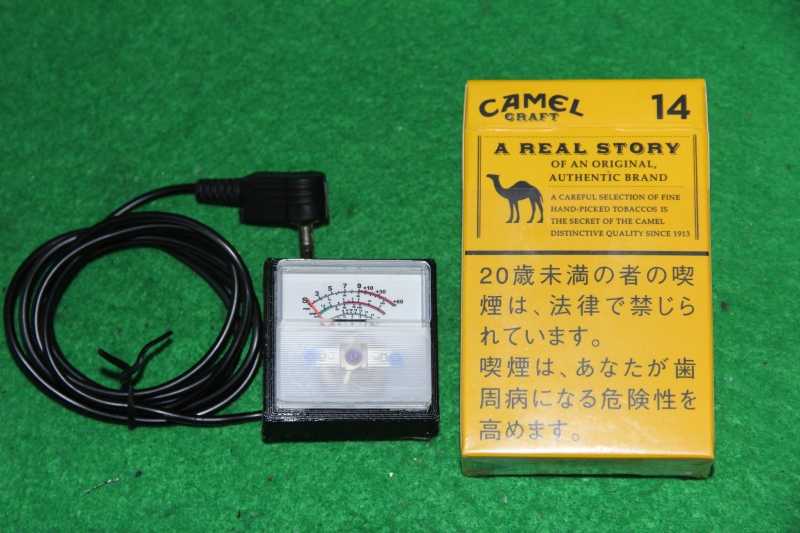

そして色々いじって完成したものが
こちらです…本当に小さいでしょ？

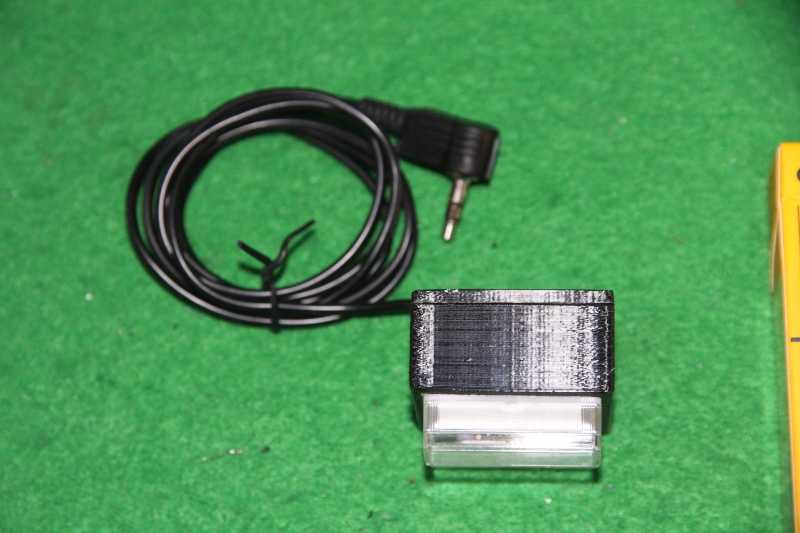

厚さもこんな感じ
受信時のSメーターとして、チラ見でもよく見えてうまく働いてくれました
送信時のマイク入力でも針が振れるので、無変調とかも防げそうです
ちなみに…

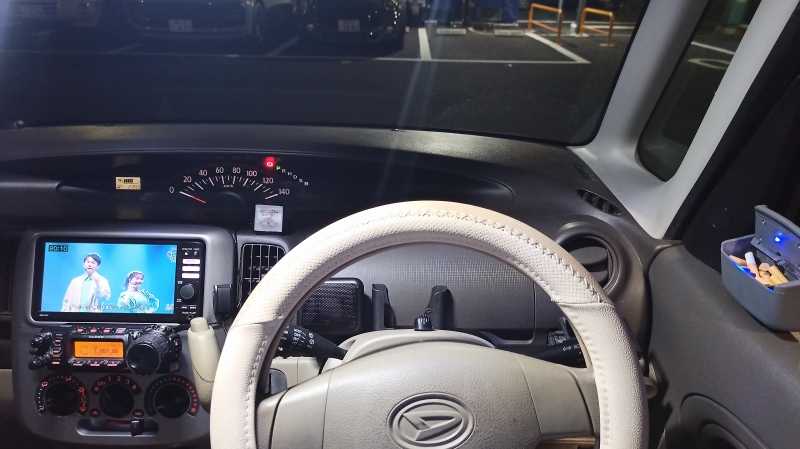

運転者の目線の位置から撮った写真
老眼も入った私の目でも、メーターの針は読める程度の大きさではあります(^^ゞただ、走りながらだと針のフレが大きいのでコンデンサーを抱かせたほうが良いかな
ということで、タントに積んでいるFT-857DM用に外部Sメーターを仕立てたというお話でした
