Jan 16, 2025

昨日作ったFT-897の外部メーターにも照明がほしい…ので

カテゴリ：アマチュア無線

きのう仕立て上げたFT-897の外部メーターですが夜間でも見えるように
照明を組み込もうと…

取り外してきました…粘着テープで止めてあるだけなので簡単(^^ゞ

で、その照明ですが以前にもやったようにLEDテープを切り出してやれば良いだろうと
思っていました…12V用のテープはあるんだし…でも12Vを引き回すのは面倒だな～
電池を押し込んでスイッチでON/OFFすれば良いか…なんて考えていましたが…

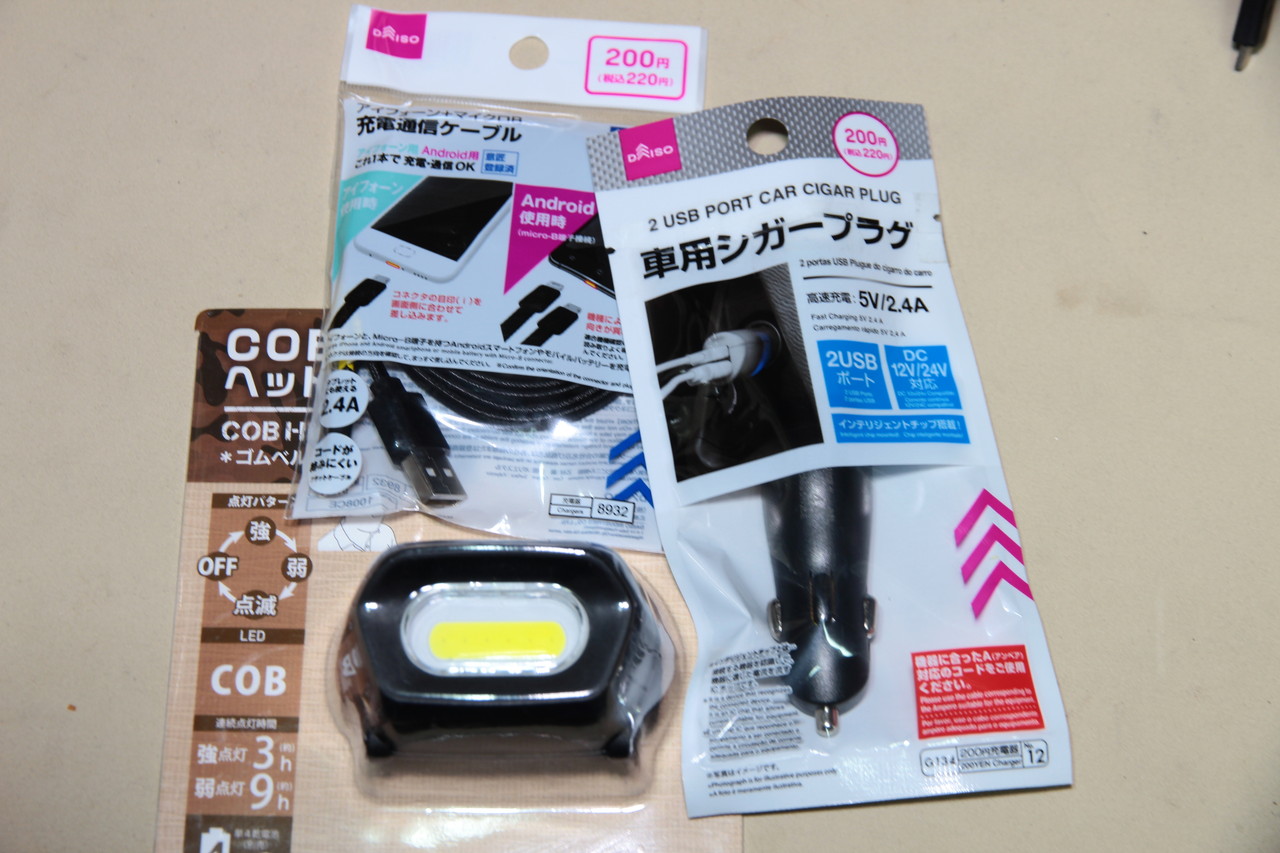

こんなものを買ってきました

COBヘッドライト・アンドロイドiOS兼用ケーブル・車用シガーアダプター…全部ダイソーで購入

ヘッドライト…COBを抜いてメーター照明に

単4電池3本の設計なので5Vを入れても大丈夫でしょう

ケーブル…長めであれば何でも良かった(^^ゞ

ある程度安定性があってしなやかなケーブルという目線で選んだらこれでした

前に取り付けたGPSのスピードメーターの電源

そこにこの2口のアダプターを入れればまとめて解決…と

頑張って内部配線化 するつもりです… 面倒なんだけどね(^^ゞ

で、ヘッドライトは分解してCOB単体に…と思ったら制御回路とかもセットになって
アルミ板に乗っていました…放熱も兼ねているんでしょうね

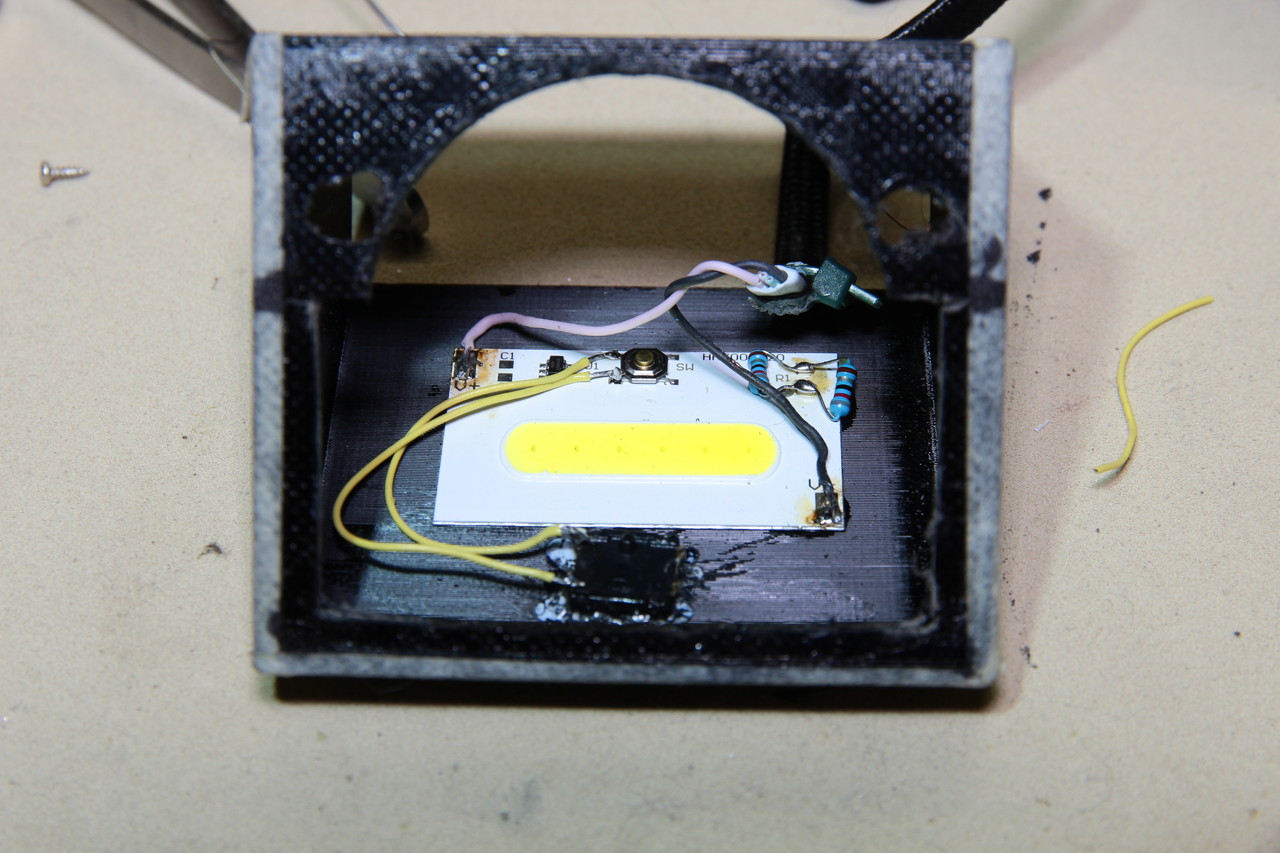

貼り付けちゃった写真ですが…

スイッチの移設はせずタクトスイッチを増設…かなりいい加減です

…もともとは20Ωが入っていましたが82Ωの並列で41Ωで倍増しました

電源線は2mの兼用ケーブルを適当に切って繋いでおきました

…切り飛ばした残りも使えるように50cmほどで残してあります…貧乏性なんでね(^^;

増設したタクトスイッチですが、このままだとスイッチが凹んでしまうので

3Dプリンターで丸い円盤を出力してタクトスイッチに乗せて接着

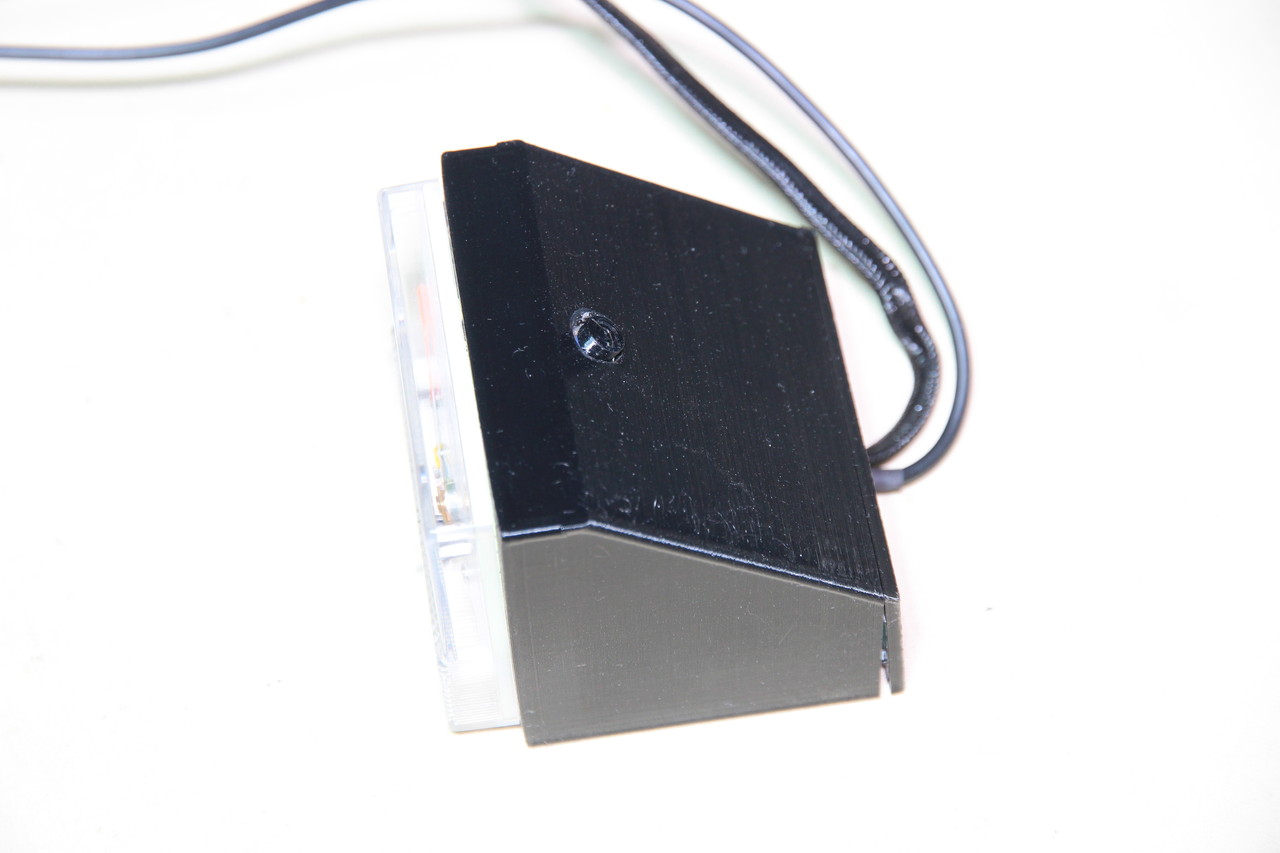

それらしい位置に照明のボタンスイッチが付きました…の図です

これで一応完成しました

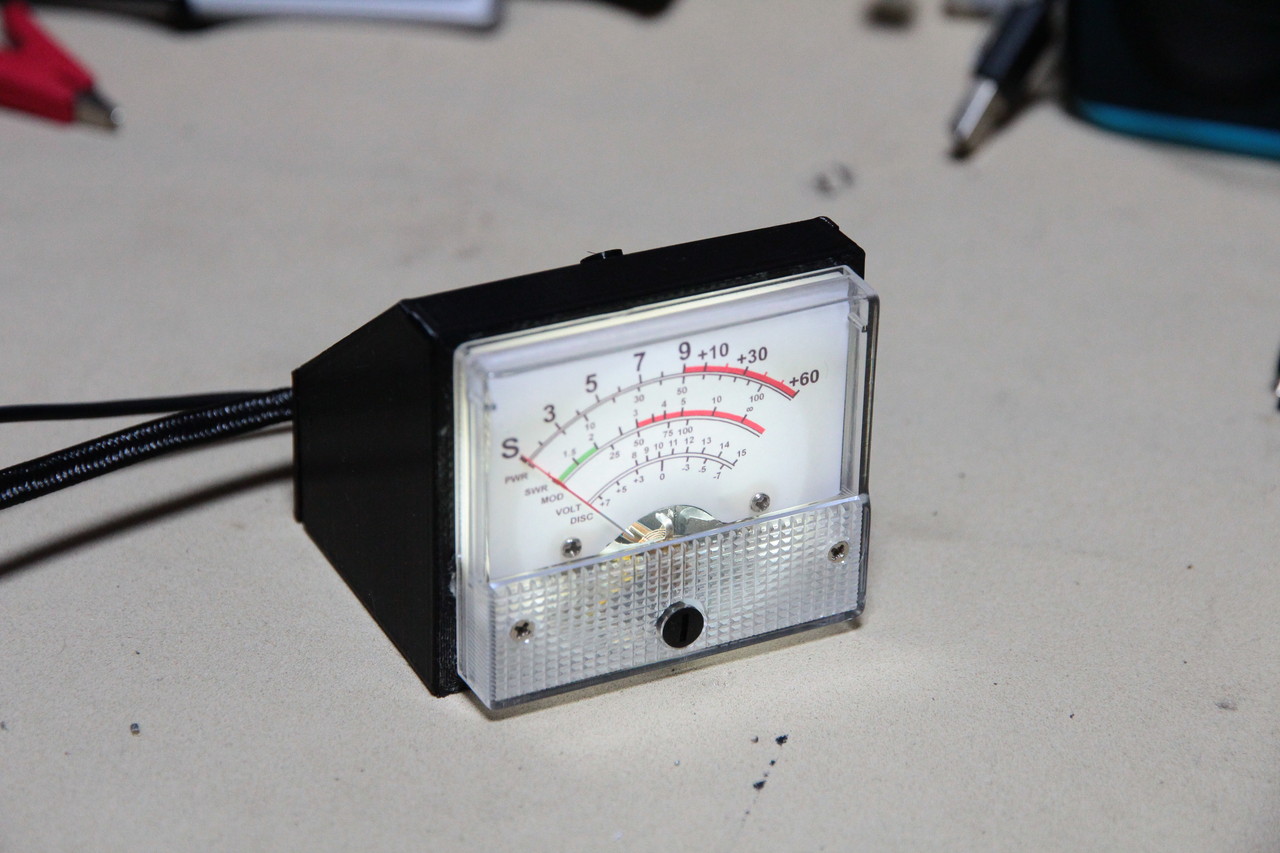

照明が灯っているのがわかるでしょう？

わかりにくい？　じゃあ判るようにしましょう

という事で、以下の3枚はみんな同じ設定…

Canon Canon EOS Kiss X5で　ƒ/5.6　1/80　85 mm　ISO 3200

で撮影してます

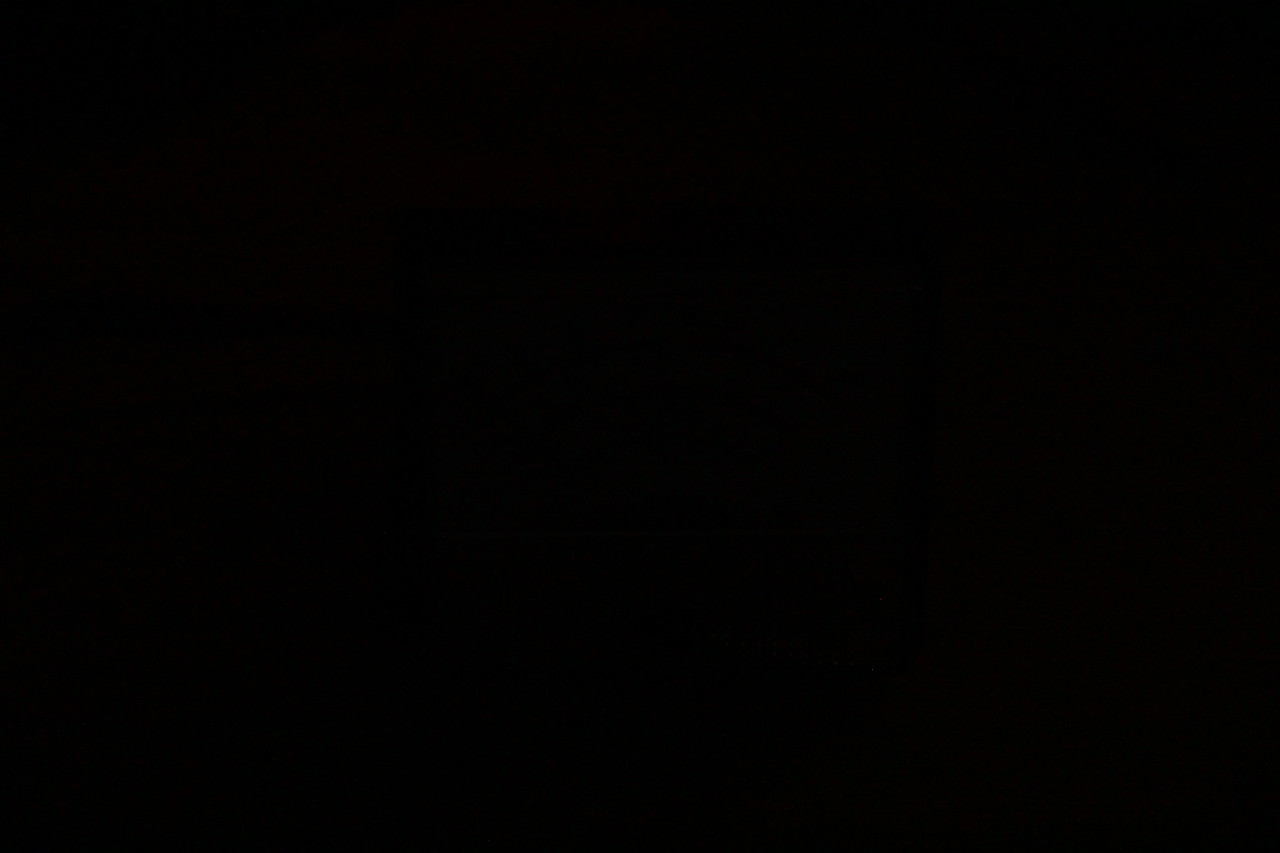

OFFの状態…

とりあえず真っ暗な状態…

メーターは眼の前にあるし十分見えるんだけど、カメラの設定せいでで真っ暗です

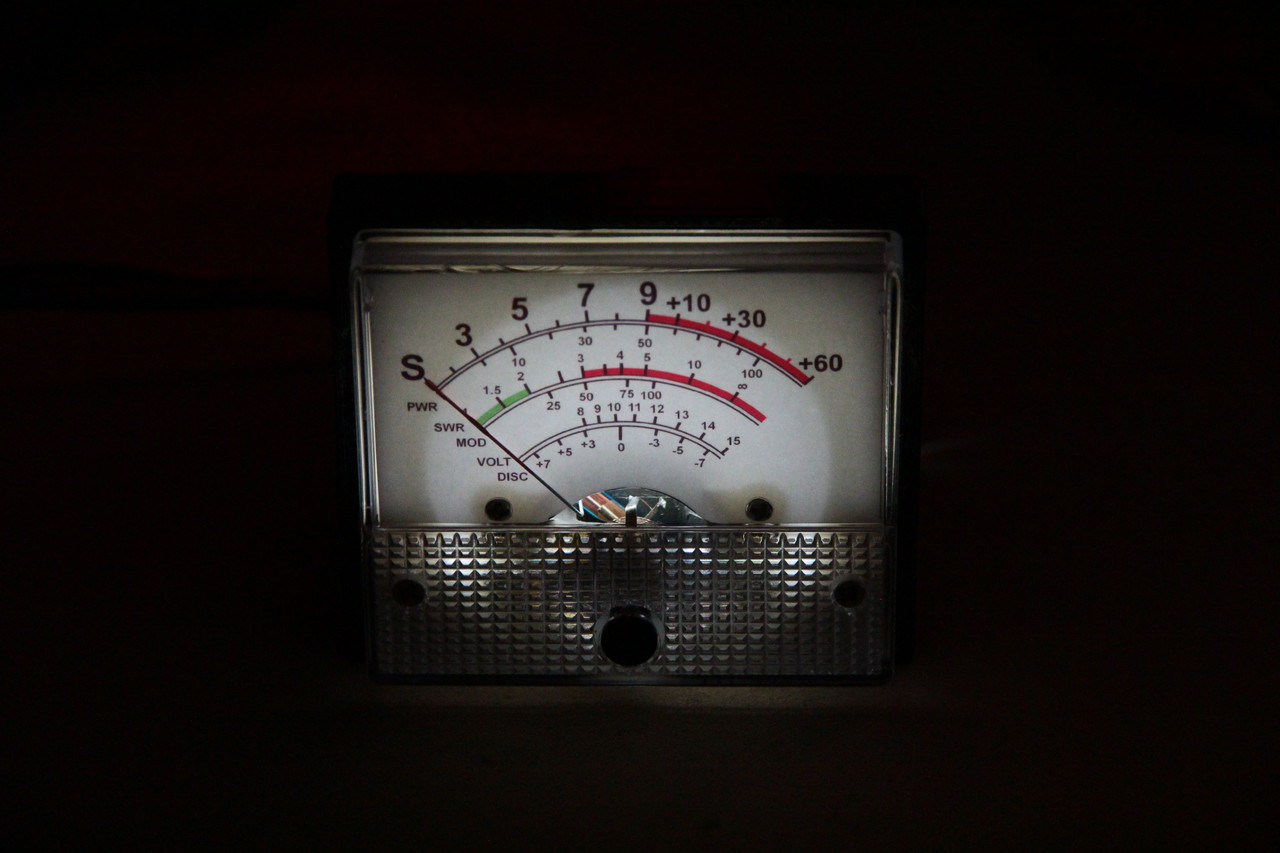

弱の状態…

夜間の運転中ならこの状態が良いかもしれない

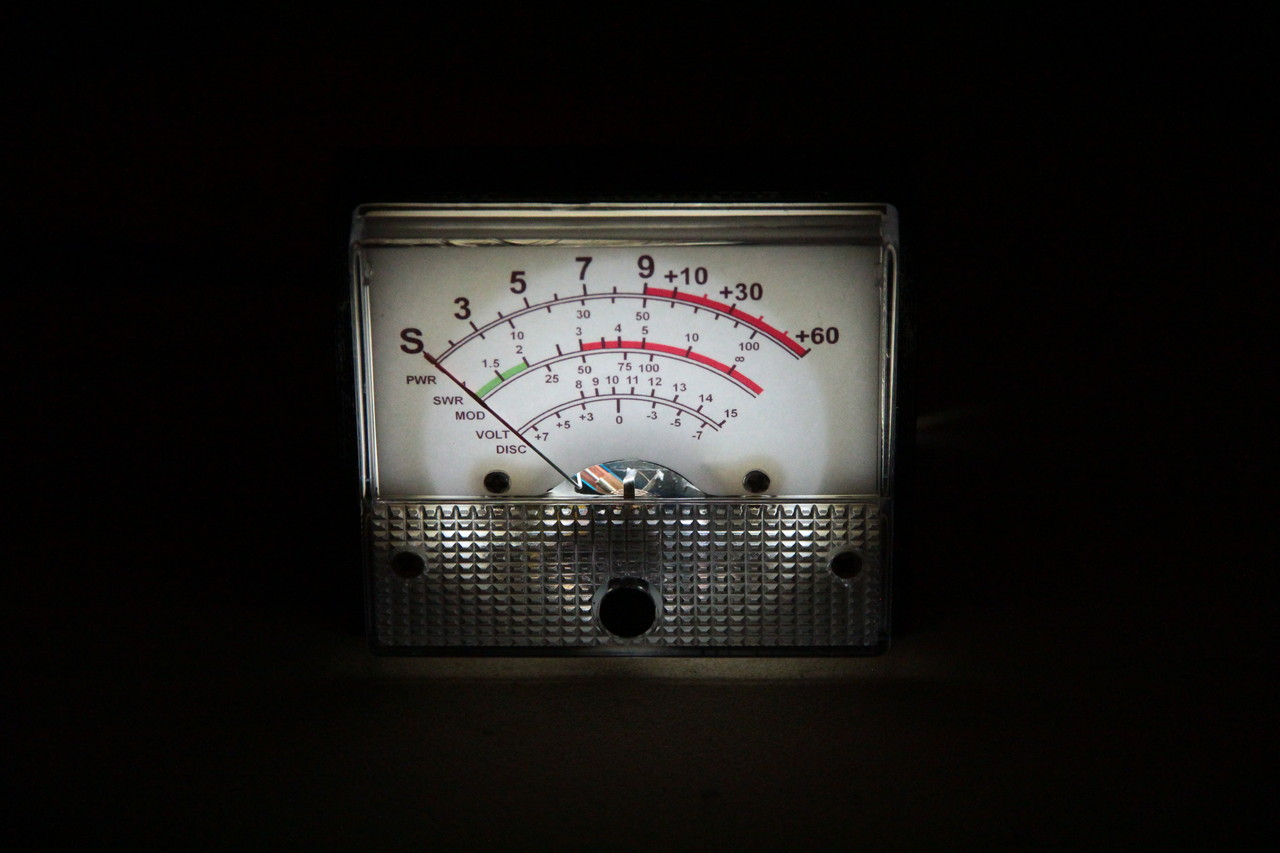

強の状態…

こんな感じです

光の加減でメーター背面の丸い形状が明るく見えちゃってます…弱でも見えてるけどね
※頭に付けたボタンをもう一回押すと「点滅」しますがこの用途では意味無しです

で、あっちを開けたり押したりい引いたりして配線の引き回しを終わらせました

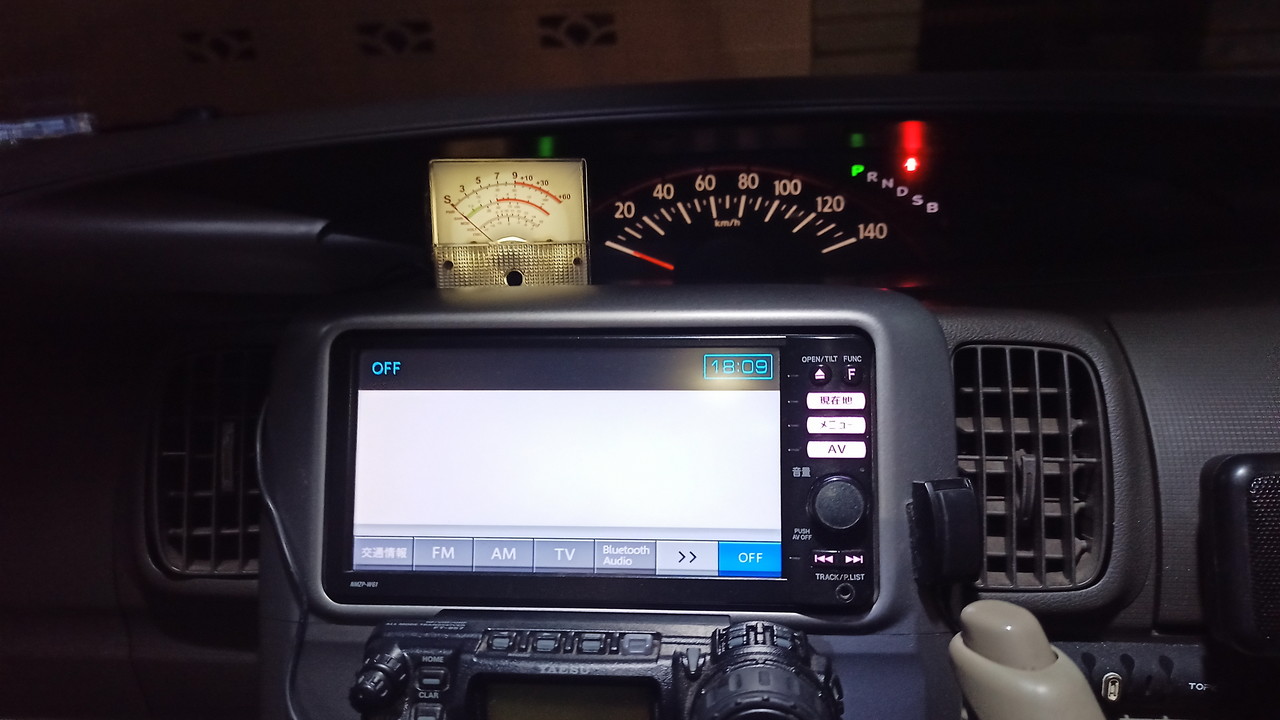

夕方6時過ぎで真っ暗に近いですがメーターが読めるようになりました＼（^_^）／

車から電源を取っているので、当然連動して消灯します
点灯させるときは操作が必要ですが「見えないから点灯させる」ので気にならないよね
それよりも消し忘れのほうが怖い…当初は電池を積むつもりだったので尚更ね

今回は素材がいわゆるプラ製の筐体なので切った貼ったがとても楽だったので
簡単に仕立てることが出来ました
前回は筐体が金属だったのでその加工も大変でしたし
USBから12Vを作って12V用のLEDテープをを点灯させたりで面倒でした
※工具類は大して変わっていませんがそれでも使い勝手の良いものが増えてますしね

という事で、無理矢理ネタにした感じですが外部メーターに照明を入れたというお話でした
