Feb 17, 2012
カテゴリ： 電子工作
コンパクトなレイアウトには、超スロー走行が可能なPWMコントローラーが良いとコメントを頂きましたので、試してみることにしました。
今まで、いくつかコントローラーを作ってみましたが、 ドロッパ方式 や あやしいDC-DCコンバータもどき で、PWM方式は初です。

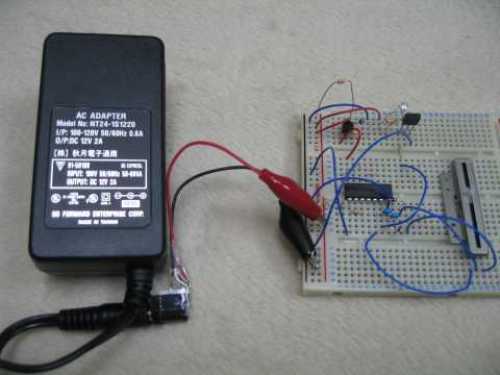

というわけで、とりあえずブレッドボード上に組んでみました↓
いいですね、PWM方式。Bトレ名鉄モ５１０が快調に走ってます！
てっとり早く組むため、PWM信号の生成には74HC14を使ってます。で、出てきたPWM信号を適当なMOSFETのゲートに入れてやればPWMコントローラーの出来上がり。
青いミノムシクリップの下にいるのがMOSFETで、その左側は74HC14用の5Vを作っている3端子レギュレーターです。
ちなみに、電源には今のところ秋月の12V ACアダプターを使ってますが、いずれはUSBバスパワーで動かして、折り畳み式USBレイアウトを名乗りたいと思います。
