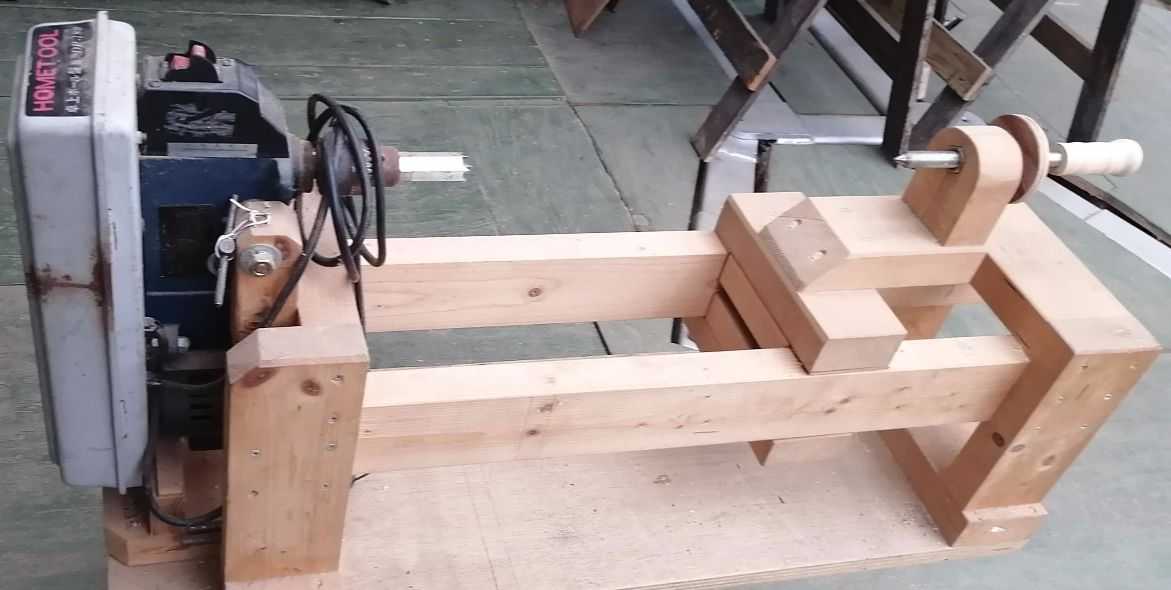

木工旋盤・小改良 (Wood lathe -minor improvements)
早いもので、太い木製ネジを作るため、安価なボール盤を横に寝かせて木工旋盤へ改作してから、もう5年が過ぎました。。出番はさほど多くない為、作業台に置く仕様ですがデッキを広げたので移動できるようしようと思います。旋盤を小さな青いテーブルの上にネジ止めし脚の片側に車軸を通したホイールを取付ました。本体の右側を軽く持ち上げれば2輪運搬車宜しく、簡単に移動できます。。
2020.11.24
コメント(0)
-

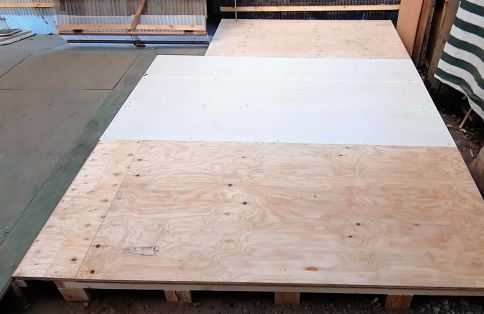

作業デッキの再拡張 2 (Work deck re-expansion 2)
横幅2mに足りない部分は継ぎ足してデッキを貼りました。・・都合、2ｍｘ3ｍ程度の拡張となります。ガレージ内のコンクリート床に塗った塗料の残りを最後まで使いきろうと・・一斗缶をカットして、乾燥気味の塗料に水を足しながら・・撹拌します。・・針葉樹合板に刷毛塗りしました。これでほぼ終了です。・・次はここに設置する木工機材を改修する予定です。
2020.11.22
コメント(0)
-

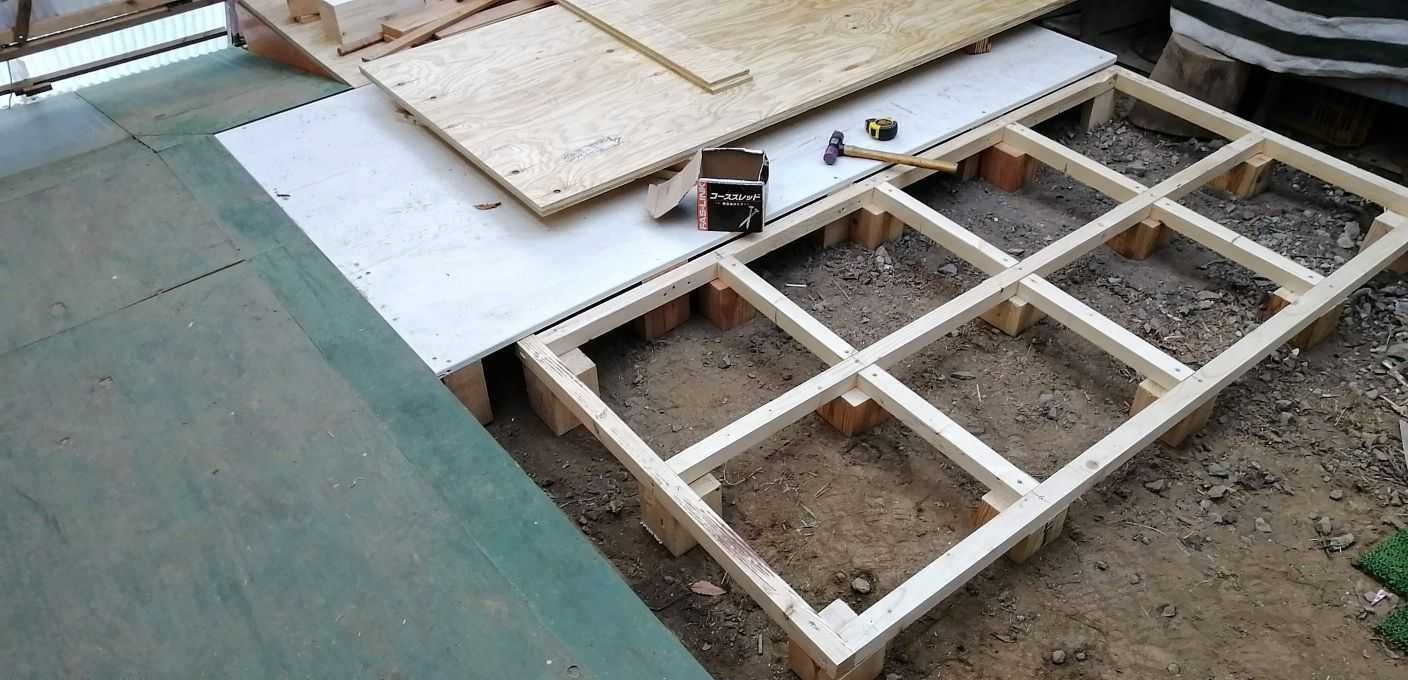

作業デッキの再拡張 (Work deck re-expansion)
昨年の秋にガレージ前の作業デッキを拡張してカーリフトが使えるようにしましたが・・木工作業にも使うため、もう少し広げようと思います。過日、近所のリフォーム屋さんから新品の白いボードを頂いたので・・まずそちらを拡げました。そこから、もう一押しとばかり・・針葉樹合板をホームセンターで購入し12mm厚を2枚接着し展開して行きます。枠組みの木は2x4材をテーブルソーで半割にしたものです。今朝、近所の新築工事中のお宅の前を通ると柱などの残材が出てたので、大工さんから頂いて来て、床束として使いました。
2020.11.21
コメント(0)
-

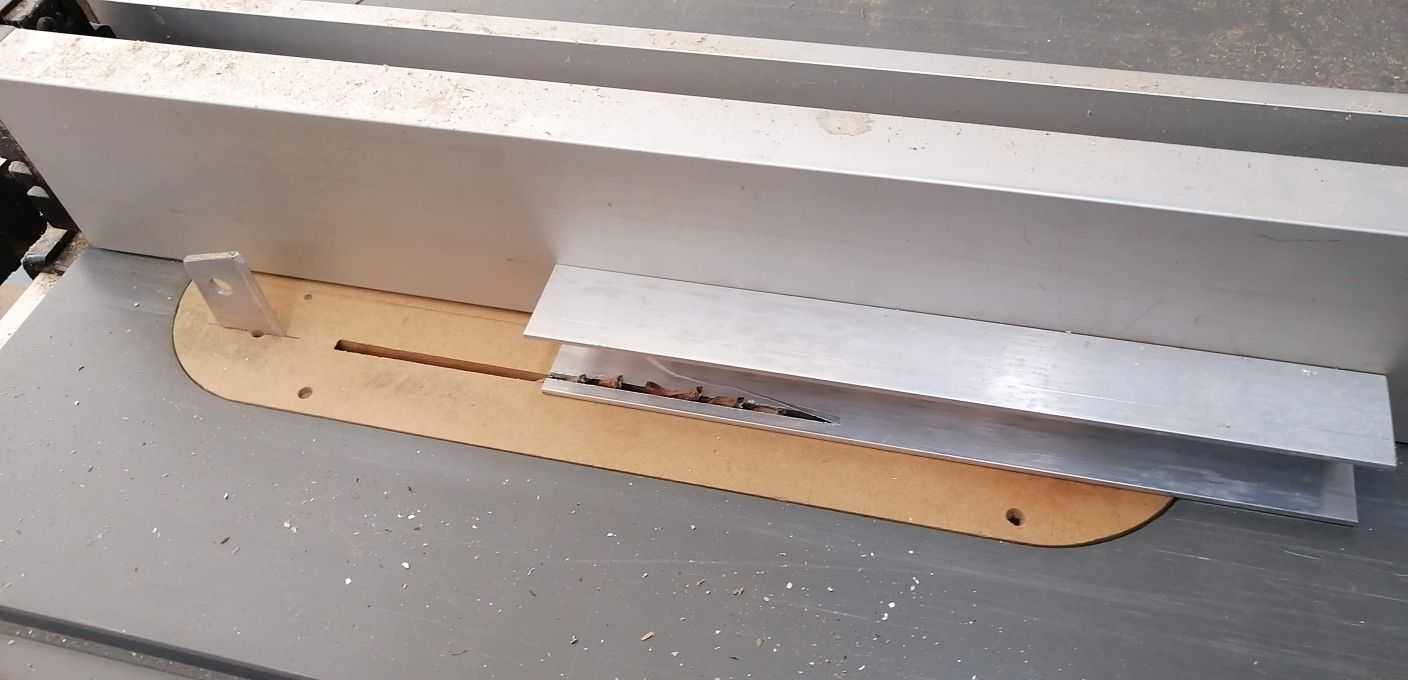

LEDワークライト・スタンドの試作 4 (LED Workshop light stand 4 )
LED蛍光灯の保持はコの字型アルミチャンネルを使ってますが・・そこに小さなトグルスイッチをつけるため35角のもので作り直します。少し大きいので木工テーブルソーでカットしました。加工してスイッチを取付け、LEDはタイラップで括りました。・・直管はプラスチックなので扱いは楽です。・・直管エンドのピンには圧着端子を点け配線しています。・・エンドカバーはペットボトルの蓋をテープ留め。。・・電線はアルミテープで管に貼り付け。今回もガレージ内にあった材料で作ってますが塗料はダイソーの水性塗料メープルを使ってみました。・・ピンク色に近い塗料ですが塗ると落ち着いた木肌色になりました。。ヘッド部分も最終組み立てです。長いACコードも結線しました。・・古い掃除機からサルベージした電線です。ACコードを束ねるリールというかフックというか・・を追加しました。合板を加工しダウエルピンで留めてますので不要時は取り外しも可能です。ブームのカウンターウェイトは古いベアリングに木の軸を入れネジ止めしました。LEDを水平にして点灯してみました。・・十分に明るく作業が出来そうです。・・作業机に座った時に良さそうです。ヘッドの丸棒にはネジが切ってありツマミネジとして作用しますので斜めや垂直にも展開できます。・・立ち仕事に良さそうです。保管時は棒状にして立てかけて置きます。以上で一旦完成です。・・ヘッド部分を変えれば様々な用途に使えそうな気がします。。
2020.11.10
コメント(0)
-
ゴルフ４ 輸入部品検品 (Parts from Latvia)
先月下回りを点検した際にボディの盲蓋が劣化しており代用品を組み付け、部品はeBayに注文してました。10個で1400円弱という値段はLatviaのショップからです。発注後まもなくRIGA空港からのトラッキングが止まったまま・・1ヶ月が過ぎて、そろそろ問い合わせるか・・と思ったら川崎税関に入荷しました。。商品説明では純正品との事でした。VWマークも部品番号も付いており純正か少なくともOEMレベルです。・・取替はオイル交換のタイミングで実施するつもりです。・・RIGA空港は新しい物流ハブが稼働し始めたようなので 今後、輸入期間の短縮を期待したいですね。。
2020.11.07
コメント(0)
-

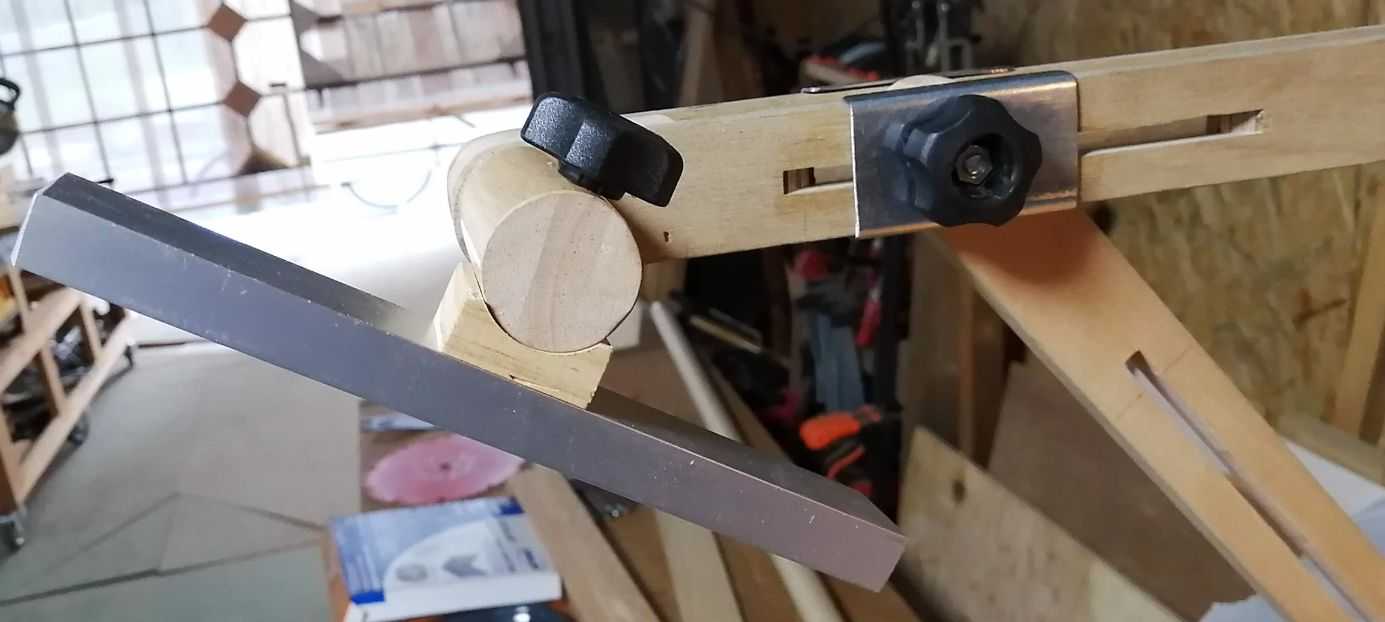

LEDワークライト・スタンドの試作 3 (LED Workshop light stand 3)
ワークライト・スタンドも光源はやはり貰い物のLED蛍光灯を使いたいので・・取付ヘッド部に工夫が必要でした。ライトを水平にも垂直にも動かすために最初は円盤を切り出し、試しましたがヘッドが大きくなるのでボツ(T_T)次に手元にあった丸棒を加工し試してみました。・・このやり方で2方向・別々に回転できます。試作から少し手直しして・・久しぶりに旋盤を使い丸棒を加工しました。・・左の丸棒には6mmのネジ穴が切ってあります。全体を仮組みしてみます。思ったより三脚の据わりは安定してますが・・ブームにカウンターウェイトを追加しようと思います。斜めや垂直も可能です。・・写真撮影の光源にも使えそうです。LEDランプは仮にビニールテープで留めているだけですが・・もう少し細部を詰めて仕上げて行きたいと思います。・・続く・・
2020.11.05
コメント(0)
-

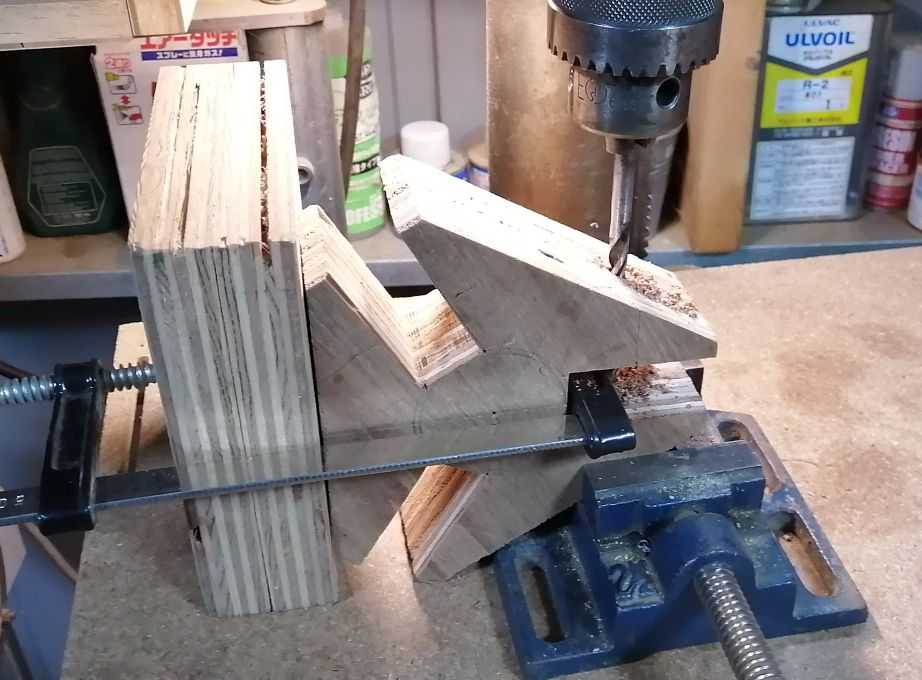

LEDワークライト・スタンドの試作 2 (LED Workshop light stand 2)
三脚支持部の折り曲げ支点は手元にあった7mm鉄丸棒を使います。・・垂直になるようセットして通し穴を開けます。脚を仮組みし通し穴の位置決めしました。三脚の不要部分をカットし整形しました。続いては・・心棒のセンターにダウエルピン用の穴を開けました。・・この後、三脚と合体させます。エクステンション支持棒にスリットを入れるためにテーブルソーの刃を普段のDIABLOからOshlunに交換し1/4インチ幅にセットしました。刃を引っ込めておいて支持棒を固定し、除々に刃を上げてから材料を送ります。スリットを入れたエクステンション支持棒と心棒を仮組みしました。軽天材料のコの字型・野縁受けが丁度支持棒の幅にピッタリだったのでネジ部の座金代わりにカット/穴開けして組み付けました。心棒と支持棒の間には滑り止めの薄い摩擦ゴムを挟んでいます。・・続く・・
2020.11.02
コメント(0)
-

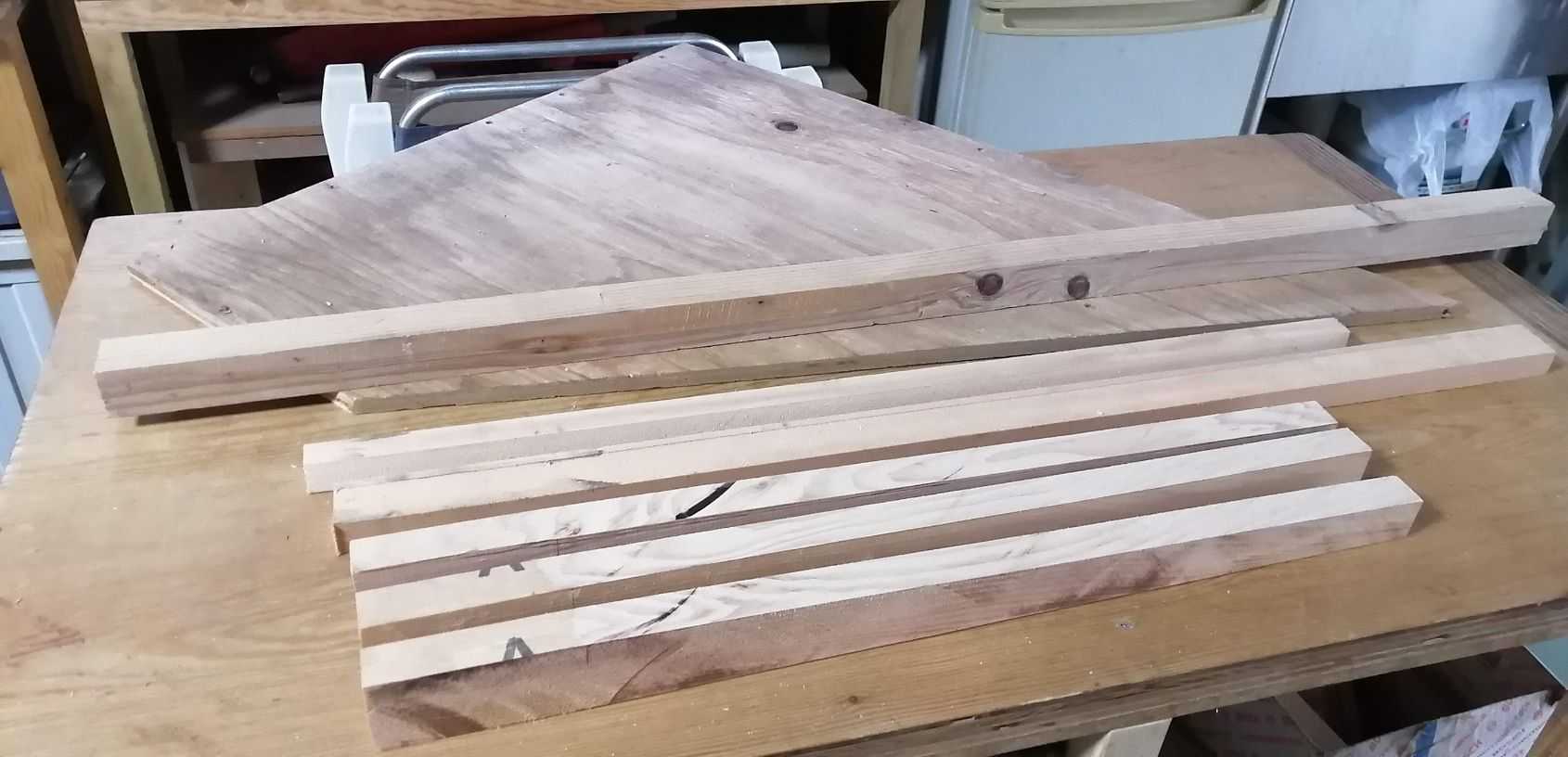

LEDワークライト・スタンドの試作 (LED Workshop light stand)
秋も少しづつ深まりガレージノの中が仄暗いです。手元の作業では、もう少し明かりが欲しくなり・・LED蛍光灯用の木製ライトスタンドを作ってみます。木工の参考にさせてもらったのは 「I Build it」のJohn Heinzさんのサイトです。・・https://ibuildit.ca/projects/wooden-light-stand/材料はいつものように端材なのでテーブルソーで3本の脚、心棒、支持棒などを適当なサイズにカットしました。・・長い方の心棒で35角程度です。鉋台を使い丸鋸刃の焼け目を鉋掛けします。スタンドの脚の支持部を作るため薄板でテンプレートを作ります。12mmのベニヤ板からバンドソーで4枚型抜きして接着しましたが・・どうしてもスリットに不揃いがあり・・作り方を変更してみます。改めて、1辺20cm程度の三角形を切り出し4枚接着してから加工します。脚が入る部分をカットするために・・テーブルソー用の小さめのクロスカットスレッドを急造しました。・・これに素材を載せ、スライドさせながら切り込みを入れて行きます。・・続く・・
2020.11.01
コメント(0)
