Nov 16, 2013
テーマ： しんくぱっど(1184)
カテゴリ： T60/60p T61/61p
夕方になって、躊躇していたT60のSXGA+液晶のバックライト交換に取り組んだ。
このT60(1954-G2J)は、SXGA+液晶を載せているが、起動時に液晶に赤みが見られた。そこで、他のT60と同様に、バックライト・冷陰極管(CCFL)の交換に取り組むことにした。
分解して確認してみると、このSXGA+液晶はSumsung製「LTN141P4-L02」(FRU P/N：13N7059)だった。同じSumsung製ということで、冷陰極管の取り出しは簡単かと思ったが、冷陰極管を収めるフォルダがしっかりプラスチックのフレームと一体化していて、取り出しが難しいことが判明。しかし、今までのXGA液晶ユニットと同じように取り外せるようにフォルダ部分をニッパで切断・分離に成功。なんとか、冷陰極管の交換にこぎつけた。
※冷陰極管を収めるフォルダが、白いプラスチックのフレームと一体化しているため、すべて分解するはめになった。（この後、プラスチックのフレームを冷陰極管のフォルダ部分で切断）

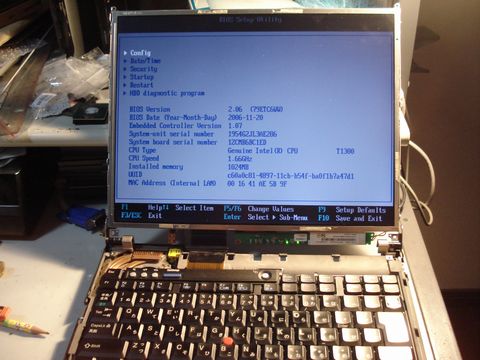

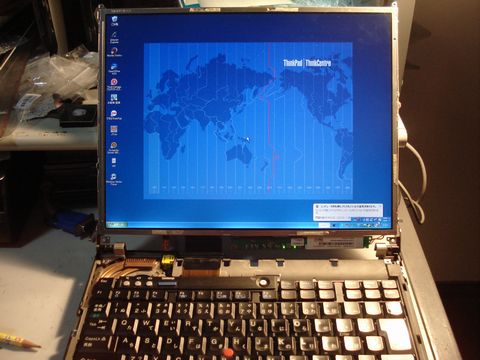

換装後、動作確認をしてみるが、やはり素人の作業だけあって、照度斑が存在するのは、しかたないこと？
一応これで、T60のバックライト交換は終了したことになる…。
お次はT61ですが、分解手順がT60までと異なってくるので、難儀しそうだなあ…。
このT60(1954-G2J)は、SXGA+液晶を載せているが、起動時に液晶に赤みが見られた。そこで、他のT60と同様に、バックライト・冷陰極管(CCFL)の交換に取り組むことにした。
分解して確認してみると、このSXGA+液晶はSumsung製「LTN141P4-L02」(FRU P/N：13N7059)だった。同じSumsung製ということで、冷陰極管の取り出しは簡単かと思ったが、冷陰極管を収めるフォルダがしっかりプラスチックのフレームと一体化していて、取り出しが難しいことが判明。しかし、今までのXGA液晶ユニットと同じように取り外せるようにフォルダ部分をニッパで切断・分離に成功。なんとか、冷陰極管の交換にこぎつけた。
※冷陰極管を収めるフォルダが、白いプラスチックのフレームと一体化しているため、すべて分解するはめになった。（この後、プラスチックのフレームを冷陰極管のフォルダ部分で切断）
換装後、動作確認をしてみるが、やはり素人の作業だけあって、照度斑が存在するのは、しかたないこと？
一応これで、T60のバックライト交換は終了したことになる…。
お次はT61ですが、分解手順がT60までと異なってくるので、難儀しそうだなあ…。
