May 18, 2014
テーマ： しんくぱっど(1184)
カテゴリ： X40 X41 X41t
手持ちのジャンクX41t(1866-CZE)は、動作するものの、すぐにバックライトが消灯してしまう障害がある。おそらくバックライトの劣化だと思われるので、まずは、X41tを分解してバックライトの寸法を測らねば…。（12.1inch液晶のバックライトは交換実績がないので…）

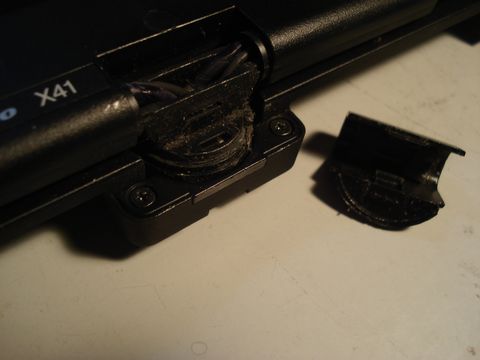

分解はX40と同じような部分が多く、比較的簡単だと思ったが、ヒンジキャップを外すところで停滞。コツがわからずキャップを外すのがとてもたいへん、なんと３０分近く試行錯誤する結果になった。逆にアッパーカバー（キーボードベゼル・パームレスト）を外すのは、X40と比べすごく簡単だった。（X40はここで難儀しました）

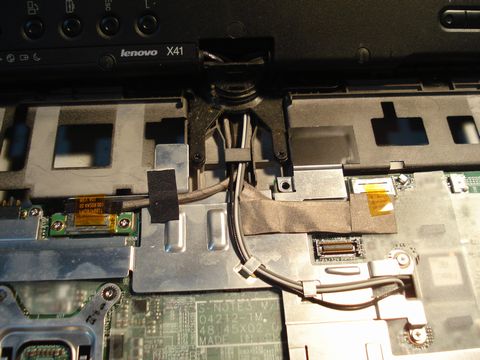

アッパーカバーまで外すと、X41tの上半身（液晶部分）と下半身（シスボ部分）を分離できる。無線LANアンテナやBluetoothアンテナ、LCDケーブル、タッチパネルケーブルなど、上半身とつながっているケーブルを外した上で、ヒンジをとめるネジを外せばいい。

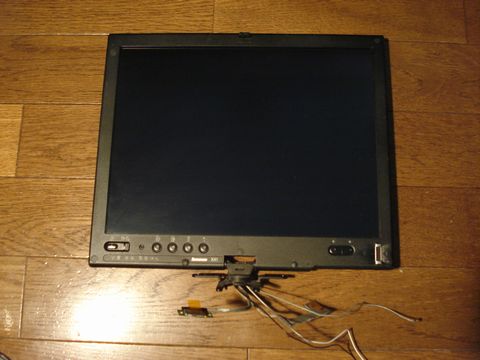

さて、上半身の分解・液晶ユニットの摘出は、目隠しシールを外すところから始まる。X41tでは、７ヶ所の目隠しシール・ゴムをカッターの先などをつかって剥がし、ネジを外す。

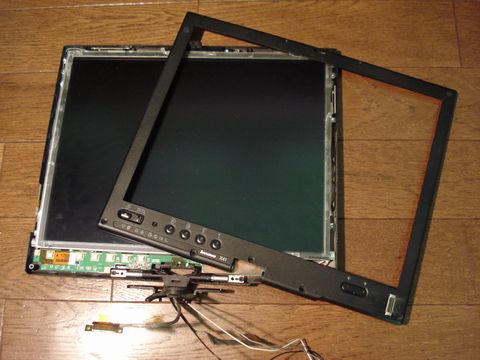

液晶フレームカバーは、いつも左下から爪を挿し入れて分離させていくが、けっこうフレームカバーとユニットにつけられた両面テープの接着力が強く、分離させるのに苦労した。

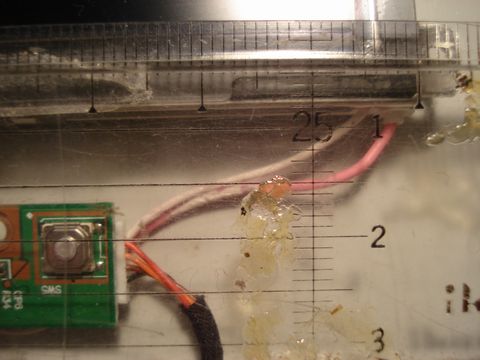

とりだした、液晶ユニットもタッチパネルと一体化したような構造になっていて、なんだか分離が面倒そう。でもこれを分解しない限り、バックライト復活はありえない。液晶ユニットはHyundai-BOEhydisの12.1inchXGA液晶「HT12X21-351」だった。その横幅は260mmなので、冷陰極管のサイズは255mmぐらいだろうか？
！1年保障！普通便で送料が無料！時間指定OK！IBM ThinkPad X41(14.8V)(5,200mAh)！送料無料！PL保険加入商品！1年保障！ノートパソコンバッテリー10P05Apr14M
分解はX40と同じような部分が多く、比較的簡単だと思ったが、ヒンジキャップを外すところで停滞。コツがわからずキャップを外すのがとてもたいへん、なんと３０分近く試行錯誤する結果になった。逆にアッパーカバー（キーボードベゼル・パームレスト）を外すのは、X40と比べすごく簡単だった。（X40はここで難儀しました）
アッパーカバーまで外すと、X41tの上半身（液晶部分）と下半身（シスボ部分）を分離できる。無線LANアンテナやBluetoothアンテナ、LCDケーブル、タッチパネルケーブルなど、上半身とつながっているケーブルを外した上で、ヒンジをとめるネジを外せばいい。
さて、上半身の分解・液晶ユニットの摘出は、目隠しシールを外すところから始まる。X41tでは、７ヶ所の目隠しシール・ゴムをカッターの先などをつかって剥がし、ネジを外す。
液晶フレームカバーは、いつも左下から爪を挿し入れて分離させていくが、けっこうフレームカバーとユニットにつけられた両面テープの接着力が強く、分離させるのに苦労した。
とりだした、液晶ユニットもタッチパネルと一体化したような構造になっていて、なんだか分離が面倒そう。でもこれを分解しない限り、バックライト復活はありえない。液晶ユニットはHyundai-BOEhydisの12.1inchXGA液晶「HT12X21-351」だった。その横幅は260mmなので、冷陰極管のサイズは255mmぐらいだろうか？
