Jun 28, 2014
テーマ： しんくぱっど(1184)
カテゴリ： Z60 Z61
Z61p(9451-61J)のWUXGA液晶を他機種に流用しようと、分解・摘出に取り組んだ。WUXGAを摘出したあとは、WSXGA+液晶を載せることを考えている。（最終的にはWXGAにしてしまうつもりだが…。）問題は、単に液晶ユニットを取り換えるだけで表示可能かどうかという点だけだ。
液晶ユニット摘出のために、まずはZ61pの分解。これはZ61tで経験しているので、だいたい同じような作業で可能だった。そして、上半身の分解。液晶フレームカバーはたった３つのネジで固定されていて、なんだか心細い感じだが、ユニット取り外しには、さらにヒンジを固定するネジ（７ヶ所）と、ヒンジとユニットをつなぐネジ（３ヶ所）を取り外すことになり、総合するとまあ標準といった感じだ。
取り外した、液晶ユニットは、Sumsung製「LTN154U2-L05」(FRU P/N：13N7178)だった。この液晶ユニットは、R61、T61、R500の換装実験に使用する。
さて、取り外したあとは、同じくSumsung製「LTN154P2-L05」(FRU P/N：42T0329)を実装させる。この液晶ユニット、Assisnetさんから手に入れたもので、もとはT60pのものらしい。（送料別で１Ｋでゲット）
表示はBIOS、Knoppixとも正常で、しっかりWSXGA+になっている。つまり、Z61pにおいては、液晶ユニットの交換だけでWUXGAにもWSXGA+にもできるということ。おそらくWXGA液晶でもそのまま使えるのでは…。（Z61シリーズはそれほど人気もなく、自分自身もあまり思い入れがないので、WXGAで十分じゃないか…。）

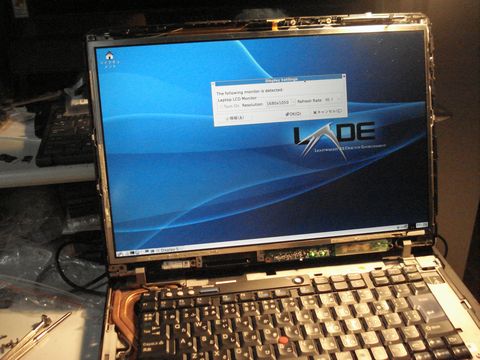

※液晶ユニット交換のみでWSXGA+表示となったZ61p
●［限量］純正新品 IBM T60P T61P 15.4 インチ用 液晶パネル WUXGA 1920*1200【アトランティス】★赤字PC店☆★●［限量］純正新品 IBM T60P T61P 15.4 インチ用 液晶パネル WUXGA 1920*1200
液晶ユニット摘出のために、まずはZ61pの分解。これはZ61tで経験しているので、だいたい同じような作業で可能だった。そして、上半身の分解。液晶フレームカバーはたった３つのネジで固定されていて、なんだか心細い感じだが、ユニット取り外しには、さらにヒンジを固定するネジ（７ヶ所）と、ヒンジとユニットをつなぐネジ（３ヶ所）を取り外すことになり、総合するとまあ標準といった感じだ。
取り外した、液晶ユニットは、Sumsung製「LTN154U2-L05」(FRU P/N：13N7178)だった。この液晶ユニットは、R61、T61、R500の換装実験に使用する。
さて、取り外したあとは、同じくSumsung製「LTN154P2-L05」(FRU P/N：42T0329)を実装させる。この液晶ユニット、Assisnetさんから手に入れたもので、もとはT60pのものらしい。（送料別で１Ｋでゲット）
表示はBIOS、Knoppixとも正常で、しっかりWSXGA+になっている。つまり、Z61pにおいては、液晶ユニットの交換だけでWUXGAにもWSXGA+にもできるということ。おそらくWXGA液晶でもそのまま使えるのでは…。（Z61シリーズはそれほど人気もなく、自分自身もあまり思い入れがないので、WXGAで十分じゃないか…。）
※液晶ユニット交換のみでWSXGA+表示となったZ61p
●［限量］純正新品 IBM T60P T61P 15.4 インチ用 液晶パネル WUXGA 1920*1200【アトランティス】★赤字PC店☆★●［限量］純正新品 IBM T60P T61P 15.4 インチ用 液晶パネル WUXGA 1920*1200
